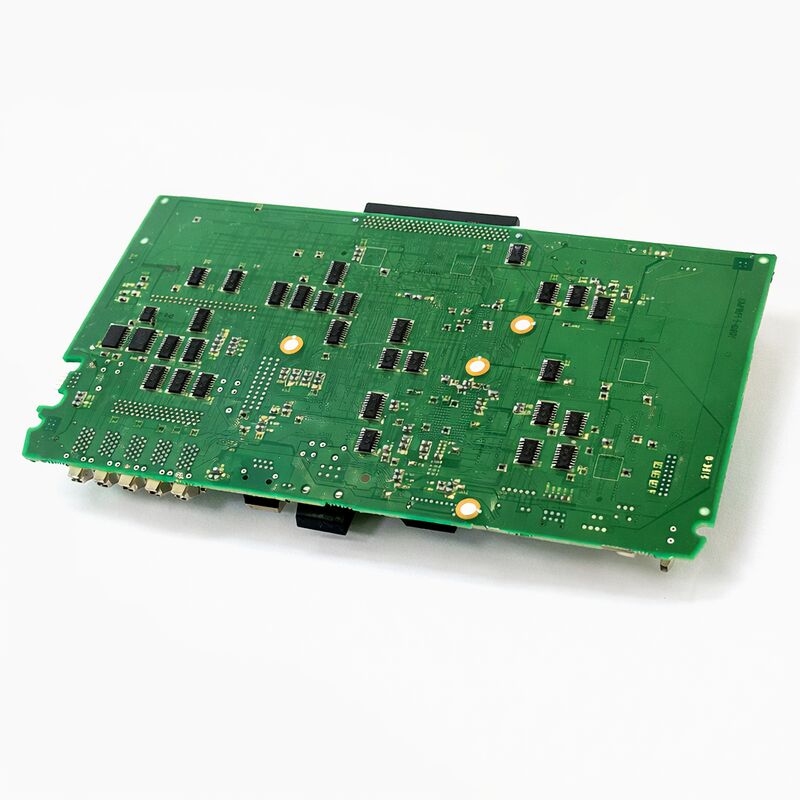

FANUC A16B-3200-0522

Übersicht

DieFANUC A16B-3200-0522gehört zur Haupt-CPU-PCB-Familie A16B-3200 und dient der Generation der FANUC-CNC-Steuerungen der Serie "A" der Serie "i"die FANUC eingeführt hat, um seine Hochleistungs-, offenarchitekturfähige Steuerungen der vorherigen Generationen der Buchstabenreihe (A, B, C).

Die "i" CNC-Generation kam mit erweiterten Interpolationsfunktionen, FSSB-Servo-Kommunikation, integrierter Grafik,und eine netzwerkfähige Architektur, die das Muster für das FANUC CNC-Design durch das folgende Jahrzehnt setzte.

Die Bezeichnung "standalone" in der offiziellen Beschreibung der Platine kennzeichnet die physikalische Konfiguration des Steuergeräts.

In der i-Serie von FANUC wurde die gleiche CNC-Generation in zwei physikalischen Konfigurationen angeboten:mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,; und der eigenständige Typ, bei dem der CNC-Prozessor in einem separaten Rack oder Gehäuse sitzt, das an eine separate LCD/MDI-Display-Einheit angeschlossen ist.

Stand-alone-Konfigurationen werden verwendet, wenn die Steuerung an einem Ort entfernt vom Bedienfeld montiert werden muss,wenn die erforderliche Anzahl der E/A-Karten oder die Anzahl der Optionskarten die hinter dem LCD-Panel befindliche Anzahl übersteigt, oder wenn die Steuerelektronik nach der Konstruktion der Maschine in einem vom Bediensteten abgetrennten Schrank untergebracht wird.

Die A16B-3200-0522 ist die Hauptplatine in der Stand-alone-Einheit, die alle anderen Platinen im Stand-alone-Rack kommunizieren und alle CNC-Steuerungsfunktionen verarbeitet.

Die Verbindung zum Bedienfeld erfolgt über ein Verbindungskabel von der Anzeigenschnittstelle der Stand-alone-Einheit zum separaten LCD/MDI-Panel und nicht durch eine direkte mechanische Rücken-Panel-Montage.

Schlüsselmerkmale

Die i-Serie A Generation – Kontext und Bedeutung

Die Bezeichnung "A" für die FANUC i-Serie kennzeichnet die erste Generation der CNC-Plattform der FANUC i-Serie, die Ende der 1990er Jahre erschien.

Die i-A-Generation lieferte mehrere Funktionen, die die vorherige C-Serie nicht hatte: FSSB-Optische Faser-Servo-Kommunikation (ersetzt die analoge ±10V und frühere digitale Schnittstellen),mit einer hohen Auflösung, verbesserte Blockverarbeitungsgeschwindigkeiten für eine schnellere Ausführung komplexer Programme und eine Anzeigenarchitektur, die eine grafische Werkzeugwegsimulation auf dem Bedienfeldbildschirm unterstützt.

Für Wartungstechniker stellt die i-A-Generation eine beträchtliche installierte Maschinenbasis dar, die in den frühen bis mittleren 2000er Jahren gebaut wurden und heute noch in Betrieb sind.

Automobilzulieferer, Hersteller von Luft- und Raumfahrtkomponenten und allgemeine Präzisionsbearbeitungsunternehmen bauten erhebliche Mengen an CNC-Drehmaschinen, Bearbeitungszentren,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

Diese Maschinen verfügen über ein gut etabliertes Wartungsmodell ̇ die Platten, die häufig nach 15-20 Jahren Betrieb ausfallen, sind bei mehreren Maschinen dieselben,Damit wird der A16B-3200-0522 auf dem FANUC-Ersatzteilmarkt regelmäßig nachgefragt..

Die Standalone-Konfiguration wurde insbesondere von Werkzeugmaschinenbauern bevorzugt, die die Flexibilität benötigten, die CNC-Steuerungseinheit unabhängig von der Bedienerstation zu montieren.

Hierzu gehören große, bodenständige Bearbeitungszentren, in denen die Bedienkonsole auf einem Schwingarm steht, horizontale Bearbeitungszentren mit Palettenwechselgeräten, in denen die Bedienplatte auf einem separaten Posten steht,und Maschinen, bei denen es aufgrund der Hitze des elektrischen Schranks unmöglich ist, den CNC-Prozessor hinter das Display zu montieren.

Stand-Alone-Konfiguration

In der eigenständigen CNC-Konfiguration, die mit der A16B-3200-0522 verwendet wird, enthält das Controller-Chassis die Haupt-CPU-Board, I/O-Boards, Servo-Schnittstellenkarten, Stromversorgung,mit einer Breite von nicht mehr als 20 mm,Dieses Rack ist physisch vom LCD/MDI-Display des Bedieners getrennt.

Ein Kabelbündel verbindet die beiden Geräte

Der A16B-3200-0522 dient als Rackmaster: Er führt die CNC-Software aus, verwaltet die Servo-Schleifen über FSSB, führt die PMC-Leiter und leitet die Anzeigendaten an das Remote-LCD-Panel.

Das eigenständige Fahrgestell erlaubt mehr Optionsslots als die LCD-Aufbaukonfiguration. Dies ist wichtig für Maschinen, die mehrere I/O-Boards, zusätzliche Kommunikationskarten (Ethernet, serielle),oder erweiterte Servo-Kapazität, die den Raum hinter einem LCD-Panel überfließen würde.

Bei dem A16B-3200-0522-Austausch muss die Ersatzkarton der Softwareversion und der Hardwareüberarbeitung entsprechen, die in der jeweiligen Maschine installiert sind.Verschiedene Softwareversionen unterstützen verschiedene CNC-Serie (16i-A für Mehrsachsenbearbeitungszentren), 18i-A für Drehzentren mit mehrfacher Fahrbahnfähigkeit, 21i-A für einfachere Konfigurationen).

Die Software-Version bestimmt, was die Platine tun wird, wenn sie eingeschaltet wird, und muss der ursprünglichen Konfiguration der Maschine entsprechen.

Inbetriebnahme nach dem Ersatz

Alle Ersatzteile der A16B-3200-Serie haben die gleiche Grundvoraussetzung: Die Ersatzteile werden mit leerem Speicher geliefert oder mit dem Standardausgabe-Speicher,und alle maschinenspezifischen Daten müssen aus dem Backup wiederhergestellt werden.

Die Inbetriebnahmefolge nach dem Tafelwechsel folgt folgender Reihenfolge:

Zuerst überprüfen Sie, ob die Stromversorgungsspannungen korrekt sind. Eine Spannung außerhalb der Spezifikation kann das neue Board beim Starten beschädigen, was das Problem eher verschlimmern als lösen würde.

Zweitens laden Sie die CNC-Systemsoftware (FROM-Inhalte) ein, wenn die entsprechende Software-Version nicht bereits auf der Ersatzteilplatine installiert ist.

Das wird von einer Speicherkarte oder der eingebauten Fähigkeit des Systems geladen.

Drittens müssen alle CNC-Parameter aus dem Vor-Auswechsel-Backup geladen werden, bevor eine Achsbewegung versucht wird.Konfiguration der SpindelBewegliche Achsen mit falschen Parametern können Maschinenbeschädigungen verursachen.

Viertens, laden Sie das PMC-Leiterprogramm und die PMC-Parameter ein.

Dies stellt die maschinenspezifische Logik wieder her, die alle Funktionen außer Achsenbewegung steuert.

Fünftens: Laden Sie Teileprogramme und Werkzeugdaten aus dem Backup.

Die Maschine in die Ausgangslage zurückführen und die Achsgenauigkeit mit einem Prüfschnitt oder einer Messung überprüfen, bevor sie in die Produktion überführt wird.

Häufig gestellte Fragen

F1: Was unterscheidet die Stand-alone-Konfiguration von der LCD-Montagekonfiguration auf der Hauptplatenebene?

Die Hauptplatine selbst ist die gleiche Hardware in beiden Konfigurationen für die gleiche CNC-Generation. Der Unterschied liegt im Chassis- und Backplane-Design.

Bei der LCD-Montage-Konfiguration wird eine kompakte Rückseite verwendet, die direkt hinter dem Display-Panel montiert wird; bei der eigenständigen Konfiguration wird eine tiefere Rückseite mit mehr Schlitzen für Optionstafeln verwendet.Die A16B-3200-0522 ist die Hauptplatine, die in der eigenständigen Chassisvariante verwendet wird.

Die Installation einer eigenständigen Hauptplatine in ein LCD-Festplattenchassis (oder umgekehrt) ist ohne vollständigen Chassiswechsel mechanisch und elektrisch inkompatibel.

F2: Die Maschine arbeitete zeitweilig, in einigen Schichten lief sie perfekt, in anderen Schichten zeigte sie zufällige Alarme.

Intermittent faults that appear and disappear with temperature cycles — normal in a machine that warms up during production and cools overnight — are often caused by degraded solder joints on through-hole or surface-mount components, anstatt die integrierten Schaltungen selbst.

Diese "kalten Gelenk"-Fehler führen gut, wenn das Brett in Raumtemperatur ist, entwickeln Widerstand, wenn die thermische Expansion das Gelenk belastet, und können sich vorübergehend klären, wenn die Maschine abkühlt.Ein Brett mit intermittierenden Kaltverbindungsfehlern kann manchmal auf Bauteilsebene repariert werden, indem die betroffenen Lötverbindungen neu geflossen oder ersetzt werden, anstatt einen vollständigen Plattenersatz zu erfordern.

Eine spezialisierte Reparaturstelle von FANUC kann dies beurteilen.

F3: Kann die A16B-3200-0522 sowohl mit der 16i-A- als auch mit der 18i-A-CNC-Serie arbeiten oder ist sie serienbezogen?

Innerhalb der Gruppe A16B-3200-05xx (die eigenständige i-A-Serie) bezeichnen verschiedene Teilnummern-Suffixe typischerweise Platinen, die mit verschiedenen CNC-Serie-Konfigurationen verbunden sind.Die -0521 und -0522 können verschiedene spezifische Untervarianten der i-A-Generation bedienen.

Die Software, die im FROM-Bereich der Platine installiert ist, bestimmt, welche CNC-Serie sie ausführt..

Das Einbauen einer Platine mit der falschen Softwareversion führt zu einer falschen Parameterstruktur und einer möglicherweise inkompatiblen Servo- und Spindelkonfiguration.

F4: Nach dem Austausch der Platine und dem Laden aller Parameter reagiert die Spindel nicht auf Geschwindigkeitsbefehle. Was sollte überprüft werden?

Ein Spindelversagen nach dem Neuladen von Parametern ist fast immer ein Parameterproblem und nicht ein Hardwarefehler der neuen Platine.

Häufige Ursachen sind: Spindeltyp-Parameter (seriale vs. analoge) ist falsch eingestellt; Spindeltyp-Seriennummer-Parameter passt nicht zum Verstärker;oder Geschwindigkeitsbefehl Ausgabeformat ist falsch für den angeschlossenen Verstärker.

Überprüfen Sie die Spindelparameter mit der Originalmaschinendokumentation, insbesondere die Auswahl des Spindeltyps, den Spindelverstärkermodellparameter und den Befehlausgang.

Wenn die Spindel vor dem Scheitern der Platine funktionierte und die Parameter aus dem Backup derselben Maschine korrekt geladen sind, sollten diese Probleme nicht auftreten, es sei denn, der Backup war unvollständig.

F5: Die Platte hat Revisionsmarkierungen (z. B. /02A, /03A). Ist das Revisionsnachwort bei der Beschaffung eines Ersatzes wichtig?

PCB revision suffixes (like /02A or /03A appended after the main part number) indicate hardware revisions made by FANUC to the board during its production life — typically minor changes to improve reliability, Probleme bei der Herstellung zu beheben oder Komponenten zu ersetzen.

In den meisten Fällen sind spätere Revisionen mit früheren kompatibel und können als Ersatz verwendet werden.

Allerdings können sehr frühe und viel spätere Revisionen gelegentlich unterschiedliche Anforderungen an die Kompatibilität von Software haben.bevorzugen eine Revision gleich oder später als die ursprünglich installierte.

Ist die Revision unbekannt, kann ein seriöser FANUC-Spezialist die Kompatibilität vor dem Versand des Ersatzes bestätigen.
