| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-3200-0521 |

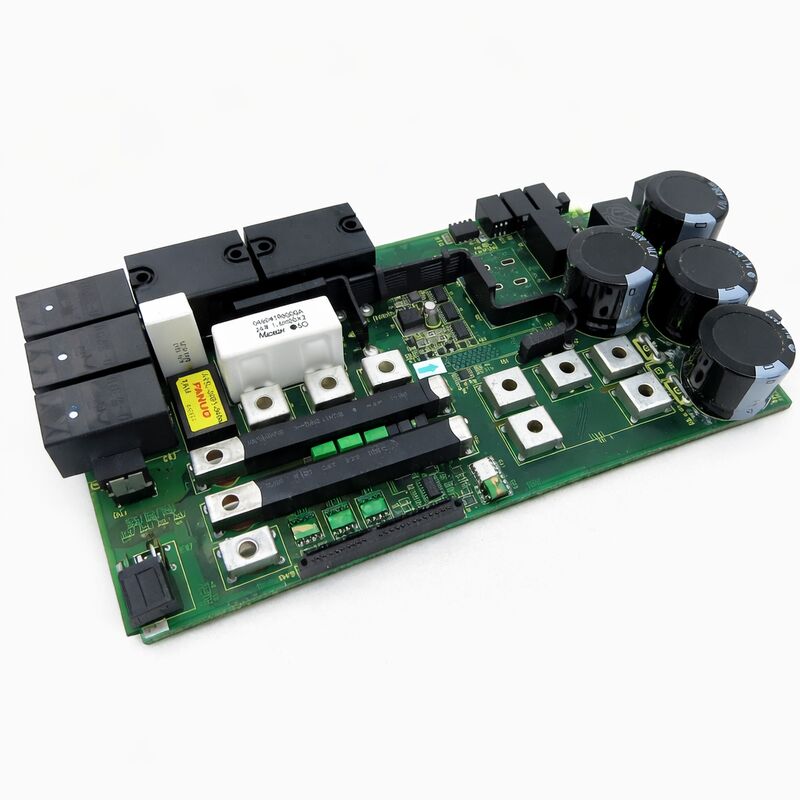

Teilenummer: A16B-3200-0521
Hersteller: FANUC Corporation (Japan)
Produkttyp: Standalone Control Haupt-CPU-Platine
Board-Serie: A16B-3200
Beschreibung: i-A Stand Alone Control Haupt-CPU-Platine
Anwendung: FANUC i-A Serie CNC-Steuerungssysteme
Hinweis: Programmierung erforderlich — alle Parameter und Programme müssen nach der Installation neu geladen werden
Die A16B-3200-0521 ist die Standalone-Haupt-CPU-Platine für FANUCs i-A Serie CNC-Steuerungen. Die Bezeichnung "Stand Alone Control" kennzeichnet diese als unabhängige Hauptprozessorplatine — die Version, die die gesamte CNC-Verarbeitung auf einer einzigen, in sich geschlossenen Platine durchführt, ohne dass eine separate Sub-CPU oder eine sekundäre Verarbeitungsplatine zur Erfüllung ihrer Funktionen erforderlich ist.
Alles, was die Steuerung benötigt, um ihre Kernprozesse auszuführen — Interpolation, PMC-Ausführung, Servo-Kommunikation, Speicherverwaltung und Bedienoberflächensteuerung — stammt von dieser Platine.
Innerhalb der FANUC A16B-3200 Serie platziert die i-A Bezeichnung diese Platine in der ersten Generation von FANUCs i-Serie CNC-Plattformen.
Die i-Serie stellte einen bedeutenden Fortschritt gegenüber der vorherigen B-Serie dar — schnellere Prozessoren, höhere Präzision, erweiterte Achsanzahl, mehr Programmspeicher und die Einführung von FSSB (Fiber-optic Servo Serial Bus) als Standard-Schnittstelle für die Servo-Kommunikation.
Die A16B-3200-0521 ist die Haupt-CPU-Platine, die diese Fähigkeiten in der Standalone-Controller-Konfiguration realisiert.
Das "Standalone"-Platinendesign ist einer von zwei architektonischen Ansätzen in der i-Serie: Standalone (bei dem die Haupt-CPU-Platine eine vollständige, unabhängige Einheit ist) und LCD-montiert (bei dem CPU und Display integriert sind).
Die Standalone-Version ermöglicht den unabhängigen Austausch der Haupt-CPU-Platine vom Display-Gerät und die Verwendung derselben CPU-Platine mit verschiedenen Display-Konfigurationen.
Diese Flexibilität ist einer der Gründe, warum die Standalone-Platine die bevorzugte Wahl für größere und komplexere Werkzeugmaschineninstallationen war.
| Parameter | Wert |
|---|---|
| Teilenummer | A16B-3200-0521 |
| Hersteller | FANUC Corporation |
| Produkttyp | Standalone Haupt-CPU-Platine |
| Board-Serie | A16B-3200 |
| Beschreibung | i-A Stand Alone Control Haupt-CPU |
| Anwendung | FANUC i-A Serie CNC-Steuerungen |
| Ursprung | Japan |
| Betriebstemperatur | 0 – 55°C |
| Lagertemperatur | −20 – 70°C |
| Luftfeuchtigkeit | Nicht kondensierend, 20–80% RH |
| Anforderung nach Installation | Vollständiges Nachladen von Parametern und Programmen |
| Verfügbare Zustände | Neu (Überbestand) / Generalüberholt |
Die FANUC CNCs der i-A Generation wurden von den späten 1990er bis Mitte der 2000er Jahre in der Werkzeugmaschinenindustrie weit verbreitet eingesetzt.
Diese Generation trieb eine große Anzahl von Bearbeitungszentren, Drehzentren, Schleifmaschinen und Mehrachsen-Produktionsmaschinen an, die auch heute noch produktiv im Einsatz sind.
Die i-A Haupt-CPU-Platine ist das Herzstück der Steuerung — ohne ihre korrekte Funktion arbeitet die Maschine nicht.
Die in der A16B-3200-0521 verwendete Standalone-Konfiguration platziert die Haupt-CPU-Platine im Steuerungs-Rack, verbunden mit dem F-BUS-Backplane.
Das Backplane verteilt Strom und Kommunikation an alle Platinen im Rack — Servo-Interface-Karten, Speichermodule, PMC-Platinen, E/A-Karten und Grafikmodule werden alle an diesen gemeinsamen Bus angeschlossen. Die A16B-3200-0521 ist der Master auf diesem Bus.
Sie initialisiert den Bus beim Einschalten, ermittelt, welche Platinen vorhanden sind, und teilt die Kommunikationsbandbreite unter ihnen auf.
FSSB verbindet die Servo-Verarbeitung der Haupt-CPU-Platine mit den Servo-Verstärkermodulen über Glasfaserkabel.
Diese Hochgeschwindigkeits-Optik-Schnittstelle liefert die Servo-Positionsbefehle und empfängt das Motor-Encoder-Feedback mit den hohen Aktualisierungsraten, die präzise Mehrachsenbearbeitung erfordert.
Die A16B-3200-0521 enthält die FSSB-Schnittstellenschaltung, die diese Hochgeschwindigkeits-Servo-Kommunikation ermöglicht.
Die Standalone-Platine und die LCD-montierte Platine dienen denselben i-A CNC-Plattformen, unterscheiden sich jedoch in ihrer physischen Integration mit dem Display.
Eine LCD-montierte Haupt-CPU-Platine sitzt hinter dem Display-Panel, direkt mit der Display-Elektronik verbunden.
Display und CPU sind im Wesentlichen eine Einheit. Wenn eine Komponente ausfällt, kann die gesamte Einheit Aufmerksamkeit erfordern.
Die A16B-3200-0521 Standalone-Platine sitzt im Steuerungs-Rack, getrennt vom Display.
Eine separate Display-Interface-Platine und ein Kabel verbinden den Display-Ausgang der CPU mit dem Panel.
Diese physische Trennung hat Wartungsvorteile — ein Display-Fehler beeinträchtigt nicht die CPU-Platine, und ein CPU-Platinenfehler erfordert keine Display-Demontage.
Für Maschineninstallationen, bei denen das Steuerungs-Rack vom Bedienplatz entfernt ist — Einbau-Installationen in separaten Schaltschränken oder Maschinen mit entfernten CNC-Einheiten — ist die Flexibilität der Standalone-Architektur bei der physischen Anordnung besonders nützlich.
Die wichtigste betriebliche Tatsache über die A16B-3200-0521 ist die Programmierungsanforderung nach dem Austausch. Wenn die Platine neu oder generalüberholt installiert wird, enthält ihr FROM die CNC-Betriebssoftware für die i-A Serie — aber das FROM befindet sich im werkseitigen Standardzustand.
Die maschinenspezifische Konfiguration wurde nicht geladen.
Jede Maschine, die diese Platine verwendet, hat einen einzigartigen Satz von Parametern: Achsbewegungsgrenzen, Servo-Gain-Einstellungen, Spindelkonfiguration, PMC-Timer- und Zählerwerte, Steigungsfehler-Kompensationstabellen und den vollständigen Satz von Funktionsparametern, die die Steuerung an die Maschine anpassen, die sie steuert.
All diese befinden sich im SRAM auf der Platine, gesichert durch eine Batterie. Wenn eine neue Platine installiert wird, ist das SRAM leer.
Dies macht die Sicherungssituation vor dem Austausch der Platine kritisch wichtig.
Vor dem Ausbau der Originalplatine muss eine vollständige Sicherung über die Daten-E/A-Funktion der CNC erfasst werden: CNC-Parameter, PMC-Parameter, das PMC-Leiterprogramm, Steigungsfehler-Kompensation und alle gespeicherten Teileprogramme.
Mit dieser Sicherung ist die Datenwiederherstellung nach der Installation ein definierter, systematischer Vorgang.
Ohne sie ist die Rekonstruktion des Parameter-Satzes der Maschine aus der Dokumentation ein langwieriger und fehleranfälliger Prozess.
F1: Die i-A CNC zeigt beim Einschalten einen Systemalarm an, der sich auf einen ROM- oder FROM-Fehler bezieht. Ist die A16B-3200-0521 die Ursache?
Ein FROM-Fehleralarm beim Start deutet auf einen Fehler beim Lesen des FROM-Moduls hin, das die CNC-Betriebssoftware enthält.
Das FROM-Modul ist eine steckbare Komponente auf der A16B-3200-0521. Bevor Sie davon ausgehen, dass die Hauptplatine ausgefallen ist, prüfen Sie, ob das FROM-Modul richtig in seinem Sockel sitzt.
Ein teilweise sitzendes FROM-Modul erzeugt FROM-Lesefehler, die einem Platinenausfall ähneln.
Setzen Sie das FROM-Modul neu ein und versuchen Sie es erneut. Wenn der Fehler bei korrekt sitzendem Modul weiterhin besteht, kann das FROM-Modul selbst defekt sein — FROM-Module können unabhängig von der Haupt-CPU-Platine ausgetauscht werden.
F2: Nach einer Lagerung der Maschine für 18 Monate behält die i-A Steuerung ihre Parameter über Stromzyklen hinweg nicht. Liegt das an der Platine?
Ein Verlust der Parameterhaltung nach längerer Lagerung ist fast immer ein Problem mit der Batterieerschöpfung, nicht mit einem Platinenausfall.
Die SRAM-Batterie auf der A16B-3200-0521 hat eine begrenzte Lebensdauer.
Nach 18 Monaten ohne Stromversorgung der Maschine kann die Batterie unter den Schwellenwert für die SRAM-Speicherung entladen sein.
Ersetzen Sie die Batterie und stellen Sie die Parameter aus der Sicherung wieder her.
Die Platine selbst ist nicht schuld, es sei denn, das Problem besteht nach dem Batteriewechsel und der Parameterwiederherstellung fort.
F3: Die CNC läuft korrekt, zeigt aber gelegentlich einen Kommunikationsfehler zwischen der CPU und dem Bedienfeld an, der sich dann wieder erholt. Was deutet das über die A16B-3200-0521 aus?
Intermittierende CPU-zu-Panel-Kommunikationsfehler, die sich selbst beheben, deuten auf ein Problem mit dem Stecker oder Kabel zwischen der Standalone-CPU-Platine und der Bedienfeld-Schnittstelle hin, eher als auf eine ausfallende CPU-Platine.
Überprüfen Sie das Kabel und die Stecker im Kommunikationsweg des Displays. Reinigen Sie die Steckerkontakte.
Stellen Sie sicher, dass alle Stecker vollständig sitzen und keine Pins beschädigt sind.
Intermittierende Fehler, die durch ein Verbindungsproblem verursacht werden könnten, sollten nicht der Platine zugeschrieben werden, bis die Verbindungspfade als gut bestätigt sind.
F4: Eine Ersatz-A16B-3200-0521 wird als "generalüberholt" beschrieben. Was beinhaltet eine ordnungsgemäße Generalüberholung einer Haupt-CPU-Platine?
Eine ordnungsgemäße Generalüberholung einer Haupt-CPU-Platine befasst sich mit den Komponenten, die am wahrscheinlichsten während der Lebensdauer ausfallen: Austausch der SRAM-Backup-Batterie durch eine neue Zelle mit korrekter Spezifikation; Inspektion aller Elektrolytkondensatoren auf der Platine auf Degradation; Reinigung der Steckerkontakte; und funktionale Tests in einem vollständigen i-A CNC-System, einschließlich Überprüfung der Bootsequenz, Parameterladung und -speicherung sowie Servo-Kommunikation über FSSB.
Eine generalüberholte Platine sollte mit einer dokumentierten Garantie geliefert werden, die die Funktionalität der Platine für einen definierten Zeitraum abdeckt.
F5: Mehrere Platinen in der i-A Steuerung stammen aus derselben Produktionsperiode. Lohnt es sich, die A16B-3200-0521 proaktiv zu ersetzen, bevor sie ausfällt, angesichts ihres Alters?
Eine proaktive Ersetzung ist eine sinnvolle Strategie, wenn die Maschine produktionskritisch ist und ein Platinenausfall zu erheblichen Ausfallzeiten führen würde.
Die Haupt-CPU der A16B-3200-0521 ist jedoch eine relativ robuste Festkörperkomponente — die häufigsten Ausfallmodi (Batterieerschöpfung, Kondensatordegradation) sind ohne vollständigen Platinenaustausch wartbar.
Ein jährlicher Batteriewechsel und eine regelmäßige Sichtprüfung der Kondensatoren der Platine können die Lebensdauer erheblich verlängern.
Ein getesteter Ersatz A16B-3200-0521, der vor Ort vorhanden ist, bietet eine Versicherung gegen Ausfälle, ohne die Störung einer geplanten proaktiven Ersetzung.
