| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-3200-0515 |
Teilnummer:Einheitliche Datenbank
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Schaltkreisplatte zur Steuerung von Antrieben (PCB)
Aufstellplattenreihe:A16B-3200
Anwendung:FANUC CNC- und Antriebssteuerung

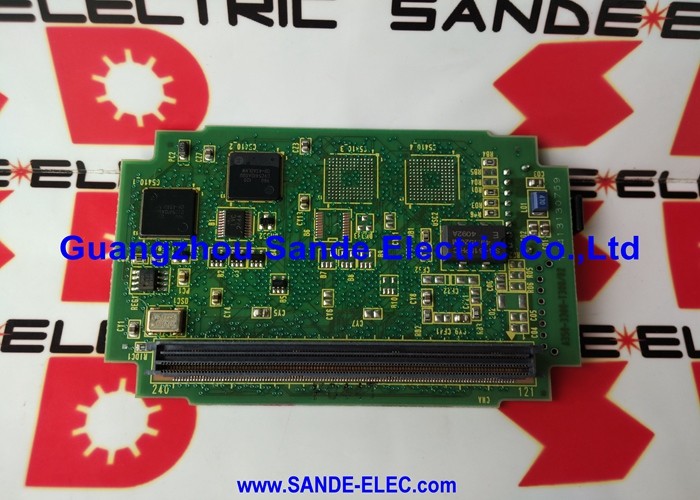

Die A16B-3200-0515 ist eine Antriebssteuerungskette aus der FANUC-Serie A16B-3200.Die A16B-3200-Serie umfasst Steuerplatinen, die für die CNC- und Automatisierungssysteme von FANUC verwendet werden, an Nebensteuerungen, die spezifische Funktionen innerhalb des Steuerungs- oder Antriebssystems verwalten.Die -0515 ist eine Antriebssteuerungskette, die definierte Steuerungsfunktionen innerhalb ihrer installierten Position abwickelt.
Die Antriebssteuerung in FANUC-Systemen befindet sich zwischen der hohen Befehlslogik, die entscheidet, was geschehen muss, und der Leistungselektronik, die diese Entscheidungen ausführt.
Sie empfangen Befehle, verarbeiten Feedback, erzeugen die Steuerungssignale für die Stromstufe und melden den Status an den höheren Steuerungspartner.
Die Bewegungsgenauigkeit einer FANUC-gesteuerten Maschine hängt davon ab, ob diese Verarbeitung bei jedem Steuerzyklus korrekt und zuverlässig ausgeführt wird.
Die A16B-3200-0515 wird in Japan nach den Produktionsstandards von FANUC für Steuerelektronik hergestellt.
Wie andere Platten der Serie A16B-3200 ist sie für die industrielle Umgebung konzipiert, die durch den Temperaturzyklus, Vibrationen,und elektrische Geräusche, die für aktive Produktionsbereiche charakteristisch sind.
| Parameter | Wert |
|---|---|
| Teilnummer | Einheitliche Datenbank |
| Hersteller | FANUC Corporation |
| Art der Ware | Antriebssteuerung |
| Aufstellungsreihe | A16B-3200 |
| Anwendung | FANUC CNC- und Antriebssteuerung |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Speichertemperatur | -20 60°C |
| Luftfeuchtigkeit | 75% RH max (nicht kondensierend) |
| Verfügbare Lage | Neu / renoviert / repariert |
Bei der Konstruktion des Antriebs- und Steuerungssystems von FANUC werden modulare Plattenbaugruppen verwendet.Eine Antriebseinheit ob ein Servoverstärker oder Spindelverstärker enthält mehrere PCBs, die jeweils einen definierten Teil der Gesamtfunktion des Antriebs verwalten.
Eine Platine übernimmt die Stromerkennung und die Torantriebslogik, eine andere die Kommunikationsoberfläche mit der CNC, eine dritte die Fehlererkennung und den Schutz.
Zusammen bilden diese Bretter den kompletten Steuerbereich des Antriebs.
Diese modulare Konstruktion dient der Wartung.Identifizierung, welches Brett innerhalb des Steuerbereichs versagt hat, ermöglicht den gezielten Austausch nur des defekten Brettes anstelle der kompletten Antriebsanlage.
Die A16B-3200-0515 ist eine solche Ersatzebene-Schaltplatte, wenn ihre spezifische Funktion innerhalb des Antriebs- oder Steuerungssystems ausfällt, ist diese Platte der Ersatzteil, der sie wiederherstellt.
Die Serie A16B-3200 umfasst FANUC-Produkte in mehreren Generationen und Anwendungsarten.
Die Boards dieser Serie finden sich in CNC-Hauptsteuerungsregalen, in Servo- und Spindelantriebseinheiten und in spezialisierten Steuerungsbaugruppen.
Steuerungen für Antriebssysteme erfordern standardmäßige antistatische Vorsichtsmaßnahmen.
Die Gate-Treiber-ICs und analoge Signalverarbeitungskomponenten auf den Antriebssteuerungen sind empfindlich auf elektrostatische Entladungen.
Vermeiden Sie den Kontakt mit Schaltkreisen, Komponentenpins und Anschlüssen.
Vor der Installation einer Ersatzplatte schalten Sie den Antrieb vollständig ab und lassen Sie die Gleichspannungskondensatoren entladen. Dies dauert in der Regel mindestens fünf Minuten, nachdem der Wechselstrom abgenommen wurde.
Die Restenergie in Antriebskondensatoren kann Verletzungen verursachen und auch die Ersatzteile beschädigen, wenn sie während des Betriebs des Busses installiert werden.
Nach der Installation überprüfen Sie, ob alle Steckverbinder vollständig eingesetzt sind, bevor Sie den Strom wiederherstellen.
Teilweise eingeschaltete Steckverbinder sind eine häufige Ursache für Fehler nach dem Austausch, die als Plattenfehler erscheinen, aber eigentlich Verbindungsprobleme sind.
Die A16B-3200-Serie enthält viele Varianten, die unterschiedliche Funktionen erfüllen.Die vollständige Teilnummer einschließlich des Suffixes -0515 ist die einzige zuverlässige Kennung.
Vor der Beschaffung eines Ersatzteils bestätigen Sie die genaue Teilnummer auf dem Etikett auf der zu ersetzenden Platine.
Verwenden Sie keine andere Suffixnummer A16B-3200 ohne bestätigte Kompatibilitätsinformationen.
Eine falsche Variante führt zu einer falschen oder fehlenden Steuerungsfunktion.
F1: Eine Antriebseinheit fehlt mit einem Steuerfehlercode. Die Leistungstransistoren und Kondensatoren testen als gut. Könnte der A16B-3200-0515 verantwortlich sein?
Steuerungsfehlercodes mit intakten Leistungskomponenten zeigen direkt auf den Steuerplattenbereich.
Die Antriebsstufe ist mechanisch funktionsfähig, aber die Steuerelektronik meldet einen Fehler.
Identifizieren Sie, welche Platine im Steuerbereich den spezifischen Fehlercode aus der Fehlerdokumentation des Antriebs erzeugt, und wählen Sie dann den entsprechenden Ersatz.
F2: Das Brett wurde zur Inspektion entfernt und zeigt keine sichtbaren Schäden. Soll es neu installiert oder ausgetauscht werden?
Eine visuelle Untersuchung allein bestätigt die elektrische Funktion nicht. Viele Ausfallmodi interne IC-Ausfälle, degradierte Kondensatoren, hochwiderstandsfähige Lötverbindungen erzeugen keine sichtbaren Anzeichen.
Eine Platte, die die visuelle Prüfung bestanden hat, aber aufgrund eines Betriebsfehlers entfernt wurde, sollte vor der Wiedereinführung unter Stromversorgung getestet werden.
F3: Nach dem Austausch des Platines geht der Antrieb an, aber der Fehler tritt innerhalb weniger Minuten wieder auf. War das Austauschplatin defekt?
Ein Fehler, der nach dem Ersetzen des Brettes schnell wieder auftritt, deutet darauf hin, dass entweder der Ersatzbrett einen ähnlichen Fehler hat, die ursprüngliche Fehlerursache nicht das Brett war,oder eine Umgebungsbedingung: Spitzenspannung, Wärme, Kontamination, Schädigung der Bretter.
Untersuchen Sie die Fehlerursache, anstatt die Platte ohne Analyse wieder auszutauschen.
F4: Wie kann ich bestätigen, ob die A16B-3200-0515 das richtige Brett für meine Bewerbung ist?
Lesen Sie die Bauteilnummer direkt auf dem Etikett der installierten Platine.
Vergleiche mit der elektrischen Dokumentation der Maschine oder der Teileliste der Antriebseinheit.
Die Teilnummer auf der Tafel ist die endgültige Kennung nicht allein auf Abmessungen oder das Erscheinungsbild der Steckverbinder angewiesen.
F5: Ist eine Reparatur auf Bauteilsebene für den A16B-3200-0515 möglich?
Die Reparatur auf Komponentenebene ist für einige Fehlerarten möglich: Ausfälle der Schutzeinrichtung, ausgeblasene Sicherungen auf der Platine, Schäden an den Steckverbindern, oxidierte Kontakte.
Fehler in proprietären FANUC ASICs oder kundenspezifischen ICs sind im Allgemeinen nicht auf Bauteilebene zu reparieren, da diese Teile nicht unabhängig voneinander verfügbar sind.
Ein qualifizierter Spezialist für die Reparatur von FANUC-Antrieben kann den spezifischen Ausfallmodus bewerten und über den praktischen Reparaturweg beraten.
