CNC-Platine
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-3200-0513 |
Teilnummer:A16B-3200-0513
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Stromversorgungsanlage
Aufstellplattenreihe:A16B-3200
Anwendung:FANUC CNC-Steuerung und industrielle Automatisierungssysteme

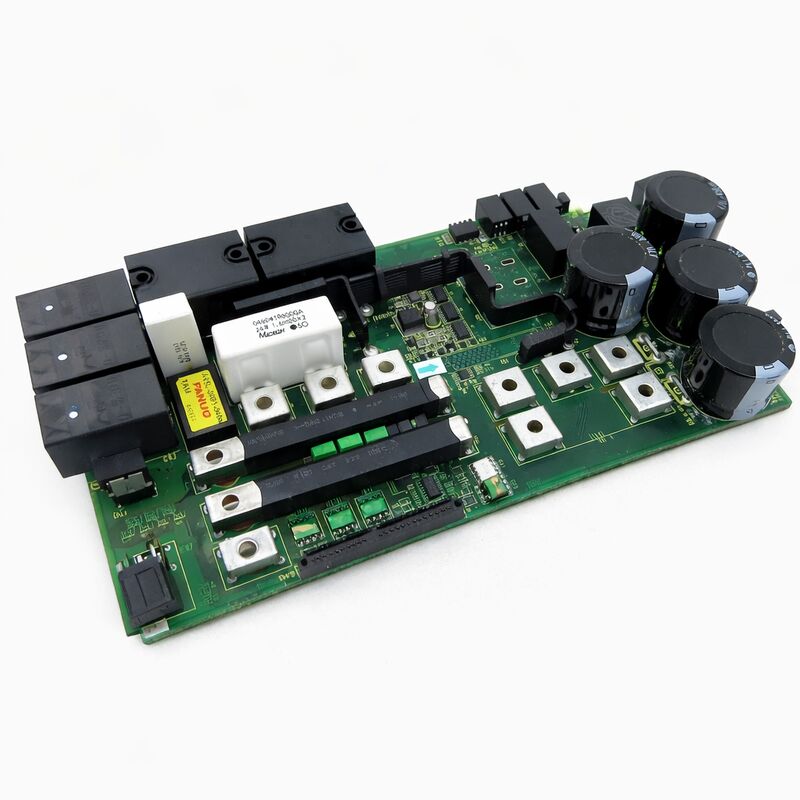

The A16B-3200-0513 is a power printed circuit board from FANUC's A16B-3200 series — the family of controller boards that underpins FANUC's CNC and industrial automation platforms across multiple generations of machine tools, Roboter und Produktionssysteme.
Stromplatten dieser Serie sind für die Erzeugung und Verteilung der regulierten Gleichspannungen verantwortlich, von denen jedes andere Board in der Steuerung abhängt.
Wenn das Strombrett ordnungsgemäß funktioniert, ist es unsichtbar - das System startet, funktioniert und stoppt ohne Zwischenfälle.
Kein Strombrett bedeutet kein Steuerungssystem, Punkt.
Die A16B-3200-Serie von FANUC umfasst eine breite Palette von Funktionsplattenarten: Haupt-CPU-Platten, I/O-Platten, Servo-Schnittstellenkarten und Stromversorgungsplatten.
Die Stromversorgungsplatte befindet sich in einer speziellen Position im Controller-Rack und wandelt die eingehende Stromversorgung in die präzisen Spannungsschienen um, die die Logik, den Speicher, das Display,und Kommunikationskreise.
Die Toleranzen sind knapp. FANUC's industrial-grade controller design specifies voltage rails that are regulated closely enough to ensure stable operation across the full range of ambient temperatures and load conditions the controller encounters.
Der A16B-3200-0513 dient seiner spezifischen Steuerplattform innerhalb der A16B-3200-Familie.
Es liefert die Strominfrastruktur, von der alle anderen Boards in diesem Controller abhängen, was es zu einer der grundlegendsten Komponenten im Hardware-Stack des Systems macht.
| Parameter | Wert |
|---|---|
| Teilnummer | A16B-3200-0513 |
| Hersteller | FANUC Corporation |
| Art der Ware | Stromversorgungsanlage |
| Aufstellungsreihe | A16B-3200 |
| Anwendung | FANUC CNC-Steuerungssysteme |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Speichertemperatur | -20 60°C |
| Luftfeuchtigkeit | Nicht kondensierend, ≤ 75% RH |
| Verfügbare Lage | Neues (Überschuss) / Saniertes / Repariertes |
Der FANUC CNC-Controller ist eine auf einem Rack montierte Anordnung von funktionell unterschiedlichen Platinen. Jede Platine erfüllt eine bestimmte Funktion: Die Haupt-CPU führt die Betriebssoftware aus;Das PMC-Board führt die Logik der Maschinenleiter aus.; Servo-Schnittstellenkarten kommunizieren mit den Antriebsverstärkern; Speichermodule speichern die Parameter- und Programmdaten.
Alle diese Platten benötigen eine stabile, regulierte Gleichstromversorgung, die von der Stromversorgungsplatte bereitgestellt wird.
In der Steuerungsarchitektur A16B-3200 empfängt das Stromnetz die eingehende Versorgung typischerweise aus dem Hauptstromschrank der Maschine und konditioniert sie durch Schaltregler,Lineare Nachregulatoren, und Filterstufen in die mehrfachspannungsschienen, die das Rückfeld des Steuerers verteilt.
Jede Schiene hat eine definierte Spannung und eine Stromkapazität, die den von ihr bedienten Lasten entspricht.
Die Stromplatine enthält auch Schutzschaltkreise: Überspannungsschutz, der die Schiene trennt, bevor eine Überspannung die nachgelagerten Platinen beschädigen kann,Überstromschutz, der verhindert, dass ein Kurzschluss auf einer Schiene in andere fällt, und Soft-Start-Schaltkreise, die die Versorgungsspannungen in einer kontrollierten Abfolge beim Einschalten erhöhen.
Die LED-Anzeigen auf der Vorderseite der Leistungskarte sichtbar über die Frontplatte der Steuerung oder direkt auf der Platine bieten eine Diagnose der ersten Ebene.
Eine Versorgungsleiste, die die Toleranz überschreitet, leuchtet die entsprechende LED an.Diese schnelle visuelle Rückkopplung ist oft der Ausgangspunkt, um zu diagnostizieren, ob ein Steuerungsfehler im Strombrett oder an anderer Stelle entsteht.
Fehler der Stromplatte erzeugen erkennbare Symptommuster, die sie von anderen Fehlern der Steuerplatte unterscheiden.
Der vollständigste Ausfallmodus, bei dem das Strombrett nichts liefert, führt zu einem dunklen Steuergerät: kein Display, keine LED-Aktivität, kein Lüfterbetrieb.
Teilweise Ausfälle treten häufiger und diagnostizierter auf.
Eine einzelne Schiene, die niedrig gedriftet ist oder versagt hat, verursacht eine Fehlfunktion der von dieser Schiene angetriebenen Bretter, während die Bretter auf anderen Schienen normal funktionieren.
Die Steuerung kann sich teilweise initialisieren und dann mit einem Alarm an der Stelle in der Startsequenz stoppen, an der sie zum ersten Mal die fehlerhafte Schiene anruft.
Die Rückverfolgung des Alarms bis zur Startstufe und dann bis zur Schiene, von der diese Stufe abhängt, ist ein zuverlässiger Weg, um das Strombrett als Fehlerquelle zu bestätigen.
Der altersbedingte Abbau ist der vorherrschende Ausfallmechanismus für Stromplatten in Langzeitsteuerungen.Elektrolytische Kondensatoren in der Schaltregulator- und Ausgangsfilterstufen verlieren Kapazität und gewinnen ESR über Jahre bei erhöhten Temperaturen.
Vor dem vollständigen Ausfall ist das Symptom intermittierende ∼ unerklärliche Neustellungen.Korruption der Parameter, oder unregelmäßiges, temperaturabhängiges Verhalten, das sich im Laufe des Betriebs des Steuergeräts verschlechtert.
Die FANUC-Boards der Serie A16B-3200 aus früheren Steuerungsgenerationen werden nicht mehr produziert.
Die Nachschublieferkette für diese Platten testete überschüssige Einheiten aus stillgelegten Maschinen, professionell renovierte Platten mit wiederhergestellten Kondensatoren und Funktionstests,und Reparaturdienstleistungen für spezifische Fehler auf Bauteilsebene.
Bei der Beschaffung eines Ersatzteils A16B-3200-0513 bestätigen Sie die genaue Teilenummer auf dem Etikett der Platine.
Stromplatten der Baureihe A16B-3200, die sich durch die Ziffer des Suffikses unterscheiden, können unterschiedliche Spannungsschienen-Spezifikationen, Steckverbinder-Anordnungen oder Leistungsbewertungen haben.Physische Ähnlichkeit ist kein verlässlicher Indikator für die Vereinbarkeit.
F1: Die FANUC-Steuerung geht ein, schaltet sich aber nach ein paar Minuten Betrieb aus. Vor dem Abschalten wird kein Alarmcode angezeigt. Könnte die A16B-3200-0513 verantwortlich sein?
Der thermische Stillstand nach einer Aufwärmphase ist ein klassisches Symptom für das Altern der elektrolytischen Kondensatoren im Schaltregulatorstadium der Stromleitung.
Mit zunehmendem Alter der Kondensatoren steigt ihr ESR mit der Temperatur.
Wenn sich die Platine erwärmt, führt der ESR-Anstieg dazu, dass die Versorgungswelle den Schwellenwert überschreitet, der den Über- oder Unterspannungsschutz auslöst und das System abschaltet.
Dieses Symptom, das nach einer normalen Betriebsdauer auftritt, deutet stark darauf hin, daß die Stromleitung die Fehlerquelle ist.
F2: Nach einem Stromüberschuss schaltet sich der Controller überhaupt nicht an. Die eingehende Versorgung wurde als normal bestätigt. Ist das Strombrett wahrscheinlich beschädigt?
Stromüberspannungen beschädigen häufig die Stromplatten.
Die Überspannung erreicht die Eingangsterminals des Stromplatzes, bevor der Schutz des Platzes reagieren kann.
Die am stärksten gefährdeten Komponenten sind die Eingangsrichterdioden, die Eingangsfilterkondensatoren und die primären Schalttransistoren.
Wenn die eingehende Energieversorgung normal ist und die Steuerung keine Lebenszeichen zeigt, ist die Energieversorgung der erste Verdächtige.Überprüfen Sie alle zugänglichen Sicherungen auf der Platine, bevor Sie einen Ersatz bestellen.
F3: Eine Achse der CNC zeigt Servo-Alarme, während die anderen Achsen normal sind. Alle Leistungs-LED-Anzeigen der A16B-3200-0513 sind grün. Ist das Strombrett noch möglicherweise fehlerhaft?
Es ist unwahrscheinlich, dass ein einsachsiger Servo-Alarm mit allen normalen Antriebsschienen aus dem Antriebsbrett stammt.
Die Stromversorgungsschiene versorgt alle Schienen gleichzeitig. Ein Ausfall der Schiene würde mehrere Schienen betreffen, nicht nur eine Achse.
Ein-Achsen-Alarme weisen auf den Servoverstärker für diese Achse, den Motor, das Rückkopplungskabel oder die spezifische Servo-Schnittstellen-Schaltung für diese Achse hin.Die Stromversorgung kann in diesem Fall als wahrscheinliche Ursache bezeichnet werden..
F4: Wie sollte ein Ersatzteil A16B-3200-0513 gelagert werden, um seine Funktionalität zu erhalten?
In der ursprünglichen antistatischen Verpackung aufbewahren, bei gleichbleibender Raumtemperatur und geringer relativer Luftfeuchtigkeit.
Vermeiden Sie Temperaturkreisläufe, die die Lötverbindungen an den auf der Platine befestigten Oberflächenkomponenten belasten.
Wenn die Tafel länger als ein paar Jahre aufbewahrt wurde,Prüfen Sie die Elektrolytkondensatoren vor der Installation in eine Produktionsmaschine auf sichtbare Anzeichen von Abbau.
Für eine langfristige Lagerung verlängert die regelmäßige Reform der Elektrolytkondensatoren ihre Lebensdauer.
F5: Eine renovierte A16B-3200-0513 ist erhältlich. Was sollte eine seriöse Renovierung für eine Stromplatte dieses Typs beinhalten?
Eine ordnungsgemäße Erneuerung der Stromplatte umfasst den Austausch aller elektrolytischen Kondensatoren durch neue Komponenten, die der ursprünglichen Spezifikation entsprechen (oder mit Nennkondensatoren mit gleichwertigen oder besseren Spezifikationen),Inspektion und Austausch von defekten Schutzvorrichtungen, Funktionstests unter Last mit allen Ausgangsspuren, gemessen bei Nennstrom,und die Überprüfung, ob die Platine die Spannungsgenauigkeit und die Wellen-Spezifikation erfüllt.
Eine kosmetische Reinigung und eine Prüfung auf körperliche Beschädigungen runden eine vollständige Sanierung ab.
