| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-3200-0500 |

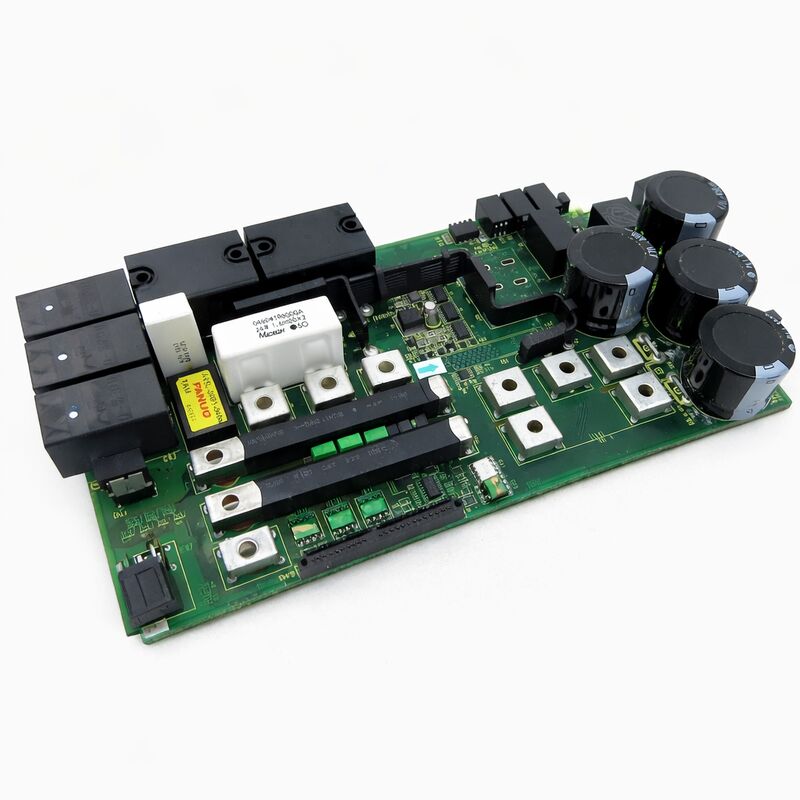

Teilenummer: A16B-3200-0500
Hersteller: FANUC Corporation (Japan)
Produkttyp: E/A-Platine
Platinenserie: A16B-3200
Kompatible Systeme:FANUC Serie 0i-B CNC-Steuerungen
Anwendung: E/A-Schnittstelle und Datenkommunikation
Die A16B-3200-0500 ist die E/A-Leiterplatte, die üblicherweise in der FANUC Serie 0i-B CNC-Steuerung verwendet wird. Die 0i-B — die zweite Generation der kompakten 0i CNC-Familie von FANUC — wurde während ihrer Produktionszeit häufig in Dreh- und Bearbeitungszentren eingesetzt.
Die E/A-Platine ist die Platine, die für die digitale Ein- und Ausgangsschnittstelle zwischen der CNC-Steuerung und der Feldverkabelung der Werkzeugmaschine verantwortlich ist.
Jede Sensorabfrage und jede Relaisausgabe aus dem PMC-Leiterprogramm durchläuft diese Platine auf dem Weg zwischen der Logik der Steuerung und der physischen Maschine.
Die 0i-B wurde für kostengünstige, voll ausgestattete CNC-Leistung in einem kompakten Gehäuse entwickelt.
Sie brachte die i-Serien-Fähigkeit von FANUC in Maschinen, bei denen die vollwertigen 16i oder 18i überdimensioniert gewesen wären.
Die E/A-Platine in dieser Architektur erfüllt dieselbe Feld-Schnittstellenfunktion wie die E/A-Platinen in größeren FANUC-Systemen, skaliert auf die E/A-Anforderungen der 0i-B.
Die A16B-3200-0500 ist die Platine, die diese Funktion ausführt.
In der modularen Struktur der 0i-B-Steuerung sitzt die E/A-Platine neben der Haupt-CPU-Platine und dem Netzteil.
Sie leitet die digitalen Eingangssignale von der Maschine — Endschalter, Näherungssensoren, Druckschalter, Bedienfeldtasten — an das Eingangsregister des PMC weiter.
Sie steuert die Ausgangssignale vom PMC — Magnetventile, Relaisspulen, Spindelfreigabe, Kühlmittelpumpensteuerung — zur Maschinenhardware.
Diese bidirektionale Feld-Schnittstelle ist der Kernzweck der E/A-Platine.
| Parameter | Wert |
|---|---|
| Teilenummer | A16B-3200-0500 |
| Hersteller | FANUC Corporation |
| Produkttyp | E/A-Platine |
| Platinenserie | A16B-3200 |
| Kompatible Systeme | FANUC Serie 0i-B CNC (0i-TB, 0i-MB und kompatibel) |
| Anwendung | Digitale E/A-Schnittstelle für die Feldverkabelung von Werkzeugmaschinen |
| Herkunft | Japan |
| Betriebstemperatur | 0 – 55°C |
| Lagertemperatur | −20 – 60°C |
| Luftfeuchtigkeit | max. 75 % RH (nicht kondensierend) |
| Verfügbare Zustände | Neu (Überbestand) / Überholt / Repariert |
Die 0i-B-Steuerung verwendet I/O Link — das serielle Kommunikationsprotokoll von FANUC zum Anschluss von E/A-Geräten an die CNC.
Die E/A-Platine in der 0i-B nimmt am I/O Link-Netzwerk teil. Signale von der Maschinenverkabelung treffen an den Steckern der E/A-Platine ein, werden digitalisiert und dann über I/O Link an das PMC übertragen. Ausgangsbefehle vom PMC laufen über I/O Link zurück zur E/A-Platine, die den entsprechenden Ausgangskreis ansteuert.
Diese serielle Link-Architektur bedeutet, dass die physische Entfernung zwischen der CNC-Steuerung und dem Installationsort der E/A-Platine nicht durch die Länge einzelner Signalleitungen begrenzt ist.
Das I/O Link-Kabel überträgt alle Kanaldaten zwischen der Steuerung und der E/A-Hardware — ein erheblicher praktischer Vorteil bei Werkzeugmaschineninstallationen, bei denen der CNC-Schrank und das Maschinenbedienfeld durch eine Distanz getrennt sein können, die einzelne Leitungsführungen unpraktisch machen würde.
Die E/A-Platine verarbeitet die rohen Feldsignale — Entprellen von Eingängen, Schutz vor transienten Störungen, Verwaltung von Ausgangs-Kurzschlussbedingungen.
Diese Signalaufbereitung bedeutet, dass das PMC saubere, zuverlässige digitale Darstellungen des tatsächlichen Zustands der Maschine erhält und nicht rohe Signale, die den Störungen und Schalttransienten einer aktiven industriellen Umgebung ausgesetzt sind.
Die 0i-B-Steuerungsgeneration — die 0i-TB für Drehen und 0i-MB für Fräsen umfasst — passte während ihrer Produktionszeit in den Mainstream des Werkzeugmaschinenmarktes. FANUC stattete sie mit der PMC-SB7-Leiter-Engine (auf der Hauptplatinenvariante -0491), FSSB-Servo-Kommunikation und der I/O Link-Feld-Schnittstelle aus, die über diese Platine bereitgestellt wird.
Zusammen bildeten diese ein vollständiges, modernes CNC-System.
Maschinen, die auf der 0i-B-Plattform basieren, sind weltweit noch in Produktion. Wartungsteile für diese Maschinen sind konstant gefragt.
Die A16B-3200-0500 E/A-Platine wird als eine der feldersetzbaren Platinen im 0i-B-Stack bezogen, wenn ein E/A-bezogener Fehler auf die Platine und nicht auf die Feldverkabelung oder die angeschlossenen E/A-Geräte zurückzuführen ist.
E/A-Fehler in CNC-Systemen gehören zu den häufigsten Wartungsproblemen, aber nicht alle E/A-Fehler lassen sich auf die E/A-Platine zurückführen. Der erste Schritt bei jeder E/A-Fehleruntersuchung ist die Bestätigung, welches Element ausgefallen ist: das Feldgerät, die Verkabelung oder die Platine.
Die PMC-Diagnosebildschirme der CNC zeigen den Live-Zustand jedes E/A-Kanals an. Wenn ein Kanal falsch gelesen wird, überwachen Sie ihn, während Sie das Feldgerät physisch betätigen oder das Verkabelungssignal messen.
Ein Kanal, der falsch gelesen wird, wenn das Verkabelungssignal an den Steckern der Platine korrekt ist, deutet auf die Platine hin.
Ein Kanal, der nur dann korrekt gelesen wird, wenn das Feldsignal einen bestimmten Schwellenwert überschreitet, kann auf eine verschlechterte Eingangsschaltung auf der Platine hindeuten.
Mehrere gleichzeitig ausfallende E/A-Kanäle — insbesondere Kanäle in derselben Steckergruppe — deuten stärker auf einen Platinenfehler als auf ein Feldverkabelungsproblem hin, das typischerweise einen Signalweg nach dem anderen betrifft.
F1: Mehrere Eingänge lesen nach einer Überspannung in der Maschinenhalle nicht mehr korrekt. Die Verkabelung ist in Ordnung. Ist die A16B-3200-0500 wahrscheinlich beschädigt?
Überspannungen beschädigen häufig die Eingangsschaltungen von E/A-Platinen, da die Eingänge direkt mit der Feldverkabelung verbunden sind, wo sich die Überspannungsenergie ausbreitet.
Schutzkomponenten auf der Platine absorbieren die Überspannungsenergie, aber wiederholte Ereignisse oder eine starke Überspannung können die Eingangsschaltungen über die Schutzstufe hinaus beschädigen.
Wenn die Verkabelung als in Ordnung bestätigt wurde, ist die Platine das nächste zu untersuchende Element.
Prüfen Sie, ob die betroffenen Eingänge alle in einer Steckergruppe liegen — gruppierte Ausfälle bestätigen oft eine Platinenschädigung.
F2: Das PMC der 0i-B-Maschine zeigt einen Alarm an, aber die gesamte Feldverkabelung ist normal. Die E/A-Platine weist keine sichtbaren Schäden auf. Könnte die Platine ohne sichtbare Anzeichen defekt sein?
Ja. Viele Ausfälle von E/A-Platinen — verschlechterte Optokoppler, ausfallende Ausgangstreiber-ICs, hochohmige Erdverbindungen — hinterlassen keine sichtbaren physischen Anzeichen.
Eine Platine, die intakt aussieht, kann dennoch ausgefallene interne Komponenten haben.
Wenn Verkabelung und Feldgeräte als in Ordnung bestätigt wurden, sollte die E/A-Platine als nächster Diagnoseschritt ausgetauscht werden. Installieren Sie den Ersatz und bestätigen Sie, dass der Alarm behoben ist, bevor Sie die Diagnose abschließen.
F3: Kann die A16B-3200-0500 einer 0i-TB-Maschine in einer 0i-MB-Maschine verwendet werden?
Die E/A-Platinen-Hardware erfüllt in beiden Konfigurationen, 0i-TB (Drehen) und 0i-MB (Fräsen), dieselbe Funktion.
Die Platine selbst unterscheidet nicht zwischen Maschinentypen — sie stellt die Feld-E/A-Verbindung für jedes PMC-Leiterprogramm bereit, das in der Steuerung geladen ist.
Bestätigen Sie, dass die Platinenrevision und die I/O Link-Konfiguration kompatibel sind.
Wenn Teilenummer und Revision übereinstimmen, ist die Platine zwischen 0i-TB- und 0i-MB-Installationen austauschbar.
F4: Nach dem Austausch der E/A-Platine funktionieren einige Ausgänge, andere jedoch nicht. Das PMC-Programm scheint korrekt zu sein. Was sollte überprüft werden?
Nicht funktionierende Ausgänge nach dem Austausch der Platine bei korrektem PMC-Programm deuten auf die Zuweisung von Ausgangsadressen hin.
Bestätigen Sie, dass die Y-Adresszuordnung des PMC mit der Steckplatzzuordnung der E/A-Platine für die betroffenen Ausgänge übereinstimmt.
Überprüfen Sie auch, ob alle Ausgangskonfigurationsparameter in der CNC, die Ausgangskanalzuweisungen festlegen, korrekt eingestellt sind.
Wenn die Adresszuweisung bestätigt ist, testen Sie die nicht funktionierenden Ausgangskanäle direkt mit der erzwungenen Ausgangsfunktion des PMC, um zu bestätigen, ob die Hardware reagiert.
F5: Die E/A-Platine wurde ausgetauscht. Jetzt schaltet sich die Maschine ein, aber die I/O Link-Verbindung kann nicht hergestellt werden. Was deutet das an?
Ein I/O Link-Fehler nach einem Platinenaustausch deutet entweder auf eine I/O Link-Konfigurationsinkompatibilität zwischen der neuen Platine und der Steuerung, eine fehlerhafte I/O Link-Kabelverbindung oder einen Platinenfehler bei der Ersatzplatine hin.
Überprüfen Sie das I/O Link-Kabel zwischen der Haupt-CPU-Platine und der E/A-Platine — stellen Sie sicher, dass beide Enden fest verbunden sind.
Bestätigen Sie auch, dass die I/O Link-Steckplatzkonfiguration in den CNC-Parametern mit der I/O Link-Adresse der neuen Platine übereinstimmt.
Wenn beides als korrekt bestätigt wurde, kann die Ersatzplatine selbst defekt sein.
