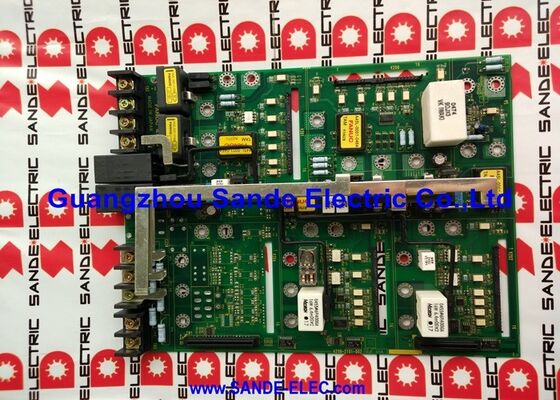

1 PC Neue Fanuc A16B-3200-0491 Haupt-CPU-Board A16B32000491 A16B-32OO-O491

FANUC A16B-3200-0491 | Zero i-B Haupt-CPU-Platine mit PMC-SB7 — Serie 0i-B, bis zu 6 Achsen, Ursprung Japan

Teilenummer: A16B-3200-0491

Hersteller: FANUC Corporation (Japan)

Produkttyp: Haupt-CPU-Platine (Master-Platine)

PMC-Engine: PMC-SB7

Kompatible Systeme:FANUC Serie 0i-B (0i-TB, 0i-MB und kompatibel)

Maximale Achsen: 6

Übersicht

Die A16B-3200-0491 ist die Haupt-CPU-Platine für die CNC-Steuerungen der FANUC Serie 0i-B — auch bekannt als Zero i-B —. Dies ist die Master-Platine: die zentrale Platine, um die herum die gesamte Steuerung aufgebaut ist.

Sie beherbergt den Prozessor, der die CNC-Bewegungssteuerungssoftware ausführt, die FSSB-Servo-Kommunikation zu den Verstärkern verwaltet und das PMC-SB7-Leiterprogramm koordiniert, das die I/O auf Maschinenebene verarbeitet.

Jede andere Platine im 0i-B-Steuerungsstapel wird entweder direkt auf diese Platine gesteckt oder kommuniziert über die Backplane-Struktur der Steuerung mit ihr.

Die 0i-B war FANUCs zweite Generation der 0i-Controller-Familie — der Nachfolger der 0i-A und Vorgänger der 0i-C.

Sie fand während ihrer Produktionszeit breite Anwendung in Drehzentren (0i-TB) und Bearbeitungszentren (0i-MB) und passte gut in das kostenempfindliche Segment des Werkzeugmaschinenmarktes, wo vereinfachte Konfiguration und bewährte Zuverlässigkeit wichtiger waren als Spitzenfunktionen.

Maschinen, die auf der 0i-B-Plattform basieren, produzieren weltweit weiterhin.

Diese Platine wird ohne SMD-Module (Surface-Mount Daughter) geliefert. Die Module — FROM-Speicher, DRAM, SRAM, Servosteuerungskarten, Grafikkarten — werden separat konfiguriert, basierend auf den spezifischen Softwareoptionen und der Achsenanzahl der Maschine.

Beim Austausch dieser Platine werden die SMD-Module von der Originalplatine auf die Ersatzplatine übertragen.

Schlüsselspezifikationen

PMC-SB7 — Die integrierte Maschinensteuerung

Die PMC-SB7 ist die in die A16B-3200-0491 integrierte PMC-Engine (Programmable Machine Controller). Sie ist die Hardware-Plattform, auf der das Leiterprogramm des Maschinenbauers läuft.

Auf der 0i-B stellte die PMC-SB7 einen deutlichen Fortschritt gegenüber früheren PMC-Generationen dar — schnellere Scanzyklen, größere Programmkapazität und erweiterter Befehlssatz im Vergleich zur PMC-SA5, die auf der 0i-A verwendet wurde.

Das Leiterprogramm auf einem 0i-B Dreh- oder Bearbeitungszentrum ist der Ort, an dem jede Maschinenfunktion implementiert ist.

Werkzeugwechsler, Kühlsysteme, Spindelschaltung, Spannfuttersteuerung, Türverriegelungen, Teilezähler — all diese reagieren, weil das PMC-SB7-Leiterprogramm ihre Eingangsbedingungen verarbeitet und ihre Ausgangsaktionen steuert.

Wenn die CNC einen M-Code ausführt, ist es die PMC-SB7, die diesen M-Code interpretiert und die entsprechende Maschinenhardware aktiviert.

Die Bezeichnung -SB7 unterscheidet diese Platine von der A16B-3200-0490, die die PMC-SA5-Engine beherbergt. Beide Platinen sind physisch ähnlich, aber nicht austauschbar — die PMC-Software und die Systemsoftware sind auf die spezifische PMC-Engine abgestimmt.

Eine für PMC-SB7 konfigurierte Maschine benötigt die Platine -0491.

SMD-Modul-Architektur

Die A16B-3200-0491 ist die Basisplatine. Ihre Leistungsfähigkeit wird durch die auf ihr montierten SMD-Module bestimmt. Das FROM-Modul bestimmt die Software und wie viel optionale Software gespeichert werden kann. Das SRAM-Modul bestimmt die Programmspeicher-Kapazität.

Das DRAM-Modul beeinflusst die Echtzeitverarbeitung. Die Servokarte bestimmt, wie viele Achsen die Platine steuern kann.

Wenn diese Platine ohne Module geliefert wird — wie es bei Ersatzgeräten üblich ist — werden die Module von der Originalplatine der Maschine entfernt und wieder montiert.

Dieser Prozess erfordert:

• Sorgfältige Beschriftung der Position jedes Moduls vor dem Ausbau.
• Antistatische Handhabung während des gesamten Vorgangs.
• Korrekte physische Ausrichtung jedes Moduls in seinem Zielsockel.
• Bestätigung, dass die Softwarekonfiguration der neuen Platine mit der Maschine übereinstimmt.

Nach der Modulübertragung und dem Platinenaustausch sollten die CNC-Software, Parameter und Programme der Maschine bereits auf den übertragenen FROM- und SRAM-Modulen vorhanden sein. Ein erneutes Laden der Software kann dennoch erforderlich sein, wenn der FROM-Inhalt der Grund für den Austausch der Platine war.

FSSB Servo-Kommunikation

Die A16B-3200-0491 kommuniziert mit den Servo- und Spindelverstärkern über FSSB — FANUCs Fiber-optic Servo Serial Bus. Dies ist eine Hochgeschwindigkeits-optische serielle Verbindung, die die älteren analogen und kurzschlussigen digitalen Verbindungen früherer FANUC-Generationen ersetzt.

Alle Achsenpositionsbefehle, Geschwindigkeitsreferenzen und Encoder-Feedbackdaten werden über FSSB übertragen.

Die in FSSB verwendete Glasfaser ist immun gegen elektrische Störungen, die von den Servo-Verstärkern und der Leistungsschaltung im Maschinen-Schrank erzeugt werden.

Diese Störfestigkeit war ein bedeutender praktischer Vorteil in der 0i-Generation, die die CNC-Steuerung in denselben Schrankraum wie Hochleistungs-Servotreiber brachte.

Die Platine unterstützt bis zu 6 Achsen auf FSSB. In der Praxis verwendeten die meisten 0i-TB-Maschinen 2-4 Achsen und die meisten 0i-MB-Maschinen 3-5 Achsen.

Die 6-Achsen-Kapazität bot Spielraum für komplexe Maschinenkonfigurationen.

FAQ

F1: Die 0i-B-Maschine schaltet sich ein, schließt aber ihren Bootvorgang nicht ab. Das Display zeigt früh im Startvorgang einen Fehler an. Ist die A16B-3200-0491 schuld?

Ein früher Bootfehler kann von der Haupt-CPU-Platine, dem Netzteil, dem FROM-Modul oder dem DRAM-Modul ausgehen. Notieren Sie den spezifischen Fehlercode oder das Diagnose-LED-Muster auf der Hauptplatine, an dem der Bootvorgang stoppt. Unterschiedliche Codes deuten auf unterschiedliche Fehlerquellen hin.

Ein LED-Muster, das sofort nach dem Einschalten ohne Aktivität stoppt, deutet auf einen Strom- oder CPU-Fehler hin.

Ein Fehler, der während des Bootvorgangs auftritt, nachdem das Laden des FROM begonnen hat, deutet eher auf den FROM-Inhalt oder DRAM hin.

F2: Das PMC-Leiterprogramm der Maschine wurde kürzlich geändert. Nach der Änderung gibt die Maschine beim Start einen Alarm mit einem PMC-Fehler aus. Könnte die Platine schuld sein?

Ein PMC-Alarm nach einer kürzlichen Leiteränderung ist fast sicher ein Softwareproblem, kein Platinenfehler.

Das neue Leiterprogramm kann einen Fehler enthalten, oder das Programm wurde für eine andere PMC-Engine-Kapazität (Schrittanzahl, Symboltabellengröße) geschrieben, als die PMC-SB7 unterstützt.

Überprüfen Sie die PMC-Fehlermeldung — sie wird auf einen bestimmten Fehlertyp verweisen. Stellen Sie das vorherige Leiterprogramm aus dem Backup wieder her und bestätigen Sie, dass die Maschine korrekt startet; wenn ja, liegt das Problem im geänderten Leiterprogramm.

F3: Die Platine wird ersetzt. Sollte die SRAM-Batterie gleichzeitig ersetzt werden?

Ja. Wenn das SRAM-Modul eine Lithium-Backup-Batterie trägt, überprüfen Sie deren Spannung, bevor Sie sie auf die neue Platine übertragen. Wenn die Batterie älter als drei Jahre ist oder eine Spannung unterhalb des Schwellenwerts anzeigt, ersetzen Sie sie während der Modulübertragung.

Der Übertragungsprozess nimmt das SRAM vorübergehend aus dem Stromkreis — wenn die Batterie grenzwertig ist, können die SRAM-Inhalte während der Übertragung verloren gehen. Eine neue Batterie eliminiert dieses Risiko.

F4: Nach dem Austausch der Platine mit Modulübertragung startet die Maschine, aber die Werkzeug-Offset-Tabelle ist leer. Alle Achsenparameter sind korrekt. Was ist passiert?

Werkzeug-Offsets werden im SRAM gespeichert. Wenn das SRAM-Modul korrekt übertragen wurde, sollten seine Inhalte intakt sein. Wenn jedoch die SRAM-Backup-Batterie schwach war und während der Modulübertragung entladen wurde — auch nur kurzzeitig — können die SRAM-Inhalte verloren gehen. Bestätigen Sie die Batteriespannung.

Stellen Sie die Werkzeug-Offset-Tabelle aus einer Backup-Speicherkartendatei wieder her. Diese Situation unterstreicht die Bedeutung einer vollständigen Datensicherung vor jeglichen Arbeiten am Platinenaustausch.

F5: Die 0i-B-Maschine hat die -SA5 PMC auf ihrer vorhandenen Platine. Kann die A16B-3200-0491 (PMC-SB7) als Ersatz verwendet werden?

Nein. Die PMC-Engine auf der Ersatzplatine muss mit der Originalplatine übereinstimmen. Die CNC-Systemsoftware und das PMC-Leiterprogramm sind beide für eine bestimmte PMC-Engine geschrieben.

Ein -SA5-Leiterprogramm und -System kann nicht auf einer -SB7-Platine ohne vollständige Softwarekonvertierung ausgeführt werden.

Die Ersatzplatine muss die Variante -0490 (PMC-SA5) sein, um mit einem vorhandenen -SA5-System übereinzustimmen.

Bestätigen Sie die PMC-Engine anhand des Etiketts der installierten Platine, bevor Sie einen Ersatz beschaffen.
