| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-3200-0450 |
Teilenummer: A16B-3200-0450
Hersteller: FANUC Corporation (Japan)
Produkttyp: Haupt-CPU-Leiterplatte
Board-Serie: A16B-3200
Anwendung: FANUC CNC-Steuerungen und Robotersteuerungen (einschließlich LR-Mate)
Funktion: Kernprozessorplatine — integriert CPU-Modul, Achskarte, FROM/SRAM-Modul
Schnittstelle: F-BUS-Backplane
Variantenhinweis: Ohne DC-Wandler

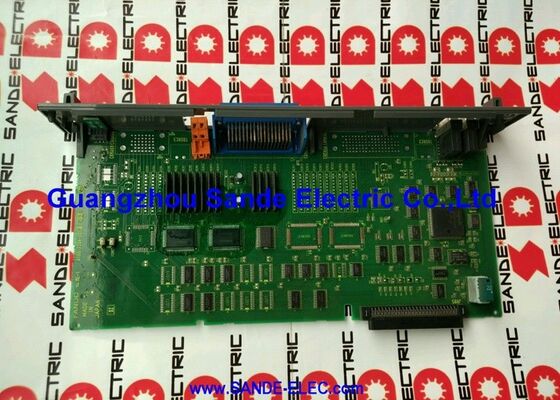

Die A16B-3200-0450 ist die Haupt-CPU-Leiterplatte für die CNC- und Robotersteuerungsplattformen von FANUC. In der Serie A16B-3200 — der Familie von Hauptprozessorplatinen von FANUC, die mehrere Generationen von CNC- und Robotersteuerungen abdeckt — fungiert diese Platine als zentrale Verarbeitungseinheit, die alle Steuerungsoperationen koordiniert. Programmausführung, PMC-Logik, Speicherverwaltung, Servo- und Spindelkommunikation sowie die Bedienerschnittstelle laufen alle über die Haupt-CPU-Platine.
Bei Robotersteuerungsanwendungen ist die A16B-3200-0450 besonders mit der FANUC LR-Mate-Serie verbunden — den kompakten Tischrobotern, die in Fertigungsumgebungen häufig für Montage, Materialtransport und Präzisionsmaschinenbeschickung eingesetzt werden.
Die Platine integriert das CPU-Modul, die Achssteuerungskarte und das FROM/SRAM-Speichermodul in einer einheitlichen Baugruppe und stellt den vollständigen Verarbeitungs Core für die Steuerung bereit.
Die F-BUS-Backplane-Schnittstelle verbindet diese Hauptplatine mit den anderen Platinen im Steuerungsrack.
Stromversorgungsplatinen, E/A-Platinen, zusätzliche Achskarten und Kommunikationsplatinen werden in die Backplane gesteckt und kommunizieren über den F-BUS mit der Haupt-CPU.
Die Backplane verteilt Strom-, Adress- und Datensignale an alle installierten Platinen.
| Parameter | Wert |
|---|---|
| Teilenummer | A16B-3200-0450 |
| Hersteller | FANUC Corporation |
| Produkttyp | Haupt-CPU-Leiterplatte |
| Board-Serie | A16B-3200 |
| Anwendung | CNC-Steuerungen, FANUC Robotersteuerungen (LR-Mate) |
| Backplane-Schnittstelle | F-BUS |
| Integrierte Module | CPU-Modul, Achskarte, FROM/SRAM |
| Variante | Ohne DC-Wandler |
| Herkunft | Japan |
| Betriebstemperatur | 0 – 40°C |
| Lagertemperatur | −20 – 60°C |
| Verfügbare Zustände | Neu (Überbestand) / Überholt / Repariert |
In der CNC- und Robotersteuerungsarchitektur von FANUC ist die Haupt-CPU-Platine die Verarbeitungskomponente der höchsten Ebene. Sie ist die Platine, die das CNC-Betriebssystem, die PMC-Leiterlogik (Programmable Machine Controller) und alle übergeordneten Funktionen ausführt, die die Steuerung nützlich machen: Programminterpretation, Interpolation, Verwaltung der Bedieneranzeige, Kommunikation mit externen Systemen.
Die Haupt-CPU-Platine hat in den meisten Konfigurationen keine direkte Schnittstelle zu den Servoantrieben oder der Feldverdrahtung der Maschine.
Sie arbeitet auf Signalverarbeitungs- und Logikebene. Die Servo-Befehle von der CPU-Platine gelangen über die Achssteuerkreise zu den Servo-Verstärkern — im Fall der A16B-3200-0450 ist die Achskarte in die Platinen-Baugruppe integriert.
Die Feld-E/A — Maschineneingänge und -ausgänge — werden über dedizierte E/A-Platinen im Steuerungsrack geleitet.
Diese architektonische Trennung bedeutet, dass Fehler an der Haupt-CPU-Platine Systemalarme auf hoher Ebene verursachen und keine hardware-spezifischen Antriebs- oder E/A-Alarme.
Eine ausgefallene Haupt-CPU-Platine verhindert in der Regel, dass die Steuerung überhaupt startet, oder führt dazu, dass die Startsequenz mit einem CPU-Fehler oder einem Systemfehler-Alarm abbricht.
Die Integration des FROM/SRAM-Moduls und der Achskarte in die Hauptplatinen-Baugruppe der A16B-3200-0450 ist ein architektonisches Merkmal, das sie mit mehreren FANUC-Steuerungsgenerationen teilt, die für kompakte oder eingebettete Anwendungen entwickelt wurden.
Das FROM (Flash ROM) speichert die Betriebssoftware der CNC- oder Robotersteuerung — die Systemsoftware, die die Steuerung beim Einschalten lädt.
Das SRAM speichert Parameter, Programmdaten und andere Daten, die beim Ausschalten erhalten bleiben müssen, aber während des Betriebs beschreibbar sein müssen.
Dieses SRAM ist batteriegepuffert; die Batterie hält die Daten bei ausgeschalteter Stromversorgung aufrecht. Die Achskarte bietet die Servo-Schnittstelle für die gesteuerten Achsen der Steuerung.
Im LR-Mate-Roboter-Kontext verleiht diese integrierte Baugruppe der kompakten Steuerung ihre volle Verarbeitungsfähigkeit bei minimalem physischen Platzbedarf — passend zur Designabsicht des LR-Mate als kleiner, platzsparender Roboter für dicht gepackte Fertigungsumgebungen.
Die LR-Mate-Roboter von FANUC gehören zu den am weitesten verbreiteten kompakten Industrierobotern der Welt.
Die LR-Mate-Serie wird häufig für Maschinenbeschickung, Montage, Inspektion und Materialtransport in der Automobil-, Elektronik-, Lebensmittelverarbeitungs- und Präzisionsfertigung eingesetzt.
Die Steuerung, die diese Roboter dirigiert, ist auf die Haupt-CPU-Platine angewiesen, um die Bewegungsprogramme des Roboters auszuführen, Sensoreingaben zu verarbeiten und die sechs Servoachsen des Roboters zu verwalten.
Wenn die A16B-3200-0450 in einer LR-Mate-Steuerung ausfällt, stoppt der Roboter.
Die Auswirkungen auf die Produktion hängen vollständig davon ab, was der Roboter gerade tat — bei einer Maschinenbeschickungsanwendung, die eine CNC-Werkzeugmaschine beschickt, stoppt auch die CNC-Maschine mangels Teilebeladung und -entladung.
Der schnelle Austausch der Haupt-CPU-Platine ist direkt mit der Minimierung der Produktionsauswirkungen des Ausfalls verbunden.
F1: Die FANUC-Steuerung zeigt beim Einschalten einen Alarm an, der auf einen CPU-Fehler oder einen Fehler bei der Systeminitialisierung hinweist. Die Steuerung kann ihre Startsequenz nicht abschließen. Ist das die Haupt-CPU-Platine?
Ein Alarm wegen eines CPU-Fehlers oder eines Fehlers bei der Systeminitialisierung beim Start ist mit einem Fehler der Haupt-CPU-Platine vereinbar, kann aber auch durch ein defektes Speichermodul (FROM oder SRAM), eine Stromversorgung, die falsche Spannungen an die Platine liefert, oder ein Problem mit dem Backplane-Stecker verursacht werden.
Bevor Sie zu dem Schluss kommen, dass die Haupt-CPU-Platine ausgefallen ist, überprüfen Sie die Spannungen der Stromversorgung an der Platine und alle Backplane-Steckverbinder.
Wenn Stromversorgung und Verbindungen als gut bestätigt werden, sind die Haupt-CPU-Platine oder ihre integrierten Speichermodule der Fehlerort.
F2: Die SRAM-Daten der Steuerung gingen während eines Stromausfalls verloren. Nach Wiederherstellung der Stromversorgung müssen alle Parameter neu geladen werden. Ist die A16B-3200-0450 schuld?
Datenverlust während eines Stromausfalls ist ein Problem mit der Batterie, kein Fehler der Haupt-CPU-Platine.
Die SRAM-Batterie, die die Parameterdaten der A16B-3200-0450 schützt, ist erschöpft. Ersetzen Sie die Batterie, laden Sie alle Parameter aus dem Backup neu und stellen Sie den normalen Betrieb wieder her.
Die Platine selbst ist nicht defekt. Richten Sie einen regelmäßigen Batteriewechselplan basierend auf der Nennlebensdauer der Batterie ein, um ein erneutes Auftreten zu verhindern.
F3: Eine Ersatz-A16B-3200-0450 wurde beschafft. Nach der Installation startet die Steuerung, aber der Roboter bewegt sich nicht richtig — einige Achsen haben falsche Positionen. Was passiert?
Falsche Achspositionen nach einem Platinenaustausch sind fast immer ein Parameterproblem. Die Ersatzplatine startet mit FROM und SRAM im werkseitigen Standardzustand.
Alle roboter-spezifischen Parameter — Achsenkalibrierungsdaten, Roboter-Modellkonfiguration, Nutzlast-Einstellungen und Systemparameter — müssen geladen werden, bevor der Roboter korrekt arbeiten kann. Stellen Sie alle Parameter aus dem Backup wieder her.
Wenn kein vollständiges Backup verfügbar war, muss der Roboter neu kalibriert werden, um korrekte Achsen-Nullpositionen festzulegen.
F4: Die LR-Mate-Robotersteuerung ist 12 Jahre alt. Die Haupt-CPU-Platine zeigt intermittierende Kommunikationsfehler zwischen der Hauptplatine und den Servo-Verstärkern an. Was sollte untersucht werden?
Intermittierende Servo-Kommunikationsfehler bei einer alternden Haupt-CPU-Platine deuten auf eine Degradation der Elektrolytkondensatoren im Netzteilbereich der Platine oder in den Signalaufbereitungsschaltungen hin. Die Kommunikationszeit wird grenzwertig, wenn die Versorgungsspannungen übermäßige Welligkeit aufweisen.
Überprüfen Sie die Kontakte der Backplane-Steckverbinder — Oxidation an diesen Kontakten kann ebenfalls intermittierende Kommunikationsfehler verursachen. Wenn die Reinigung der Steckverbinder das Problem nicht löst, ist eine Platinen-Überholung (Austausch der Kondensatoren) oder ein Platinenaustausch angebracht.
F5: Kann die A16B-3200-0450 in jeder FANUC CNC-Steuerung der Serie A16B-3200 verwendet werden, oder ist sie auf bestimmte Modelle beschränkt?
Die Serie A16B-3200 enthält Haupt-CPU-Platinen für verschiedene FANUC-Steuerungsgenerationen, die jeweils für ihre spezifische Prozessorarchitektur, Speicherkonfiguration und ihr Backplane-Protokoll optimiert sind.
Die A16B-3200-0450 dient den Steuerungsmodellen, für die sie entwickelt wurde — hauptsächlich der LR-Mate-Robotersteuerung und kompatiblen CNC-Anwendungen.
Sie kann nicht als Ersatz für Haupt-CPU-Platinen mit anderen Teilenummern in der Serie verwendet werden, auch wenn der physische Anschluss kompatibel erscheint.
