Teilnummer:Einheitliche Datenbank
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Standalone Haupt-CPU-PCB
Aufstellplattenreihe:A16B-3200
Beschreibung:i-B Stand-Alone Control Hauptprozessor PCB PCB Hauptprozessor (#18i/180i Modell B)

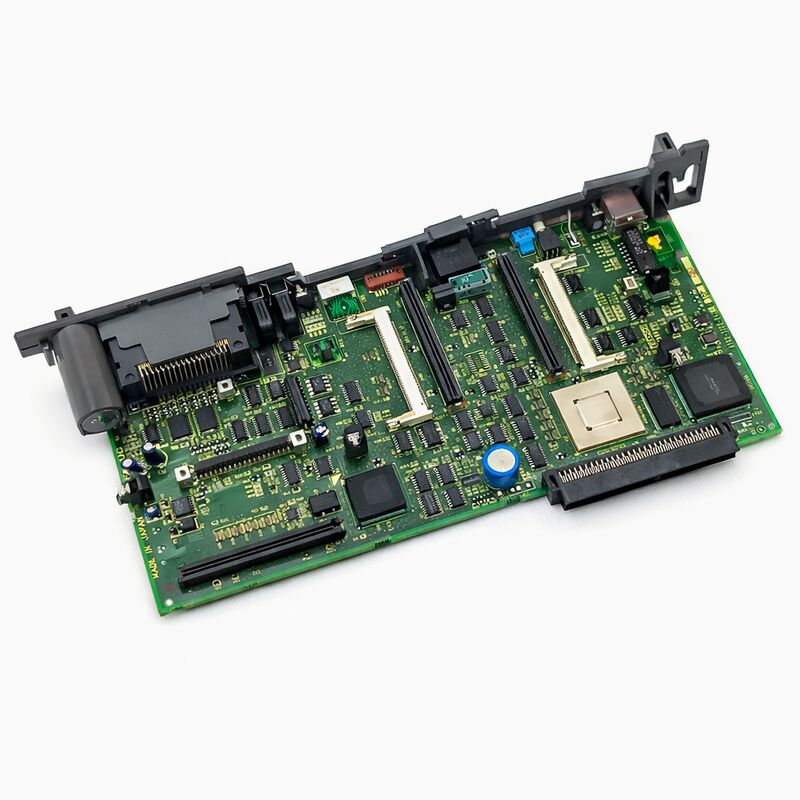

Die A16B-3200-0429 ist die eigenständige Haupt-CPU-PCB für die FANUC-CNC-Controller der Serien 18i und 180i Modell B.Es ist die Platine in der Mitte des i-B-Controllers die einzelne Leiterplatte, die den Hauptprozessor trägt, die FSSB-Steuerung (Fiber-optic Servo Serial Bus) für die Servo-Antriebskommunikation und der Grafikprozessor für das Bedienerbildschirm, alle auf einer Platine mit Plug-in FROM, SRAM integriert,mit einer Leistung von mehr als 50 W und.
Die 18i-B und 180i-B gehörten zu den am weitesten verbreiteten Hochleistungs-CNC-Plattformen ihrer Generation.
Die 18i-B diente Bearbeitungszentren und Drehzentren, die eine größere Achsenkapazität und eine schnellere Bearbeitung als die 21i benötigten.Während die 180i-B die gleiche Architektur in großformatige Bearbeitungszentren und Multi-Spindel-Anwendungen erweitert.
Beide Plattformen waren für jede Steuerungsfunktion von diesem Haupt-CPU-Board abhängig ∙ Programminterpolation, PMC-Leiterdurchführung, Servo-Befehlgenerierung, Spindelsteuerung,und das Management der Bedienoberfläche stammen alle von hier.
Die Bezeichnung "standalone" unterscheidet dieses Board von der LCD-montierten Version der gleichen Generation.getrennt von der Anzeigeeinheit.
Ein Kabel verbindet das Standalone-Board mit dem Display-Bereich.und der gleiche CPU-Boardtyp dient Anlagen mit unterschiedlichen Anzeigekonfigurationen.
| Parameter | Wert |
|---|---|
| Teilnummer | Einheitliche Datenbank |
| Hersteller | FANUC Corporation |
| Art der Ware | Standalone Haupt-CPU-PCB |
| Aufstellungsreihe | A16B-3200 |
| Kompatible Systeme | Serien 18i-B, 18i-MB/TB, 180i-B, 180i-MB/TB |
| Architektur | Standalone (von der Anzeige getrennte Einheit) |
| Servo-Schnittstelle | FSSB (Fiber-Optic Servo Serial Bus) |
| Speichermodule | FROM, SRAM, DRAM (Plugin-Typ) |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Speichertemperatur | -20 ∼ 70°C |
| Luftfeuchtigkeit | Nicht kondensierend, 20~80% RH |
| Status | Von Hersteller abgesetzt |
| Nach der Installation | Vollständige Parameter und Programm-Wiederaufladen erforderlich |
Die Serie 18i-B stellt die zweite Generation der CNC der FANUC-Serie i dar. Die ursprüngliche Generation i-A etablierte die FSSB-Architektur und die Betriebssoftware der Serie i.
Die B-Generation verfeinerte die Plattform schnellere CPU-Verarbeitung, erweiterte Speicherkapazität, verbesserte Hochgeschwindigkeitsbearbeitungsfunktionen und verbesserte Nano-Interpolation für Präzisionskonturarbeiten.
Für die Werkzeugmaschinen, die den 18i-B verwendeten, waren die Verbesserungen gegenüber der A-Generation konkret und messbar.Zykluszeiten auf komplexen Konturteilen verkürzt, weil der Controller mehr Programmblöcke pro Sekunde verarbeiten konnte.
Die Konturgenauigkeit verbesserte sich, da die höhere Verarbeitungsrate den Interpolationsfehler auf kreisförmigen und spiralen Werkzeugpfaden reduzierte.
Die 18i-B wurde zur bevorzugten Steuerung für High-End-Bearbeitungszentren in der Automobilindustrie, Luftfahrt,und Druckformbranchen, in denen diese Leistungsunterschiede die Qualität der Teile und die Produktionsrate unmittelbar beeinflussen.
Die A16B-3200-0429 lieferte diese Leistung. Alle Rechenarbeiten des 18i-B, die Servo-Steuerungsalgorithmen, die PMC-Logik, die Interpolation laufen auf dieser Platine.Wenn das Brett ordnungsgemäß funktioniert, nichts davon ist sichtbar.
Die Maschine läuft, die Teile sind genau und die Produktion geht weiter.
Der A16B-3200-0429 umfasst die FSSB-Steuerung, die die Servo-Kommunikation zwischen der CNC und den Servoverstärkermodulen steuert.FSSB (Fiber-optic Servo Serial Bus) überträgt Positionsbefehle und empfängt Feedback über eine digitale, eine geräuschsichere Kommunikationsmethode, die die analogen PWM-Schnittstellen früherer FANUC CNC-Generationen ersetzte.
Die FSSB-Steuerung ist in das Haupt-CPU-Board integriert und bedeutet, dass die Servo-Kommunikation und die CNC-Interpolation auf derselben Platine eng miteinander verbunden sind.Der Servo-Aktualisierungszyklus wird direkt mit dem CNC-Bearbeitungszyklus synchronisiert.
Diese enge Integration ist Teil dessen, was dem 18i-B seine Leistungsmerkmale verleiht.
Wenn der A16B-3200-0429 ausfällt, erscheinen FSSB-Kommunikationsalarme häufig auf allen Achsen gleichzeitig, da die FSSB-Steuerung für alle angeschlossenen Servoverstärker auf dieser einzelnen Platine befindet.
Dieses Muster, bei dem alle Achsen die FSSB-Kommunikation auf einmal verlieren, anstatt eine Achse auf einmal,ist einer der Indikatoren, dass der Fehler in der Haupt-CPU-Board und nicht in einem einzelnen Servo-Verstärker oder Glasfaserkabel.
Der A16B-3200-0429-Auswechsel erfordert eine vollständige Datenwiederherstellung. Die Speichermodule des neuen Boards starten in einem Fabrikstandardzustand. Die CNC-Betriebssoftware im FROM ist korrekt,aber jeder maschinenspezifische Parameter im SRAM ist leer.
Die zu wiederherstellenden Parameter decken alle Aspekte der Maschinenaufstellung ab: Achsenbewegungsgrenzen, Servoverstärkungseinstellungen, Spindelparameter, PMC-Timer und vorgegebene Zählerwerte,Tabellen für die Ausgleichszahl der Tonhöhenfehler, Werkzeugverschiebungsregister und das komplette PMC-Leiterprogramm.
Ohne diese Daten weigert sich die Steuerung entweder, zu starten oder arbeitet in einer Weise, die nicht mit der von ihr gesteuerten Maschine übereinstimmt.
Die FANUC 18i-B-Steuerungen unterstützen eine umfassende Sicherung über das CNC-Startmenü und die Daten-E/A-Funktionen.
Für Maschinen ohne aktuelle Sicherung ist der Versuch, die Platte zu ersetzen, bevor eine erstellt wird, ein erhebliches Risiko.ist ein langwieriger und fehleranfälliger Prozess, der in der Regel technische Unterstützung durch FANUC erfordert.
F1: Alle Servoachsen zeigen gleichzeitig FSSB-Kommunikationsalarme. Die Faserkabel und Servoverstärker wurden überprüft und sind unbeschädigt. Ist der A16B-3200-0429 schuld?
Gleichzeitige FSSB-Alarme auf allen Achsen mit bestätigten guten Kabeln und Verstärkern beeinflussen stark die FSSB-Steuerung auf der Haupt-CPU-Leiste.Alle Achsen-FSSB-Kanäle teilen sich die FSSB-Steuerung auf der A16B-3200-0429.
Ein Fehler in diesem gemeinsamen Schaltkreis wirkt sich auf alle Kanäle gleichzeitig aus.
Wenn die Alarme fortbestehen, ist ein Wechsel des Brettes die geeignete Maßnahme.
F2: Der 18i-B-Controller kann seine Startsequenz nicht abschließen und zeigt einen Systemalarm an. Der Alarmcode zeigt einen FROM-Lesefehler an. Ist die Haupt-CPU-Schaltfläche ausgefallen?
Ein FROM-Lesefehler verweist auf das FROM-Modul, die Plug-in-Flash-Speicherkarte, auf der die CNC-Betriebssoftware gespeichert ist, und nicht unbedingt auf die Haupt-CPU-Board selbst.
Das FROM-Modul ist eine separate Komponente, die in eine Steckdose der A16B-3200-0429 eingefügt wird.
Wenn der Fehler bei korrekt eingesetztem Modul anhält, ist möglicherweise das FROM-Modul selbst defekt.
Nur wenn ein neues FROM-Modul den Fehler nicht beheben kann, sollte der Haupt-CPU-Board verdächtigt werden.
F3: Der Maschinenbauer benötigt eine spezifische CNC-Softwareversion. Eine renovierte A16B-3200-0429 ist erhältlich, aber ihre FROM-Version ist unbekannt. Wie soll dies gehandhabt werden?
Die FROM-Version bestimmt die Funktionen der CNC-Software, die Parameterbereiche und die PMC-Kompatibilität.Identifizieren Sie die FROM-Version auf der Tafel, indem Sie ihr Etikett lesen oder den Informationsbildschirm des CNC-Systems während des Starts überprüfen.
Wenn die FROM-Version nicht den Anforderungen der Maschine entspricht, sollte ein FROM-Modul mit der richtigen Version bezogen und installiert werden.
Die anderen Komponenten der Haupt-CPU-Board sind versionsabhängig; nur der FROM-Inhalt muss den Softwareanforderungen der Maschine entsprechen.
F4: Nach der Installation eines Ersatzteils A16B-3200-0429 und der Wiederherstellung aller Parameter erzeugen bestimmte Achsen-Servoparameter während des Betriebs Servo-Alarme.
Ein Servo-Alarm nach Parameterwiederherstellung mit einem neuen Board bedeutet in der Regel, dass einige Servo-Parameterwerte falsch sind.
Die häufigste Ursache ist, dass sich die Version der Servo-Software auf dem FROM der neuen Platine vom Original unterscheidet und einige Parameternummern oder -bereiche zwischen den Versionen geändert wurden.
Überprüfen Sie den Alarmcode, identifizieren Sie den damit verbundenen spezifischen Servoparameter und überprüfen Sie den Wert dieses Parameter mit der Dokumentation des Maschinenherstellers oder der Sicherung des Originalplatins.
Dies wird in der Regel durch Anpassung der betroffenen Parameter an die für die installierte Servo-Softwareversion geeigneten Werte gelöst.
F5: Die 18i-B-Maschine ist 15 Jahre alt und die A16B-3200-0429 wird eingestellt. Ist ein CNC-Ersatz (Retrofit) eine bessere Option als ein PCB-Ersatz?
Die Wirtschaftlichkeit hängt vom verbleibenden Produktionswert der Maschine und dem Umfang aller anderen alternden Komponenten ab.Ein Austausch des Haupt-CPU-Boards ist zielgerichtet und kostengünstig, wenn der Rest der Steuerung die Servoverstärker, PSU, I/O-Einheiten in gutem Zustand.
Eine vollständige CNC Nachrüstung ersetzt die gesamte Steuerung durch ein modernes Äquivalent, beseitigt das Problem der Verfügbarkeit des alten Boards, erfordert aber Investitionen in die Inbetriebnahme, den Wiedereinsatz von Parametern,und möglicherweise aktualisierte Servoverstärkerhardware.
Für eine mechanisch solide, 15 Jahre alte Maschine mit einer guten Geschäftsgrundlage für die Fortsetzung der Produktion ist der Ersatz der Platte in der Regel die bessere erste Wahl.
Die Nachrüstoption ist sinnvoller, wenn mehrere Steuerkomponenten gleichzeitig altern.
