CNC-Platine
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-3200-0425 |
Teilnummer:Einheitliche Datenbank
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Haupt-CPU-PCB (separat / standalone)
Aufstellplattenreihe:A16B-3200
Beschreibung:PCB F21i-B DPL getrennte Hauptprozessor
Kompatible Systeme:CNC-Steuerungen der FANUC-Serie 21i-B
Anwendung:Zentralverarbeitungsplatte für CNC der Baureihe 21i-B

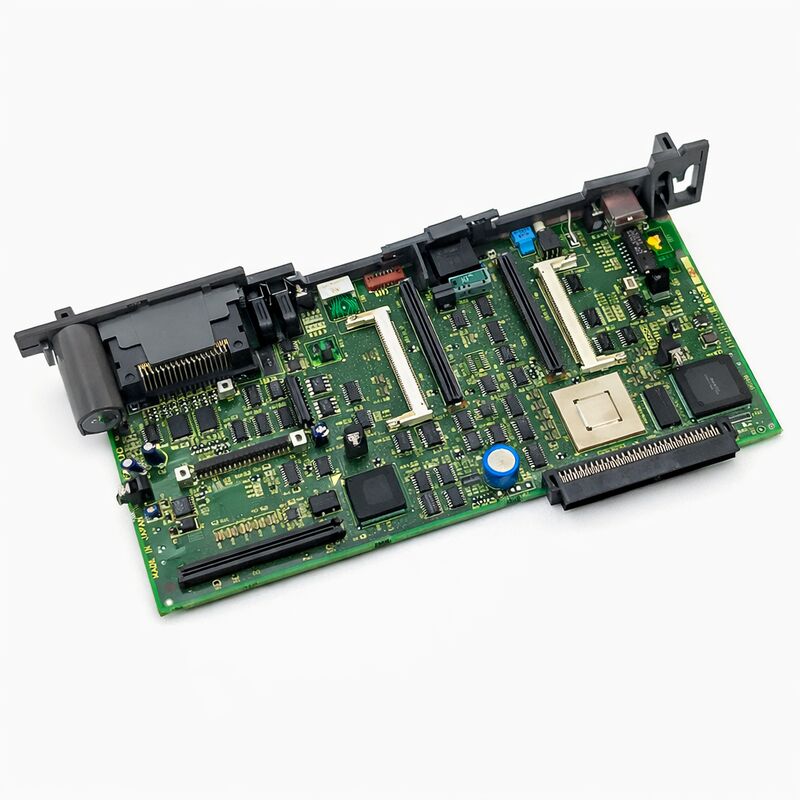

Die A16B-3200-0425 ist die Haupt-CPU-PCB für die FANUC-CNC der Serie 21i-B ′′ die "F21i-B DPL Separate Main CPU", die als zentraler Verarbeitungskern des 21i-B-Controllers dient.
Die 21i-B ist die kompakte, kostengünstige CNC-Plattform der Serie I von FANUC.für kleine bis mittlere Werkzeugmaschinen, bei denen die volle Leistungsfähigkeit der 16i oder 18i nicht erforderlich ist, aber die hohe Zuverlässigkeit und Bearbeitungsleistung der Architektur der i-Serie gewünscht wird.
The "separate" designation in the board's description indicates this is the standalone main CPU board — a distinct board design from the display-integrated versions where the CPU and display electronics share a single PCB.
In der DPL (Display) separaten Konfiguration verarbeitet das Haupt-CPU-Board alle Controller-Verarbeitung unabhängig voneinander und verbindet sich mit der Display-Einheit über definierte Schnittstellenverbindungen.
Diese Trennung vereinfacht den Austausch: Die CPU-Board kann unabhängig von der Display-Hardware gewechselt werden.
Die A16B-3200-Serie ist die Familie der Haupt-CPU-Boards von FANUC, die mehrere Generationen von I-Serie-CNC- und Robotercontrollern umfasst.
Innerhalb dieser Familie ist das A16B-3200-0425 spezifisch für die 21i-B-Plattform. Es ist das Board, das die Betriebssoftware der CNC ausführt, die PMC-Leiterlogik ausführt, Speicher und I/O-Schnittstellen verwaltet,und koordiniert alle Steuerungsfunktionen durch das Backplane.
| Parameter | Wert |
|---|---|
| Teilnummer | Einheitliche Datenbank |
| Hersteller | FANUC Corporation |
| Art der Ware | Haupt-CPU-PCB (separat) |
| Aufstellungsreihe | A16B-3200 |
| Beschreibung | F21i-B DPL getrennte Hauptprozessor |
| Kompatible Systeme | FANUC-Baureihe 21i-B |
| Anwendung | Kerncontrollerverarbeitung |
| Ursprung | Japan |
| Betriebstemperatur | 0 45°C |
| Speichertemperatur | -20 60°C |
| Verfügbare Lage | Neues (Überschuss) / Saniertes / Repariertes |
Die FANUC-Baureihe 21i-B ist Teil der Generation der i-B-Baureihe, der zweiten Iteration der i-Series-Architektur, die den ursprünglichen i-A-Modellen folgte.
Die Bezeichnung 21i bezeichnet die Plattform der i-Serie der Kompaktklasse von FANUC.Optimiert für Werkzeugmaschinen, die die Qualität und Zuverlässigkeit der i-Serie erfordern, aber im Vergleich zu den 16i und 18i in einer kleineren Achsenzahl und einem kleineren Feature-Set arbeiten können.
Die 21i-B dient Drehmaschinen, kleinen bis mittleren Bearbeitungszentren und Multifunktionsmaschinen, bei denen die typische Konfiguration zwei bis vier gesteuerte Achsen umfasst.
Die Programmierumgebung des Steuergeräts Standard-G-Code, FANUC-Makro B und die vertraute Bedienoberfläche ist identisch mit den größeren Plattformen der i-Serie,Sicherstellung, dass Teileprogramme und Bedienverfahren ohne Umschulung zwischen Maschinentypen übertragen werden.
Das Haupt-CPU-Board ist die wichtigste Komponente in diesem Controller.
Alles, was der Controller macht ∙ ∙ Motorinterpolation, PMC-Ausführung, Operator-Panel-Antwort, Programmspeicherzugriff, Kommunikation mit Servo-Verstärkern ∙ fließt durch dieses Board.Die Steuerung funktioniert nicht., und die Maschine, die sie steuert, stoppt vollständig.
Die Bezeichnung "DPL Separate" stellt eine wichtige Unterscheidung über die Architektur dieses Boards dar.die CPU-Elektronik und die Anzeigesteuerungstelektronik wurden auf einem einzigen Motherboard kombiniert.
Die Anzeigetafel ist direkt an diese Kombinationsplatine angeschlossen.
Das getrennte Design hält die CPU-Verarbeitung auf einer Platine und die Anzeigenschnittstelle auf einer anderen.
Dies hat praktische Wartungsvorteile. Wenn die Anzeigeelektronik ausfällt, braucht die CPU-Board nicht ersetzt zu werden und umgekehrt.
Wenn die CPU-Board ausfällt, während das Display funktioniert, wird der Austausch ausschließlich auf die CPU-Board ausgerichtet.
Diese gezielte Reparatur reduziert sowohl die Kosten als auch die Vorlaufzeit für den Wiederaufbau der Maschine.
Es ermöglicht auch verschiedene Anzeigekonfigurationen mit demselben CPU-Board the 21i-B mit verschiedenen Anzeigengrößen oder -typen kann das gleiche Haupt-CPU-Board verwenden,mit nur den unterschiedlichen Komponenten der Anzeigenschnittstelle.
Der A16B-3200-0425-Austausch erfordert eine Datenwiederherstellung nach dem Hardwarewechsel.Das neue CPU-Board beginnt mit seinem FROM, der die Fabriksoftware enthält die für die 21i-B geeignete CNC-Betriebssystemversion.
Aber die maschinenspezifischen Daten, alle Parameter, die definieren, wie sich die Steuerung für diese spezifische Maschine verhält, das PMC-Leiterprogramm, das die Automatisierungslogik der Maschine implementiert,und die gespeicherten Teilprogramme müssen aus dem Backup wiederhergestellt werden.
Vor dem Entfernen des ursprünglichen CPU-Boards ist eine vollständige Sicherung aller Maschinendaten unerlässlich.
Das Backup sollte CNC-Parameter, PMC-Parameter, PMC-Leiterdaten, Pitch-Fehlerkompensationsdaten und alle gespeicherten Programme umfassen.
Bei einer vollständigen Sicherung ist die Datenwiederherstellung nach dem Plattenwechsel ein definierter Prozess.
Ohne VerstärkungZur Wiederherstellung der Maschine in ihren ursprünglichen Zustand muss der aus der Dokumentation gesetzte Parameter neu aufgebaut werden ein zeitaufwändiger Prozess, der eine gründliche Kenntnis der Konfiguration der Maschine erfordert.
Bevor der Schluss gezogen wird, dass der A16B-3200-0425 ausgefallen ist, wird durch eine strukturierte diagnostische Prüfung festgestellt, ob der Ausfall wirklich in der Haupt-CPU-Leiste oder in einer angeschlossenen Komponente liegt.Die Stromversorgungsspannungen an der Platine müssen innerhalb der Spezifikation liegen. Eine ausfallende Stromversorgung führt oft zu CPU-Board-ähnlichen Symptomen..
Die Anschlüsse müssen bestätigt werden ein teilweise ausgeschalteter Rückseitenanschluss kann dazu führen, dass die Buskommunikation des CPU-Boards ohne Fehler des Boards ausfällt.Die auf der Platine montierten FROM/SRAM-Speichermodule sollten auf Sitzplätze überprüft werden.
Erzeugt die Steuerung beim Einschalten einen Alarm, der ein bestimmtes Funktionsgebiet kennzeichnet, wird diese Funktion in der Alarmcode-Dokumentation an die zugehörige Platine abgegliedert.
Ein CPU-Boardfehler erzeugt typischerweise Alarme, die jeglichen Startfortschritt verhindern der Controller kann seine Selbstprüfung nicht abschließen und zeigt einen Fehlercode im frühen Stadium an.
F1: Der 21i-B-Controller zeigt einen RAM-Fehler-Alarm beim Einschalten nach einem Stromausfall an. Ist der A16B-3200-0425 die Ursache?
Ein RAM-Fehler nach einem Stromausfall zeigt am häufigsten auf einen SRAM-Datenverlust aufgrund der Batterieausgeschöpft. Die Batterie, die die Parameterdaten während des Ausschaltens speichert, ist erschöpft.Das ist ein Ausfall der Batterie., kein CPU-Board-Ausfall.
Überprüfen Sie die Batteriespannung und ersetzen Sie sie, wenn sie unter der Retentionsschwelle liegt.
Nur wenn der Alarm nach dem Austausch der Batterie und der Wiederherstellung der Parameter anhält, sollte der CPU-Board verdächtigt werden.
F2: Nach einem Blitzschlag schaltet sich der 21i-B-Controller überhaupt nicht an. Keine LEDs leuchten auf dem Haupt-CPU-Board. Ist das Board beschädigt?
Überprüfen Sie zunächst die Stromversorgungseinheit des Steuerers.
Wenn die Stromversorgung nicht die richtige Spannung an die CPU-Board liefert, wird die Platine keine Lebenszeichen zeigen, auch wenn die Platine selbst unbeschädigt ist.
Messen Sie die Versorgungsspannungen an der Stromzufuhr der Platine, bevor Sie den Schluss ziehen, dass die Platine fehlerhaft ist.
F3: Ein Ersatz A16B-3200-0425 wurde installiert und der Controller startet nun, aber mehrere Maschinenfunktionen verhalten sich falsch. Parameter wurden aus dem Backup wiederhergestellt. Was sollte überprüft werden?
Incorrect machine behaviour after parameter restore suggests either the backup was incomplete (some parameter groups were not captured) or the FROM software version on the replacement board differs from the original.
Eine andere FROM-Version kann Parameter-Standardeinstellungen haben, die einige wiederhergestellte Werte überschreiben, oder einige Parameterwerte anders interpretieren.
Vergleichen Sie die FROM-Version auf der Ersatzteile mit dem Original. Wenn sie sich unterscheiden, ist das Laden der korrekten FROM-Version der erste Schritt vor der weiteren Fehlerbehebung der Parameter.
F4: Die Maschine befindet sich in einer abgelegenen Anlage ohne sofortigen FANUC-Support. Wie kann der CPU-Boardfehler vor der Bestellung eines Ersatzes bestätigt werden?
Die Bestätigung eines CPU-Boardfehlers ohne verfügbare Ersatzboards ist schwierig. Dokumentieren Sie die exakten Alarmcodes und ihre Reihenfolge während des Startversuchs.Überprüfen Sie die LED-Anzeigen des Boards .
Vergleichen Sie die LED-Zustände und Alarmcodes mit dem Wartungshandbuch der Steuerung.
Die Diagnoseflussdiagramme des Wartungshandbuchs für CPU-Boardfehler sind der zuverlässigste Leitfaden für die Ferndiagnose.
F5: Ist der A16B-3200-0425 mit allen Steuerungen der Serie 16i oder 18i kompatibel oder ist er nur für den 21i-B geeignet?
Die A16B-3200-0425 wird speziell als die F21i-B DPL Separate Main CPU beschrieben.
Die 16i, 18i und 21i verwenden unterschiedliche Haupt-CPU-Board-Spezifikationen innerhalb der A16B-3200-Serieund die periphere Konnektivität unterscheiden sich zwischen diesen Steuerungsfamilien.
Der A16B-3200-0425 ist nicht mit 16i oder 18i Steuerungen kompatibel.
