| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-3200-0325 |
Teilnummer:Einheitliche Datenbank
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Haupt-CPU-PCB (Standalone-Hauptplatte)
Kompatible Systeme:FANUC-Baureihen 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA
Status:Von Hersteller abgesetzt

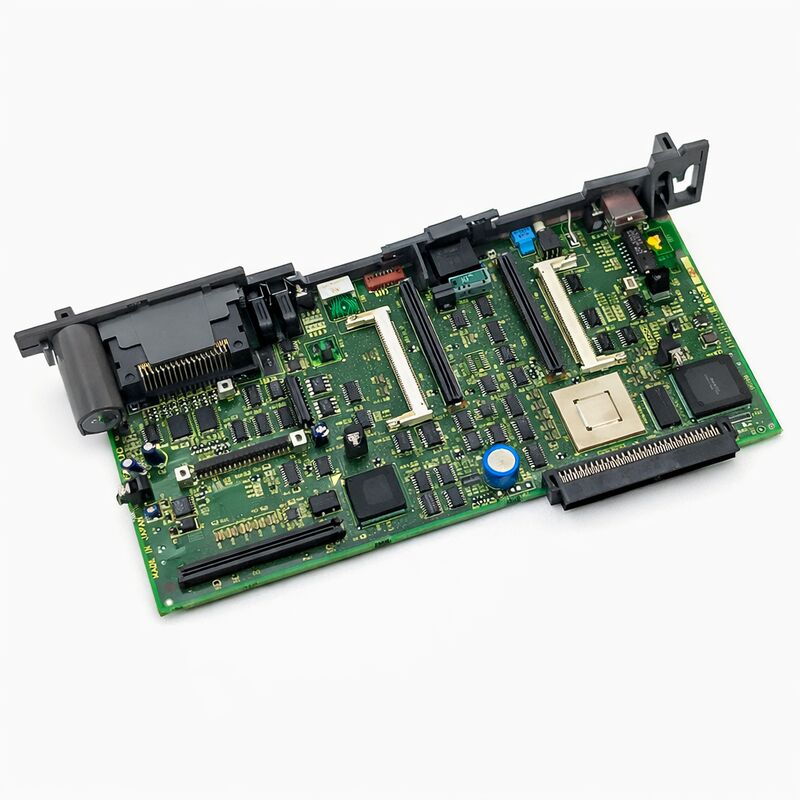

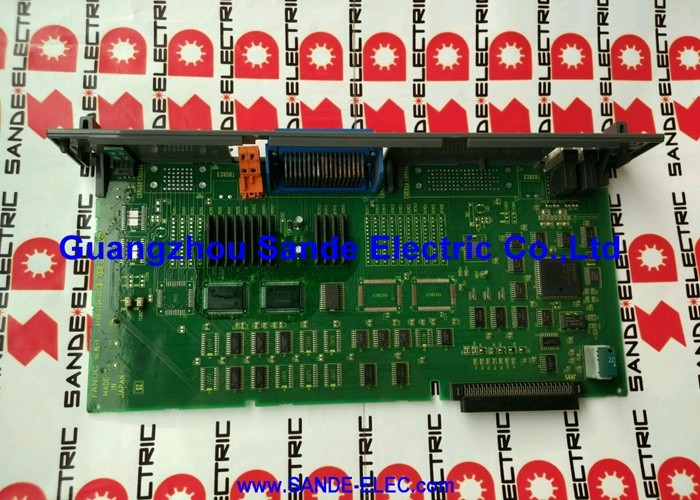

Die A16B-3200-0325 ist die Haupt-PCB-CPU für FANUC-Serien 18i-A und 180i-A CNC-Systeme.Es ist das Eckpflaster der 18i / 180i Modell A eigenständige Steuerung Architektur die zentrale Platine, auf der CPU-Prozessorkarten, FSSB-Treibermodule, Grafikkarten, Speichermodule und andere Plug-in-Boards sind montiert.
Die vollständige CNC-Steuerung ist um diese Hauptplatte herum gebaut.
Die Bezeichnungen 18i und 180i beziehen sich auf die CNC-Generation der i-Serie mit mittlerer bis hoher Leistung von FANUC.
Diese Steuerungen wurden für Bearbeitungszentren, Drehzentren, zusammengesetzte Werkzeugmaschinen und andere Mehrsachsanwendungen entwickelt, die eine leistungsfähige, aber kompakte Steuerungsplattform erfordern.Die Unterbezeichnungen 18i-MA und 18i-TA kennzeichnen die Varianten des Bearbeitungszentrums bzw. des Drehzentrums.
Die Bezeichnung 180i deckt die offene CNC-Version derselben Hardwareplattform ab, die PC-Funktionen neben dem CNC-Kern integriert.
Diese Platte wird von FANUC nicht mehr hergestellt, sie ist in eigenständigen Systemgehäusen zu finden, die unter anderem mit den Systemteilnummern A02B-0266-Bxxx identifiziert werden.Die Platine wird ohne Steckplatten-Peripherie-PCBs geliefert. Jede Steckplatte ist eine separate Komponente mit einer eigenen Bauteilnummer..
| Parameter | Wert |
|---|---|
| Teilnummer | Einheitliche Datenbank |
| Hersteller | FANUC Corporation |
| Aufstellungsreihe | A16B-3200 |
| Kompatible Systeme | FANUC Serie 18i-A / 180i-A |
| Untervarianten | 18i-MA, 18i-TA, 180i-MA, 180i-TA und andere |
| Benennung | Haupt-CPU-PCB F18I 18/180 I Steuerung |
| Architektur | Standalone (separates CNC-Rack) |
| Gemeinsame System-Einheit | A02B-0266-B5xx und verwandte |
| Steckplatten | Nicht inbegriffen |
| Stand der Produktion | Von Hersteller abgesetzt |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Speichertemperatur | -20 60°C |
| Luftfeuchtigkeit | 75% RH max (nicht kondensierend) |
| Verfügbare Lage | Neu / renoviert / repariert |
Die A16B-3200-0325 ist die Hauptplatine für die eigenständige CNC-Konfiguration von FANUC.Die Haupt-PCB ist die Rückseite dieser Steuerungseinheit.
Plug-in-Boards für die CPU-Verarbeitung, FSSB-Servo-Kommunikation, Grafik und Speicher verbinden sich mit der Hauptplatte innerhalb des eigenständigen Gehäuses.
Dies steht im Gegensatz zum LCD-Mount-Design von FANUC, bei dem die Haupt-CPU-Board in die Bedienerplatte hinter dem Bildschirm integriert wird.
The standalone architecture gives more expansion flexibility — more plug-in slots accommodate a wider range of option boards — and is the configuration used for more complex machine tool applications with high option loading.
Die A16B-3200-0325 ist die Modell-A-Version der 18i/180i-Hauptplatine.
Eine spätere Modell-B-Hauptplatine verwendet eine andere Teilnummer (A16B-3200-0421 und verwandte).Die beiden sind nicht austauschbar die Plug-in-Board-Architektur und die Steckverbinderdefinitionen unterscheiden sich zwischen Modell A und Modell B.
Bestätigen Sie immer die Modellgeneration, bevor Sie einen Ersatz beschaffen.
Die Serie 18i-A war eine leistungsfähige mittlere CNC-Plattform für ihre Generation.und wurde in einer Vielzahl von Werkzeugmaschinen verwendet, die in den 1990er und 2000er Jahren hergestellt wurden.
Viele dieser Maschinen sind noch heute in Produktion.
Die 180i-A-Variante fügt die Open CNC-Funktionalität hinzu, eine Windows-basierte PC-Umgebung, die neben dem CNC-Kernel auf derselben Hardware ausgeführt wird.Dies ermöglichte es Maschinenbauern, benutzerdefinierte Bedienoberflächen und Datenverwaltungsanwendungen zu entwickeln.
Die HauptPCB-Hardware ist dieselbe; der Unterschied liegt in der Software und der zusätzlichen PC-Hardware, die im Steuerständer installiert ist.
Sowohl die 18i-A als auch die 180i-A verlassen sich auf die A16B-3200-0325 als Hauptplatine.
Durch den Austausch wird die Steuerungshardware wieder in den Betriebszustand gebracht, wobei die Steckplatten und die Software neu geladen werden, um das System abzuschließen.
Das A16B-3200-0325 ist nur das Hauptboard. Keines der Plug-in-Boards ¢ CPU-Karte, FSSB-Modul, Grafikkarte, FROM/SRAM-Speicher, DRAM ¢ sind enthalten.
Dies sind getrennte Komponenten, die jeweils ihre eigenen Teilenummern haben.
Beim Austausch dieser Hauptplatine können die Steckplatten des ursprünglichen Systems in der Regel auf die Ersatzplatine übertragen werden, sofern sie unbeschädigt sind.
Wenn die Steckplatten bei einem Ausfall der Hauptplatte beschädigt wurden, müssen sie getrennt bezogen werden.
Bestätigen Sie den Zustand jeder Steckplatte, bevor Sie sie auf die neue Hauptplatine montieren.
F1: Die 18i-A-Standalone-Steuerung startet nicht. Alle LEDs auf der Hauptplatine sind ausgeschaltet. Wo soll die Diagnose beginnen?
Eine Hauptplatine mit allen ausgeschalteten LEDs beim Einschalten zeigt an, dass keine Steuereinströmung an die Platine gelangt.
Überprüfen Sie, ob die Eingangsspannung der Stromversorgung korrekt ist und ob die Ausgangsspannungen innerhalb der Spezifikation liegen.
Ein ausfallendes Stromversorgungstafeln ist viel häufiger als ein ausfallendes Haupt-PCB beim Einschalten. Wenn die Stromversorgung bestätigt ist gut und LEDs bleiben aus, wird das Hauptbrett der Fehlerkandidat.
F2: Die Steuerung schaltet den FANUC-Startbildschirm an und zeigt ihn an, wird aber nicht zum normalen Betrieb übergehen.
Der Boot-Bildschirm-Stall auf 18i-A-Systemen ist typischerweise ein FROM- oder SRAM-Problem. Entweder kann das FROM-Modul nicht korrekt gelesen werden, der FROM-Inhalt ist beschädigt oder die SRAM-Daten (Parameter) sind ungültig.Zugriff auf das Startmenü und Überprüfung des Status des Moduls FROM.
Versuchen Sie eine FROM-Prüfung vom Startbildschirm aus. Wenn die Überprüfung des FROM fehlschlägt, benötigt das FROM-Modul Aufmerksamkeit, bevor der normale Betrieb wieder aufgenommen werden kann.
F3: Können Steckplatten aus einem 18i-B-System (Modell B) im A16B-3200-0325 (Modell A) verwendet werden?
Modell A und Modell B Plug-in-Boards sind nicht austauschbar. Die Konnektordefinitionen, die Formfaktoren und in einigen Fällen die Softwareversionen unterscheiden sich zwischen den beiden Modellgenerationen.
Verwenden Sie nur Modell-A-Plug-in-Boards, die mit dem Hauptboard A16B-3200-0325 kompatibel sind.
F4: Nach dem A16B-3200-0325-Auswechsel werden die Parameter automatisch von den Plug-in-Boards übertragen?
Die Parameter werden in dem SRAM-Modul gespeichert. Ist das SRAM-Modul unbeschädigt und auf das neue Hauptboard übertragen, sind die darin enthaltenen Parameter nach dem Austausch verfügbar.
Die SRAM-Batterie muss funktionsfähig sein, um die Daten während der Reparatur über alle Ausfallzeiten hinweg gespeichert zu haben.
Überprüfen Sie immer, ob die Parameter korrekt und vollständig sind, bevor Sie die Maschine wieder in die Produktion bringen.
F5: Die Maschine läuft mit der Variante 18i-MA. Ist die A16B-3200-0325 auch für die Varianten 18i-TA und 180i geeignet?
Ja. Das A16B-3200-0325 ist das Hauptbrett für die Serie 18i-A / 180i-A-Plattform in ihren Varianten 18i-MA, 18i-TA, 180i-MA, 180i-TA und anderen innerhalb der Modell-A-Generation.
Die Unterschiede zwischen den Subtypen Bearbeitungszentrum (MA) und Drehzentrum (TA) liegen vor allem in der Softwarekonfiguration und den Parametern, nicht in der Hardware der Hauptplatine.
Das Brett selbst ist über die Plattform hinweg verbreitet.
