FANUC PROCESSOR BOARD A16B-3200-0060 A16B32000060 A16B-32OO-OO6O Die Daten werden von den Herstellern des Herstellers übermittelt.

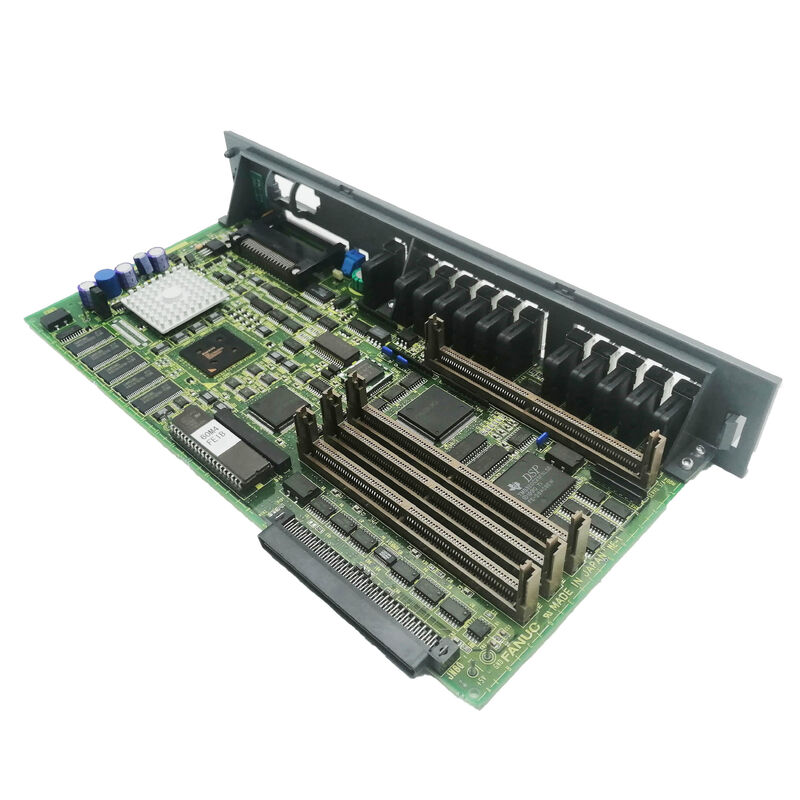

A16B-3200-0060∙ FANUC F15-TB / F15-MB Haupt-C-CPU-Mutterplatte ∙ Level-Up-CPU-Platte / Serie 15-B CNC / Dreh- und Bearbeitungszentren

Serie 15-B FANUCs Hochleistungs-Flaggschiff

Die FANUC-Serie 15-B war die Spitzenklasse der CNC-Produktpalette von FANUC.Die Serie 15 wurde für Maschinen entwickelt, die die höchste Achsenzahl verlangen., die komplexeste Bewegung und die größte Programmkapazität.

Konfigurationen der Serie 15-B:

F15-TB (Zentrum der Kurve):Die Serie 15-B ist für CNC-Drehmaschinen konfiguriert, die mehrfach-achsige Drehzentren mit mehreren Türmen, Unterspindeln und Y-Achsen-Fähigkeiten unterstützen.Die 15-B lieferte die Achsenzahl und die Rechenleistung für komplexe Dreh- und Fräszentren.

F15-MB (Betriebszentrum):Die Serie 15-B ist für Bearbeitungszentren konzipiert unterstützt große mehrsachsige Bearbeitungszentren mit 5-achsiger gleichzeitiger Interpolation, fortgeschrittener Blickvorhersage und vollständiger Steuerung des Werkzeugweges.

Das A16B-3200-0060 ist das Haupt-CPU-Motherboard sowohl für die F15-TB- als auch für die F15-MB-Konfigurationen die Zentralplatine, an die alle anderen Platinen und Module angeschlossen oder angeschlossen werden.

Wichtige Produktinformationen

Architektur des Motherboards Die Hintergründe für ein komplexes System

Die Serie 15-B war ein komplexes, Multi-Board-CNC-System.

• Optionelle Schlittenplatten (Servo-Schnittstelle, Grafikprozessor, Kommunikationsplatten)
• Speichermodule (FROM für Systemsoftware, SRAM für Parameter und Programme)
• Anzeigeoberfläche für das CRT- oder LCD-Bedienfeld
• Serielle Schnittstellen und I/O-Schnittstellen für Maschinenanschlüsse

Wenn die A16B-3200-0060 ausfällt, versagt die gesamte CNC - kein anderes Board kann die Abwesenheit des Haupt-CPU-Motherboards ausgleichen.

Anwendungsszenarien

Ausfall eines 5-Achsen-Bearbeitungszentrums der Baureihe 15-MB:Bei einem Bearbeitungszentrum der FANUC-Serie mit 15 MB, das gleichzeitig 5-Achsen-Konturarbeiten durchführt, tritt ein vollständiger CNC-Ausfall auf.Die A16B-3200-0060 ist mit den vorhandenen Optionsplatten und den neu installierten Speichermodulen ausgestattet, die vollständige 5-Achsen-CNC-Betrieb wiederherstellen.

Instandhaltung der Mehrturmdrehmaschine der Baureihe 15-TB:Ein komplexes Drehzentrum mit zwei Türmen mit Y-Achse und Unterspindel die die Plattform der Serie 15-TB betreibt erfordert einen Ersatz der Hauptplatine.Das A16B-3200-0060 Level-Up Main-C-Board stellt die volle Multi-Achs-Fähigkeit wieder her.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen der Serie 15-A und der Serie 15-B, und gilt dieses Brett für beide?

Die A16B-3200-0060 ist speziell für die 15-B-Plattform (F15-TB, F15-MB) beschrieben.Die Hauptplatinen für diese beiden Hardware-Generationen sind nicht austauschbar- Bestätigen Sie die CNC-Hardware-Generation der Maschine aus dem Namensschild, bevor Sie bestellen.

F2: Löscht der A16B-3200-0060-Austausch CNC-Parameter?

Die CNC-Parameter der Serie 15-B befinden sich in SRAM-Modulen separate Plug-in-Boards von der Haupt-CPU-Board. Wenn die SRAM-Module intakt auf den Ersatz A16B-3200-0060 übertragen werden,Alle Parameter sind erhaltenWenn auch SRAM-Module beschädigt sind, ist eine vollständige Parameterwiederherstellung aus dem Backup erforderlich.

F3: Welche Optionstafeln werden mit A16B-3200-0060 verbunden?

Die Optionsarchitektur der Serie 15-B variiert je nach Maschinenkonfiguration.Kommunikationsplatten (RS-232C)Alle diese Platinen müssen korrekt auf dem Ersatz-Hauptplatte wieder installiert werden, damit das System mit seiner vollen konfigurierten Leistungsfähigkeit funktioniert.

F4: Wird die A16B-3200-0060 auch in der Serie 150 verwendet?

Die FANUC Serie 150 ist eine Variante der Serie 15 mit hoher Achsenzahl, die in Übertragungsleitungen und Mehrfachanwendungen eingesetzt wird.Ob A16B-3200-0060 für die Konfigurationen der Serie 150 gilt, hängt von der spezifischen Hardwarevariante der Steuerung der Serie 150 ab.- Bestätigen Sie aus der entsprechenden Hardware-Dokumentation, bevor Sie eine Serie 150-Anwendung bestellen.
