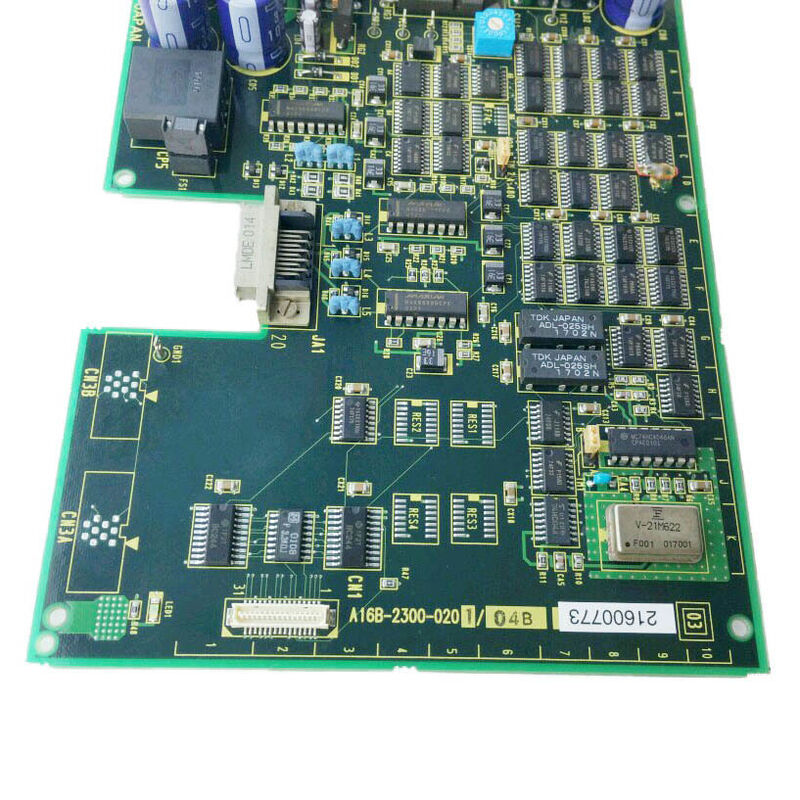

A16B-2300-0201 | FANUC 8,4-Zoll-Farb-LCD-Steuerplatine – Farbdisplay-Treiber / CNC-Bedienerschnittstelle / A16B-2300-Serie

Farb-LCD – eine entscheidende Veränderung in der Bedienerumgebung

Der Übergang von monochromen CRT-Displays zu Farb-LCDs in FANUC CNC-Bedienerschnittstellen brachte spürbare betriebliche Verbesserungen:

Farbunterscheidung:Statusinformationen, Alarmmeldungen, Werkzeugweggrafiken und Programminhalte können alle farblich gekennzeichnet werden. Aktive Achsen werden in einer anderen Farbe hervorgehoben als inaktive Achsen. Alarmmeldungen werden rot angezeigt. Der Normalstatus wird grün angezeigt. Bediener verarbeiten farbige Informationen schneller als monochrome Äquivalente.

Keine geometrische Verzerrung:CRT-Displays entwickeln mit der Zeit eine tonnen- und kissenförmige Verzerrung, wenn die Ablenkspule altert. LCD-Panels behalten während ihrer gesamten Lebensdauer ihre geometrische Genauigkeit – das angezeigte Raster ist nach zehn Jahren noch genauso quadratisch wie am ersten Tag.

Konsistenz der Hintergrundbeleuchtung:Während die Helligkeit des CRT-Phosphors im Laufe der Jahre abnimmt, behalten LCD-Hintergrundbeleuchtungen ihre Helligkeit bis zum Ende ihrer Lebensdauer bei und fallen dann abrupter aus – wodurch die Lebensdauer der Hintergrundbeleuchtung vorhersehbarer wird.

Kompakte Tiefe:LCD-Panels sind im Vergleich zur tiefen CRT-Röhrenbaugruppe körperlich dünn. Der 8,4-Zoll-Formfaktor ermöglicht ein komplettes farbiges CNC-Bedienfeld in einem kompakten Gehäuse.

Der A16B-2300-0201 steuert dieses 8,4-Zoll-Farb-LCD-Display und bietet alle Steuerfunktionen, die die farbige, grafische CNC-Schnittstelle des Bedieners erzeugen.

Wichtige Spezifikationen

Funktionen der LCD-Steuerplatine

Der A16B-2300-0201 führt mehrere Funktionen gleichzeitig aus, um das Anzeigebild zu erzeugen:

Empfang und Umwandlung von Videosignalen:Empfängt das Videoausgangssignal der CNC und wandelt es in das für das 8,4-Zoll-Farb-LCD-Panel erforderliche Format um – passend zur nativen Auflösung, Bildwiederholfrequenz und Signalspannungspegel des Panels.

Farbmanagement:Erzeugt die dreikanalige RGB-Ausgabe (Rot/Grün/Blau) an das Farbfilter-Array des LCD-Panels und erzeugt so den gesamten Farbumfang, der für klare, lesbare farbige Anzeigeinhalte erforderlich ist.

Anzeigezeitpunkt:Erzeugt die horizontale Synchronisation, die vertikale Synchronisation und die Pixeltaktsignale, die die Abtastung des LCD-Panels mit dem Videoinhalt synchronisieren.

Steuerung der Hintergrundbeleuchtung:Verwaltet den CCFL- oder LED-Hintergrundbeleuchtungsschaltkreis, regelt die Helligkeit und steuert die Ein-/Ausschaltsequenz für das Beleuchtungssystem des Panels.

Wenn die A16B-2300-0201 ausfällt, wird das Display dunkel oder zeigt fehlerhafte Farbinhalte an – während die zugrunde liegenden Bearbeitungsfunktionen der CNC normal weiterlaufen.

Anwendungsszenarien

Fehler bei der Farbanzeige auf der Kompakt-CNC:Ein FANUC CNC-System mit einem 8,4-Zoll-Farbbedienfeld verliert sein Display. Die CNC führt weiterhin Programme aus und reagiert normal auf E/A, wodurch bestätigt wird, dass die Hauptplatine der CNC intakt ist. Als Fehler wird die Farb-LCD-Steuerplatine A16B-2300-0201 identifiziert. Durch den Austausch wird die Vollfarbanzeige wiederhergestellt.

Farbverfälschung anzeigen:Ein 8,4-Zoll-Farb-LCD-Panel zeigt falsche Farben oder Farbstreifen. Nachdem sichergestellt wurde, dass das LCD-Panel selbst unbeschädigt ist, wird die Farbsignalerzeugung der Leiterplatte A16B-2300-0201 als Fehler identifiziert.

FAQ

F1: Erfordert A16B-2300-0201 nach der Montage eine Konfiguration?

Nein. Die LCD-Steuerplatine ist eine Hardwarekomponente – sie generiert Anzeigesignale basierend auf dem Videoeingang, den sie von der CNC erhält. Nach der Anpassung sind keine Softwarekonfiguration oder Parameteränderungen erforderlich. Die Anzeige sollte beim Einschalten sofort wiederhergestellt werden.

F2: Kann der A16B-2300-0201 ein 9,5-Zoll- oder 10,4-Zoll-LCD-Panel ansteuern?

Nein. Der A16B-2300-0201 ist speziell für 8,4-Zoll-Farb-LCD-Panels kalibriert. Die Timing-Parameter, die Auflösung und die Steuerung der Hintergrundbeleuchtung sind auf die Spezifikationen des 8,4-Zoll-Panels abgestimmt. Die Verwendung dieses Boards mit einem 9,5-Zoll- oder 10,4-Zoll-Panel würde zu einem falschen Bild führen. Für diese größeren Größen verwenden Sie A16B-2300-0081 (9,5 Zoll) bzw. A16B-2300-0085 (10,4 Zoll).

F3: Was ist das in A16B-2300-0081 erwähnte „MMCIV“ (die 9,5-Zoll-Variante)?

MMCIV steht für Multimedia Card IV – eine zusätzliche integrierte Funktion der 9,5-Zoll-Variante, die über die grundlegende Farb-LCD-Steuerung hinaus Multimedia-Funktionen bietet. Ob der A16B-2300-0201 über MMCIV oder eine gleichwertige Funktion verfügt, hängt von der spezifischen 8,4-Zoll-CNC-Bedienfeldkonfiguration ab, die er bedient.

F4: Wie unterscheide ich einen A16B-2300-0201-Fehler von einem defekten 8,4-Zoll-LCD-Panel?

Eine ausgefallene A16B-2300-0201-Steuerplatine verursacht typischerweise: völlig leeres Display trotz bestätigter intakter Hintergrundbeleuchtung; fehlerhaftes Farbsignal (falsche Farben auf dem gesamten Display); oder Verlust der Videosynchronisation (rollendes oder instabiles Bild). Ein ausgefallenes LCD-Panel weist typischerweise Folgendes auf: physische Schäden an der Paneloberfläche; Teilweiser Anzeigefehler (tote Zonen oder festsitzende Pixel); oder eine verschlechterte Bildqualität, die auf bestimmte Bereiche des Panels beschränkt ist. Tauschen Sie eine nachweislich funktionstüchtige A16B-2300-0201-Platine aus, um zu bestätigen, ob der Fehler in der Steuerplatine oder im Panel liegt.
