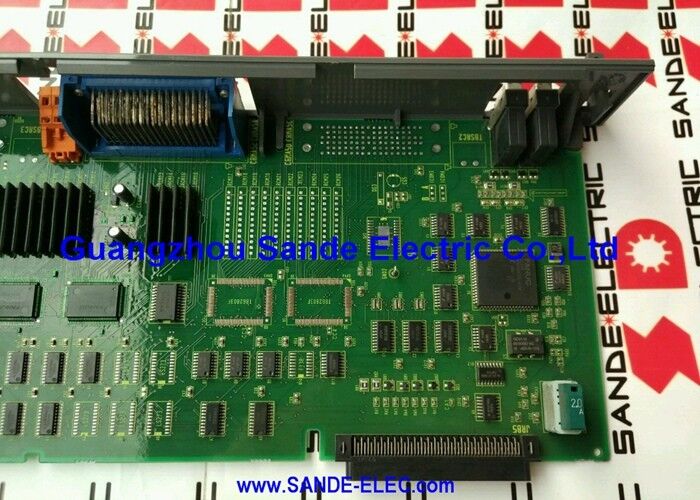

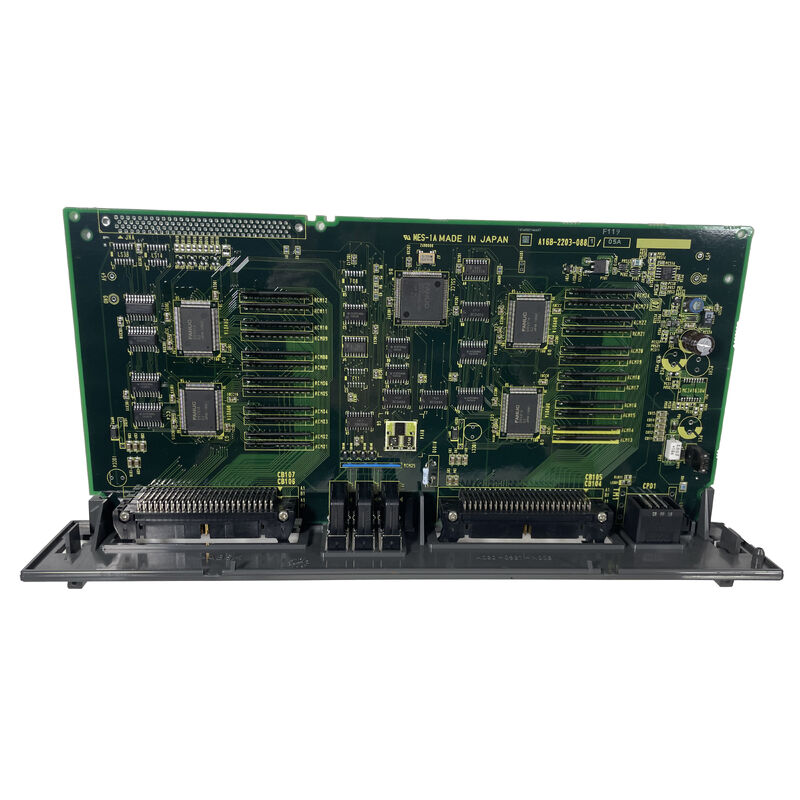

Fanuc A16B-2203-0881 Modul A16B22030881 A16B-22O3-O881

A16B-2203-0881∙ FANUC I/O Modul PCB 96DI / 64DO / MPG Ausgang / A02B-0309-C001 / Serie 16-C / 18-C / 21-C / 16i-TA

96 Eingänge, 64 Ausgänge und ein MPG-Port

Die A16B-2203-0881 ist eine dicht ausgestattete I/O-Board.und eine integrierte MPG-Ausgabe macht es zu einer der leistungsfähigsten Single-Board I/O-Lösungen im FANUC CNC-Ökosystem.

Die 96 DI / 64 DO-Signalzahl entspricht den Anforderungen eines voll ausgestatteten CNC-Bearbeitungszentrums oder Drehzentrums:

96 digitale Eingänge:Positionssensoren und Grenzschalter für Maschinenachsen und -anlagen; hydraulische Druck- und Durchflussbestätigung; Positionscodierung im Werkzeugmagazin; Türverriegelung und Sicherheitstorstatus;Sensoren für Kühlmittelsysteme; Schalter des Bedienfelds (Moduswahlstufen, Kontakte zur Überschreitung der Zufuhrgeschwindigkeit, Funktionsknöpfe); Spindelorientierung abgeschlossen; Bestätigung der Palettenklemmung/Ausklemmung;und Hilfsmaschinenschaltkreiszustandssignale.

64 digitale Ausgänge:Relais der Kühlmittelpumpe; hydraulischer Antrieb; Freisetzung der Achsbremse; Türschloss; Spindelstart- und Richtkontaktoren; Werkzeugmagazinantrieb; Palettenwechselvorrichtungen; Anzeigeleuchten für den aktiven Zyklus,Zufuhrhalte, Alarm und Maschinenzustand; Servoantrieb aktiviert; und Hilfs-M-Code-Relee-Ausgänge.

MPG-Ausgang:Der MPG-Ausgang (Manual Pulse Generator) stellt die Schnittstelle für den Handrad-Encoder zur Verfügung, der bei der manuellen Jogging-Positionierung verwendet wird.Die Bediener drehen das Handrad, um die Achsen in feinen Schritten zu bewegen. Die MPG liefert diese Positionsdaten vom Handrad an die CNC.

Schlüsselmerkmale

Innerhalb der Einheit A02B-0309-C001

Die A02B-0309-C001 ist das physische Gehäuse die E/A-Einheit, die in oder in der Nähe des elektrischen Schranks der Maschine montiert wird.

Die I/O-Einheit verbindet sich mit dem I/O-Link-Bus der CNC. Die A16B-2203-0881 als I/O-Link-Master-PCB (oder verbundener I/O-Knoten) verwaltet den bidirektionalen Datenaustausch:

• Feldverkabelung von Maschinenschaltern, Sensoren und Aktoren verbindet sich mit den Endblöcken der E/A-Einheit
• Der A16B-2203-0881 liest Eingabezustände und schreibt Ausgabebefehle über die 96/64 Signal-Komplement
• Alle 96 DI + 64 DO + MPG-Datenströme zwischen dem A16B-2203-0881 und dem PMC der CNC in jedem I/O-Scanzyklus

Wenn die A16B-2203-0881 ausfällt, wird die gesamte E/A der Maschine durch diese Einheit unterbrochen.

Anwendungsszenarien

Ausfall des Bearbeitungszentrums der Serie 16-C:Ein CNC-Bearbeitungszentrum der FANUC-Serie 16-C entwickelt PMC-Alarme, die eine breite Palette von Maschinenfunktionen beeinflussen.Der PCB A16B-2203-0881 im Inneren des PCB A02B-0309-C001 wird als Fehler identifiziert.Ersatz stellt die vollständige Funktion 96/64 wieder her.

Bei einem Fehler bei der MPG ist eine CNC der Baureihe 21-C zu verwenden:Ein manueller Jogging-Betrieb fehlschlägt rotation des Handrads erzeugt keine Achsenbewegung. Die MPG-Ausgabe auf der A16B-2203-0881 wird als Fehler identifiziert.Ersatz stellt Handradbetrieb zusammen mit allen 96/64 Maschine I / O wieder her.

Häufig gestellte Fragen

F1: Ist A16B-2203-0881 sowohl mit der Serie 16-C/18-C/21-C als auch mit der Serie 16i-TA kompatibel?

Die A16B-2203-0881 für die FANUC-Serie 16-C, 18-C und 21-C. Die IndiaMART-Liste erwähnt auch die Serie 16i-TA. Die I/O-Einheit A02B-0309-C001 wurde in diesen CNC-Generationen verwendet,und die A16B-2203-0881 ist die spezifizierte PCB in dieser Einheit für diese Systeme.

F2: Erfordert die Ersetzung von A16B-2203-0881 Änderungen des PMC-Programms?

Nein, das PMC-Programm adressiert die E/A durch die E/A-Verbindungsadresse.Ersetzen der A16B-2203-0881 durch einen korrekt installierten Ersatz an derselben I/O Link-Adresse stellt die I/O-Kommunikation ohne PMC-Programmänderung wieder her. Alle Funktionen 96/64 I/O und MPG nach der Montage vor der Rückführung in die Produktion überprüfen.

F3: Welche Alarmcodes weisen auf einen Ausfall von A16B-2203-0881 hin?

I/O-Verbindungsfehler, PMC-Alarme, die auf den dem Gerät A02B-0309-C001 zugewiesenen Adressbereich hinweisen,und sporadische oder vollständige I/O-Fehler, die nicht auf Feldverkabelungsfehler zurückzuführen sind, deuten darauf hin, dass der A16B-2203-0881 versagt haben kannBestätigen Sie die Integrität der Verkabelung über alle Endblöcke, bevor Sie feststellen, dass das Board versagt hat.

F4: Was ist die Höchsthöhe für A16B-2203-0881?

Die A16B-2203-0881 ist für den Betrieb bis zu einer Höhe von 1.000 Metern geeignet.Für CNC-Anlagen über dieser Höhe, die Eignung mit der technischen Dokumentation von FANUC bestätigen oder zusätzliche Kühlmaßnahmen anwenden.
