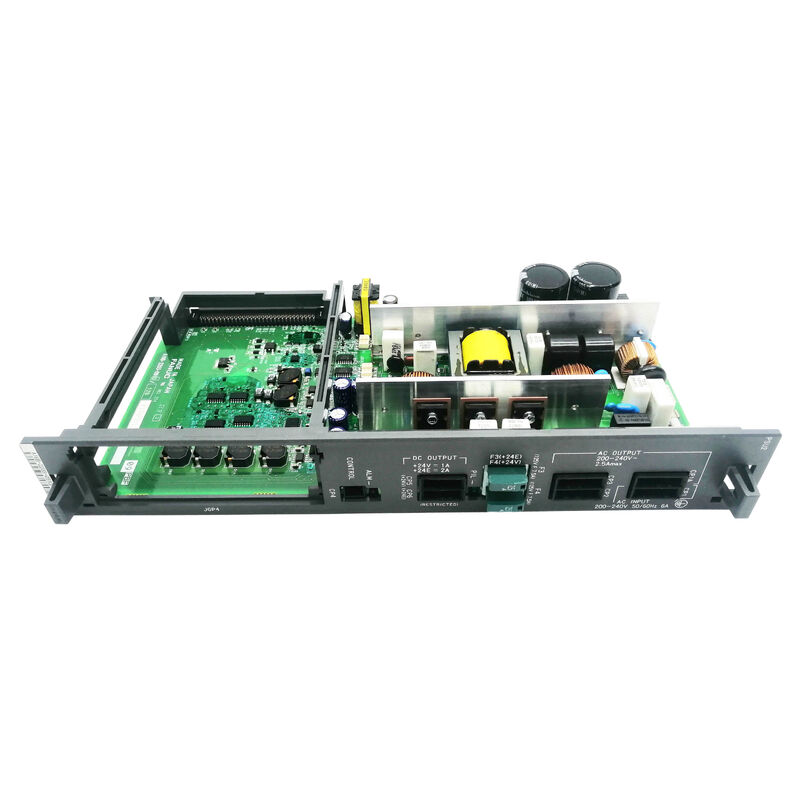

FANUC I/O-Board, unbenutzt, A16B-2203-0870, A16B22030870, A16B-22O3-O87O

A16B-2203-0870 | Leistungsplatine der Serie A16B-2203 von FANUC – CNC- und Antriebssysteme / Industrielle Automatisierung / Japan Original

A16B-2203 – Eine umfassende Leiterplattenserie

Die A16B-2203-Serie ist eine der umfangreichsten PCB-Familien von FANUC und deckt ein breites Spektrum an Platinentypen für CNC-Steuerungssysteme, Servoantriebsmodule, Spindelverstärker, I/O-Einheiten und Robotersteuerungshardware ab. Das Sortiment umfasst:

Leiterplatten für Servo- und Spindelantriebe:Einschließlich Alpha-i SPM HV-Verdrahtungsplatinen (0820–0822, 0627, 0628), SVM1-Verdrahtungsplatinen der αis-Serie (0660–0662, 0691) und SVM2-Verdrahtungsplatinen (0590–0592), die die physische Anschlussschicht innerhalb der Antriebsverstärkermodule bilden.

CNC-Systemoption und Erweiterungskarten:Einschließlich der OPTION-2-Achsenerweiterungsplatinen (0031, 0033) für die Serie 16/18, der Grafikkarten (0291, 0490) für die Serie 15 und der Servokommunikationskarten.

I/O- und Schnittstellenkarten:Einschließlich E/A-Modulplatinen (0881) für CNC-E/A-Einheiten und PMC-Erweiterungskarten für erweiterte Maschinensequenzlogik.

Leistungsplatinen:Einschließlich Platinen, die geregelte Stromverteilung, Stromüberwachung und Stromversorgungsfunktionen innerhalb von CNC- und Antriebshardwarebaugruppen bereitstellen.

Die A16B-2203-0870 ist in dieser Serie als Leistungsplatine bestätigt und übernimmt die Stromversorgungsfunktion innerhalb ihres spezifischen Hostsystems.

Wichtige Produktinformationen

Leistungsplatinen in der FANUC-Antriebsarchitektur

Leistungsplatinen der Serie A16B-2203 erfüllen je nach ihrer spezifischen Anwendung mehrere Rollen:

Verdrahtungs-/Leistungsplatinen in Antriebsmodulen:Hochstromplatinen mit Motorausgangsanschlüssen und DC-Bus-Schnittstellen in Servo- und Spindelverstärkermodulen. Diese Platinen verarbeiten den Motorstrom bei voller Nennleistung.

Netzteilplatinen:Platinen liefern geregelte interne Spannungen (Logikversorgungen mit 5 V, 15 V, 24 V) für die Steuerelektronik innerhalb der Antriebs- oder CNC-Hardware. Bei der A16B-2203-0910 handelt es sich beispielsweise um eine Stromversorgungsplatine für FANUC-Robotersteuerungen.

Stromverteiler:Platinen leiten Strom von einer zentralen Versorgung zu mehreren Funktionsplatinen innerhalb einer Baugruppe und sorgen so für Isolierung, Filterung oder Strombegrenzung.

Der A16B-2203-0870 erfüllt in seinem Hostsystem die durch diese Klassifizierung identifizierte Stromversorgungsfunktion.

Anwendungsszenarien

Fehler an der Antriebs- oder CNC-Leistungsplatine:Bei einer FANUC-CNC oder einem Antriebssystem tritt ein strombedingter Fehler auf. Der A16B-2203-0870 wird anhand seines Platinenetiketts als fehlerhafte Komponente identifiziert. Durch den Austausch wird die Leistungsfunktion wiederhergestellt.

Geplanter Wartungsersatz:In einer Produktionsanlage wird der A16B-2203-0870 als lokaler Ersatz vorgehalten, was eine schnelle Reaktion auf einen Fehler auf der Leistungsplatine ermöglicht.

FAQ

F1: Wie bestätige ich, dass die A16B-2203-0870 die richtige Platine für mein System ist?

Lesen Sie die Teilenummer vom Platinenetikett im Inneren der entsprechenden Host-Einheit ab. Wenn auf dem Etikett A16B-2203-0870 steht, handelt es sich um den bestätigten Ersatz. Querverweis mit der Ersatzteilliste im FANUC-Wartungshandbuch für das spezifische Systemmodell.

F2: Erfordert der Austausch von A16B-2203-0870 Parameteränderungen?

Leistungsplatinen speichern keine CNC-Parameter. Der Austausch des A16B-2203-0870 hat keine Auswirkungen auf gespeicherte Parameterwerte. Nach dem Einbau des Ersatzes sollte das System die normale Stromverteilung wieder aufnehmen. Stellen Sie nach der Montage sicher, dass alle Versorgungsspannungen innerhalb der Spezifikation liegen.

F3: Welche Sicherheitsvorkehrungen gelten vor dem Zugriff auf A16B-2203-0870?

Wenn sich der A16B-2203-0870 in einem Antriebsmodul befindet, müssen die DC-Bus-Kondensatoren vor dem Zugriff vollständig entladen werden. Wenn es sich um eine CNC-Steuerung handelt, muss die Einheit vollständig ausgeschaltet werden. Befolgen Sie das entsprechende Verfahren im FANUC-Wartungshandbuch und stellen Sie sicher, dass alle Spannungen sicher sind, bevor Sie interne Platinen anfassen.

F4: Ist A16B-2203-0870 spezifisch für eine bestimmte FANUC-Produktgeneration?

Das spezifische CNC-System oder die Antriebsmodulgeneration, die mit A16B-2203-0870 kompatibel ist, wird anhand der Ersatzteilliste des Hostsystems bestätigt. Die A16B-2203-Serie umfasst mehrere FANUC-Produktgenerationen – überprüfen Sie vor der Bestellung die entsprechende Hostsystemdokumentation.
