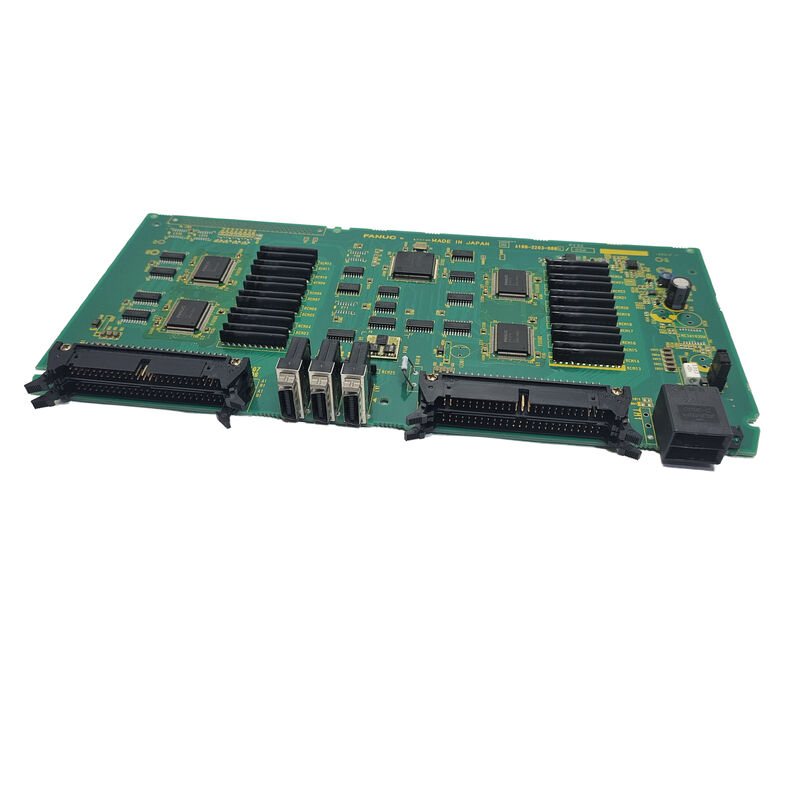

Gebrauchtes FANUC-Board A16B-2203-0754 A16B22030754 A16B-22O3-O754

A16B-2203-0754 | Sub-CPU-Karte der FANUC-Serie 16i-B – F16i-B CNC-Achsenerweiterung / „Neues“ aktualisiertes Design / A16B-2203-Serie

Serie 16i-B – Die Flaggschiff-Plattform der i-Generation

Die FANUC-Serie 16i ist der i-Generation-Nachfolger der Serie 16 und positioniert die leistungsfähigste CNC-Plattform von FANUC an der Spitze der Produktlinie der i-Serie. Die Modellbezeichnung „B“ kennzeichnet die zweite Hardwaregeneration dieser Plattform – ein Update des 16i-A mit verfeinerter Architektur, erweiterten Funktionen und verbesserter Servo- und Spindelleistung.

Die Serie 16i-B bedient die anspruchsvollsten Werkzeugmaschinenanwendungen: große mehrachsige Bearbeitungszentren mit 5-Achsen-Simultankonturbearbeitung, Drehzentren mit mehreren Revolvern, komplexe Verbundmaschinen, die Drehen und Fräsen kombinieren, und flexible Fertigungszellen, die die höchste Achsenanzahl und Programmkomplexität erfordern.

Wichtige Produktinformationen

Sub-CPU – Dedizierte Achsenverarbeitung

Die Sub-CPU-Karte der Serie 16i-B erweitert die Achsenverarbeitungsfähigkeiten der CNC über das hinaus, was die Haupt-CPU-Karte allein bietet. Dabei handelt es sich nicht um eine einfache Erweiterung, sondern um eine dedizierte Verarbeitungsarchitektur für zusätzliche Achsen.

Haupt-CPU:Verwaltet alle Standard-CNC-Funktionen – Programmausführung, Interpolation, Servokoordination, PMC-Kontaktplan, Anzeige und Kommunikation. Für eine Maschine innerhalb der Basisachsenanzahl ist dies ausreichend.

Sub-CPU (A16B-2203-0754):Übernimmt die Verantwortung für die Berechnung zusätzlicher Servoachsen und führt die Interpolation und Servokoordination für erweiterte Achsen aus. Die Sub-CPU entlädt diese Arbeit von der Haupt-CPU und stellt so sicher, dass das Hinzufügen weiterer Achsen nicht die Verarbeitungsleistung beeinträchtigt, die den Achsen zur Verfügung steht, die bereits von der Haupt-CPU verwaltet werden.

Das Ergebnis: Selbst vollständig konfigurierte Maschinen der Serie 16i-B mit hoher Achsenanzahl behalten konsistente Regelkreisraten und Interpolationsleistung über alle Achsen bei, da die Verarbeitungslast zwischen der Haupt-CPU und der Sub-CPU verteilt wird.

Anwendungsszenarien

Sub-CPU-Fehler des Hochachsen-Bearbeitungszentrums der Serie 16i-B:Ein 5-Achsen-Bearbeitungszentrum mit FANUC-Serie 16i-B-Steuerung entwickelt Alarme speziell für die von der CPU gesteuerten Subachsen. Von der Haupt-CPU verwaltete Primärachsen bleiben betriebsbereit. Als Fehler wird A16B-2203-0754 identifiziert. Durch den Austausch wird die Servofunktion der erweiterten Achse wiederhergestellt.

Überholung der CNC-Steuerung:Ein Bearbeitungszentrum der Serie 16i-B wird steuerungsüberholt. Die Sub-CPU-Platine A16B-2203-0754 wird zusammen mit der Haupt-CPU-Platine ausgetauscht, um die Verarbeitungshardware der CNC umfassend zurückzusetzen.

FAQ

F1: Wie viele zusätzliche Achsen unterstützt die Sub-CPU A16B-2203-0754 im 16i-B-System?

Die zusätzliche Achskapazität, die das Sub-CPU-Board in der Serie 16i-B bietet, hängt von der spezifischen Systemkonfiguration ab. Die Basisserie 16i-B unterstützt eine definierte Anzahl von Achsen auf der Haupt-CPU; die Sub-CPU erweitert diese um eine definierte Anzahl weiterer Achsen.

F2: Ist der A16B-2203-0754 mit Systemen der Serie 16i-A kompatibel oder ist er spezifisch für 16i-B?

In der Produktbeschreibung wird dies ausdrücklich als „SUB CPU BOARD 16I-B CONTROL“ ausgewiesen – die Bezeichnung 16i-B weist auf Hardware hin, die auf die B-Modell-Plattform abgestimmt ist. Der Einbau einer A-Modellplatine in ein B-Modellsystem (oder umgekehrt) birgt das Risiko einer Hardware-Inkompatibilität auf Bus- und Steckerebene. Bestätigen Sie vor der Bestellung immer die genaue CNC-Modellgeneration anhand des Maschinentypenschilds.

F3: Hat der Austausch von A16B-2203-0754 Auswirkungen auf CNC-Parameter oder Programme?

Nein. CNC-Parameter, Teileprogramme, Werkzeugdaten und PMC-Kontaktplanlogik befinden sich in SRAM- und FROM-Modulen – getrennt von der Sub-CPU-Platine. Der Austausch des A16B-2203-0754 hat keine Auswirkungen auf die gespeicherten Daten. Nach dem Einbau des Ersatzes stellt die Sub-CPU ihre Kommunikation mit der Haupt-CPU wieder her und das System initialisiert sich normal.

F4: Kann die CNC der Serie 16i-B ohne A16B-2203-0754 betrieben werden, wenn sie ausfällt?

Wenn die Sub-CPU-Karte ausfällt, sind nur die von ihr gesteuerten Achsen nicht verfügbar. Auf den Sub-CPU-Achsen werden Alarme angezeigt, während die Haupt-CPU-Achsen möglicherweise weiterhin funktionieren. Ob die Maschine im reduzierten Achsmodus betrieben werden kann, hängt von der Maschinenkonfiguration ab und davon, ob die Betriebsachsen allein sinnvolle Arbeit leisten können. Bei den meisten Maschinen führt der Ausfall einer gesteuerten Achse zum Produktionsstopp.

F5: Was unterscheidet das 16i-B-Sub-CPU-Board von der älteren Sub-CPU der Serie 16 (Modell B)?

Das Series 16 Model B (vor der i-Generation) verwendete eine andere Sub-CPU-Board-Familie – zum Beispiel die A16B-2203-0033-Class-Boards für das Series 18 Model B. Der 16i-B (i-Generation) nutzt eine völlig andere Hardwareplattform mit aktualisierter Prozessor- und Speicherarchitektur. Das „neue“ Sub-CPU-Board A16B-2203-0754 ist spezifisch für die 16i-B-Generation und kann frühere Sub-CPU-Boards des Modells B nicht ersetzen.
