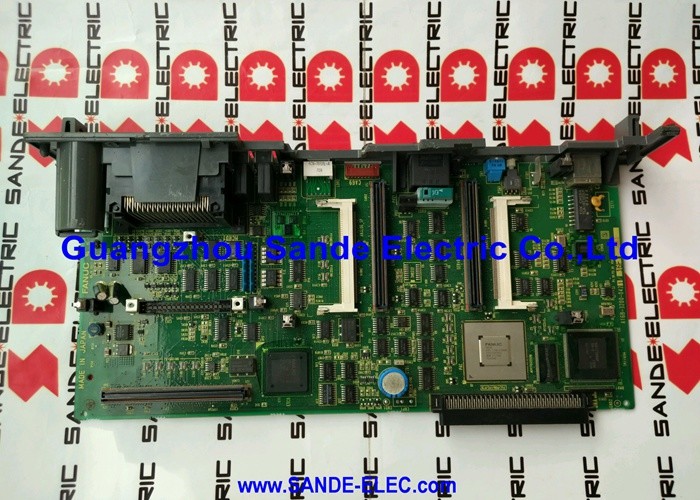

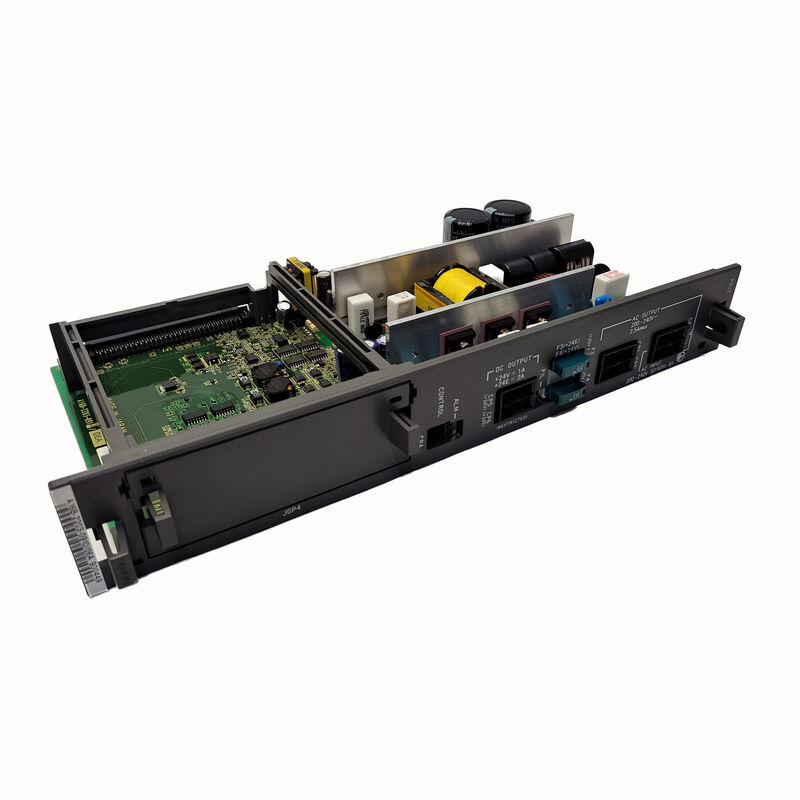

FANUC PCB-BOARD A16B-2203-0673 A16B22030673 A16B-22O3-O673

A16B-2203-0673 FANUC Alpha-I SVM2-80/80i Servo-Verkabelung

A06B-6114-H209 Der Servomodule SVM2-80/80i

Das FANUC-Wartungshandbuch B-65285EN/03 bestätigt: A16B-2203-0673 ist das Verkabelungssystem für das Servomodul A06B-6114-H209 SVM2-80/80i.Dies ist die 80A/80A-Doppel-Achsen-Variante der FANUC-Servomodule der Serie Alpha-I SVM-Familie.

Die Bezeichnung SVM2-80/80i kodiert die wichtigsten Spezifikationen des Antriebs:

• SVM= Servomodule (integrierte Zweiachsenantrieb)
• 2= Zwei Servoachsenkanäle
• 80/80= 80A Spitzenstromkapazität auf jeder Achse
• Ich= Typ i (Alpha-I-Generation, digitale Kommunikationsoberfläche FSSB)

Schlüsselmerkmale

Verkabelungskarte gegen Steuerkarte Zwei verschiedene PCBs

Das Servomodul A06B-6114-H209 enthält zwei HauptPCBs mit unterschiedlichen Funktionen:

Kabelplatte (A16B-2203-0673 ¢ dieses Erzeugnis):Das interne Signal-Routing-PCB transportiert Gate-Antriebssignale von der FSSB-Steuerungskarte zu den IGBT-Power-Transistor-Modulen.Leitet das aktuelle Feedback von den Transistor-Shunt-Widerständen zurück zur Steuerkarte, und bietet die externe Steckverbinderoberfläche, einschließlich der FSSB-Glasfaseranschlüsse, Motor-Encoderanschlüsse und I/O-Terminals.

FSSB-Steuerkarte (A16B-2100-074x / A16B-2101-004x):Die Servo-Intelligenzkarte kommuniziert mit der CNC über den FSSB-Seriebus, führt die Geschwindigkeits- und Stromkontrollschleifen aus,und erzeugt die PWM-Gate-Antrieb Befehle, die die Verkabelung Board Routen an die IGBT-Leistung.

Wenn ein Servomodul Fehler entwickelt, ist die Ermittlung, welche Leiterplatte ausgefallen ist, der erste Schritt ∙ Leiterplattenfehler manifestieren sich typischerweise als Signalvermittlungsprobleme oder Schnittstellenfehler,während Fehler an der Steuerkarte zu FSSB-Kommunikationsfehlern oder Kontrollalgorithmus-Alarmen führen.

Anwendungsszenarien

SVM2-80/80i-Fehler der Kabelplatte:Ein FANUC Alpha-I CNC-Servosystem entwickelt interne Modulfehler auf einem 80/80i-Laufwerk. Die FSSB-Steuerungskarte testet korrekt. Das A16B-2203-0673-Verkabelungssystem wird als Signalroutingfehler identifiziert.Ersatz stellt die korrekte Antriebsfunktion wieder her.

Innenwartung des Servomoduls:Das Servomodul SVM2-80/80i einer Produktionsmaschine wird intern gewartet. Das A16B-2203-0673 wird zusammen mit den Leistungstransistormodulen als Teil einer umfassenden Überholung des Servomoduls ersetzt.

Häufig gestellte Fragen

F1: Wie kann ich überprüfen, ob A16B-2203-0673 das richtige Kabelbrett für mein Servomodul ist?

Identifizieren Sie das Modell des Servomoduls anhand des vorderen Namensschildes ??, wenn darauf A06B-6114-H209 oder A06B-6114-C209 steht, A16B-2203-0673 ist die bestätigte Verkabelung.Das FANUC-Wartungshandbuch B-65285EN/03 bestätigt diese Aufgabe in der Alpha-I-SVM2-PCB-Tabelle. Lesen Sie auch das Etikett auf der installierten Platine selbst.

F2: Welche Servo-Alarme weisen speziell auf einen Fehler der Kabelplatte oder auf einen Fehler der Steuerkarte hin?

Ein Fehler der Verkabelungsplatte verursacht typischerweise: Ausfälle des optischen Signalweges des FSSB (wenn sich der optische Transceiver auf der Verkabelungsplatte befindet), Anomalien des Stromrückkopplungs von Transistorkorrentsensorkreisen,oder achsenspezifische Hardwarefehler, bei denen die Verbindung zur Stromversorgung unterbrochen wird. Fehler der Steuerkarte (A16B-2100-074x) verursachen typischerweise FSSB-Kommunikationswarnungen (SV-Alarm 8 oder 9) oder Geschwindigkeitsregelungsfehler.Die Unterscheidung zwischen den beiden erfordert Isolationsprüfungen mit der entsprechenden Wartungsdokumentation des Servoverstärkers.

F3: Kann die Leiterplatte A16B-2203-0673 ohne Ersatz der IGBT-Leistungstransistoren ausgetauscht werden?

Das Kabelbrett und die IGBT-Transistormodule sind separate Komponenten innerhalb der A06B-6114-H209.Wenn das Kabelbrett versagt hat, die IGBT-Module aber elektrisch gesund sind (überprüft durch Transistortest), muss nur die Verkabelungskabel ersetzt werden. Wenn jedoch der Ausfall der Verkabelungskabel durch einen IGBT-Ausfall verursacht wurde (Überstromschaden),Die IGBTs sind vor dem Einbau der neuen Verkabelung zu prüfen und je nach Bedarf auszutauschen..

F4: Ist A16B-2203-0673 austauschbar mit A16B-2203-0674 (SVM2-80/160i) oder A16B-2203-0675 (SVM2-160/160i)?

Nein. Jedes Kabelbrett ist spezifisch für sein Antriebsmodell die PCB-Layout, Transistor-Modulverbindungen und Stromempfindungsschaltkreise sind für die spezifischen Strommengen des Antriebs optimiert.Die Kommission wird die Kommission auffordern, ihre Stellungnahme zu unterbreiten., A16B-2203-0674 (80/160i) und A16B-2203-0675 (160/160i) sind nicht austauschbar, obwohl sie derselben SVM2-Antriebsfamilie dienen.

F5: Welche ESD- und Sicherheitsvorkehrungen gelten beim Umgang mit A16B-2203-0673?

Vor dem Öffnen des Servomoduls:Überprüfen Sie dann, ob der Gleichstrombus unter 30 V mit einem kalibrierten Voltmeter entladen wurde, bevor Sie auf interne Komponenten zugreifen. Der SVM2-80/80i Gleichspannungsbus arbeitet mit etwa 280 V Gleichspannung (von 200 V Wechselstrom-Eingang) und behält die Ladung auch nach dem Stromabbau bei.
