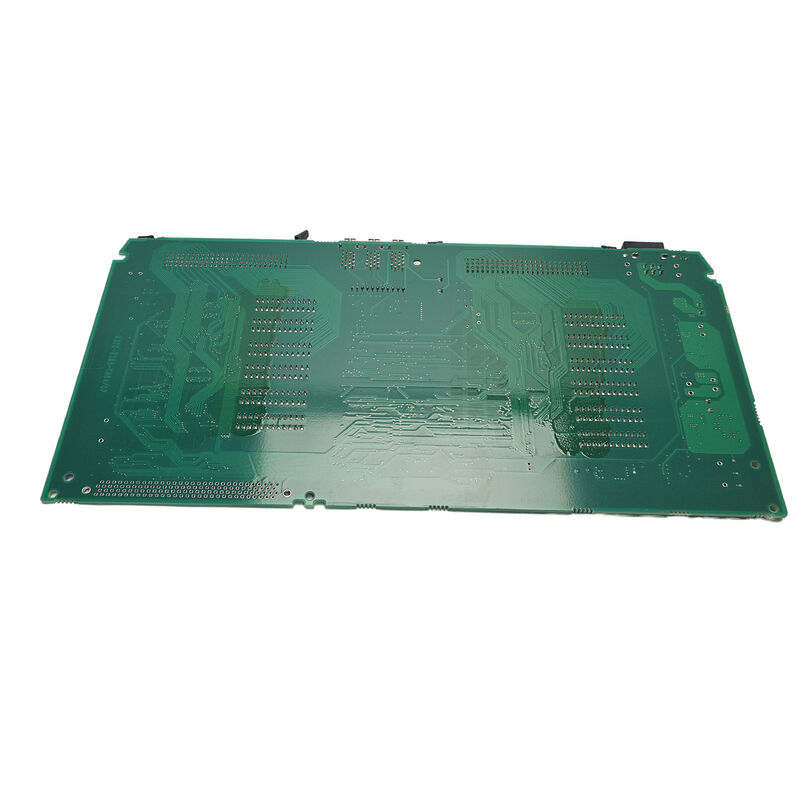

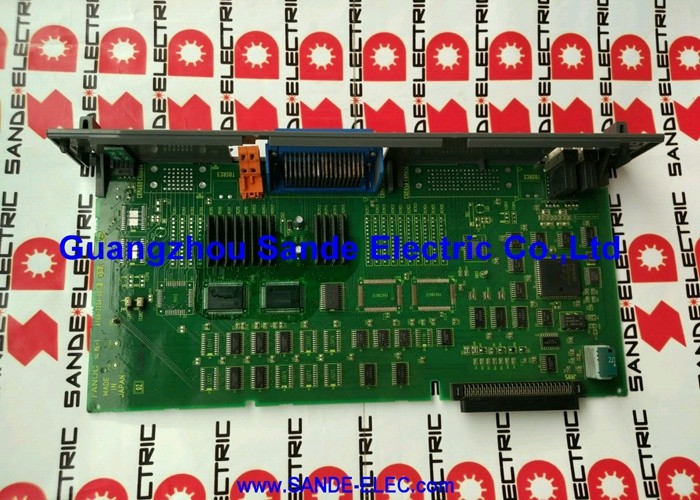

FANUC PCB-BOARD A16B-2203-0671 A16B22030671 A16B-22O3-O671

A16B-2203-0671 | FANUC A16B-2203-067x Alpha-I SVM-Servoverdrahtungsplatine – Servoantriebsplatine der Serie A06B-6114

A16B-2203-067x – Die Alpha-I SVM-Servoverdrahtungsplatinenfamilie

Die A16B-2203-0671 gehört zur A16B-2203-067x-Reihe – einer bewährten Familie von Verdrahtungsplatinen für FANUCs Servomodule der Alpha-I-Serie (Serie A06B-6114). Das FANUC-Wartungshandbuch B-65285EN/03 bestätigt, dass dieses Sortiment Verdrahtungsplatinen für Alpha-I SVM (Servomodul)-Zweiachsen- und Mehrachsenantriebe abdeckt:

Der A16B-2203-0671 an der niedrigsten nummerierten Position dieser Familie bedient eine definierte SVM-Antriebsvariante innerhalb der A06B-6114 Alpha-I-Servomodulreihe.

Wichtige Produktinformationen

Alpha-I SVM – Rolle der Verdrahtungsplatine

In der SVM-Architektur der FANUC Alpha-I-Serie dient die Verdrahtungsplatine (A16B-2203-067x) als interne Signalführungs- und Schnittstellenplatine im Servomodulgehäuse. Es verbindet:

Leistungsstufe zur Steuerkarte:Signalpfade zwischen den IGBT-Leistungstransistormodulen und der FSSB-Steuerkarte (Fibre-optic Servo Serial Bus) – zur Übertragung von Gate-Ansteuersignalen, Stromrückführung und Schutzsignalen.

Externe Schnittstellenanschlüsse:Die externen Anschlusspositionen des Antriebs – für die CNC-FSSB-Glasfaserverbindung, Encoder-Feedbackkabel und E/A-Signale – sind auf der Verdrahtungsplatine montiert und werden durch diese geführt.

Schutz- und Überwachungsschaltungen:Wärmeschutzsignale von den Leistungstransistormodulen und DC-Bus-Überwachungsschaltungen werden über die Verdrahtungsplatine mit der Schutzlogik der Steuerkarte verbunden.

Anwendungsszenarien

A06B-6114 Fehler auf der Platine des Servomoduls:Ein FANUC Alpha-I SVM-Servomodul entwickelt interne Signalfehler – korrekte Stromversorgung und Steuerkartenfunktion, aber Signalfehler zwischen den Platinen. Die Verdrahtungsplatine A16B-2203-0671 wird identifiziert. Durch den Austausch wird die korrekte Signalführung innerhalb des Servomoduls wiederhergestellt.

Überholung des Servomoduls:Ein FANUC Alpha-I-Servomodul wird einer umfassenden internen Wartung unterzogen. Die Verdrahtungsplatine A16B-2203-0671 wird im Rahmen der internen Erneuerung des Leiterplattensatzes ausgetauscht.

FAQ

F1: Wie bestätige ich, dass A16B-2203-0671 die Verdrahtungsplatine für mein Alpha-I-Servomodul ist?

Lesen Sie die Teilenummer vom Etikett der installierten Platine im Servomodul ab. Wenn dort A16B-2203-0671 steht, handelt es sich um den bestätigten Ersatz. Querverweis mit der Modellnummer des Servomoduls (auf dem vorderen Typenschild des Antriebs) und der PCB-Zuordnungstabelle des entsprechenden FANUC Alpha-Servoverstärker-Wartungshandbuchs.

F2: Ist die Verdrahtungsplatine (A16B-2203-0671) mit der Steuerkarte (A16B-2100-074x) identisch?

Nein. Die Alpha-I SVM enthält mehrere Leiterplatten mit unterschiedlichen Funktionen. Die Verdrahtungsplatine (A16B-2203-067x) übernimmt die interne Signalweiterleitung und die externe Anschlussschnittstelle. Die FSSB-Steuerkarte (A16B-2100-074x oder A16B-2101-004x) verwaltet die CNC-Kommunikation, den Geschwindigkeitsregelkreis und den Servosteuerungsalgorithmus. Damit das Servomodul funktioniert, müssen beide ordnungsgemäß funktionieren.

F3: Welche Sicherheitsvorkehrungen gelten vor dem Zugriff auf die Verdrahtungsplatine im Inneren eines Alpha-I-Servomoduls?

Schalten Sie die CNC und das Servosystem vollständig aus. Die DC-Bus-Kondensatoren des Servomoduls behalten nach dem Trennen der Netzstromversorgung eine gefährliche Hochspannung. Stellen Sie mit einem kalibrierten Voltmeter sicher, dass sich der DC-Bus unter 30 V DC entladen hat, bevor Sie das Modul öffnen. Befolgen Sie die Sicherheitsverfahren im Wartungshandbuch für den FANUC-Servoverstärker.

F4: Erfordert der Austausch von A16B-2203-0671 Änderungen der Servoparameter?

Nein. Servoparameter befinden sich im Hauptparameterspeicher der CNC. Nach dem Einbau der Ersatzverdrahtungsplatine und dem Zusammenbau des Servomoduls lädt die CNC während der Einschaltinitialisierung die Servoparameter auf das Modul herunter. Überprüfen Sie die korrekte Servoreaktion aller angeschlossenen Achsen, bevor Sie mit der Produktion fortfahren.
