A16B-2203-0662∙ FANUC αis SVM1-160i Servo-Verkabelungstafel A06B-6114-H106 / 160A Spitzen- / Steuerungskonto A20B-2100-0740

SVM1-160i Die Hochstrom-Einsachsmodule

The FANUC αis SVM1-160i (A06B-6114-H106) represents the second-highest current rating in the αis single-axis servo amplifier range — 160A peak servo output for driving large-frame servo motors on heavy machine tool axes.

Für den Kontext sind die kompletten αis SVM1-Bereichsschalen von SVM1-20i (20A) bis SVM1-360i (360A).

Große horizontale Bearbeitungszentren:X- und Y-Achsen mit erheblicher Masse, die für eine schnelle Querschnittsbeschleunigung ein hohes Spitzendrehmoment benötigen.

Schwerlastdrehtische:Positionierungssysteme für große Palettenwechsler oder mehrseitige Befestigungen, bei denen die Palettenmasse einen anhaltend hohen Servostrom erfordert.

Maschinen und Apparate für die Herstellung von SchleifmaschinenBei der Präzisionspositionierung unter erheblicher Schleifkraft ist sowohl eine hohe Stromstärke als auch eine hohe Servosteifigkeit erforderlich.

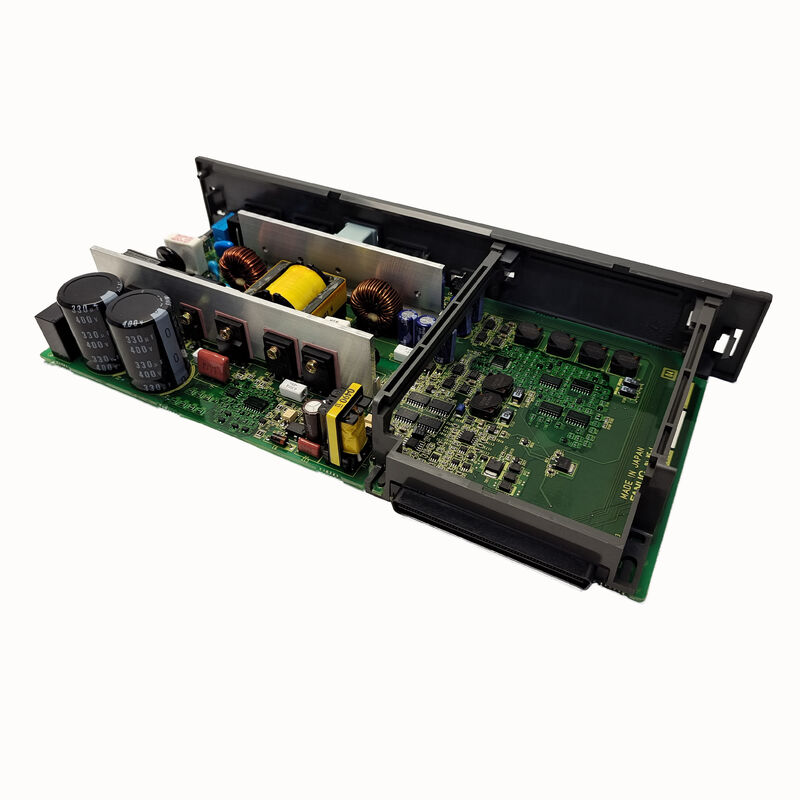

Das A16B-2203-0662 ist das Verkabelungssystem für dieses 160A-Modul

Schlüsselmerkmale

αis SVM1 Drahtplatten-Familie

Jeder Stromkennwert im αis SVM1-Bereich verwendet eine spezifische Verkabelungstafel, während die Steuerplatine auf verschiedenen Stromkennwerten verteilt werden kann:

Die 160A-Klasse des SVM1-160i erfordert IGBT-Geräte, Busleitungen,und Stromsensoren physikalisch größer als die in den 40A- oder 80A-Modulen, weshalb die Verkabelungstafel (A16B-2203-0662) eine unterschiedliche Teilnummer von ihren niedrigeren Bruderschaften hat.

Anwendungsszenarien

SVM1-160i Fehler der Servo-Leitung:Bei einem FANUC αis SVM1-160i-Modul (A06B-6114-H106) tritt ein Fehler auf, der auf die Verkabelungsplatte zurückgeführt wird, ein IGBT-Gate-Verbindungsfehler, der die Ausgabe des Antriebs in einer Phase unterbricht.Die Nummer A16B-2203-0662 wird ersetzt:, die korrekte Dreiphasen-Servo-Ausgabe wiederherstellt.

Instandhaltung von schweren Servoantrieben:Das schwere X-Achsen-Servomodul eines großen horizontalen Bearbeitungszentrums wird regelmäßig gewartet.Die Verkabelungsplatte A16B-2203-0662 wird zusammen mit der Steuerungsplatte A20B-2100-0740 als vollständige Erneuerung des internen Plattenbaus ersetzt..

Häufig gestellte Fragen

F1: Ist A16B-2203-0662 spezifisch für den SVM1-160i oder deckt er andere αis SVM1-Klassifikationen ab?

A16B-2203-0662 ist die spezifische Verkabelungskarte nur für SVM1-160i (A06B-6114-H106).0661 für 80iDiese Platten sind nicht austauschbar zwischen den Einstufungen.

F2: Was ist die Steuerplatte, die mit A16B-2203-0662 kombiniert wird?

Das Wartungshandbuch von FANUC α bestätigt: SVM1-160i (A06B-6114-H106) verwendet KabelplattenA16B-2203-0662und Kontroll-PCBEinheitliche DatenbankDer A20B-2100-0740 ist sowohl für den SVM1-160i als auch für den SVM-160i gängig und bietet für dieses 160A-Modul eine HRV-Stromsteuerung und eine FSSB-Schnittstelle.

F3: Welche Sicherheitsvorkehrungen für die Entladung sind vor dem Zugriff auf A16B-2203-0662 innerhalb des SVM1-160i erforderlich?

Der SVM1-160i enthält aufgrund seiner höheren Leistung eine größere Kondensatorbank als kleinere SVM1-Varianten.Folgen Sie der im FANUC-Wartungshandbuch vorgeschriebenen Wartezeit für die Entladung und überprüfen Sie mit einem kalibrierten Gleichstromvoltmeter, bevor Sie das Modulgehäuse öffnen.

F4: Erfordert der A16B-2203-0662-Austausch eine Neuaufnahme der Parameter der Servoachse?

Nein. Die Servo-Parameter (Motor-ID, Encoder-Typ, Verstärkung, Stromgrenzen) befinden sich im Hauptparameterspeicher der CNC. Der Austausch der Verkabelungsplatte hat keine Auswirkungen auf gespeicherte Parameter.Nach Montage des Ersatzes und Wiederherstellung des Moduls, stellt die CNC die FSSB-Servo-Kommunikation wieder her und wendet die vorhandenen Parameter für die Achse 160A an.

F5: Wird A16B-2203-0662 nur in der αis-Serie oder auch in der Standard-αi-Serie (nicht-S) verwendet?

Die A16B-2203-0662 wird für die αis-Serie SVM1-160i (A06B-6114-H106) bestätigt.Die Standard-αi SVM1-Serie (A06B-6096-H105 für SVM1-80 bei 80A als größter Standard-SVM1) erreicht 80ADie Bezeichnung 160i ist exklusiv für die αis-Verbesserungsreihe.
