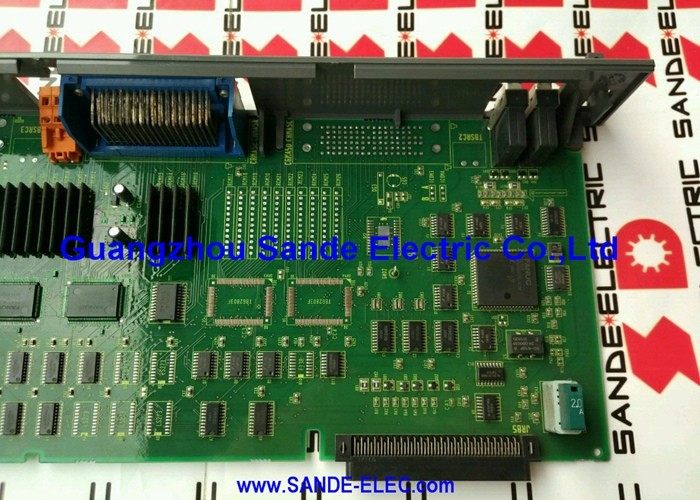

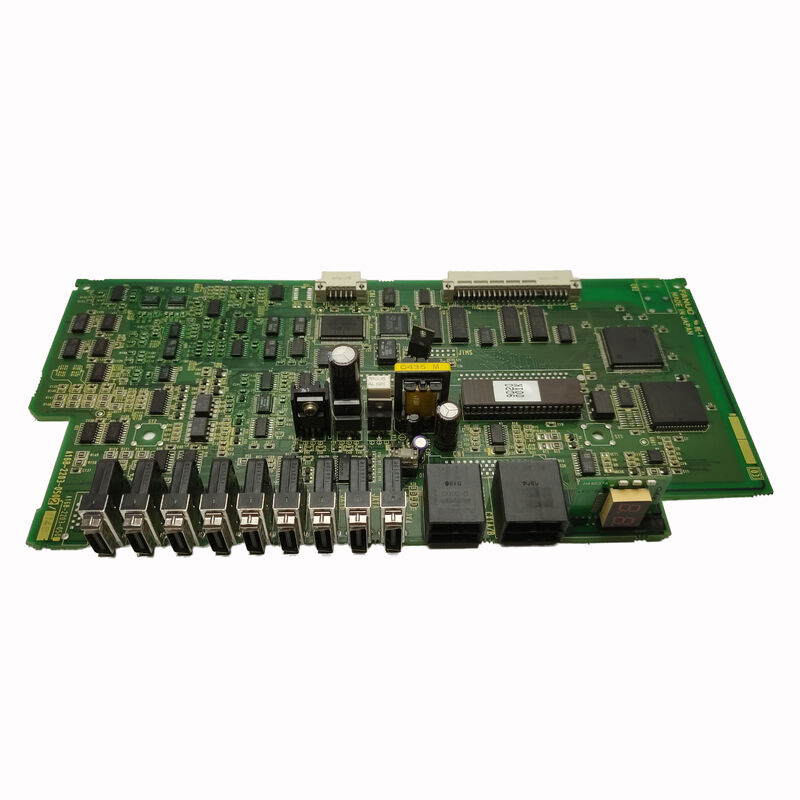

FANUC A16B-2203-0661 | Netzteil-Leiterplatte — A16B-2203 Serie, Stromversorgungsplatine für CNC- und Robotersteuerungen, Ersatzteil für industrielle Automatisierung, Herkunft Japan

Übersicht

Die FANUC A16B-2203-0661 ist eine Netzteil-Leiterplatte aus FANUCs A16B-2203-Platinenfamilie — einer Serie, die sowohl funktionale Steuerungsplatinen (Monitor-Leiterplatten, Achsenerweiterungsplatinen, Kommunikationsschnittstellen) als auch Netzteilplatinen für FANUCs CNC- und Robotersteuerungs-Produktlinie umfasst.

Die Netzteilplatine spielt eine grundlegende Rolle in der elektrischen Architektur der Steuerung: Jede andere Platine im System — die CPU, die Servo-Schnittstelle, die E/A-Platinen, die Anschlüsse des Bedienfelds — ist auf die Stromversorgung angewiesen, um stabile, korrekt geregelte Gleichspannungen innerhalb der spezifizierten Toleranzen zu liefern.

FANUCs Steuerungsnetzteildesigns wandeln die eingehende Wechselstromversorgung (typischerweise 200–240VAC in den Maschinen, in denen FANUC-Steuerungen am häufigsten anzutreffen sind) über eine geregelte Schaltwandlertopologie um, um die für die Elektronik des Systems erforderlichen mehreren Gleichspannungsversorgungen zu erzeugen.

Der Schaltwandleransatz — anstelle des älteren Linearregleransatzes — bietet einen hohen Wirkungsgrad (das Netzteil erzeugt weniger Abwärme bei gegebener Ausgangsleistung), eine weite Eingangsspannungs-Toleranz (das System bleibt über den gesamten internationalen Wechselstrombereich stabil, ohne manuelle Spannungsanpassung) und eine schnelle Reaktion auf Lasttransienten (die Regelungsschleife des Wandlers passt den Tastgrad innerhalb von Mikrosekunden an, wenn ein neues Modul Strom zieht, und verhindert so Spannungsabfälle, die Logikfehler in den Steuerkreisen verursachen könnten).

Die Platzierung der A16B-2203-0661 in der Steuerung — ob als eigenständige Netzteilplatine oder integriert in eine Rückwandplatine — folgt der standardmäßigen FANUC-Montagepraxis für ihre Generation.

Wie andere A16B-2203-Netzteile (insbesondere das -0370 für R-J3iB und das -0910 für R-30iA/R-30iB Steuerungen) ist das -0661 darauf ausgelegt, seine volle Nennleistung kontinuierlich innerhalb der thermischen Umgebung der Steuerung zu liefern, mit Schutzschaltungen, die auf Überlast-, Überspannungs- und Übertemperaturbedingungen reagieren, bevor Schäden auftreten.

Wichtige Spezifikationen

Warum Netzteilplatinen ausfallen — und warum sie wichtig sind

In der Hierarchie der CNC- und Robotersteuerungs-Wartung steht die Netzteilplatine an der Spitze der Kritikalitätsbewertung. Eine ausgefallene Netzteilplatine bringt die gesamte Steuerung zum Stillstand — keine CPU-Ausführung, keine Servo-Steuerung, keine Reaktion des Bedienfelds.

Jede nachgeschaltete Platine, jedes Modul und jeder Stromkreis ist gleichermaßen betroffen, da sie alle dieselbe Stromquelle nutzen.

Dies macht die Netzteilplatine sowohl zur wichtigsten Platine im System (da alles andere von ihr abhängt) als auch in der Praxis zu einer der häufiger ausgetauschten Platinen, da sie Bedingungen ausgesetzt ist, die den Verschleiß der Komponenten beschleunigen.

Der primäre Verschleißmechanismus ist die thermische Zyklisierung von Elektrolytkondensatoren.

Elektrolytkondensatoren sind die Arbeitspferde von Netzteilkreisen — sie speichern Energie während des Schaltzyklus des Wandlers, filtern die Ausgangsspannungs-Welligkeit und halten stabile Versorgungsspannungen während transienter Laständerungen aufrecht.

Sie enthalten einen flüssigen Elektrolyten, der für ihre Kapazität und ihren ESR (äquivalenten Serienwiderstand) unerlässlich ist, und dieser Elektrolyt verdunstet langsam im Laufe der Zeit, insbesondere bei erhöhten Temperaturen.

Wenn der Elektrolyt verbraucht ist, nimmt die Kapazität ab und der ESR steigt — was zu erhöhter Ausgangsspannungs-Welligkeit, verschlechterter transienter Reaktion und schließlich zu Instabilität oder vollständigem Ausfall der geregelten Ausgangsspannung führt.

Die Rate der Elektrolytverdunstung ist stark temperaturabhängig: Für jede 10°C Erhöhung der Betriebstemperatur über der Nenn-Betriebstemperatur des Kondensators halbiert sich die Lebensdauer ungefähr.

CNC- und Robotersteuerungen, die in nicht klimatisierten Produktionsumgebungen oder in Schrankkonfigurationen mit unzureichender Kühlung installiert sind, können eine beschleunigte Alterung der Kondensatoren erfahren.

Ein Netzteil, das in einer gut gekühlten, temperaturkontrollierten Umgebung 15–20 Jahre zuverlässigen Dienst leistet, kann in einer heißen Produktionsumgebung nach 8–10 Jahren Anzeichen eines Kondensatorversagens zeigen.

Anzeichen von Netzteilversagen und ihre Ursachen

Netzteilversagen äußern sich mit charakteristischen Symptomen, die die Art des Versagens widerspiegeln:

Vollständiger Verlust der Steuerleistung: Die Steuerung schaltet sich bei angelegter Hauptversorgung überhaupt nicht ein. Alle Kontrollleuchten sind aus, das Bedienfeld ist dunkel und keine Lüfter laufen. Dies deutet auf ein vollständiges Netzteilversagen hin — typischerweise ein ausgefallener primärer Schalttransistor, eine durchgebrannte Primärsicherung oder ein katastrophaler Ausfall des Eingangsgleichrichters.

Ein vollständiger Ausfall tritt oft plötzlich auf, manchmal nach einer Überspannung oder einem Einschaltstromereignis.

Instabiles System mit intermittierenden Alarmen: Die Steuerung läuft, generiert aber zufällige Alarme, die nicht mit einer bestimmten Maschinenfunktion korrelieren, sich nach einem Neustart beheben und unvorhersehbar wieder auftreten.

Dies ist die klassische Darstellung einer altersbedingten Kondensatordegradation — die Ausgangsspannung des Netzteils liegt bei geringer Last und Raumtemperatur innerhalb der Spezifikation, fällt aber bei voller Modulbelastung oder erhöhter Schranktemperatur aus der Spezifikation heraus.

Die digitalen Logikschaltungen in den CNC-Modulen sind empfindlich gegenüber der Versorgungsspannung — selbst ein 5%iger Abfall der +5V-Schiene kann Logikfehler verursachen, die sich als Systemalarme oder fehlerhafte Programmabläufe äußern.

Übertemperaturalarm: Die thermische Schutzschaltung des Netzteils erkennt, dass der Schalttransistor oder der Transformator seine sichere Temperatur überschreitet, und schaltet die Versorgung ab.

Dies kann auf einen ausgefallenen Lüfter im Schrank, blockierte Lüftungswege oder — auf der Platine selbst — erhöhte Verlustleistung aufgrund degradierter Komponenten hinweisen, die mehr Wärme als normal erzeugen, um die gleiche Ausgangsleistung aufrechtzuerhalten.

Eine Ausgangsschiene ausgefallen: Die Steuerung schaltet sich teilweise ein — einige Funktionen funktionieren, andere nicht.

Die +5V-Schiene ist möglicherweise in Ordnung (CPU und Logik funktionieren), während die +24V-Schiene fehlt (E/A-Platinen und Relaiskreise reagieren nicht).

Dieses selektive Versagen deutet auf einen bestimmten Zweig des Netzteilkreises hin und ist in der Regel auf Komponentenebene reparierbar.

Vorbeugende Wartung für langlebige Netzteile

Die Lebensdauer der A16B-2203-0661 kann durch proaktive Wartungspraktiken verlängert werden:

Geplante Kondensatorersetzung — eine vollständige Überholung der Elektrolytkondensatoren des Netzteils mit neuen Komponenten, die für die Betriebstemperatur ausgelegt sind — ist die effektivste vorbeugende Maßnahme. Die meisten spezialisierten FANUC-Reparaturzentren führen den Austausch von Kondensatoren als Standardteil der Netzteil-Überholung durch, unabhängig von den vorliegenden Symptomen.

Die proaktive Durchführung in 10-Jahres-Intervallen (oder früher in heißen Umgebungen) eliminiert die häufigste Fehlerursache, bevor sie ungeplante Produktionsausfallzeiten verursacht.

Wartung der Schrankkühlung — die Sicherstellung, dass die Lüfter des Schranks betriebsbereit sind, dass die Luftfilter sauber sind und den Luftstrom nicht behindern, und dass die Umgebungstemperatur im Bereich des Steuerungs-Schranks nicht konstant die Nennbetriebstemperatur der CNC überschreitet — ist ebenso wichtig.

Die Lebensdauer von Kondensatoren ist stark temperaturabhängig; jede Grad Celsius Reduzierung der Betriebstemperatur des Netzteils verlängert die Lebensdauer der Kondensatoren messbar.

FAQ

F1: Die Steuerung schaltet sich kurz ein und dann wieder aus, wobei die Lüfter für ein oder zwei Sekunden laufen. Ist das ein Netzteilfehler?

Dieses Symptom — kurzes Einschalten gefolgt von sofortigem Ausschalten — ist konsistent mit einem Überlastschutz-Auslöser. Das Netzteil startet, liefert Strom an die Module, erkennt, dass der gesamte Stromverbrauch den Schwellenwert seines Überstromschutzes überschreitet, und schaltet sich ab, um Schäden zu verhindern.

Häufige Ursachen: ein kurzgeschlossenes Modul (Module einzeln installieren, um das fehlerhafte zu identifizieren), ein ausgefallener Kondensator im Ausgangsfilter des Netzteils, der sich während des Starts als momentaner Kurzschluss darstellt, oder eine tatsächliche Verschlechterung des Stromgrenzwerts des Netzteils aufgrund gealterter Strommesswiderstände.

Das Entfernen aller nachgeschalteten Module und das Einschalten des Netzteils allein (wenn das Design dies zulässt) hilft zu isolieren, ob der Fehler im Netzteil oder in einem Modul liegt.

F2: Kann ein Tischmultimeter verwendet werden, um die A16B-2203-0661 vor der Installation zu testen?

Ein Multimeter kann die Ausgangsspannungen überprüfen, wenn das Board auf einem Prüfstand mit einer Dummy-Last, die die tatsächliche Last der Steuerung simuliert, eingeschaltet werden kann — das Testen ohne Last oder mit minimaler Last kann korrekte Spannungen zeigen, auch wenn das Netzteil aufgrund von grenzwertigen Kondensatoren unter realen Lastbedingungen keine Regelung aufrechterhalten kann.

Ein Prüfstandstest ist informativer als kein Test, aber der definitive Test ist der Betrieb in der tatsächlichen Steuerung mit dem vollständigen Modulsatz.

Wenn ein FANUC-Testgerät in einem Reparaturzentrum verfügbar ist, bietet dies die höchste Zuversicht in die Leistung des Boards vor dem Versand.

F3: Müssen nach dem Austausch der A16B-2203-0661 Parameter oder Einstellungen in der CNC neu konfiguriert werden?

Die Netzteilplatine selbst enthält keine programmierbaren Daten oder Einstellungen — sie hat keinen Speicher und keine benutzerkonfigurierbaren Register. Der Austausch erfordert keine Parameteränderungen in der CNC. Wenn jedoch der Netzteilfehler schwerwiegend genug war, um ein unkontrolliertes Spannungsereignis auf den Stromschienen der CNC zu verursachen, bevor die Schutzschaltungen ansprachen, ist eine Datenkorruption in den SRAM-Modulen (Parameter- und Programmspeicher) möglich.

Nach jedem Netzteil-Austausch nach einem Hard-Failure sollten Sie überprüfen, ob alle CNC-Parameter intakt sind, indem Sie kritische Werte anhand des letzten bekannten guten Backups überprüfen, bevor Sie die Maschine wieder in Produktion nehmen.

F4: Wie wird die korrekte Netzteil-Spannungsbewertung für die A16B-2203-0661 bestätigt?

Das Netzteil ist für den Standard-Eingangsspannungsbereich von FANUC-Steuerungen ausgelegt — typischerweise 200–240VAC, was den internationalen industriellen Versorgungsspannungsbereich abdeckt.

Die A16B-2203-0661 ist eine fest konfigurierte Platine und erfordert keine Spannungsbereichsauswahl oder Jumper-Einstellungen für verschiedene Versorgungsspannungen innerhalb des unterstützten Bereichs.

Die Eingangsspannungs-Spezifikation der Platine wird aus der FANUC-Produktdokumentation oder vom Etikett der Originalplatine bestätigt.

Das Stromversorgungsanschlussdiagramm der CNC in der elektrischen Dokumentation der Maschine identifiziert ebenfalls die Eingangsspannungs-Spezifikation.

F5: Ist die A16B-2203-0661 reparierbar, wenn sie aufgrund eines Kondensatorproblems und nicht aufgrund eines katastrophalen Komponentenversagens ausgefallen ist?

Ja. Kondensatorversagen ist eines der am besten zu reparierenden Szenarien für eine Netzteilplatine — die ausgefallenen Kondensatoren sind durch Sichtprüfung (aufgeblähte oder ausgelaufene Oberseiten), ESR-Messung mit einem geeigneten Tester oder einfach durch geplante Ersatzlieferung aufgrund des Alters identifizierbar.

Spezialisierte FANUC-Reparaturzentren führen diese Reparatur routinemäßig mit Kondensatoren durch, die auf die ursprüngliche Spannungsbewertung, Kapazität, Temperaturbewertung und physikalische Abmessungen abgestimmt sind.

Eine vollständig überholte und getestete A16B-2203-0661 von einem kompetenten Reparaturzentrum stellt eine effektive und kostengünstige Alternative zur Beschaffung einer neuen oder gebrauchten Platine zum vollen Marktpreis dar.
