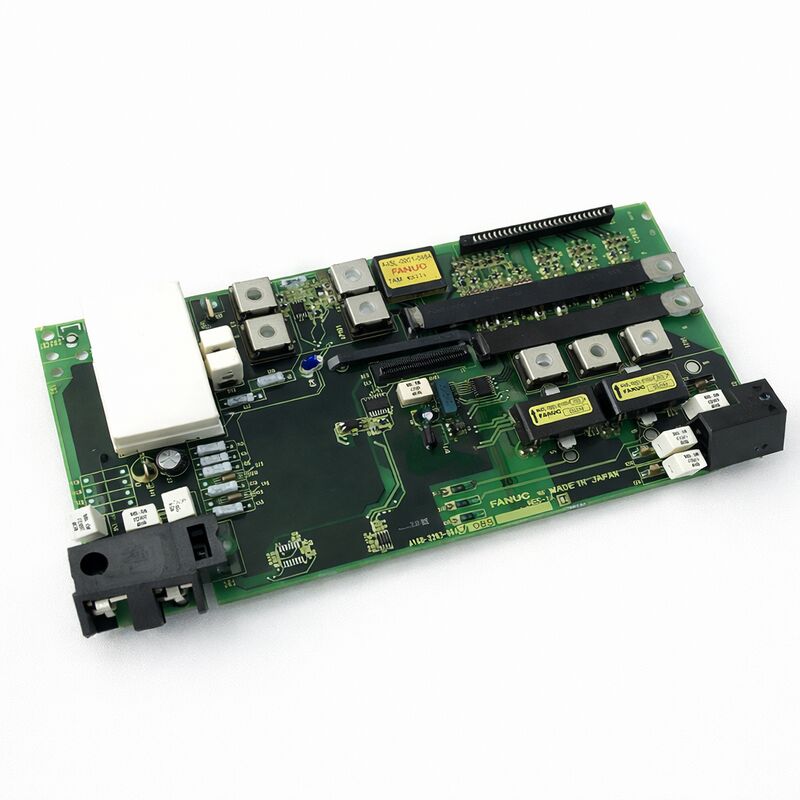

Teilnummer:A16B-2203-0640
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Stromversorgungsverkabelung PCB (Druckschirmplatte)
Reihe:Alpha i (αi)
Der A16B-2203-0640 ist die Stromleitungs-PCB, die in die Alpha-i-Stromversorgungsmodule von FANUC mit einer Leistung von 5,5 kW und einem Dreiphaseneingang von 200 VAC eingebaut ist.
Diese Platine übernimmt die internen Funktionen der Stromleitung, Signalkonditionierung und Steuerungsschnittstelle innerhalb des PSMi (Power Supply Module i) Gehäuses.
Es handelt sich um einen Ersatzteil für die PSMi-Einheit auf Bauteilsebene, der nicht als eigenständige Vorrichtung, sondern als interne Leiterplatte verwendet wird, die während der Wartung ausgetauscht werden kann, ohne die gesamte Stromversorgungsmoduleinheit auszutauschen.
Die Alpha-i-Stromversorgungsmodule von FANUC sind die aktiven Front-End-Gleichstrombusversorgungseinheiten in Alpha-i-Antriebssystemen.
Sie korrigieren die eingehende dreiphasige Wechselstromversorgung, halten die gemeinsame Gleichstrom-Busspannung aufrecht und geben die regenerierte Bremsenergie aus verlangsamten Servoachsen aktiv an die Wechselstromversorgung zurück.Die Verkabelung PCB ist die Schnittstelle Schicht zwischen der Hochspannung Stromabschnitt des Moduls und seine Steuerung Elektronik.
Es trägt die Signalbahnen, Schutzschaltkreise und die Hilfsstromverteilung, von denen das Modul abhängt.
Diese Platte ist in mehreren FANUC PSMi-Einheitsausführungen der 200 VAC-Eingangsklasse erhältlich, darunter die A06B-6110-H006, A06B-6115-H006 und A06B-6140-H006.
Jedes dieser Module ist ein 5,5-kW-Modul mit 200 VAC, das eine regenerative Energieversorgung in der Antriebsfamilie FANUC Alpha i ermöglicht.
| Parameter | Wert |
|---|---|
| Teilnummer | A16B-2203-0640 |
| Hersteller | FANUC Corporation |
| Art der Ware | Stromversorgungsleitungen |
| Aufstellungsreihe | Die in Absatz 1 genannten Angaben sind zu beachten. |
| Antriebsreihe | FANUC Alpha i (αi) |
| Eingabe des Hostmoduls | 200 VAC, 3-Phasen |
| Beurteilung des Hostmoduls | 5.5 kW |
| Typ des Hostmoduls | Leistungswiederherstellende (PSMi) |
| Kompatible Einheiten | Die in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführt. |
| Regenerationsmethode | Aktive Rückkehr zur AC-Versorgung |
| Kühlung | Modul mit Lüfterkühlung (Lüfter auswechselbar ohne Abmontage) |
| CNC-Kommunikation | Glasfaserverbindung |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Speichertemperatur | -20 60°C |
| Luftfeuchtigkeit | 75% RH max (nicht kondensierend) |
| Verfügbare Lage | Neu / renoviert / repariert |
In einem FANUC Alpha i Antriebssystem ist der PSMi der einzige Anschlusspunkt an die Hauptstromversorgung.
Der PSMi korrigiert den dreiphasigen Eingang zu einem regulierten Gleichspannungs-Bus, typischerweise um 283 bis 339 VDC für Module der 200-VAC-Eingangsklasse, und hält diesen Bus für die angeschlossenen Verstärker aufrecht.
Die Leistung von 5,5 kW der A06B-6110-H006-Familie stellt diese Module am kleineren Ende des Alpha i PSMi-Bereichs.
Sie eignen sich für Antriebssysteme mit beschränkter Gesamtlast des Motors in einer Ein- oder leichten Zwei-Achsen-Konfiguration oder für Maschinen mit Motoren, die keine gleichzeitige starke Beschleunigung erfordern.Größere Maschinen verwenden höhere PSMi-Einheiten mit unterschiedlichen PCB-Verkabelungen.
Die A16B-2203-0640 ist die interne Leiterplatte, die es dem PSMi ermöglicht, diese Funktionen auszuführen.
Entfernen Sie dieses Board und das PSMi kann nicht funktionieren. Ersetzen Sie ein fehlerhaftes und das PSMi kehrt zu einem Bruchteil der Kosten und der Vorlaufzeit für die Beschaffung eines vollständigen Ersatzmodules in Betrieb.
Die Leistungsregeneration ist ein charakteristisches Merkmal des Alpha i PSMi.
Die kinetische Energie der beweglichen Teile der Maschine und des Motorrotors wird in elektrische Energie umgewandelt.
In der PSMi erfasst ein aktiver Front-End-Schaltkreis auf dem Strombereich diese Energie und gibt sie an das Wechselstromnetz zurück.
Diese Regenerationsfunktion verringert den Energieverbrauch in Maschinen mit häufigen Beschleunigungs- und Verzögerungszyklen.
Es eliminiert auch die thermische Belastung durch Widerstandsbremsen, wodurch die Schranktemperatur und die thermische Belastung anderer Komponenten reduziert werden.
Die Leitungsplatte A16B-2203-0640 unterstützt diese Regenerationsfunktion als Teil der Gesamtschaltkreis-Architektur des PSMi.
Es stellt die Schnittstellenwege zwischen der aktiven Front-End-Stufe und dem Steuerkreislauf des Moduls bereit.
Das Alpha i-Antriebssystem von FANUC verwendet Glasfaserkabel zur Kommunikation zwischen dem PSMi und den Verstärkermodulen.
Glasfaserverbindungen beseitigen Probleme mit der Bodenschleife, sorgen für Lärmimmunität in der elektrisch rauen Umgebung eines Antriebshaus und ermöglichen lange Kabelläufe ohne Signalzerstörung.
Die A16B-2203-0640 ist als Teil des internen Designs der PSMi mit dieser Kommunikationsarchitektur verbunden.
Eine bemerkenswerte Funktionsfähigkeit der Alpha i PSMi-Familie: Die Kühlventilatoren können ohne Abmontage des Moduls ausgetauscht werden.
Ein Lüfterfehler ist ein häufiger Feldfehler bei Komponenten des Antriebshaus.
A replaceable fan that can be swapped during scheduled maintenance — without disturbing the power connections or removing the module from the cabinet — significantly simplifies thermal maintenance on these units.
Der A16B-2203-0640-Leiterplattenwechsel ist eine Reparatur auf Bauteilsebene, die das Öffnen des PSMi-Gehäuses und die Arbeit im Inneren des Moduls erfordert.geeignete Werkzeuge, und Kenntnis der FANUC-Antriebs-Hardware.
Vor dem Öffnen des Moduls muss der Hauptantriebsbus vollständig entladen sein.
Die Gleichspannung des Buses bleibt mehrere Minuten nach dem Abschalten vorhanden, wenn die Buskondensatoren entladen.
Dieser Reparaturweg ist gerechtfertigt, wenn die Leistungsabteilung des PSMi-Moduls und die externe Hardware in gutem Zustand sind und der Fehler speziell auf der Verkabelungsplatte isoliert ist.Zu den häufig mit der Verkabelung des PCB verbundenen Fehlern gehören Kontrollsignalfehler, Schutzschaltkreislauffehler und Ausfälle der Hilfsstromverteilung.
Bestätigen Sie, dass der Fehler in dieser Platine liegt, bevor Sie weitermachen. Ein vollständiger Austausch des PSMi-Moduls kann der geeignete Weg sein, wenn der Fehler in der Hochspannungs-Stromversorgung liegt und nicht in der Verkabelung.
F1: Das PSMi zeigt einen LED-Alarm an, aber es gibt keine Fehler des Antriebssystems. Könnte die A16B-2203-0640 die Ursache sein?
PSMi-LED-Alarme ohne Verstärkerfehler nachgeschaltet weisen häufig eher auf die interne Schaltung des Netzteilmoduls als auf das Antriebssystem hin.
Die Verkabelung der Leiterplatte übernimmt Steuerungssignale und Schutzschaltkreise. Fehler in diesen Bahnen erzeugen Alarme auf PSMi-Ebene, ohne die Verstärkermodule notwendigerweise auszulösen.
Überprüfen Sie das Alarm-LED-Muster mit dem Wartungshandbuch Alpha i, um die Fehlerkategorie zu ermitteln, bevor festgestellt wird, ob die Verkabelungsplatte das betroffene Bauteil ist.
F2: Ist es sicher, das PSMi-Gehäuse zu öffnen, um die A16B-2203-0640 unmittelbar nach dem Abschalten zu ersetzen?
Nein, die DC-Kondensatoren im PSMi halten nach dem Stromausfall mehrere Minuten lang die Ladung.
Wait until the DC bus voltage has discharged to a safe level — confirmed by measuring across the DC bus terminals with an appropriately rated voltmeter — before opening the module or handling internal components.
Verlassen Sie sich nicht nur auf die vergangene Zeit; messen Sie immer.
F3: In welchen spezifischen PSMi-Einheitvarianten ist der A16B-2203-0640 installiert?
Diese Leiterplatte ist in den FANUC Alpha i PSMi 5,5 kW, 200 VAC Stromversorgungsmodulen A06B-6110-H006, A06B-6115-H006 und A06B-6140-H006 eingebaut.
Vor der Beschaffung von Ersatzteil-PCBs wird immer die spezifische Einheitenspezifikation auf dem Moduletikett bestätigt.
F4: Kann der A16B-2203-0640 repariert werden, anstatt ersetzt zu werden?
Komponentenreparatur ist manchmal für die Verkabelung von Leiterplatten, abhängig vom Fehler, möglich.
Fehler, die sich auf proprietäre FANUC-ICs oder beschädigte PCB-Spuren beziehen, sind möglicherweise nicht möglich.
Eine Platte, die durch einen Stromfehler durch Feuer oder durch einen Bogen beschädigt wurde, sollte nicht repariert werden, sondern ersetzt werden. Die Unversehrtheit des Substrats kann nach solchen Ereignissen nicht angenommen werden.
F5: Erfordert der PSMi nach dem Austausch der Verkabelungsplatte eine Einstellung oder Initialisierung von Parametern?
Die PSMi-Leiterplatte trägt nicht die Steuerungsparameter wie ein CNC-Speichermodul.
Nach der Installation ist zu überprüfen, ob das Modul ohne LED-Alarme ordnungsgemäß angetrieben wird und ob die Gleichspannung des Gleichspannungsbusses bei Antriebsbetrieb das normale regulierte Niveau erreicht.
Überprüfung der korrekten Kommunikation zwischen CNC und Antrieb über die Glasfaserverbindung.
