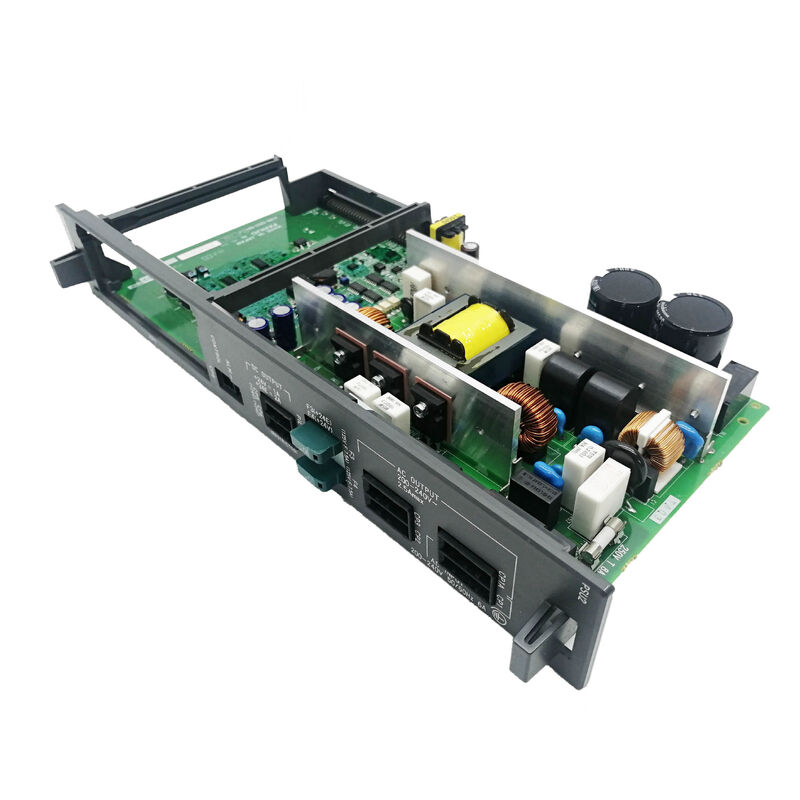

FANUC PCB für SERVO-Verstärker A16B-2203-0454

A16B-2203-0454 ♫ FANUC Alpha SVM1-130 Strom-/Verkabelungs-Board ♫ A06B-6096-H106 / 130A Einfachachse / FSSB / 16i21i

A06B-6096-H106 Die SVM1-130 Alpha-Servomodule

Das Handbuch des GE Fanuc Alpha Servoverstärkers (B-65165E/02) bestätigt:A16B-2203-0454 ist die Verkabelungstafel für das A06B-6096-H106 SVM1-130 FANUCs einsachsige Alpha-Servomodul der Serie bei Spitzenstromkapazität von 130AEs handelt sich hierbei um einen Hochstrom-Ein-Achsenantrieb, der die anspruchsvollsten Servoachsen in großen CNC-Werkzeugmaschinen bedient.

Das SVM1-130 ist ein 90 mm breites Servomotivmodul, das das gleiche physikalische Format wie die SVM2-Zwei-Achsen-Module dieser Baureihe hat.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.

Schlüsselmerkmale

SVM1-130  Anwendungen für große Maschinen mit Servo

Der SVM1-130 ist für große Maschinenanwendungen ̇ Werkzeugmaschinen mit schweren Achsen konzipiert, die einen anhaltend hohen Servostrom benötigen, der über die Kapazität der Standard-Servomodule von 40A oder 80A hinausgeht:

Schwere Bearbeitungszentren:Große horizontale Bearbeitungsstätten mit schweren Paletten und großen Säulen- oder Schiebemassen erfordern einen hohen Servostrom, um die Positionierungsgenauigkeit unter kombinierten Schwerkraft- und Schneidkraftbelastungen zu erhalten.

Motoranwendungen:Der SVM1-130 ist für die Antriebsleistung von FANUC Alpha-Servomotoren der Klassen a22/3000 und a30/3000 ‡ Hochleistungs-Servomotoren geeignet, die in den anspruchsvollsten CNC-Werkzeugmaschinenanwendungen verwendet werden.

Z-Achse mit großem Drehpunkt:Die primäre Z-Achse einer schweren CNC-Drehmaschine mit großer Sattel- oder Werkzeugpfostenmasse kann die 130A-Leistung des SVM1-130 für eine ausreichende Servoleistung erfordern.

Anwendungsszenarien

SVM1-130-Verschlagung der Stromversorgung:Bei einem Servomodul von FANUC Alpha SVM1-130 in einem großen Bearbeitungszentrum treten interne PCB-Fehler auf. Die IGBT-Transistoren sind gesund, aber der Antrieb reagiert nicht richtig.Die Leitung/Stromplatte A16B-2203-0454 ist identifiziert- Ersatz stellt korrekte interne Signalvermittlung wieder her.

HRV3-Upgrade:A facility upgrading a Series 16i/18i/21i machine tool to HRV3 servo control replaces the A06B-6096-H106 board set — A16B-2203-0454 (wiring board A16B-2203-045X) paired with A20B-2100-054X (control card) to complete the HRV3 configuration.

Häufig gestellte Fragen

F1: Wie überprüfe ich, ob A16B-2203-0454 das richtige Kabelbrett für meinen SVM1-130 ist?

Identifizieren Sie das Servomodul anhand des vorderen Namensschildes ??, wenn darauf A06B-6096-H106 steht; A16B-2203-0454 ist die bestätigte Verkabelung.Das Handbuch des GE Fanuc Alpha Servoverstärkers B-65165E/02 bestätigt diesen Auftrag direkt. Lesen Sie auch das Etikett auf der installierten Verkabelung selbst.

F2: Was ist der Unterschied zwischen der Standardsteuerungskarte (A16B-2202-0790) und der HRV3-Version (A20B-2100-0542)?

A16B-2202-0790 ist die Standard-Alpha-Servo-Steuerungskarte für den SVM1-130.Die frühere Variante) ist die HRV3-fähige Steuerkarte, die den FANUC-Servo-Algorithmus High Response Vector Control 3 bietet, der eine schnellere Stromschleifenantwort und eine verbesserte Positionsgenauigkeit bietetBei der Verwendung von HRV3 müssen sowohl das Verkabelungskabel (A16B-2203-045X) als auch die Steuerkarte (A20B-2100-054X) gleichzeitig die HRV3-Varianten sein.

F3: Welche Servo-Alarme zeigen einen A16B-2203-0454 Verkabelungsplattenfehler gegenüber einem IGBT-Transistorfehler?

IGBT-Transistorfehler erzeugen Überstrom- oder Überstromüberstrom-Erkennungswarnungen (SV-Alarm 9 oder ähnliches), die typischerweise unmittelbar nach dem Einschalten des Antriebs erfolgen.Ein Ausfall des Drahtplatzes kann als Ausfall des Torantriebs auftreten (Transistoren schalten trotz einer gesunden Stromversorgung nicht ein), Anomalien der Stromrückkopplung oder unregelmäßiges Alarmverhalten trotz gesunder IGBT-Transistoren, die durch statischen Test verifiziert wurden.Wenn die IGBT-Transistoren den statischen Widerstandstest bestehen, aber der Antrieb immer noch Fehler auf aktivieren, ist der A16B-2203-0454 der nächste diagnostische Fokus.

F4: Welche Sicherheitsvorkehrungen gelten vor dem Zugriff auf die A16B-2203-0454 innerhalb der A06B-6096-H106?

Der SVM1-130 Gleichspannungsbus arbeitet mit einer Leistung von ca. 280-325 V Gleichspannung von seinem AC-Eingang von 283-325 V. Diese Spannung besteht auch nach Entfernen des Netzes.Überprüfen Sie, ob der Gleichspannungsbus unter 30 V ist, indem Sie ein kalibriertes Voltmeter verwenden, bevor Sie auf interne Platinen zugreifen. A16B-2203-0454 mit einem antistatischen Armband auf einer ESD-sicheren Oberfläche behandeln.

F5: Erfordert der A16B-2203-0454-Austausch einen Wiedereinsatz des Servoparameters?

Die Servo-Parameter befinden sich im Parameterspeicher der CNC, nicht in der Verkabelungskarte des Servomoduls.Die CNC lädt Servoparameter während der Einschaltinitialisierung herunter.. Vor der Rückführung der Maschine in die Produktion überprüfen Sie die korrekte Servoantwort auf der Achse bei geringer Drehzahl.
