A16B-2203-0331 | FANUC Spindelantriebs-Steuerplatine der Serie 6102 – A06B-6102 / A06B-6088 SPM-Kompatibilität / Doppel-LED-Anzeige

A06B-6102 – Alpha-Spindelantriebsserie

Die Produktlinie der FANUC Alpha Spindelverstärker deckt mehrere Antriebsgenerationen und Modellfamilien ab. Der A06B-6102 ist eine dieser Familien – eine Spindelverstärkerserie, die in FANUC-CNC-Installationen mit spezifischen Spindelmotor- und Steuerschnittstellenanforderungen eingesetzt wird.

Im gesamten Alpha-Spindelantriebskatalog von FANUC steht die Serie 6102 neben:

• A06B-6078, A06B-6082: Frühere Alpha-Spindelmodulfamilien
• A06B-6088: Die bewährte Alpha SPM-Serie (Spindle Power Module).
• A06B-6092, A06B-6102, A06B-6104: Weiterentwicklung in der Alpha-Spindelfamilie

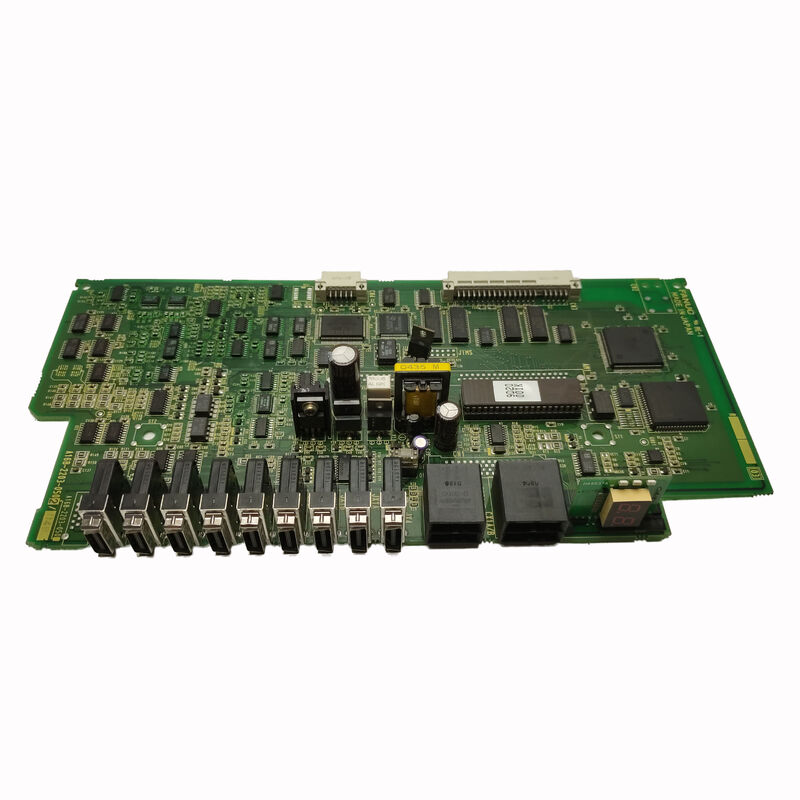

Die A16B-2203-0331 ist die Steuerplatine (obere Karte) für die A06B-6102-Serie – die intelligente Leiterplattenschicht, die die Spindelgeschwindigkeitsregelung, die serielle Spindelbuskommunikation, die Schutzüberwachung und den IGBT-Gate-Antrieb für die Ausgangsstufe des Spindelmotors verwaltet.

Wichtige Produktinformationen

Doppeltes 7-Segment-LED-Display

Alpha-Spindelmodule, einschließlich der Serien 6088 und 6102, sind mit zwei 7-Segment-LED-Anzeigen ausgestattet. Diese Anzeigen:

• Zeigt den normalen Betriebsstatus des Antriebs an (Spindelgeschwindigkeitsklasse, Richtung, Ausrichtungsstatus).
• Zeigen Sie spezifische Alarmcodes an, wenn Schutzfunktionen auslösen
• Ermöglichen Sie Wartungstechnikern das Ablesen von Alarmnummern direkt am Antriebsschrank, ohne auf den CNC-Alarmbildschirm zugreifen zu müssen

Die Steuerplatine A16B-2203-0331 verwaltet diese LED-Anzeige und aktualisiert ihren Inhalt bei jedem Steuerzyklus aus dem Statusregister des Laufwerks.

Anwendungsszenarien

Fehler an der Steuerplatine des Spindelverstärkers der Serie 6102:Eine FANUC-CNC-Maschine mit einem Spindelverstärker der Serie A06B-6102 entwickelt dauerhafte Spindelalarme. Als Fehler wird die Steuerplatine A16B-2203-0331 identifiziert. Durch den Austausch werden die Spindelgeschwindigkeitsregelung und die serielle Spindelkommunikation wiederhergestellt.

Alternative Steuerkarte der Serie 6088 SPM:Ein Bearbeitungszentrum mit einem A06B-6088 SPM-Modul erfordert einen Austausch der Steuerkarte. Wenn die primäre Kartenfamilie (A16B-2202-043x) nicht verfügbar ist, bietet die A16B-2203-0331 aus der kompatiblen 033x-Familie die Alternative.

FAQ

F1: Was ist der Unterschied zwischen A16B-2203-0331 (033x-Familie) und A16B-2202-0432 (043x-Familie) bei Verwendung in 6088 SPM-Modulen?

CNC Electronics bestätigt, dass sowohl „A16B-2202-043x als auch A16B-2203-033x“ die gleichen Spindelmodulpositionen bedienen. Die beiden Familien sind funktional gleichwertige Alternativen. Die spezifische Variante innerhalb jeder Familie (0331, 0332, 0432, 0435) kann sich auf die Softwareversion oder Hardwaregeneration beziehen. Bestätigen Sie anhand des Platinenetiketts, welche Variante installiert ist, bevor Sie einen Ersatz bestellen.

F2: Verfügt der A16B-2203-0331 über Spindelmotor-Software?

Spindelsteuerkarten der Alpha-Serie tragen Softwarecodes, die den kompatiblen Spindelmotortyp identifizieren. Hinweise von CNC Electronics: SPM-Module haben das Suffix „#H50x, das unterschiedliche Software kennzeichnet: nämlich #H500 oder #H501“ – diese Softwarevarianten wirken sich auf die Motorkompatibilität aus. Bestätigen Sie bei der Beschaffung von A16B-2203-0331 die Softwareversion anhand des Original-Platinenetiketts, um die Kompatibilität mit dem installierten Spindelmotor sicherzustellen.

F3: Welche Spindelmotoren treibt die Serie A06B-6102 normalerweise an?

Die A06B-6102-Serie ist neben A06B-6088 und anderen Alpha-Spindelserien in der Spindelalarmdokumentation von FANUC aufgeführt, was darauf hinweist, dass sie für AC-Spindelmotoren der FANUC Alpha-Serie geeignet ist. Bestätigen Sie die spezifischen Motormodelle anhand der Spindelverstärkerdokumentation der Maschine.

F4: Erfordert der Austausch von A16B-2203-0331 Änderungen der Spindelparameter?

Nein. Spindelparameter (Geschwindigkeitsgrenzen, Übersetzungsverhältnisse, Beschleunigung, Auswahl des Motortyps) werden im Hauptparameterspeicher der CNC gespeichert. Der Austausch der Steuerplatine hat keinen Einfluss auf die gespeicherten Parameter. Überprüfen Sie nach dem Einbau des Ersatzes, ob die serielle Spindelkommunikation der CNC wiederhergestellt ist, und lassen Sie die Spindel über ihren vollen Drehzahlbereich laufen, bevor Sie die Produktion wieder aufnehmen.
