| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2203-0300 |

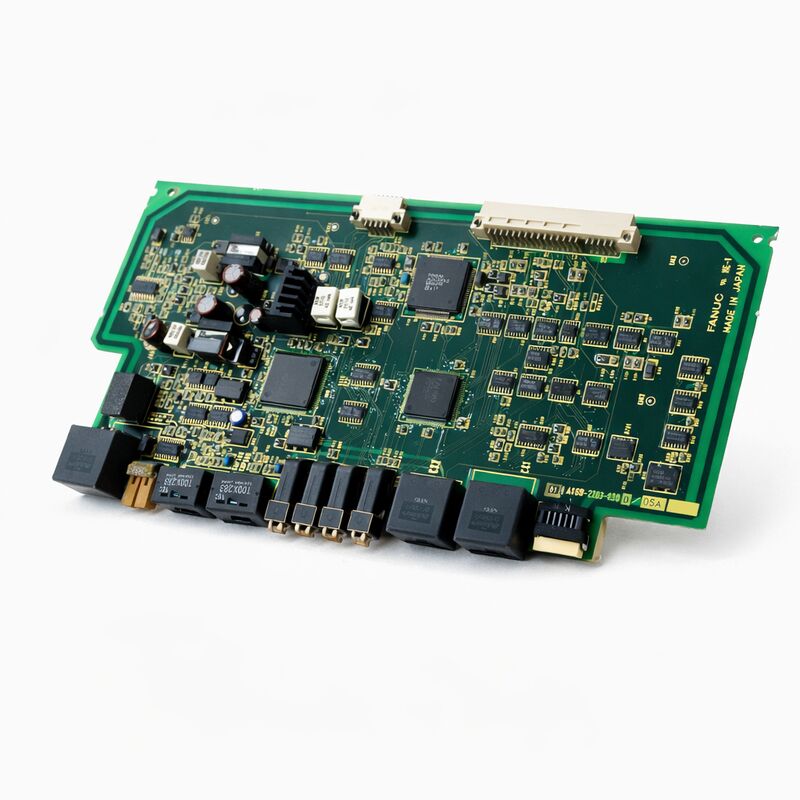

Die FANUC A16B-2203-0300 ist die Leistungsverdrahtungsplatine für die Alpha-Serie SVM1-240 — den einachsigen Servo-Verstärker mit 240 A Spitzenstrom in FANUCs A06B-6096 Alpha-Serie.
Mit 240 Ampere Spitzenstrom gehört der SVM1-240 zu den einachsigen Servo-Antrieben mit dem höchsten Strom in der Alpha-Generation. Er wurde für Servomotoren entwickelt, die sehr hohes Drehmoment erzeugen müssen — Achsen mit großem Rahmen an schweren Bearbeitungszentren, Portalköpfe, große Drehtische und andere Hochkraftanwendungen, bei denen kleinere Servomotoren einfach nicht das erforderliche Drehmoment liefern können.
Die A16B-2203-Platinenfamilie deckt als Ganzes die Verdrahtungsplatinen für eine breite Palette von Alpha-Serien-Servo-Verstärkermodulen ab.
Die Familie reicht von Platinen für geringe Ströme für kompakte Servoachsen bis hin zu Hochstromplatinen wie der A16B-2203-0300 für die 240-A-Konfiguration.
Jede Platine der Familie ist für den spezifischen Strombereich ihres zugehörigen Verstärkermoduls dimensioniert und ausgelegt — die Strommesswiderstände, die Gate-Ansteuerschaltungen, die Busstrompfade und das thermische Design skalieren alle mit dem Nennstrom.
Die A06B-6096 Alpha-Serien-Verstärkergeneration nimmt einen besonderen Platz in der Servo-Antriebsgeschichte von FANUC ein — es ist die Alpha (nicht-i) Generation, die der Alpha i (A06B-6114, -6124, -6127 Serie) vorausgeht.
Der A06B-6096 diente als Hochleistungs-Servo-Verstärker für FANUC CNC-Generationen, die die Serien 16B/C, 18B/C, 21B, 15B und die frühen i-Serien umfassten, in einer Zeit, in der FANUC vom analogen Typ A/B-Interface auf das digitale FSSB (Fibre-optic Serial Servo Bus) Interface umstellte.
Der SVM1-240 mit seinem FSSB-Interface repräsentiert das obere Ende des Strombereichs der Alpha-Serie.
| Parameter | Wert |
|---|---|
| Kompatibler Verstärker | A06B-6096-H107 (SVM1-240) |
| Spitzenstrombelastbarkeit | 240A |
| Funktion | Verdrahtungsplatine (Leistungsschaltkreisplatine) |
| Steuerplatinen-Partner | A20B-1006-0485 |
| Schnittstelle | FSSB (Fibre-optic Serial Servo Bus) |
| Serie | A16B-2203 |
| Status | Verfügbar — überholt, getestet |
| Herkunft | Japan |
Innerhalb des A06B-6096-H107 SVM1-240-Moduls übernimmt die A16B-2203-0300 Verdrahtungsplatine alle Funktionen, die große Ströme, hohe Spannungen und die physische Verbindung zwischen der Elektronik des Antriebs und dem Motor und Netzteil betreffen:
DC-Bus-Anschluss: Der gemeinsame DC-Bus vom PSM (Power Supply Module) liefert gleichgerichtete 300V DC an die SVM1-Module.
Die Verdrahtungsplatine terminiert diesen Busanschluss und verteilt die DC-Bus-Spannung an die IGBT-Transistorbrücke, die den Motorstrom schaltet.
Bei einer Spitzenbelastbarkeit von 240 A müssen die Busstrompfade auf dieser Platine erhebliche momentane Ströme führen — die Kupferbahnen und Busbar-Verbindungen sind entsprechend dimensioniert.
IGBT-Gate-Ansteuerung: Die IGBT-Transistoren im Leistungsteil des SVM1-240 sind die eigentlichen Schalter, die den Motorstrom steuern.
Die Verdrahtungsplatine führt die Gate-Ansteuerschaltung — isolierte Gate-Treiber-ICs, die Low-Level-Gate-Befehlssignale von der Steuerplatine empfangen und diese in die Hochspannungs-, Hochstrom-Gate-Pulse umwandeln, die benötigt werden, um große IGBTs zuverlässig zu schalten.
Die Isolierung zwischen den Niederspannungssignalen der Steuerplatine und den Hochspannungs-Gate-Ansteuerschaltungen ist für einen sicheren Betrieb unerlässlich.
Stromerfassung: Die Verdrahtungsplatine enthält die Stromerfassungselemente (typischerweise Shunt-Widerstände oder Hall-Effekt-Sensoren), die die tatsächlichen Motorphasenströme messen.
Diese Messungen werden an den Servo-Algorithmus der Steuerplatine zurückgeführt, der sie zur Schließung des Stromregelkreises verwendet.
Bei 240 A Spitzenstrom ist die Genauigkeit der Stromerfassung entscheidend — Fehler bei der Stromrückführung führen direkt zu Fehlern bei der Drehmomentregelung und können die Stabilität des Servo-Regelkreises beeinträchtigen.
Motor-Ausgangsklemmen: Die Motorphasenanschlüsse (U, V, W) werden auf der Verdrahtungsplatine terminiert.
Diese Klemmen sind für den vollen Nennstrom ausgelegt und beinhalten die notwendige Isolierung von den Logikschaltungen und dem Chassis.
Der SVM1-240 treibt großformatige Servo-Motoren an — Motoren, die physisch schwer, thermisch anspruchsvoll und mechanisch mit großen Maschinenstrukturen verbunden sind. Die Wartung dieser Antriebe erfordert Aufmerksamkeit für Faktoren, die bei hohem Strom wichtiger sind als bei niedrigem Strom.
Thermomanagement: Der Hochstrombetrieb erzeugt erhebliche Wärme in den IGBT-Modulen.
Der SVM1-240 ist auf einen Kühlkörper und in vielen Installationen auf einen Zwangsluftlüfter angewiesen. Der fortgesetzte Betrieb des Lüfters ist entscheidend — ein ausgefallener Lüfter lässt Wärme aufbauen, beschleunigt die Alterung von IGBTs und Kondensatoren und führt schließlich zu einer thermischen Abschaltung.
Regelmäßige Inspektion und Austausch des Lüfters (typischerweise alle 3-5 Jahre empfohlen, abhängig von den Betriebsstunden) ist Standardwartung für den SVM1-240 und verwandte Hochstromantriebe.
Alterung der Kondensatoren: Die DC-Bus-Kondensatoren im Netzteilbereich des SVM1-240 — und die Filterkondensatoren auf der Verdrahtungsplatine selbst — altern mit der Zeit. Gealterte Kondensatoren zeigen einen erhöhten ESR (äquivalenter Serienwiderstand), was ihre Fähigkeit verringert, die DC-Bus-Spannung bei schnellen Stromänderungen zu glätten.
Das Symptom im Betrieb ist eine erhöhte DC-Bus-Welligkeit, die bei hohen Drehmomenttransienten Überspannungsalarme auslösen kann.
Der Austausch von Kondensatoren als Teil einer geplanten Überholung ist der Standardansatz für Antriebe, die seit über 10 Jahren im Einsatz sind.
Inspektion der Anschlüsse: Bei 240 A Spitzenstrom verursachen schlechte Verbindungen lokale Erwärmung, die zu Karbonisierung, Oxidation und schließlich zum thermischen Ausfall von Verbindungspunkten führen kann. Regelmäßige Inspektion und Nachziehen von Busbar-Verbindungen und Motorphasenklemmen ist eine wichtige Wartungspraxis.
F1: Der SVM1-240 löst während starker Beschleunigung einen IPM-Alarm aus. Deutet dies auf einen Ausfall der A16B-2203-0300 Verdrahtungsplatine hin?
Ein IPM (Intelligent Power Module) Alarm während starker Beschleunigung kann mehrere Ursachen haben.
Prüfen Sie zuerst, ob der Alarm Überstrom oder Übertemperatur ist — der Alarmcode unterscheidet zwischen diesen.
Überstrom während der Beschleunigung deutet darauf hin, dass die befohlene Beschleunigung die Nennwerte des Motors und des Antriebs überschreitet, oder der Motor hat ein Wicklungsproblem, das einen übermäßigen Stromverbrauch verursacht. Übertemperatur während der Beschleunigung deutet auf unzureichende Kühlung hin.
Ein echter IPM-Ausfall (durchgebranntes Transistormodul) äußert sich als sofortiger Alarm, selbst bei geringer Last.
Die Verdrahtungsplatine ist hauptsächlich dann verdächtig, wenn der IPM-Alarm bei Lasten auftritt, die weit unter der Nennleistung liegen und andere Ursachen ausgeschlossen wurden.
F2: Kann die A16B-2203-0300 mit dem SVM1-360 (A06B-6096-H108) verwendet werden?
Nein. Die A16B-2203-0300 ist die Verdrahtungsplatine für den SVM1-240 (A06B-6096-H107). Der SVM1-360 verwendet eine andere Verdrahtungsplatine, die A16B-2203-0301.
Diese Platinen unterscheiden sich in ihrer IGBT-Konfiguration, der Kalibrierung der Stromerfassung und dem thermischen Design.
Die Verwendung der -0300 Platine in einer -0301 Anwendung (oder umgekehrt) würde zu einer falschen Stromerfassung, falschen Stromgrenzen und potenziell unsicherem Betrieb führen.
Passen Sie die Verdrahtungsplatine immer an die spezifische Bezeichnung des Verstärkermoduls an.
F3: Die Steuerplatine (A20B-1006-0485) im SVM1-240 ist in Ordnung, aber die Verdrahtungsplatine ist ausgefallen. Kann die Verdrahtungsplatine allein ersetzt werden?
Ja, vorausgesetzt, das Verstärkermodul kann zerlegt werden, um die Verdrahtungsplatine separat zugänglich zu machen.
FANUC Alpha-Serien SVM-Module sind so konzipiert, dass Steuerplatine und Verdrahtungsplatine unabhängig voneinander gewartet werden können — die beiden Platinen sind über bekannte Steckverbinder verbunden und physisch trennbar.
Der Austausch der Verdrahtungsplatine erfordert Arbeiten am Leistungsteil (der auch nach dem Ausschalten gespeicherte Energie in den DC-Bus-Kondensatoren behält — vergewissern Sie sich immer, dass der DC-Bus vollständig entladen ist, bevor Sie Komponenten auf der Verdrahtungsplatine berühren).
Beauftragen Sie FANUC-geschultes Servicepersonal für diese Prozedur, wenn keine interne Kompetenz vorhanden ist.
F4: Nach dem Austausch der A16B-2203-0300 Verdrahtungsplatine läuft die Achse, aber das Drehmoment scheint reduziert zu sein. Was sollte überprüft werden?
Ein reduziertes Drehmoment nach dem Austausch der Verdrahtungsplatine ist typischerweise ein Problem mit der Stromerfassung — die Stromerfassungselemente auf der Ersatzplatine können eine leicht andere Kalibrierung als das Original aufweisen.
Der Servo-Regelalgorithmus verwendet die Stromrückführung, um seinen Drehmomentregelkreis zu schließen, und wenn die Rückführung einen höheren Wert als den tatsächlichen Strom anzeigt (eine häufige Richtung für Kalibrierungsfehler), begrenzt der Algorithmus den Strom vorzeitig, um eine scheinbare Überstromsituation zu vermeiden.
Überprüfen Sie den Parameter für die Stromerfassungskalibrierung in der CNC für diese Achse und führen Sie gegebenenfalls die im Wartungshandbuch der Alpha-Serie beschriebene Kalibrierung des Stromregelkreises durch.
F5: Der SVM1-240 ist seit 15 Jahren im Einsatz. Sollte die Verdrahtungsplatine proaktiv ersetzt werden, auch wenn kein Alarm aufgetreten ist?
Ein proaktiver Austausch von 15 Jahre alten Antriebsplatinen ist für kritische Produktionsachsen gerechtfertigt, bei denen ungeplante Ausfallzeiten teuer sind.
In diesem Alter sind die Elektrolytkondensatoren auf der Verdrahtungsplatine wahrscheinlich degradiert — ihre Kapazität hat sich verringert und ihr ESR hat sich durch thermische Zyklen erhöht.
Anstatt auf einen Ausfall zu warten, gibt eine geplante Überholung während eines geplanten Wartungsfensters — bei der sowohl die Verdrahtungsplatine als auch die Kondensatoren ausgetauscht, der Kühlkörper gereinigt, der Lüfter ersetzt und alle Anschlüsse überprüft werden — dem Antrieb eine Zuverlässigkeit nahe dem Neuzustand zurück.
Spezialisierte FANUC-Reparaturzentren bieten Überholungsdienste für Verdrahtungsplatinen an, die den Austausch von Kondensatoren beinhalten, eine kostengünstige Alternative zum vollständigen Austausch der Platine.
