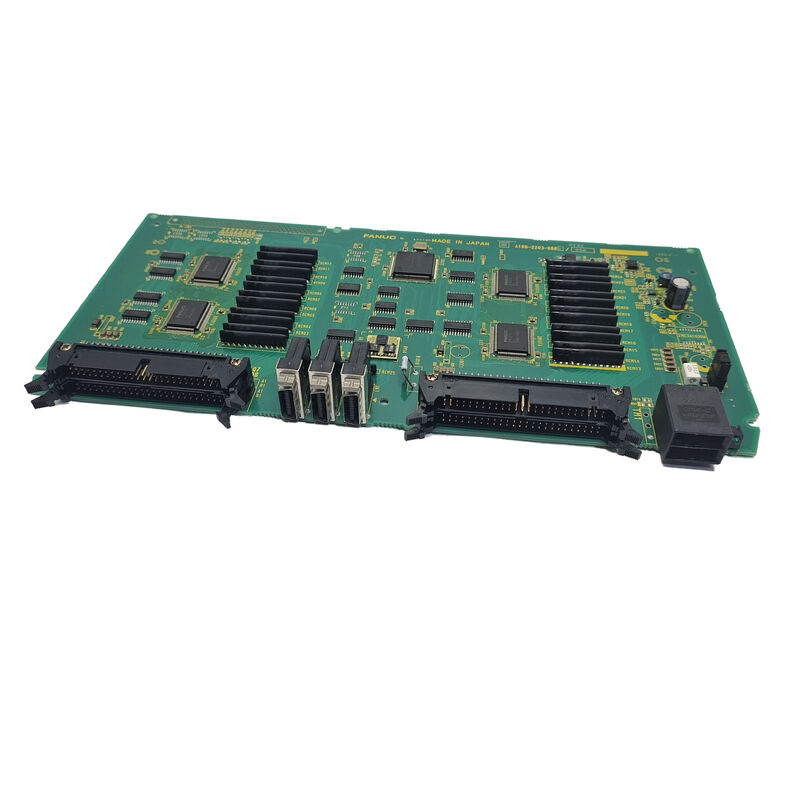

Fanuc A16B-2203-0200 Schnittstellenbrett A16B22030200

A16B-2203-0200 | Leiterplatte der FANUC A16B-2203-Serie – CNC-Schnittstelle / Industrielle Automatisierung / Hergestellt in Japan

A16B-2203-020x – Teil einer vielseitigen Serie

Die Nummerierung A16B-2203 deckt ein breites Spektrum an Platinentypen in den Produktgenerationen von FANUC ab. Die 02xx-Gruppe innerhalb dieser Serie befindet sich in einer eigenen Funktionszone – getrennt von den 01xx-E/A-Karten (C-Typ-E/A für Serie 0-C), den 05xx–07xx-Servo- und Spindelverdrahtungskarten (αis/αi-Verstärker-Interna) und den 08xx–09xx-Leistungs- und Robotersteuerungskarten.

Karten der A16B-2203-02xx-Reihe dienen spezifischen Schnittstellen- oder Steuerungsfunktionen innerhalb der FANUC CNC- und Automatisierungsarchitektur. Das FANUC-Wartungshandbuch für die Serie 0-C/0-D (GFZ-61395E/06) verweist auf die A16B-2203-020x-Reihe in Verbindung mit Servoachsen-Schnittstellenkarten:

A16B-2203-0020:4-Achsen-Servoschnittstellenkarte (Typ-B-Schnittstelle, 1. und 2. Achse, 3. und 4. Achse) für CNC der Serie 0-C – Bereitstellung der Servoachsenverbindung zwischen der CNC-Hauptplatine und den Servoverstärkereinheiten für bis zu vier gesteuerte Achsen.

A16B-2203-0021:2-Achsen-Variante in der gleichen Servo-Schnittstellenkartenfamilie für Serie 0-C.

Der A16B-2203-0200 befindet sich in derselben numerischen Zone und erfüllt eine definierte Schnittstellenfunktion innerhalb des FANUC-Systems, in dem er installiert ist.

Wichtige Produktinformationen

Schnittstellenkarten der Serie 0-C – Designprinzipien

Die A16B-2203-02xx-Familie arbeitet innerhalb der Hardwarearchitektur der Serie 0-C und der zugehörigen CNC-Generation. Diese CNC-Systeme verwenden eine modulare Kartenarchitektur, bei der:

AchsenschnittstellenkartenVerbinden Sie den Hauptprozessor der CNC mit den Servoverstärkerantrieben und übersetzen Sie digitale Achsenbefehle in das Kommunikationsformat, das von der Antriebshardware verstanden wird.

Signalrouting-Boardsbündeln und verteilen Steuersignale zwischen dem internen Bus der CNC und der angeschlossenen Hardware und stellen so sicher, dass Befehle von der Haupt-CPU ohne Konflikte die richtigen Zielplatinen erreichen.

Spezialisierte Schnittstellenplatinenstellen hardwarespezifische Verbindungen für bestimmte Werkzeugmaschinenfunktionen oder Kommunikationsprotokolle bereit, die für die Generation der Serie 0-C spezifisch sind.

Der A16B-2203-0200 erfüllt seine definierte Rolle in dieser Architektur, was durch sein im spezifischen CNC-System installiertes Etikett bestätigt wird.

Anwendungsszenarien

Austausch der CNC-Schnittstellenkarte:Ein FANUC-CNC-System entwickelt einen Fehler, der auf die Platine A16B-2203-0200 zurückzuführen ist. Die Platine wird anhand ihres Teilenummernschilds identifiziert, der Ersatz wird beschafft und die Systemfunktion wird wiederhergestellt.

Wartungsersatzbestand:Eine Einrichtung, die FANUC-CNC-Geräte mit A16B-2203-0200-Platinen betreibt, hält einen Ersatz bereit, um eine schnelle Reaktion auf einen Platinenfehler zu ermöglichen.

FAQ

F1: Wie bestätige ich, dass A16B-2203-0200 die richtige Platine für mein FANUC-System ist?

Lesen Sie die Teilenummer vom Etikett der installierten Platine ab. Wenn dort A16B-2203-0200 steht, handelt es sich um den bestätigten Ersatz. Querverweis auf die Ersatzteilliste im FANUC-Wartungshandbuch für das entsprechende CNC-Modell – das Handbuch ordnet jedem Platinensteckplatz seine Teilenummer und Funktionsbeschreibung zu.

F2: Steht A16B-2203-0200 im Zusammenhang mit den C-Typ-I/O-Karten (A16B-2203-0110/0111)?

Nein. Die E/A-Karten vom Typ C gehören zur A16B-2203-01xx-Reihe (0110, 0111, 0112). Der A16B-2203-0200 gehört zur 02xx-Reihe – einer anderen Funktionsgruppe innerhalb derselben A16B-2203-Serie. Die Seriennummer allein weist nicht auf die gleiche Funktion hin; Die spezifische Teilenummer innerhalb der Serie bestimmt die Funktion.

F3: Erfordert der Austausch von A16B-2203-0200 Änderungen an der CNC-Konfiguration?

Dies hängt von der funktionalen Rolle des Vorstands ab. Schnittstellenkarten, die Signale weiterleiten, ohne Konfigurationsdaten zu speichern, erfordern nach dem Austausch normalerweise keine Änderungen. Platinen, die Adresskonfigurationen oder Hardwareeinstellungen enthalten, müssen möglicherweise nach dem Austausch konfiguriert werden. Bestätigen Sie anhand der entsprechenden FANUC-Wartungsdokumentation.

F4: Welche ESD-Vorsichtsmaßnahmen gelten für A16B-2203-0200?

Mit einem geerdeten antistatischen Armband auf einer ESD-sicheren Arbeitsfläche handhaben. In einer antistatischen Verpackung lagern und transportieren. Schalten Sie die CNC vollständig aus, bevor Sie auf interne Platinen zugreifen. Die ICs in SMD-Bauweise auf Platinen der A16B-2203-Serie sind ESD-empfindlich.
