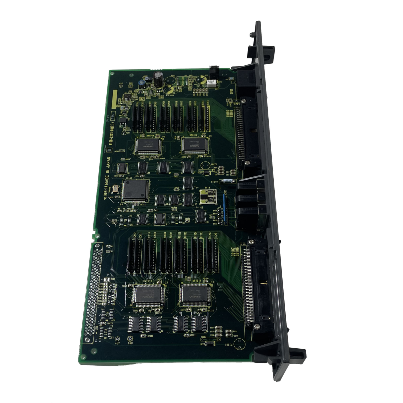

Fanuc A16B-2203-0110 Speicherplatte A16B22030110 A16B-22O3-O110

A16B-2203-0110 | FANUC Zero-C C7 I/O PCB – 104DI / 72DO / Oberflächenmontage / 0-C / 0-D / 0-F / Ersetzt A16B-1212-0220

C7 – Das vollständig spezifizierte I/O-Board

Das A16B-2203-0110 ist das C7 – das I/O-Board mit der höchsten Kapazität in der A16B-2203-01xx-Familie. Seine 104 digitalen Eingänge und 72 digitalen Ausgänge stellen die komplette I/O-Ergänzung für eine voll ausgestattete CNC-Werkzeugmaschine der Serie 0-C dar.

104 digitale EingängeAbdeckung: Maschinentürverriegelungen, Achsendschalter (Nachlauf und Referenzposition), Spindelausrichtung abgeschlossen, Positionscodierung des Werkzeugmagazins, Bestätigung des Hydraulikdrucks, Kühlmittelstandsensor, Spannfutter gespannt/entspannt, Reitstockbestätigung, Palettenpositionssensoren, Kontakte für die Betriebsartenauswahl am Bedienfeld, Stufen zur Vorschubüberbrückung, Stufen zur Überbrückung der Spindelgeschwindigkeit, Überwachung der Not-Aus-Kette und alle Abschlusssignale für Hilfsfunktionen.

72 digitale AusgängeAntrieb: Kühlmittelpumpenrelais, Hydraulikpumpenstart, Spindelstart-/Richtungsschütze, Achsenbremsenfreigabemagnete, Türverriegelungsmagnet, Werkzeugmagazin-Vorschub-/Rückzugsrelais, Spannmagnet für Spannfutter, Palettenklemmrelais, Anzeigelampen (Zyklus aktiv, Kühlmittel ein, Alarm, Spindellauf) und alle M-Code-Relaisausgänge.

Für komplexe Maschinen – insbesondere solche mit automatischem Werkzeugwechsler, Palettensystemen oder mehreren Zusatzfunktionen – ist die volle 104/72 C7-Kapazität die richtige Spezifikation.

Wichtige Spezifikationen

Oberflächenmontage – Das Board der späteren Generation

Der A16B-2203-0110 ist „die oberflächenmontierte Version des vollständigen C7-Spezifikationseingangsausgangs“ – seine Konstruktion ist durchgehend SMD (Surface Mount Device). Dies unterscheidet es vom früheren A16B-1212-0220, das DNC Electronics als die ältere „nicht oberflächenmontierte“ Version bestätigt.

Der Übergang vom Nicht-SMD- zum SMD-Aufbau brachte:

• Höhere Bauteildichte auf gleicher Platinenfläche
• Verbesserte Vibrationsfestigkeit zur Eliminierung von Durchgangsloch-Lötverbindungen
• Bessere Eignung für die automatisierte Produktion

Das A16B-2203-0110 ist das C7-Board der aktuellen Generation, das in „0-C-Steuerungen der späten Generation“ eingebaut ist – Maschinen, die mit ausgereifter 0-C-Hardware gebaut wurden. Frühere 0-C-Maschinen tragen möglicherweise die A16B-1212-0220.

Anwendungsszenarien

0-MC Bearbeitungszentrum C7 Platinentausch:Ein FANUC 0-MC-Bearbeitungszentrum mit automatischem Werkzeugwechsler nutzt die A16B-2203-0110 C7-Karte für seine vollständige 104/72-Maschinenschnittstelle. Das Board weist zeitweise Fehler auf. Der Austausch gegen ein getestetes A16B-2203-0110 stellt die volle I/O-Funktion wieder her.

0-TD Doppelrevolver-Drehmaschine:Eine 0-TD-CNC-Drehmaschine mit zwei Revolvern und zwei Revolvern und einem hydraulischen Spannfutter verwendet die C7-Karte – die 104 Eingänge nehmen den gesamten Signalsatz von beiden Revolverpositionsencodern, hydraulischen Sensoren und dem Bedienfeld auf.

FAQ

F1: Kann A16B-2203-0110 A16B-1212-0220 in einer älteren 0-C-Maschine direkt ersetzen?

Beide sind C7-I/O-Karten (104/72 DI/DO) und erfüllen die gleiche Funktionsposition. Die A16B-2203-0110 ist die „letztere Version der C/D-Eingangs-/Ausgangskarte mit 0C-Steuerungen der neuesten Generation“ und die A16B-1212-0220 die ältere Nicht-SMD-Version. In den meisten 0-C-Anwendungen kann die A16B-2203-0110 die A16B-1212-0220 ersetzen, aber im Austauschvermerk von FanucWorld heißt es: „EXCHANGE MUST BE AN A16B-2203-0110“ – was bedeutet, dass Austauschkreditprogramme übereinstimmende Platinennummern erfordern. Bestätigen Sie beim Standardaustausch die Hardwarekompatibilität anhand der spezifischen Maschinendokumentation.

F2: Wie lauten die Anschlussbezeichnungen auf A16B-2203-0110?

Der A16B-2203-0110 verwendet Honda-Anschlüsse M18, M1, M20 (DI/DO) und M2, M19 (Ausgänge). Der vollständige Steckersatz für die 104/72 C7-Konfiguration ist im FANUC Series 0-C/0-D Hardware Connection Manual bestätigt.

F3: Funktioniert A16B-2203-0110 sowohl auf 0-C- als auch auf 0-D-CNC-Systemen?

Ja. „Ausführen der OC-Steuerung oder OD, OF-Konfiguration, in der dieser E/A eine Schnittstelle zwischen der NC und dem MC bildet.“ DNC Electronics bestätigt ebenfalls die Kompatibilität mit 0-MD-, 0-TD-, 0-TTD-, 0-MF-, 0-TF- und 0-TTF-Konfigurationen – dem gesamten Spektrum der späten CNC-Varianten der Serie 0 unter Verwendung der C7-E/A-Karte.
