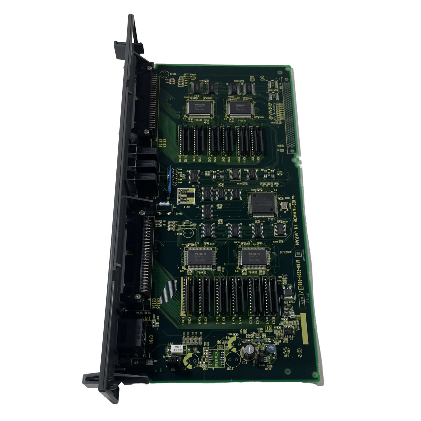

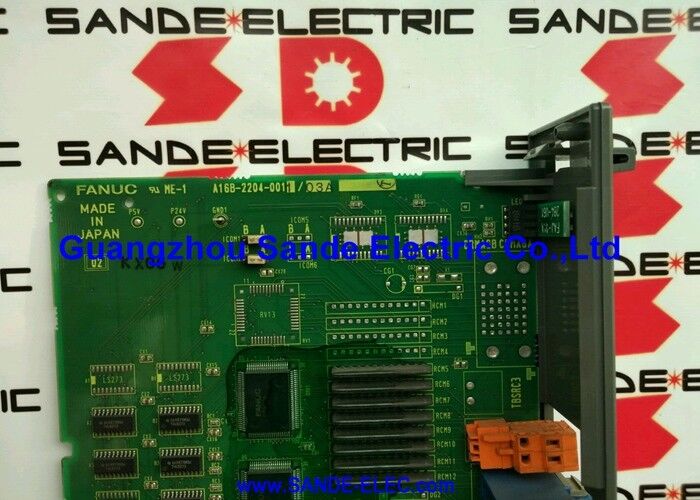

Fanuc A16B-2203-0111 Speicherplatte A16B22030111 A16B-22O3-O111

A16B-2203-0111 | FANUC Zero-C C6 E/A-Platine – 80DI / 56DO / Serie 0-C und 0-D / Maschinenschnittstellenplatine

C6 – Die Mittelklasse-I/O-Konfiguration

Innerhalb der A16B-2203-01xx I/O-Board-Familie für die FANUC-CNC der Serie 0-C decken drei Kapazitätsstufen unterschiedliche Anforderungen an die Komplexität von Werkzeugmaschinen ab:

Der C6 (A16B-2203-0111) liegt zwischen dem vollständig spezifizierten C7 und dem minimalen C5. Seine 80/56 DI/DO-Anzahl deckt die I/O-Anforderungen mittelkomplexer CNC-Werkzeugmaschinen ab – Maschinen, die mehr benötigen, als der Basis-C5 bietet, aber nicht die volle Signalausstattung eines komplexen Bearbeitungszentrums mit automatischen Palettenwechslern und Werkzeugmagazinen erreichen.

Damit ist der C6 die richtige Spezifikation für:

• Standardmäßige 2-Achsen-CNC-Drehzentren mit moderater Automatisierung
• Kompakte CNC-Bearbeitungszentren ohne Palettenwechsler
• Schleifmaschinen mit mittlerer Komplexität der Maschinenschnittstelle
• Maschinen, bei denen die zusätzlichen 24 Eingänge und 16 Ausgänge des C7 einfach ungenutzt bleiben würden

Wichtige Spezifikationen

PMC-Leiterverbindung – Funktionsweise der Platine

Der A16B-2203-0111 wird über die serielle I/O-Link-Schnittstelle mit der PMC-Leiterlogik (Programmable Machine Controller) der CNC der Serie 0-C verbunden. Der PMC führt die Ablauflogik der Maschine aus:

1. Eingabescan:In jedem PMC-Zyklus liest die Karte alle 80 Eingangsklemmenzustände – Endschalter, Sensoren, Bedienfeldtasten, Bestätigungssignale – und leitet sie an den PMC weiter.
2. Ausgabeaktualisierung:Bei jedem PMC-Zyklus schreibt der PMC Ausgangsbefehle an die 56 Ausgangskanäle der Platine – zur Aktivierung von Kühlmittelpumpen, Relaisspulen, Magnetventilen und Anzeigelampen.
3. Maschinensequenzierung:Der PMC wertet die Leitersprossen anhand der aktuellen Eingangszustände aus und bestimmt die Ausgangszustände – wodurch die Sequenzlogik der Werkzeugmaschine effektiv umgesetzt wird.

Wenn A16B-2203-0111 ausfällt, werden sowohl die Eingangslesung als auch der Ausgangsantrieb gestoppt – der PMC verliert den Kontakt zu den Feldgeräten der Maschine.

Anwendungsszenarien

0-TC-Drehzentrum-E/A-Platinenfehler:Eine FANUC 0-TC CNC-Drehmaschine entwickelt PMC-Alarme, die sich auf hydraulische Spann- und Kühlmittelfunktionen auswirken. Als Fehler wird die Platine A16B-2203-0111 C6 identifiziert. Durch den Austausch werden alle 80/56 Maschinen-E/A wiederhergestellt.

Kompaktbearbeitungszentrum 0-MC:Ein kleines CNC-Bearbeitungszentrum ohne Palettenwechsler nutzt die C6-E/A-Spezifikation – 80 Eingänge und 56 Ausgänge decken die Spindelverriegelungs-, Tür-, Kühlmittel- und Achsbremssignale bequem innerhalb der C6-Kapazität ab.

FAQ

F1: Kann A16B-2203-0111 (C6) A16B-2203-0110 (C7) ersetzen, wenn C7 nicht verfügbar ist?

Nur wenn das PMC-Programm 80 oder weniger Eingänge und 56 oder weniger Ausgänge verwendet. Wenn das PMC-Programm der Maschine Signale im Bereich 81–104 DI oder 57–72 DO adressiert, sind diese Signale auf der C6-Platine nicht vorhanden – dies würde zu PMC-Alarmen führen. Bestätigen Sie die I/O-Punktnutzung der Maschine anhand der PMC-Leiterdokumentation, bevor Sie eine Platine mit geringerer Kapazität austauschen.

F2: Funktioniert A16B-2203-0111 sowohl mit Steuerungen der Serie 0-D als auch mit Steuerungen der Serie 0-C?

Ja. Die E/A-Karten der C-Serie A16B-2203-01xx sind sowohl für Steuerungen der 0-C- als auch der 0-D- (und 0-F-)Ära bestätigt. DNC Electronics bestätigt, dass der C7 (A16B-2203-0110) mit 0-MD-, 0-TD-, 0-MF- und 0-TF-Konfigurationen funktioniert – die gleiche Kompatibilität gilt auch für den C6 A16B-2203-0111 innerhalb derselben Platinenfamilie.

F3: Welche Anschlüsse werden bei A16B-2203-0111 verwendet?

Die C6-Platine hat weniger bestückte Anschlusspositionen als die C7 (die M18, M1, M20, M2, M19 trägt). Die 80/56-Signalkomplementierung des C6 nutzt eine Teilmenge des Anschluss-Arrays. Bestätigen Sie die genaue Anschlussanordnung aus dem Hardware-Anschlusshandbuch der Serie 0-C für die spezifische Maschinenkonfiguration.

F5: Erfordert der Austausch von A16B-2203-0111 PMC-Programmänderungen?

Nein. Das PMC-Programm verwendet E/A-Adressnummern, keine platinenspezifischen Kennungen. Ein gleichwertiger Austausch des A16B-2203-0111 durch die gleiche C6-Karte stellt die I/O-Kommunikation ohne PMC-Programmänderung wieder her.
