Übersicht

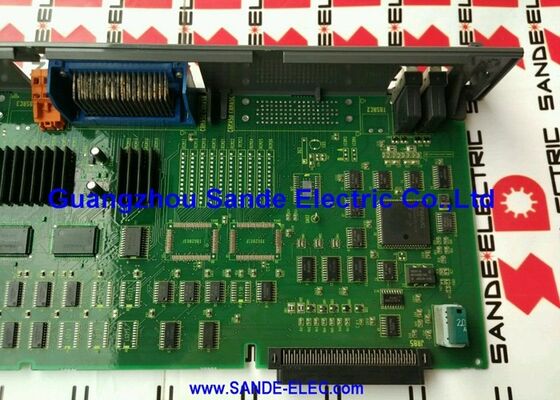

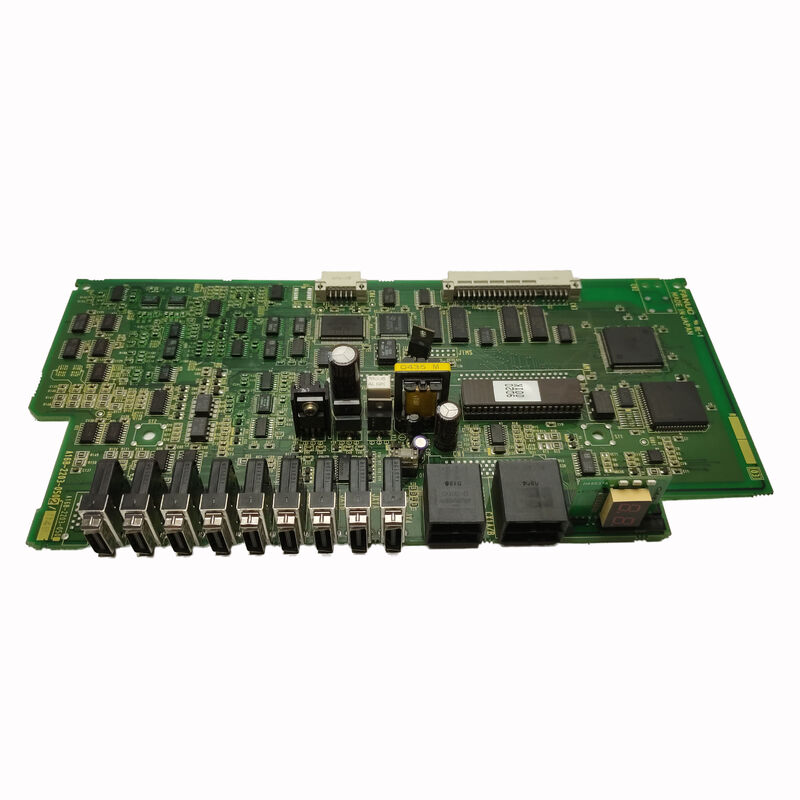

Die FANUC A16B-2203-0090 trägt die Bezeichnung „ROBO“ — eine Kennzeichnung innerhalb der FANUC PCB-Nomenklatur, die Platinen identifiziert, die mit FANUCs Produktlinie für Robotersteuerung und Roboter-CNC-Integration verbunden sind.

Die Serie A16B-2203 umfasst eine Reihe von spezialisierten Steuerungs- und Schnittstellenplatinen: Stromversorgungsplatinen für Robotersteuerungen (A16B-2203-0370 für R-J3iB, A16B-2203-0910 für R-30iA/R-30iB), Achssteuerungs- und E/A-Erweiterungsplatinen, DeviceNet-Schnittstellenplatinen (A16B-2203-0190) und Überwachungs-/Steuerplatinen wie die A16B-2203-0090. Jede Platine der Serie erfüllt eine spezifische Funktion innerhalb der größeren Steuerungsarchitektur.

Die Rolle der ROBO-Monitor-PCB unterscheidet sich von der Rolle der Haupt-CPU-Platine.

Während die Haupt-CPU das CNC- oder Roboterprogramm ausführt, die Servosteuerung verwaltet und die PMC-Leiterbahn ausführt, übernimmt die Monitorplatine systemweite Beobachtungs- und Steuerungsfunktionen — die Elektronikschicht, die dafür verantwortlich ist, dass das System innerhalb seiner erwarteten Parameter arbeitet, den Status an verbundene Module und externe Überwachungssysteme kommuniziert und Bedingungen kennzeichnet, die eine Wartungsintervention erfordern, bevor sie zu maschinenstillstandsbedingten Fehlern werden.

Bei Roboter- und Roboter-verknüpften CNC-Anwendungen ist die Systemstatusüberwachung von besonderer Bedeutung, da sich die Folgen eines unentdeckten Fehlers schnell durch eine koordinierte Roboter-Maschinen-Zelle ausbreiten können.

Ein Roboter, der mit einer beeinträchtigten Sicherheitslichtschranke weiterarbeitet, oder eine CNC, die mit einer ausgefallenen Positionsüberwachungsfunktion weiterläuft, kann zu Werkzeugschäden, Ausschuss von Teilen oder — in schweren Fällen — zu Sicherheitsvorfällen führen.

Die Monitor-PCB ist Teil der sicherheitsrelevanten Erkennungsschicht des Systems, weshalb ihr Ausfall typischerweise Alarme auslöst, die den Betrieb stoppen, anstatt das System in einem beeinträchtigten Zustand weiterlaufen zu lassen.

Wichtige Spezifikationen

Die Serie A16B-2203 — Die Familie verstehen

Die Platinenserie A16B-2203 ist eine der funktional vielfältigsten Platinenfamilien im FANUC-Teilekatalog. Der Präfix -2203 kennzeichnet Platinen aus einer gemeinsamen Ära und einem gemeinsamen physischen Standard in der FANUC-PCB-Architektur — typischerweise die Serie 16/18 bis zur frühen i-Serie-Generation — aber die letzten vier Ziffern unterscheiden stark unterschiedliche Funktionen:

-0090 (diese Platine): ROBO-Monitor-PCB — Systemüberwachung und -steuerung, Roboter-verknüpfte CNC-Anwendungen.

-0110: Servo-Add-on oder Schnittstellenmodul — Servoerweiterung.

-0190: DeviceNet I/F PCB — Feldbus-Kommunikationsschnittstelle für Robotersteuerungen.

-0200: SPS-Schnittstellen-PCB — Maschinen-E/A und SPS-Integration.

-0291: Grafiksteuerungs-PCB — Displayverarbeitung für Serie 15/150 CNC.

-0370: Stromversorgungseinheit — für R-J3iB Robotersteuerungen.

-0910: Stromversorgungseinheit — für R-30iA/R-30iB Robotersteuerungen.

Diese Vielfalt bedeutet, dass eine Teilenummer in der Serie A16B-2203 angibt, dass die Platine aus einer bestimmten FANUC-Hardware-Generation stammt, aber wenig über ihre Funktion aussagt, ohne die letzten vier Ziffern zu betrachten.

Beim Beschaffen einer Ersatz-A16B-2203-0090 ist es unerlässlich, die genaue Teilenummer zu verwenden — andere A16B-2203-Varianten mit oberflächlich ähnlichen Nummern sind völlig andere Platinen mit anderen Funktionen, anderen Steckverbindern und anderen Installationsanforderungen.

LED-Anzeigen — Diagnosewert auf der Platinenoberfläche

Eine der praktisch nützlichsten Funktionen der A16B-2203-0090 ist ihre Anordnung von LED-Statusanzeigen.

In der FANUC-Steuerungsarchitektur dienen Diagnose-LEDs auf einzelnen Platinen als erste Instanz der Wartungsintelligenz — bevor Testgeräte angeschlossen oder die Software-Diagnosebildschirme der CNC aufgerufen werden, kann ein Wartungsingenieur die LED-Zustände auf einzelnen Platinen beobachten, um festzustellen, welcher Teil des Systems gesund ist und welcher einen Fehler aufweist.

Die LEDs der ROBO-Monitor-PCB zeigen typischerweise an:

Stromstatus: Bestätigung, dass die internen Stromschienen der Platine (+5V, ±15V) innerhalb der Spezifikation liegen. Eine dunkle Strom-LED, wenn das System unter Spannung steht, zeigt einen Stromfehler auf Platinenebene an — ausgefallener Spannungsregler, durchgebrannte Schutzsicherung oder beschädigte Stromspur.

Kommunikationsstatus: Anzeige des Zustands der Datenverbindung der Platine zu anderen Modulen. Eine blinkende oder ausfallende Kommunikations-LED, wenn das System in Betrieb ist, zeigt einen Buskommunikationsfehler an — der sich auf dieser Platine, auf dem Empfangsmodul oder im Backplane, das sie verbindet, befinden kann.

Alarmstatus: Eine oder mehrere LEDs, die aufleuchten, wenn die Platine eine Fehlerbedingung in den von ihr überwachten Schaltungen erkannt hat. Das spezifische Alarmmuster — welche LED, konstant oder blinkend — korreliert mit spezifischen Fehlercodes, die im Wartungshandbuch der CNC- oder Robotersteuerung beschrieben sind.

Diese LED-Zustände, kombiniert mit den Alarmcodes, die auf dem Bedienfeld der CNC angezeigt werden, ermöglichen es einem erfahrenen Wartungsingenieur, einen Fehler auf eine bestimmte Platine oder Schaltung zu lokalisieren, bevor ein Modul entfernt oder ersetzt wird.

Diagnose von Fehlern, die der A16B-2203-0090 zugeschrieben werden

Wenn die ROBO-Monitor-PCB ausfällt, generiert das System typischerweise Alarmcodes in Kategorien, die sich auf die Systemstatusüberwachung, die Intermodulkommunikation oder spezifische Sicherheitsüberwachungsschaltungen beziehen.

Die Herausforderung bei der Diagnose besteht darin, dass diese Alarmkategorien auch durch Fehler an anderer Stelle im System verursacht werden können — eine fehlerhafte Verbindung, ein schlechter Backplane-Kontakt oder ein Stromversorgungsproblem kann einen Monitorfehler nachahmen.

Der systematische Diagnoseansatz lautet: Zuerst die Stromversorgungspannungen an den Steckverbindern der Platine bestätigen; dann die sichere Verbindung aller Steckverbinder und die korrekte Sitzung aller Kabel bestätigen.

Wenn Strom und Verbindungen korrekt bestätigt sind und der Alarm weiterhin besteht, tauschen Sie die A16B-2203-0090 gegen eine bekanntermaßen funktionierende Platine aus (falls verfügbar), um zu bestätigen, dass der Fehler mit der Platine wandert. Wenn der Fehler wandert, ist die Platine als fehlerhaft bestätigt.

Wenn der Fehler bestehen bleibt, liegt das Problem woanders im System.

FAQ

F1: Welche Alarmcodes auf der CNC oder Robotersteuerung zeigen speziell an, dass die A16B-2203-0090 ausgefallen ist?

Die spezifischen Alarmcodes hängen von der CNC- oder Robotersteuerungsgeneration ab, in der die Platine installiert ist.

In FANUC Serie 16/18 CNC-Systemen können systemweite Alarme der 900er-Serie (DRAM-Parität, SRAM-Parität, Systemfehler) oder spezifische Monitor-bezogene Alarme der 300-400er-Serie mit Monitorplatinenausfällen verbunden sein.

Die Robotersteuerung (R-J2 oder R-J3 Generation) generiert SRVO (Servo) oder SYST (System) Kategoriealarme für Monitorfehlfunktionen.

Konsultieren Sie das Wartungshandbuch für die spezifische Steuerungsgeneration, um die Alarmcodes zu identifizieren, die mit Monitorplatinenausfällen verbunden sind, und gleichen Sie diese mit den LED-Zuständen auf der Platine selbst ab.

F2: Kann die A16B-2203-0090 repariert werden, oder ist ein Austausch die einzige Option?

Eine Reparatur auf Komponentenebene ist prinzipiell möglich — die Platine ist nicht irreparabel komplex — aber die praktische Machbarkeit hängt vom Fehlerbild ab. Wenn der Fehler ein ausgefallenes diskretes Bauteil ist (Spannungsregler, Logik-IC, passives Bauteil), das identifiziert und mit geeigneter SMD-Nachbearbeitungsausrüstung ersetzt werden kann, ist eine Reparatur machbar.

Wenn der Fehler eine Beschädigung der mehrlagigen internen Leiterbahnen der Platine (durch Überspannungsereignis oder physische Beschädigung) beinhaltet, wird die Reparatur unpraktisch. Die meisten spezialisierten FANUC-Reparaturzentren bieten Tests und, wo machbar, Reparaturen von Platinen der Serie A16B-2203 an.

Austauschdienste (Erhalt einer generalüberholten, getesteten Einheit im Austausch gegen die ausgefallene Platine) sind der häufigste Servicepfad für dieses Teil.

F3: Wird die A16B-2203-0090 in reinen CNC-Maschinen oder nur in Roboter-verknüpften Anwendungen verwendet?

Die Bezeichnung „ROBO“ weist auf den primären Anwendungsbereich der Platine hin — FANUCs Produktlinie für Robotersteuerungen und Roboter-CNC-Integration.

Einige FANUC CNC-Systeme, die Roboterkoordinationsfunktionen beinhalten (wie z. B. Mehrachsen-CNC-Systeme mit integrierter Roboterachsensteuerung), verwenden jedoch auch Platinen aus der ROBO-Familie.

Die definitive Antwort für jede spezifische Maschine finden Sie in der Teileliste oder im Hardware-Verbindungshandbuch dieser Maschine — wenn die A16B-2203-0090 als Teil der Konfiguration dieser Maschine aufgeführt ist, ist es die richtige Platine, unabhängig davon, ob die Maschine eine reine CNC, ein Roboter oder ein Hybridsystem ist.

F4: Wie viele LED-Anzeigen befinden sich auf der A16B-2203-0090 und welche diagnostische Bedeutung haben sie?

Die genaue Anzahl und Beschriftung der LED-Anzeigen variiert je nach Platinenrevision, aber Monitorplatinen der Serie A16B-2203 verfügen typischerweise über 4 bis 12 LEDs, die den Stromstatus, den Kommunikationsverbindungsstatus und die Fehleranzeige abdecken.

Die Positionen der LEDs und ihre Bedeutung sind im Anhang des Wartungshandbuchs der Steuerung dokumentiert, der das physische Layout der PCB beschreibt.

Die unmittelbar nützlichsten LEDs sind die Power-Good-Anzeigen — wenn eine Strom-LED ausgeschaltet ist, wenn das System unter Spannung steht, ist keine Software-Diagnose erforderlich; der Fehler liegt in der Stromschaltung der Platine.

F5: Das System funktioniert normal, wenn es kalt ist, erzeugt aber nach dem Aufwärmen Monitorplatinenalarme. Was deutet das darauf hin?

Temperaturabhängige Fehler, die nach dem Aufwärmen auftreten und beim Abkühlen des Systems verschwinden, deuten auf eine thermisch grenzwertige Komponente auf der Platine hin — typischerweise ein Elektrolytkondensator mit erhöhtem ESR bei Betriebstemperatur, ein Halbleiterübergang, der bei Hitze leckfähig wird, oder eine Lötstelle mit einem Mikroriss, der sich unter thermischer Ausdehnung öffnet und beim Abkühlen schließt.

Dieses Fehlerbild ist charakteristisch für eine gealterte oder ESD-belastete Platine, die sich dem Ende ihrer zuverlässigen Lebensdauer nähert.

Die vorübergehende Problemumgehung (das System abkühlen lassen, bevor es neu gestartet wird) ist keine Wartungslösung — die Platine sollte ersetzt werden, bevor der thermisch induzierte Fehler permanent wird und ungeplante Ausfallzeiten in der Produktion verursacht.
