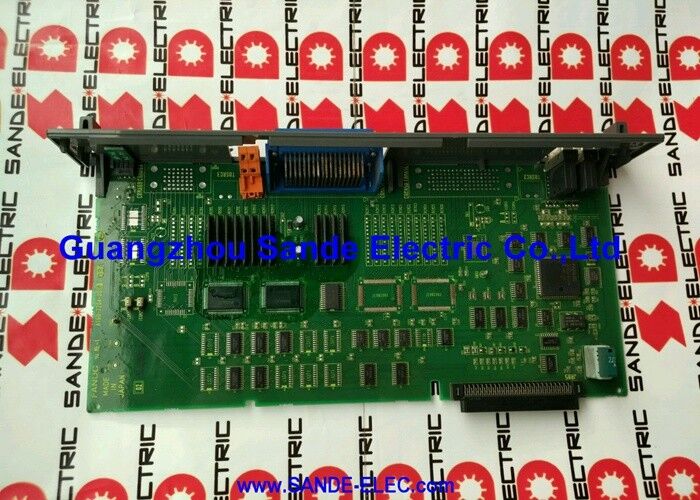

A16B-2203-0031 | FANUC Serie 16 Option 2 PCB – 4 zusätzliche Achsen / Keine Sub-CPU / LED-Statusanzeige / A20B-2902-0070

Option 2 – Achsenerweiterung bei der Serie 16

Die CNC der FANUC-Serie 16 verwendet eine steckplatzbasierte Erweiterungsarchitektur. Die CNC-Steuereinheit verfügt über spezielle Optionskartensteckplätze außerhalb der Haupt-CPU-Platine, die bestimmte Hardware-Erweiterungen aufnehmen. Der „Option 2“-Steckplatz nimmt die Achsenerweiterungskarte auf – die Karte, die Servoachsenkanäle hinzufügt, die über das hinausgehen, was die Hauptplatine bietet.

Der A16B-2203-0031 füllt diesen Option-2-Steckplatz mit 4 zusätzlichen Achskanälen. Die Basishauptplatine der Serie 16 verwaltet die Hauptachsen (normalerweise 3 bis 4 Achsen für ein Standard-Bearbeitungszentrum oder Drehzentrum). Wenn die Anwendung mehr erfordert – eine Maschine mit einem Drehtisch, einer zusätzlichen Spindel, einer Palettenwechslerachse oder einer speziellen Werkzeugmagazinachse – stellt der A16B-2203-0031 die Servokanäle zur Steuerung bereit.

Wichtige Produktinformationen

Keine Sub-CPU – Achsensteuerung durch den Hauptprozessor

Der A16B-2203-0031 ist derNicht-Sub-CPU-Variantedes Option-2-Boards. Dies bedeutet, dass alle Achssteuerungsberechnungen für die 4 zusätzlichen Achsen von der Haupt-CPU der Serie 16 durchgeführt werden – diesen erweiterten Achsen ist keine separate Verarbeitungseinheit zugeordnet.

Bei Maschinen, bei denen die vier zusätzlichen Achsen mit moderaten Geschwindigkeiten arbeiten und nicht die anspruchsvollsten Echtzeitverarbeitungseigenschaften erfordern, bewältigt die Haupt-CPU die zusätzliche Rechenlast ohne Leistungseinbußen. Einfachere Zusatzachsen – Drehtische, Palettenindexierer, Werkzeugmagazinantriebe – fallen typischerweise in diese Kategorie.

Dies steht im Gegensatz zum A16B-2203-0033, der eine dedizierte Sub-CPU speziell für Anwendungen der Serie 18 enthält, die eine unabhängige Verarbeitung für die zusätzlichen Achsen erfordern.

LED-Statusanzeige – Diagnosesichtbarkeit

Auf der Vorderseite des A16B-2203-0031 befindet sich eine LED-Alarm- und Statusanzeige. In der FANUC-Steuerungsarchitektur der Serie 16/18 bieten diese LED-Anzeigen Folgendes:

Anzeige der Einschaltsequenz:Das LED-Muster ändert sich während der Startsequenz der CNC durch definierte Zustände. Ein gestopptes oder falsches Muster hilft dabei, Startfehler auf der Option-2-Karte zu lokalisieren.

Alarmanzeige:Wenn ein Servoalarm an einer der zusätzlichen Achsen auftritt, liefert die LED der Option 2-Karte die erste sichtbare Alarmanzeige auf Platinenebene – nützlich bei der Diagnose von Achsenalarmen, ohne auf die CNC-Bedieneranzeige zuzugreifen.

Anwendungsszenarien

Erweiterung 4-Achs-Bearbeitungszentrum:Ein Bearbeitungszentrum der FANUC-Serie 16-MB benötigt eine 5. Achse für einen Rundschalttisch. Die Option-2-Karte A16B-2203-0031 wird in den Option-2-Steckplatz eingebaut, das Servomodul A20B-2902-0070 eingebaut und die Parameter neu geladen. Die 5. Achse steht der CNC zur Verfügung.

Austausch nach Platinenausfall Option 2:Ein Bearbeitungszentrum mit installiertem A16B-2203-0031 entwickelt Alarme speziell für die zusätzlichen Achskanäle. Die Hauptachsenkanäle bleiben funktionsfähig – was auf einen Fehler der Option 2-Karte hindeutet. Durch den Austausch wird der Zusatzachsenbetrieb wiederhergestellt.

FAQ

F1: Kann der A16B-2203-0031 ohne das Servomodul A20B-2902-0070 installiert werden?

Das A20B-2902-0070 ist das Servosteuermodul, das in die Option-2-Platine A16B-2203-0031 eingesteckt wird. Das Servomodul sorgt für die Regelkreisverarbeitung für die zusätzlichen Achsen. Ohne sie können die zusätzlichen Achskanäle nicht funktionieren. Bestätigen Sie bei der Bestellung des A16B-2203-0031, ob das Servomodul ebenfalls benötigt wird oder ob ein vorhandener A20B-2902-0070 von der Originalplatine übernommen werden kann.

F2: Warum müssen nach der Installation des A16B-2203-0031 alle Parameter und Programme neu geladen werden?

CNC-Shopping bestätigt, dass die Installation ein Neuladen der Parameter und des Programms erfordert. Wenn eine neue Option-2-Karte eingebaut wird, erkennt der SRAM-Speicher der CNC eine geänderte Hardwarekonfiguration. Das System führt beim Start eine Hardwareerkennung durch; Eine Nichtübereinstimmung zwischen gespeicherten Konfigurationsdaten und erkannter Hardware kann dazu führen, dass die CNC falsch initialisiert wird. Durch das Neuladen der Parameter wird sichergestellt, dass die CNC die neuen Zusatzachsen erkennt und korrekt konfiguriert.

F3: Wie hoch ist die maximale Gesamtachsenanzahl auf einer CNC der Serie 16 mit installiertem A16B-2203-0031?

Das Basissystem der Serie 16 unterstützt 4 Achsen auf der Hauptplatine. Durch Hinzufügen der A16B-2203-0031 Option 2-Karte mit 4 zusätzlichen Achsen ergibt sich eine Gesamtzahl von 8 gesteuerten Achsen. Dies deckt die komplexesten Werkzeugmaschinenkonfigurationen im Zielanwendungsbereich der Serie 16 ab. Bestätigen Sie die maximal konfigurierte Achsenanzahl anhand der CNC-spezifischen Serien- und Modelldokumentation.

F4: Ist der A16B-2203-0031 mit CNC-Systemen der Serie 18 kompatibel?

Die Serie 16 ohne Sub-CPU-Variante. Für Anwendungen der Serie 18, die 4 zusätzliche Achsen erfordern, ist die A16B-2203-0033 (mit Sub-CPU) die richtige Platine. Die Serien 16 und 18 verwenden unterschiedliche Option-2-Kartenvarianten – bestätigen Sie vor der Bestellung die entsprechende Karte für die jeweilige CNC.

F5: Welche Alarme weisen darauf hin, dass die A16B-2203-0031 Option 2-Karte ausgefallen ist?

Alarme, die speziell die zusätzlichen Achsenkanäle (die 5. bis 8. Achse, je nach Konfiguration) betreffen, während die Hauptachsenkanäle normal weiterarbeiten, sind typisch für einen Platinenfehler der Option 2. Achsenalarme, Servokommunikationsfehler nur an den zusätzlichen Achsen oder Startalarme, die auf den Option-2-Steckplatz verweisen, sind Diagnoseindikatoren. Vergleichen Sie die Alarmcodes mit der Hardware-Alarmreferenz der Serie 16 im Wartungshandbuch.
