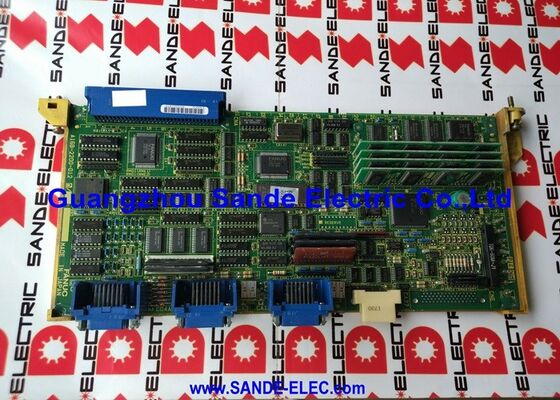

Gebrauchtes FANUC Achsenbrett A16B-2203-0020 In gutem Zustand A16B22030020 A16B-22O3-OO2O

FANUC A16B-2203-0020∙ Serie 0/0-C Typ B 3/4-Achsen-Schnittstellen-PCB

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Typ der Ware:PCB-Schnittstellen für Servoachsen Type B (Serie)

Kompatible CNC-SystemeFANUC Serie 0, Serie 0-C (0-TD, 0-TTD, 0-MD)

Übersicht

The A16B-2203-0020 is a FANUC 32-bit serial axis interface printed circuit board for the FANUC Series 0 and 0-C CNC families — specifically the Type B interface configuration used on turning centre (0-TD, 0-TTD) und Bearbeitungszentrum (0-MD) -Steuerungsvarianten.

Die Platine verfügt über eine 3- oder 4-Achsen-Servo-Steuerung mit serieller Schnittstelle Typ B, die die Rückmeldung des Motor-Encoders direkt vom Encoder an die CNC-Steuerplatine leitet,Anstatt durch den Servoverstärker wie in der Typ-A-Konfiguration.

Die 32-Bit-Architektur dieser Platine positionierte sie als die digitale serielle Achsenkarte der späteren Generation innerhalb der 0-C-Familie.Es verwaltet die Hochgeschwindigkeits-Seriekommunikation mit den Alpha-Servo-Verstärkern, die Auswertung der Fehler auf jeder Achse und die Aktualisierung der Geschwindigkeitsbefehle bei jedem CNC-Interpolationszyklus.

Der Rückkopplungspfad des Typ-B-Encoders gibt der CNC direktes Positionswissen vom Motor anstatt abgeleitete Position über den Verstärker,die bei Anwendungen, bei denen höchste Positionierungsgenauigkeit erforderlich ist, bevorzugt wurde.

FANUC hat die Produktion der A16B-2203-0020 eingestellt,Der Vorstand ist jedoch weiterhin entscheidend für den weiteren Betrieb einer bedeutenden Anzahl von FANUC 0-C/0-TD/0-MD-Maschinen, die noch in Betrieb sind..

Diese Maschinen behalten ihre Präzisionsfähigkeit jahrzehntelang, wenn sie ordnungsgemäß gewartet werden, was zuverlässige Ersatzteile unerlässlich macht.

Schlüsselmerkmale

Typ B-Schnittstelle Encoder Feedback Architektur

Die Bezeichnung Typ B auf dieser Platine definiert, wie Positionsrückkopplung die CNC-Steuerung erreicht.Das Rückkopplungskabel des Motor-Encoders läuft vom Encoder auf dem Servomotor montierten direkt zurück zum Achsenbrett der CNC-Steuerung.

Die A16B-2203-0020 erhält diese Rückmeldung direkt und gibt der CNC die tatsächliche Position der Motorwelle Zyklus für Zyklus.

Dies steht im Gegensatz zu Typ A, bei dem das Feedback durch die Alpha-Verstärker-Einheit fährt, bevor es die CNC erreicht.

Beide Ansätze ermöglichen eine hochpräzise Servo-Steuerung, aber der direkte Rückkopplungsweg des Typs B wurde für Anwendungen ausgewählt, bei denen die Kabelvermittlung zur CNC-Steuerung praktischer war.oder wenn der Konstrukteur der Maschine die direkte Rückkopplungs-Topologie bevorzugte.

Für Wartungstechniker bedeutet dies praktisch, daß die Achsenplatten des Typs A und des Typs B nicht austauschbar sind.

A machine designed for Type B operation — with encoder cables routed directly to the CNC — requires the A16B-2203-0020 (or its Type B equivalents) and cannot use a Type A board without significant rewiring of the feedback circuits.

0-TD und 0-MD Anwendungen

Die Bezeichnung 0-TD kennzeichnet die Bedienelemente der FANUC-Reihe 0-C, die für Drehzentren und Drehmaschinen konfiguriert sind.

Die 0-MD identifiziert die Konfiguration des Bearbeitungszentrums. Die A16B-2203-0020 wurde in beiden Anwendungsbereichen verwendet, in denen die Schnittstelle für den Typ-B-Encoder festgelegt wurde.

Bei Drehzentren steuert das Brett typischerweise die zwei linearen Achsen (Z und X) und in vielen Konfigurationen eine C-Achse zur Spindelposition bei Werkzeugarbeiten.

Bei Bearbeitungszentren mit 4-Achsen-Konfigurationen bietet er X, Y, Z und einen Drehtisch oder B-Achse.

In 0-TTD-Konfigurationen Doppelbahn-Drehzentren Die 3/4-Achsen-Kapazität der Platte deckt einen vollständigen Weg einer Maschine mit zwei Türmen ab.

Dienstleistungs- und Ersatznoten

Der A16B-2203-0020 wird von FANUC eingestellt, d. h. er ist nicht mehr über den Standard-Kanal für den Verkauf neuer Produkte von FANUC erhältlich.Ersatzteile sind über den spezialisierten CNC-Ersatzteilnachmarkt erhältlich.

Bei der Bestellung ist zu bestätigen, dass die Ersatzteile für die spezifische Steuerungsvariante der Maschine (0-TD, 0-TTD oder 0-MD) die richtige Version sind, da zwischen den Steuerungsarten geringfügige Unterschiede bestehen.

Vor dem Austausch einer mutmaßlichen Achsplatte ist der Fehler systematisch zu überprüfen.

Überprüfen Sie die Kontinuität des Rückkopplungskabels vom Motor zur CNC.

Swap the axis assignments in the CNC parameters to determine whether a reported axis-1 fault travels with the parameter change (indicating a control board or parameter issue) or stays on the original physical axis (indicating an amplifier, Motor oder Rückkopplungskabelfehler).

Häufig gestellte Fragen

F1: Die 0-TD-Maschine zeigt nur einen Servo-Alarm auf der Z-Achse. Das Alpha-Verstärker-Ready-Licht ist an. Ist der A16B-2203-0020 der Fehler?

Ein einsachsiger Alarm mit dem bestätigten Verstärkerlicht schränkt den Fehler auf den Rückkopplungskreis zwischen Motor-Encoder und CNC, dem Z-Achsenkanal der Achsenplatte, ein.oder die Kommunikation der Achsenplatine mit dem Verstärker für diesen Kanal.

Überprüfen Sie zunächst das Encoder-Rückkopplungskabel.

Wenn das Kabel sauber ist, ist der Z-Achsen-Kanal der A16B-2203-0020 verdächtig.

F2: Kann das A16B-2203-0020-Typ B-Board durch ein A16B-2200-0390-Typ A-Board ersetzt werden, wenn kein Typ B verfügbar ist?

Die Type-B- und Type-A-Boards verwenden unterschiedliche Encoder-Feedback-Routing.Eine Maschine des Typs B verfügt über Codere-Rückkopplungskabel, die direkt an den Achsenbrettanschluss angeschlossen sind.

Eine Maschine des Typs A leitet Feedback durch den Alpha-Verstärker.

Das Tauschen von Plattenarten ohne Neuverkabelung der Rückkopplungsschaltkreise der Maschine würde die Rückkopplung des Codiereranschlusses unverbunden oder falsch verbunden lassen, was Achsenfehler verursacht..

F3: Die A16B-2203-0020 ist als nicht mehr hergestellt aufgeführt. Wie lange bleibt der Nachschub-Support für dieses Board verfügbar?

Die installierte Basis der FANUC 0-C/0-TD-Maschinen ist groß.und spezialisierte CNC-Reparaturfirmen werden diese Platten noch viele Jahre unterstützen. Sie werden repariert und renoviert, anstatt neu hergestellt zu werden., so daß das Angebot nicht an die Produktionspläne der Fabrik gebunden ist.

Die wichtigere Einschränkung ist die Verfügbarkeit der spezifischen Komponenten, die bei Reparaturen auf Bordebene verwendet werden.

Platten, die mit Fehlern auf Komponentenebene ausfallen, bleiben reparierbar, solange die kritischen Schaltungen und passiven Komponenten aus der Quelle stammen.

Für die meisten 0-C-Ära-Boards erstreckt sich dies mindestens 10 ̊15 weitere Jahre ab der Gegenwart.

F4: Nach dem A16B-2203-0020-Auswechsel funktionieren alle Achsen korrekt, aber die Maschine zeigt einen Positionsfehler-Alarm bei schnellen Schnellbewegungen.

Positionsfehlerwarnungen bei Stromschnellen nach dem Austausch der Platine können auf eine Mismatch zwischen den Servoparametern der Achsplatte und den Hardware-Eigenschaften der Ersatzteile hinweisen.oder ein falsch eingestellter Servospurgewinn.

Überprüfen Sie die Servo-Parameter, insbesondere die Positionsfehlergrenzwerte (in der Regel in den Servo-Parameterbildschirmen unter dem CNC-Wartungsmenü eingestellt).Überprüfung, ob die gleichen Parameter auf dem Ersatzteil vorhanden sind.

Überprüfen Sie auch die Integrität des Encoder-Rückkopplungskabels bei Geschwindigkeit. ‡ Intermittierende Rückkopplungsunterbrechungen verursachen Positionsfehler, die nur unter dynamischen Bedingungen auftreten.

F5: Die Maschine ist ein 0-TTD (Doppelbahn-Wendezentrum). Die A16B-2203-0020 deckt einen Weg ab. Ist für den zweiten Weg ein zweites identisches Brett erforderlich?

Ja. In einer Doppel-Pfad-0-TTD-Konfiguration sind zwei Achsenplatten erforderlich, eine für jeden Pfad. Jedes A16B-2203-0020-Blatt steuert seine zugewiesenen Achsen unabhängig voneinander.

Die beiden Platten sind in der Regel identische Bauteilnummern, sind aber über die CNC-Parameter unterschiedlich konfiguriert, um ihre jeweiligen Achsenzuordnungen zu verwalten.

Wird ein Weg ausfallen, während der andere normal funktioniert, muss nur die Achsplatte für den ausfallenden Weg ersetzt werden.
