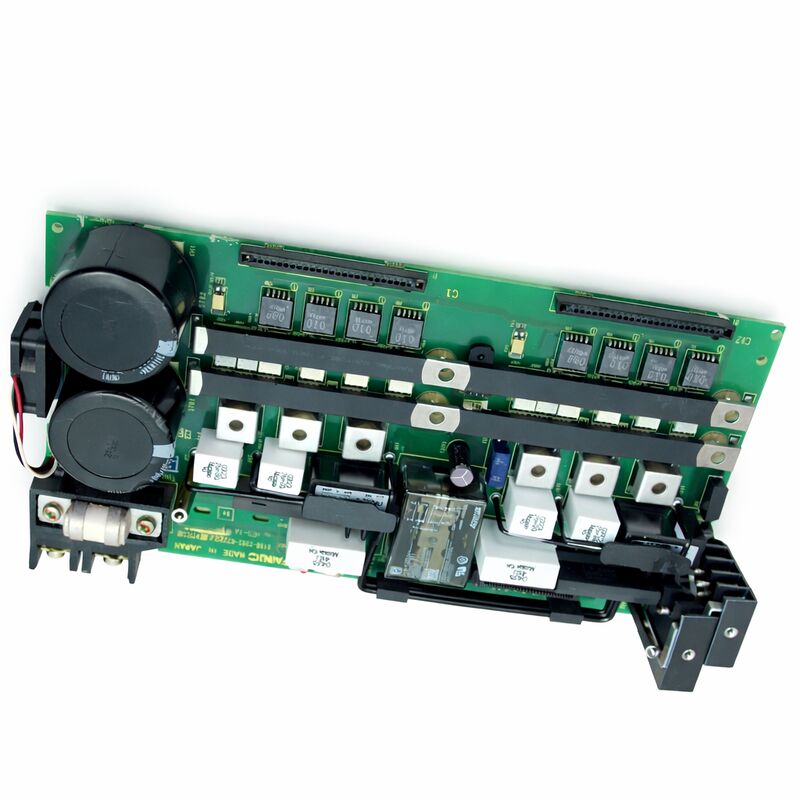

Fanuc A16b-2202-0773 PC-Platine Alpha-Antriebseinheit A16B22020773 A16B-22O2-O773

FANUC A16B-2202-0773 | Bedienfeld-I/O-Leiterplatte — A16B-2202 Serie, Ursprung Japan

Teilenummer: A16B-2202-0773

Hersteller: FANUC Corporation (Japan)

Produkttyp: Bedienfeld-I/O-Leiterplatte

Leiterplattenserie: A16B-2202

Kompatible Systeme:FANUC CNC-Steuerungssysteme

Übersicht

Die A16B-2202-0773 ist eine bedienfeldseitige I/O-Leiterplatte (Printed Circuit Board) aus der A16B-2202-Serie von FANUC. Sie verwaltet die Signalverbindung zwischen der CNC-Steuerung und dem Bedienfeld der Maschine — der Frontplatte, die der Maschinist zur Steuerung der Maschine verwendet.

Jeder Knopf, Schalter, Drehselektor und jede Anzeige auf dem Bedienfeld ist über die von dieser Leiterplatte verwalteten I/O-Signalpfade mit der Steuerung verbunden.

Die A16B-2202-Serie umfasst bedienfeldseitige I/O-Leiterplatten für mehrere Generationen von FANUC CNC-Steuerungen.

Diese Leiterplatten übersetzen die physischen Eingaben vom Bedienfeld — Tastendrücke, Moduswahlschalter, Zyklusstart, Vorschubhalt, Not-Aus — in digitale Signale, auf die die CNC-Steuerung reagieren kann.

Sie steuern auch die Ausgabeanzeigen des Bedienfelds: die Lichter, die dem Bediener anzeigen, welcher Modus aktiv ist, welche Funktionen aktiviert sind und wie der aktuelle Zustand der Maschine ist.

Ohne eine funktionierende bedienfeldseitige I/O-Leiterplatte hat die CNC keinen zuverlässigen Weg für Bedienerbefehle.

Achsenbewegungen sind möglicherweise noch über direkte Parametermethoden möglich, aber ein normaler Maschinenbetrieb über das Bedienfeld ist nicht möglich.

Diese Leiterplatte ist eine funktionale Voraussetzung für routinemäßige Bearbeitungsvorgänge.

Wichtige Spezifikationen

Bedienfeld-I/O — Der Signalpfad

Wenn ein Maschinist "Zyklusstart" drückt, erzeugt dieser physische Tastendruck einen Spannungs- oder Masse-Signal, der über ein Kabel zur bedienfeldseitigen I/O-Leiterplatte gelangt.

Die Eingangsschaltung der Leiterplatte liest dieses Signal und meldet den Zustand an die PMC-Leiterlogik der CNC-Steuerung.

Die PMC liest die Eingabe "Zyklusstart" und initiiert, wenn alle Bedingungen erfüllt sind, den Bearbeitungszyklus.

Dieser Pfad existiert für jeden Knopf und Schalter auf dem Bedienfeld. Moduswahlschalter, Vorschub-Override-Potentiometer, Jog-Richtungstasten, Spindeldrehzahl-Override, Werkzeugwechselanforderungen — jeder erzeugt ein Signal, das die I/O-Leiterplatte mit der CNC verbindet.

Auf der Ausgangsseite empfängt die Leiterplatte Befehle von der CNC — "schalte die Zyklus-Aktiv-Lampe ein", "aktiviere die Vorschubhalt-Anzeige" — und steuert die entsprechenden Bedienfeldleuchten.

Die Bezeichnung "Quelltyp" beschreibt die Signal-Logik-Konvention.

Bei Quelltyp-I/O erkennen die Eingangsschaltungen der Leiterplatte den Stromfluss vom Feldgerät.

Dies ist eine von zwei gängigen industriellen I/O-Konventionen und bestimmt, wie die Verkabelung des Bedienfelds konfiguriert ist.

Feldgeräte müssen mit dem I/O-Typ der Leiterplatte übereinstimmen, um korrekt zu funktionieren.

A16B-2202 Serie — Bedienfeld-Leiterplatten für CNC-Systeme

Die A16B-2202-Serie umfasst eine Reihe von Varianten von bedienfeldseitigen I/O-Leiterplatten, jede mit spezifischen I/O-Punktzahlen, Signal-Logik-Typen und Funktionsmerkmalen, die auf verschiedene Steuerungsplattformkonfigurationen abgestimmt sind.

Die Serie deckt Standard-Bedienfeld-I/O in verschiedenen Kanalzahlen ab — 48, 64, 72, 96, 104 Ein- und Ausgangskombinationen — und umfasst Varianten mit Funktionen wie Hochgeschwindigkeits-Skip-Eingängen für Prüfzyklen.

Die Variante -0773 nimmt eine spezifische Position in dieser Familie ein und definiert die spezifische I/O-Anzahl und die Merkmale, die für ihre Zielsystemkonfiguration geeignet sind.

Wie bei anderen bedienfeldseitigen I/O-Leiterplatten dieser Serie wird die -0773 im Bedienfeld-Rack installiert und kommuniziert über die Bedienfeld-I/O-Schnittstelle mit der CNC-Steuerung.

Die Identifizierung der richtigen Variante ist unerlässlich.

Unterschiedliche Suffixnummern der A16B-2202 sind nicht austauschbar. Eine falsche Leiterplatte kann die gleiche physische Größe und Anschlussanordnung haben, aber eine andere Signal-Kapazität. Bestätigen Sie immer das Suffix der installierten Leiterplatte auf ihrem Etikett, bevor Sie einen Ersatz beschaffen.

Fehleridentifizierung — Bedienfeld-I/O-Fehler

Wenn eine bedienfeldseitige I/O-Leiterplatte ausfällt, äußert sich der Fehler typischerweise in einem von drei Mustern. Ein vollständiger Leiterplattenschaden macht alle Bedienfeld-Funktionen unresponsive — Knöpfe tun nichts, Anzeigen erlöschen alle oder leuchten alle auf.

Ein Teilausfall macht bestimmte Bedienfeld-Funktionen unresponsive, während andere normal funktionieren — dies deutet oft auf einen bestimmten Bereich des I/O-Arrays der Leiterplatte oder eine bestimmte Stromschiene auf der Leiterplatte hin.

Intermittierende Ausfälle — Bedienfeld-Funktionen, die manchmal funktionieren und manchmal nicht — entstehen oft durch Probleme mit den Steckverbindungen und nicht durch die Leiterplatte selbst.

Bevor Sie zu dem Schluss kommen, dass die Leiterplatte ausgefallen ist, überprüfen Sie die Verbindungen der Bedienfeldkabel sowohl am Leiterplattenende als auch am Bedienfeldende.

Bedienfeldkabel verschleißen an den Steckverbindungen durch wiederholtes Ein- und Ausbauen des Bedienfelds.

Ein teilweise sitzender Stecker oder ein beschädigter Kontakt erzeugt das gleiche Symptom wie ein Leiterplattenschaden.

Wenn die Verbindungen als gut bestätigt werden und der Fehler weiterhin besteht, ist die Leiterplatte der Ersatzkandidat.

FAQ

F1: Mehrere spezifische Bedienfeldschlüssel reagieren nicht mehr. Andere funktionieren normal. Ist die A16B-2202-0773 schuld?

Selektive Tastenfehler — spezifische Tasten reagieren nicht, während andere funktionieren — können auf einen Leiterplattenschaden hindeuten, sind aber ebenso konsistent mit einem Fehler der Bedienfeldschlüsselleiste oder einem Bedienfeldkabel.

Testen Sie, indem Sie zuerst das Bedienfeldkabel austauschen, wenn möglich.

Wenn das Bedienfeldkabel als gut bestätigt wird, liegt der Fehler entweder im spezifischen I/O-Bereich der Leiterplatte oder in den Kontakten der Schlüsselleiste für diese spezifischen Tasten. Untersuchen Sie die Schlüsselleiste unter den betroffenen Tasten auf Verunreinigungen oder Verschleiß.

F2: Die Maschine zeigt nach einer Überspannung einen Bedienfeld-Alarm an. Die Leiterplatte weist in der Nähe eines Steckverbinders sichtbare Verfärbungen auf. Was ist zu tun?

Sichtbare Verfärbungen deuten auf einen Komponentenausfall durch das Ereignis hin. Versuchen Sie nicht, den Betrieb mit einer beschädigten Leiterplatte wiederherzustellen — der Fehler kann sich über die Schnittstelle auf die CNC-Hauptplatine ausbreiten, wenn der beschädigte Stromkreis falsche Signale liefert.

Ersetzen Sie die Leiterplatte. Überprüfen Sie auch die Spannung der Bedienfeldstromversorgung, bevor Sie den Ersatz installieren, um zu bestätigen, dass die Überspannungsbedingung behoben ist.

F3: Was ist der Unterschied zwischen Quelltyp- und Senkentyp-Bedienfeld-I/O-Leiterplatten?

Quelltyp-Leiterplatten liefern Strom von der Leiterplatte zum Feldgerät. Das Feldgerät (Knopf, Schalter) verbindet den Strompfad mit Masse, um den Eingang zu aktivieren. Senkentyp-Leiterplatten ziehen Strom vom Feldgerät.

Das Feldgerät liefert Spannung an den Eingang der Leiterplatte. Die Verkabelung des Bedienfelds ist für jeden Typ unterschiedlich — eine Quelltyp-Leiterplatte kann mit einer für Senkentyp konfigurierten Feldverkabelung nicht korrekt funktionieren.

Bestätigen Sie immer die Verdrahtungskonvention, bevor Sie eine Ersatzleiterplatte beschaffen.

F4: Die Maschine wurde mit einem neuen Bedienfeld nachgerüstet. Das Bedienfeld kommuniziert nicht korrekt mit der CNC. Muss die A16B-2202-0773 ersetzt werden?

In einem Nachrüstszenario müssen die Verkabelung des Bedienfelds und die I/O-Konvention der Leiterplatte übereinstimmen. Wenn das Nachrüstbedienfeld eine andere I/O-Konvention (Quelle vs. Senke) oder ein anderes Signalniveau verwendet, muss die Leiterplatte möglicherweise durch eine kompatible Variante ersetzt werden.

Bestätigen Sie auch, dass die Pinbelegung des Bedienfeldkabels mit der Anschlusszuweisung der Leiterplatte übereinstimmt.

Ein falsch verdrahtetes Bedienfeld erscheint als Leiterplattenschaden, aber die Leiterplatte ist nicht schuld.

F5: Kann eine Reparatur auf Komponentenebene an dieser Leiterplatte durchgeführt werden?

Eine Reparatur auf Komponentenebene ist für spezifische Ausfälle möglich — beschädigte Eingangs-Schutzdioden, ausgefallene Treiber-ICs für Anzeigen, oxidierte Steckverbinderkontakte.

Proprietäre FANUC-Schnittstellen-ICs sind, wenn sie beschädigt sind, im Allgemeinen nicht separat erhältlich und machen eine Reparatur auf Komponentenebene für diese Ausfälle unpraktisch.

Ein qualifizierter FANUC-Reparaturservice kann den spezifischen Ausfallmodus beurteilen und Auskunft über die Reparierbarkeit geben.
