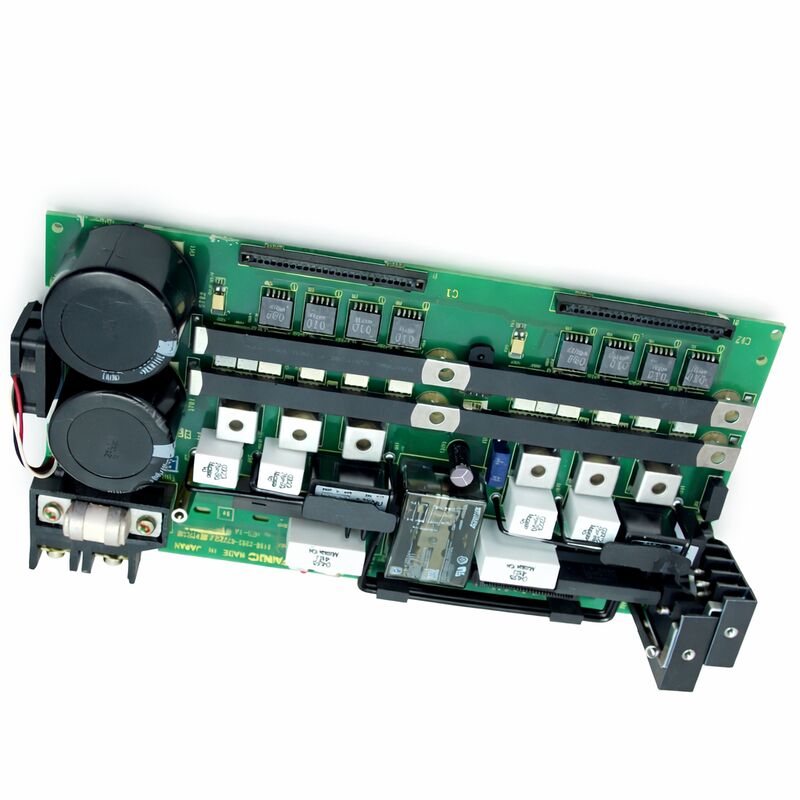

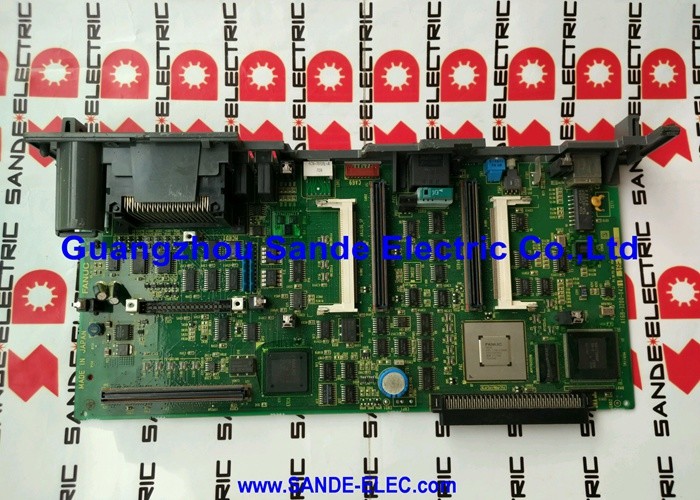

Fanuc A16b-2202-0772 PC-Board Alpha Antriebseinheit A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772 | Bedienfeld-I/O-Leiterplatte — A16B-2202 Serie, Serie 16 / 18, Herkunft Japan

Teilenummer: A16B-2202-0772

Hersteller: FANUC Corporation (Japan)

Produkttyp: Bedienfeld-I/O-Leiterplatte

Leiterplattenserie: A16B-2202

Kompatible Systeme: FANUC Serie 16 / 18 CNC und kompatibel

Übersicht

Die A16B-2202-0772 ist eine bedienfeldseitige I/O-Leiterplatte aus FANUCs A16B-2202-Serie. Sie gehört zur Gruppe der I/O-Leiterplatten im FANUC-Controller-Ökosystem der Serie 16 und 18, die die Kommunikation zwischen der PMC des CNC-Controllers und der Bedienfeld-Hardware der Werkzeugmaschine handhaben.

Bedienfeld-I/O-Leiterplatten übertragen die Signale, die die Mensch-Maschine-Schnittstelle zum Laufen bringen: Jeder Tastendruck auf dem Bedienfeld der Maschine wird über diese Leiterplatte empfangen, und jeder vom PMC-Leiterprogramm gesteuerte Status einer Anzeigelampe wird über diese Leiterplatte ausgegeben.

Die A16B-2202-Serie umfasst eine Reihe von FANUC-I/O-Leiterplatten für Anwendungen der Serie 16 und 18, die verschiedene Kanalanzahlen und I/O-Typen abdecken.

Innerhalb dieser Serie werden die einzelnen Varianten durch ihre Eingangsanzahl, Ausgangsanzeige und ihren elektrischen Typ definiert — dies bestimmt, für welche Maschinen und Bedienfeldkonfigurationen sie geeignet sind.

Die -0772 ist eine solche definierte Variante, die für ihre spezifische Bedienfeld-I/O-Anwendung innerhalb der Hierarchie des FANUC Serie 16/18-Systems konfiguriert ist.

Diese Leiterplatten werden im Schaltschrank montiert und an die Verkabelung des Bedienfelds angeschlossen.

Sie empfangen Eingangssignale von Tasten, Schlüsselschaltern, Wahlschaltern und Not-Aus-Schaltungen und steuern Ausgangssignale zu Anzeigelampen, akustischen Alarmen und anderen Rückmeldegeräten des Bedienfelds.

Ihre Zuverlässigkeit ist für den Maschinenbediener direkt sichtbar — eine fehlerhafte Bedienfeld-I/O-Leiterplatte führt zu fehlenden oder falschen Reaktionen des Bedienfelds, die während des Maschinenbetriebs sofort erkennbar sind.

Wichtige Spezifikationen

Die Bedienfeld-Schnittstelle — Was diese Leiterplatte leistet

Das Bedienfeld einer CNC-Werkzeugmaschine ist die Schnittstelle, über die der menschliche Bediener mit der Maschine interagiert.

Vom Bedienfeld aus startet und stoppt der Bediener Programme, wählt Betriebsarten, aktiviert Achsbewegungen, steuert Spindel- und Kühlmittelfunktionen und bestätigt Alarme.

Jede dieser Interaktionen erfordert einen physischen elektrischen Signalweg von der Hardware des Bedienfelds zum CNC-Controller.

Die A16B-2202-0772 stellt diesen Signalweg auf der Eingangsseite bereit: Wenn der Bediener eine Taste drückt, schließt der Schalter des Bedienfelds einen Stromkreis. Die I/O-Leiterplatte erkennt diesen Abschluss und gibt ihn als logischen Eingangszustand an die PMC weiter.

Das PMC-Leiterprogramm liest diesen Zustand und reagiert — vielleicht durch Aktivierung einer Betriebsart, Initiierung einer Funktion oder Weiterleitung eines Signals an den NC-Kern.

Auf der Ausgangsseite steuert die PMC Anzeigelampen: Die Betriebsart ist nun aktiv, die Spindel läuft, der Werkzeugwechsler ist bereit.

Die I/O-Leiterplatte nimmt diese logischen Ausgangszustände von der PMC entgegen und treibt Strom durch die Stromkreise der Anzeigelampen oder Relaisspulen, die an ihre Ausgangsanschlüsse angeschlossen sind.

Jede Taste und jede Anzeigelampe am Bedienfeld der Maschine durchläuft diesen Logikpfad.

Die I/O-Leiterplatte ist die Hardware, die dies ermöglicht.

Quell- und Senk-Konventionen

Bedienfeld-I/O-Leiterplatten der A16B-2202-Serie werden in elektrischen Konfigurationen als Source-Typ (Quelle) und Sink-Typ (Senke) hergestellt. Die beiden Typen definieren die Richtung des Stromflusses in den Ausgangstreiberschaltungen.

Source-Typ-Ausgänge liefern Strom von der Leiterplatte zur Last. Die Leiterplatte fungiert als Stromquelle.

Die Last — eine Lampe oder eine Relaisspule — wird zwischen dem Ausgangsanschluss der Leiterplatte und Masse angeschlossen. Wenn die PMC den Ausgang aktiviert, treibt die Leiterplatte Strom durch die Last.

Sink-Typ-Ausgänge stellen einen Strompfad zur Masse bereit. Die Leiterplatte fungiert als Stromsenke.

Die Last wird zwischen die Versorgungsspannung und den Ausgangsanschluss der Leiterplatte geschaltet. Wenn die PMC den Ausgang aktiviert, zieht die Leiterplatte den Ausgangsanschluss auf Masse und schließt den Stromkreis.

Der Typ der installierten Leiterplatte muss mit der Verkabelung des Bedienfelds übereinstimmen. Die Installation einer Source-Typ-Leiterplatte, wo eine Sink-Typ-Leiterplatte erwartet wird — oder umgekehrt — führt zu einer falschen oder fehlenden Funktion des Bedienfelds. Bestätigen Sie immer den elektrischen Typ der installierten Leiterplatte anhand ihres Etiketts, bevor Sie einen Ersatz beschaffen.

Fehlersymptome und Diagnose

Wenn eine A16B-2202-0772-Leiterplatte einen Fehler aufweist, sind die Symptome am Bedienfeld sichtbar. Eingänge, die nicht mehr registriert werden — Tastendrücke, die keine CNC-Reaktion hervorrufen — oder Ausgänge, die dauerhaft ein- oder ausgeschaltet sind, deuten auf einen Leiterplattenfehler oder ein Problem mit der Feldverkabelung hin.

Der Diagnosebildschirm der CNC-PMC ist das direkte Diagnosewerkzeug. Die Überwachung des Eingangsregisters bei physischer Betätigung jedes Schalters bestätigt, ob die Leiterplatte das Signal empfängt und weiterleitet.

Wenn die PMC den korrekten Eingangszustand anzeigt, wenn der Schalter betätigt wird, funktioniert die Leiterplatte für diesen Kanal.

Wenn die PMC keine Änderung anzeigt, während der Schalter betätigt wird, und Schalter und Verkabelung als in Ordnung bestätigt werden, ist die Eingangsschaltung der Leiterplatte für diesen Kanal ausgefallen.

Ausgangsfehler werden ähnlich diagnostiziert, indem die Zwangssteuerungsfunktion der PMC verwendet wird, um einen bestimmten Ausgangszustand zu befehlen und am Bedienfeld zu bestätigen, ob die entsprechende Lampe oder das entsprechende Gerät reagiert.

FAQ

F1: Mehrere Tasten des Bedienfelds funktionierten nach einer Wartungsarbeit im Schaltschrank nicht mehr. Die Verkabelung scheint intakt zu sein. Könnte die A16B-2202-0772 schuld sein?

Wartungsarbeiten im Schaltschrank können zu unbeabsichtigten Störungen der Steckverbindungen führen. Bevor Sie die Leiterplatte als fehlerhaft einstufen, stellen Sie sicher, dass alle Steckverbindungen zwischen der Bedienfeldverkabelung und der I/O-Leiterplatte vollständig eingerastet sind.

Eine teilweise gelöste Steckverbindung führt zu genau dem beschriebenen Muster — mehrere Eingänge fallen gleichzeitig aus.

Setzen Sie alle Steckverbindungen wieder ein, testen Sie die Funktion des Bedienfelds, und wenn der Fehler trotz bestätigter Steckverbindung weiterhin besteht, untersuchen Sie die Leiterplatte auf Beschädigungen.

F2: Die Anzeigelampen des Bedienfelds leuchten dauerhaft, unabhängig vom PMC-Zustand. Ist dies ein Fehler der I/O-Leiterplatte oder ein Verkabelungsfehler?

Dauerhaft leuchtende Ausgänge trotz korrektem PMC-Zustand deuten auf einen Kurzschluss in der Ausgangstreiberschaltung oder in der Verkabelung hin.

Prüfen Sie, ob die gemeinsame Versorgungsspannung des Lampenstromkreises ihren korrekten Wert hat — eine Überspannung der Versorgung kann dazu führen, dass Lampen über geschwächte Schutzschaltungen der Ausgangstreiber leuchten.

Wenn die Versorgungsspannung korrekt ist, überwachen Sie das PMC-Ausgangsregister, um zu bestätigen, dass die PMC die Ausgänge ausschaltet.

Wenn der PMC-Befehl aus ist, die Lampen aber weiterhin leuchten, ist wahrscheinlich der Ausgangstreiberteil der Leiterplatte ausgefallen.

F3: Die Maschine wurde mit Kühlmittel überflutet und das Bedienfeld funktionierte nicht mehr. Kann die A16B-2202-0772 nach Kühlmittelkontamination wiederhergestellt werden?

Die Wiederherstellung hängt vom Ausmaß der Kontamination und der Geschwindigkeit der Behebung ab. Eine Leiterplatte, die Kühlmitteldämpfen ausgesetzt war, die noch keine Korrosion verursacht haben, kann oft mit einem elektronikverträglichen Kontaktreiniger gereinigt und nach gründlichem Trocknen wieder in Betrieb genommen werden.

Eine Leiterplatte, die untergetaucht war oder längere Zeit nass blieb, zeigt typischerweise Korrosionsspuren, die nicht vollständig behoben werden können.

Untersuchen Sie nach der Reinigung unter Vergrößerung — aktive Korrosion an Kupferbahnen oder Bauteilanschlüssen ist ein Zeichen dafür, dass die Leiterplatte nicht zuverlässig wiederherstellbar ist.

F4: Wie kann ich den I/O-Typ (Source oder Sink) meiner installierten A16B-2202-0772 bestätigen, bevor ich einen Ersatz beschaffe?

Lesen Sie das Etikett der Leiterplatte direkt ab. Das Etikett auf der installierten Leiterplatte gibt den I/O-Typ in seiner Beschreibung oder Spezifikationszeile an.

Wenn das Etikett beschädigt ist, konsultieren Sie die elektrische Dokumentation der Maschine — der Typ der I/O-Leiterplatte ist im Abschnitt zur Controller-Konfiguration des Wartungshandbuchs der Maschine angegeben.

Wenn beides nicht verfügbar ist, kann ein qualifizierter FANUC-Techniker den Typ durch Messung der Schaltungseigenschaften an den Ausgangsanschlüssen der Leiterplatte mit geeigneten Prüfgeräten ermitteln.

F5: Nach dem Austausch dieser Leiterplatte zeigt die CNC einen Kommunikationsfehler des Bedienfelds an, der vorher nicht vorhanden war. Was könnte falsch sein?

Ein Kommunikationsfehler des Bedienfelds nach einem Leiterplattentausch deutet typischerweise auf eines von drei Problemen hin: Die Ersatzleiterplatte hat eine andere I/O-Link-Adresskonfiguration als das Original, ein Steckverbinder ist an der Ersatzleiterplatte nicht vollständig eingerastet, oder die Ersatzleiterplatte hat einen Fehler, der eine Fehlerbedingung auf dem I/O-Link-Bus erzeugt.

Prüfen Sie zuerst die I/O-Link-Adresseneinstellungen und die Steckverbindungen.

Wenn beides korrekt bestätigt wurde, muss die Ersatzleiterplatte möglicherweise ausgetauscht werden.
