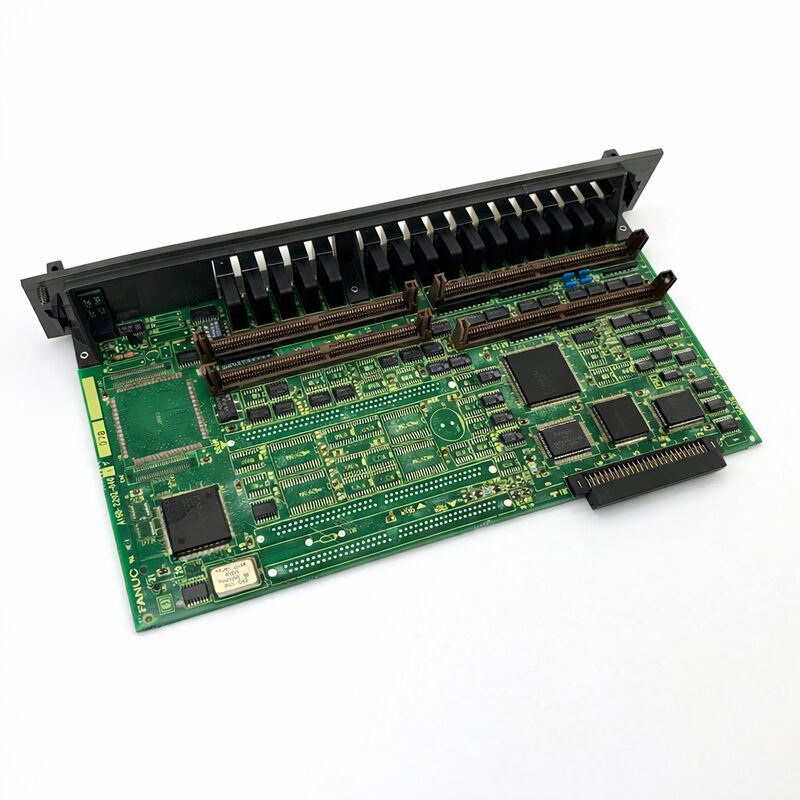

CNC-Platine
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2202-0762 |
Teilnummer:A16B-2202-0762
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Vorrichtung für die Verstärkung des Servo-Verstärkers (PCB für die Stromversorgung)
Aufstellplattenreihe:Einheitliche Datenbank
Anwendung:SVM-Servoverstärkermodule der FANUC-Serie Alpha
Funktion:Leistungsschaltfläche PCB ∆ Transistorschalter, Strommessung, Stromanschlüsse
Der A16B-2202-0762 ist ein Drahtplatte die Leistungssektion Druckplatte für FANUC Alpha Serie SVM (Servo Verstärker Modul) Familie.Jedes SVM-Modul enthält zwei Platten: die Steuerplatine, die alle Servo-Steuerung auf Signalebene übernimmt, und die Verkabelungsplatine (auch als Basisplatine oder Leistungsplatine bezeichnet), auf der die Leistungstransistoren untergebracht sind,Stromempfindungsschaltungen, und die physikalischen Anschlussgeräte für den Gleichstrombus, die Motorausgabe und die Hilfssignale.
Die A16B-2202-0762 ist die Verkabelungstafel, die ihre spezifische SVM-Modulkonfiguration innerhalb dieser Architektur bedient.
Die A16B-2202-Serie ist die Leiterplattenfamilie von FANUC für die Alpha-SVM-Serie.und dreiachsige Servoverstärkermodule für einen breiten Strombereich.
Verschiedene Platten dieser Serie sind mit spezifischen Steuerungskörpern gepaart, um komplette Servoverstärker zu bilden.
Die A16B-2202-0762 bedient das Hochstrom-Ende der einsachsigen Alpha-Servomodulreihe und wird mit der entsprechenden Steuerkarte zusammengestellt, um einen kompletten Hochleistungs-Achsenantrieb zu bilden.
Die Funktion der Verkabelungstafel im SVM-Modul unterscheidet sich deutlich von der Funktion der Steuerkarte.
Die Steuerkarte denkt, das Kabelbrett handelt, die Steuerkarte berechnet den Strombefehl und erzeugt Gate-Drive-Signale, die Transistoren des Kabelbretts führen diese Befehle aus,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,.
Der Strom, der durch den Motor fließt, der möglicherweise zehn Ampere beträgt, fließt durch das Kabelbrett.muss durch die Wärmeabwasserkanne des Moduls, die thermisch an die Transistormontageflächen der Kabelplatte angeschlossen ist, geleitet werden.
| Parameter | Wert |
|---|---|
| Teilnummer | A16B-2202-0762 |
| Hersteller | FANUC Corporation |
| Art der Ware | Vorrichtung für die Verstärkung der Leistung des Servoverstärkers (Power PCB) |
| Aufstellungsreihe | Einheitliche Datenbank |
| Anwendung | FANUC Alpha SVM-Servoverstärkermodule |
| Gleichspannungsbus-Eingang | 283 ∼ 325 V Gleichstrom (aus PSM) |
| Funktion | IGBT-Leistungsstadium, Strommessung, Stromanschlüsse |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Speichertemperatur | -20 60°C |
| Verfügbare Lage | Über den vollständigen Austausch oder die Reparatur des SVM-Moduls |
Das Verkabelungssystem des Alpha-Servoverstärkermoduls befindet sich an der physikalischen und elektrischen Basis des Antriebs.Die Gleichspannungsbusverbindungen die Hochspannungs-Gleichspannungsschienen vom PSM, die den Motor antreiben endet hierDie Motor-Ausgangsverbindungen enden auch hier.
Die IGBT-Transistoren des Verkabelungstabes wechseln zwischen diesen Schienen, um die dreiphasige Wechselstromleistung zu erzeugen, die den Servomotor antreibt.
Moderne Verkabelungstafeln der Alpha-Serie verwenden IPM (Intelligent Power Module) -Geräte, die die IGBTs und ihre Gate-Antriebsschaltkreise in einem eigenständigen Modul verpacken.
Einige Boards verwenden diskrete IGBT-Geräte. Unabhängig von der Transistortechnologie ist die Schaltfunktion die gleiche:sechs Transistoren (in drei Paaren) steuern die Dreiphasenausgabe, indem jedes Motorterminal abwechselnd auf die positive und negative Gleichspannungsbusbahn geschaltet wird.
Die genaue Zeitspanne und der Arbeitszyklus dieser Schalter, die durch die Gate-Antriebssignale der Steuerkarte oben gesteuert werden, erzeugen den Sinus-Drei-Phasen-Strom, den der Motor benötigt.
Die Stromerkennung auf der Kabelplatte misst die tatsächlichen Motorphasenströme und meldet diese an die Steuerkarte zurück.
Die Stromschleife der Steuerkarte vergleicht den befohlenen Strom mit dem tatsächlichen und passt den Gate-Drive-Tätigkeitszyklus an, um den Fehler zu minimieren.
Ohne eine genaue Stromsensung bricht die geschlossene Stromsteuerung ab.
Die Verkabelungskabel der Serie A16B-2202 umfassen die Alpha SVM-Produktpalette von kleinsten Einsachsmodule über großformatige Hochstromantriebe.Die Platinnummern spiegeln das spezifische Modul wider, das sie bedienen, die physikalische Größe des Moduls und die Antriebskonfiguration (eine Achse, zwei Achsen, drei Achsen) variieren in der Serie.
Die A16B-2202-0762 ist mit einer spezifischen SVM-Konfiguration in diesem Bereich abgestimmt.Die richtige Platte zu identifizieren erfordert die vollständige Bauteilnummer different Boards in A16B-2202 series are not interchangeable, auch wenn sie physisch ähnlich aussehen.
Die Transistor-Einstufungen, die thermische Schnittstelle und die Anschlussstruktur werden an das spezifische Antriebsmodul angepasst, das sie bedienen.
Wenn der A16B-2202-0762 ausfällt, sind die Symptome typischerweise in der Leistungsstufe: Überstrom-Alarme, Transistorfehler-Alarme, fehlende Ausgangsphasen-Alarme oder in schweren FällenVollständige Abschaltung des Antriebs durch IGBT-Kurzschluss.
Diese Fehlersignaturen erscheinen auf dem LED-Display des Antriebs und werden auch als Servo-Alarm an die CNC gemeldet.
Ein Ausfall der Steuerkarte erzeugt dagegen Steuerungs- oder Kommunikationsfehler, VRDY-Fehler oder parameterbezogene Alarme.
Das Verständnis dieser Unterscheidung leitet die Ersatzentscheidung: Ein Alarm für die Stromversorgungsstufe zeigt auf das Verkabelungskabel, während ein Kontrollalarm auf die Steuerkarte zeigt.
Durch die Bestätigung dieser Unterscheidung werden die Kosten für den Austausch einer unbeschädigten Platte gespart.
Die Politik von FANUC und die übliche Praxis der spezialisierten Anbieter von Servoverstärkerdiensten besteht darin, die A16B-2202-0762 nicht als eigenständige Platine zu liefern.
Das Alpha-Servomodul wird als vollständige Einheit durch den Austausch (ein für ein defektes Modul erneuertes, getestetes Modul) gewartet.durch Reparatur auf Antriebsebene, bei der der spezifische Fehler diagnostiziert und die defekte Komponente ersetzt wird, oder durch den Austausch des Transistormoduls, wenn der Fehler beim IGBT-Gerät selbst liegt.
Dieser Modul-Service-Ansatz besteht, weil eine ordnungsgemäße Überprüfung der Verkabelungsplatte erfordert, dass sie als Teil des kompletten SVM-Moduls unter Motorbelastung betrieben wird.
Die Transistoren sind zu prüfen, indem der Motorstrom tatsächlich eingeschaltet wird; die Stromerkennung muss anhand des Motorstroms überprüft werden; der Wärmeweg muss bestätigt werden.Keine dieser Prüfungen kann ohne die vollständige Modulmontage und einen angeschlossenen Motor auf einer Prüfbank ausreichend überprüft werden..
F1: Die Alarmanzeige des SVM-Moduls zeigt einen Überstrom-Alarm an einer Achse. Der Motorenwicklungswiderstand wurde gemessen und ist korrekt. Ist das Kabelbrett der wahrscheinliche Fehler?
An overcurrent alarm with a confirmed-good motor suggests either an IGBT fault on the wiring board (where a transistor has failed in a partially conducting state) or a current sensing fault (where the current sensing reports a higher current than actually flows).
Beide sind Verdrahtungsbrettfehler.Überprüfen Sie, ob die Gleichspannung des Gleichspannungsbusses vom PSM innerhalb der Spezifikation von 283V325V liegt. Ein Überspannungs-Gleichspannungsbuss kann ohne Fehler der Verkabelungsanlage zu Überstrom-Alarmen führen.
F2: Nachdem ein IGBT-Transistor einen Kurzschluss im Verkabelungskabel erlitten hat, ist der Schutz des PSM ausgetreten und die Gleichspannungsbussicherung explodiert. Kann das Verkabelungskabel durch Ersetzen nur des IGBT-Moduls repariert werden?
Der Ersatz des Transistormodules ist ein legitimer Reparaturansatz für spezialisierte Dienstleister. the drive must be tested incrementally — first at reduced load and then at full load — to confirm that the replacement transistor performs correctly and that no other components were damaged by the short-circuit event.
Die Gleichspannungskondensatoren und alle Überspannungsschutzkomponenten im Buskreislauf sollten ebenfalls auf Schäden durch das Fehlerereignis untersucht werden.
Die Volllastprüfung nach der Reparatur ist unerlässlich, bevor der Antrieb wieder in Betrieb genommen wird.
F3: Der Kühlventilator auf dem Servomodul ist ausgestreckt. Kann der Antrieb vorübergehend in Betrieb bleiben?
Der Antrieb darf ohne Kühlventilator nicht weiterbetrieben werden. Die Alpha-SVM-Module von FANUC sind mit thermischen Grenzen ausgelegt, die von der angegebenen Luftströmung aus dem internen Ventilator abhängen.Ohne Luftstrom, steigen die IGBT-Kopplungstemperaturen unter Last rasch an.
Bei kontinuierlichem Betrieb ohne Kühlung wird ein thermischer Ausfall der IGBTs auf der A16B-2202-0762 in kurzer Zeit ̇ möglicherweise innerhalb weniger Minuten bei voller Last auftreten.
Der Ventilator sollte sofort ersetzt werden. Der Ventilatorwechsel ist ein häufiges Wartungsgegenstand für diese Antriebe, und die Ventilatoren sind in der Regel als einzelne Ersatzteile erhältlich.
F4: Die Kabelplatte eines stillgelegten SVM-Moduls ist verfügbar. Kann sie vor der Installation in einer Produktionsmaschine als funktionsfähig überprüft werden?
Ohne Prüfung in einem vollständigen SVM-Modul unter Motorbelastung kann der Zustand der Kabelplatte nicht angemessen überprüft werden.
Die IGBT-Transistoren können an thermischer Müdigkeit angeschlossenen Schäden haben, die nicht von außen sichtbar sind und bei einer Kältewiderstandsmessung nicht sichtbar sind.
Bevor einer geretteten Verkabelungsplatte in einer Produktionsanwendung vertraut wird, sollte sie von einem Spezialisten mit der entsprechenden Prüfgeräte in einer vollständigen Antriebskonfiguration belastet werden.
F5: Welche Reparatur- oder Austauschoption von A16B-2202-0762 bietet die beste Balance zwischen Kosten und Zuverlässigkeit für eine produktionskritische Maschine?
Der Austausch erhalten Sie für eine fehlerhafte Maschine ein renoviertes und vollständig getestetes Modul erbringt das beste Ergebnis für produktionskritische Maschinen.
Das überholte Modul wurde von einem Fachmann mit institutioneller Kenntnis der häufigsten Ausfallmodi unter Motorbelastung getestet und ist mit einer Garantie versehen.
Die gesamte Ausfallzeit der Maschine wird minimiert, da ein getestetes Modul zur sofortigen Installation zur Verfügung steht.
Die Reparatur auf Bordebene ist eine kostengünstigere Option, erfordert jedoch, dass das defekte Modul entfernt und zur Reparatur geschickt wird, was zu einem längeren Ausfallzeitraum führt, in dem die Maschine nicht verfügbar ist.
