| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2202-0790 |

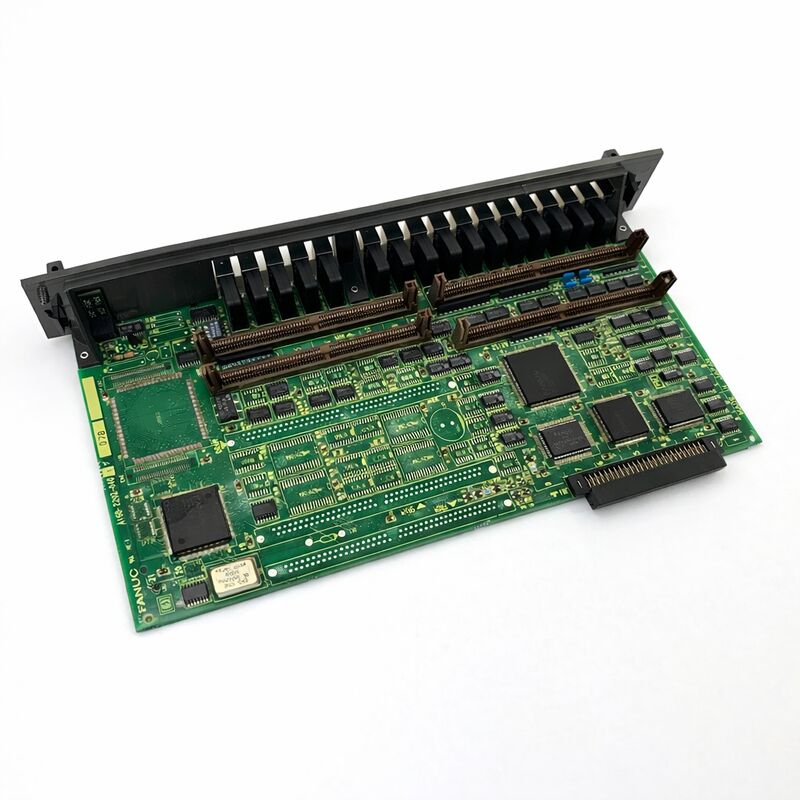

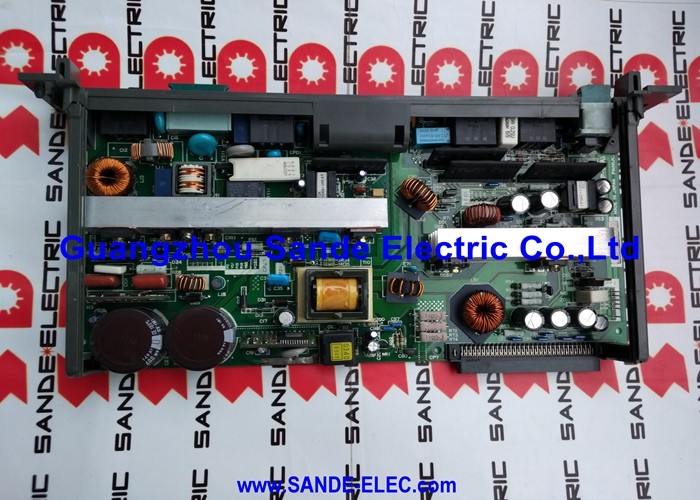

Teilenummer: A16B-2202-0790
Hersteller: FANUC Corporation (Japan)
Produkttyp: Bedienfeld-E/A-Leiterplatte
Leiterplattenserie: A16B-2202
Kompatible Systeme: FANUC Serie 16 / 18 CNC und kompatibel
Die A16B-2202-0790 ist eine E/A-Leiterplatte für das Bedienfeld aus der A16B-2202-Serie von FANUC. Diese Leiterplatte gehört zur Gruppe der E/A-Schnittstellen-Leiterplatten im Ökosystem der FANUC Steuerungen der Serie 16 und 18, die das PMC-Leiterprogramm der CNC-Steuerung mit der Bedienfeldhardware der Werkzeugmaschine verbinden.
Die A16B-2202-Serie umfasst einen klar definierten Bereich dieser E/A-Leiterplatten — verschiedene Varianten dienen unterschiedlichen Ein-/Ausgabe-Kanalzahlen und elektrischen Konfigurationen — und die -0790 ist eine Variante dieser etablierten Familie.
Der Zweck einer E/A-Leiterplatte für das Bedienfeld ist eindeutig: Sie ist die elektrische Schnittstelle zwischen dem menschlichen Bediener und der CNC-Steuerung.
Wenn ein Bediener einen Vorschubübersteuerungsknopf drückt, eine Betriebsart am Betriebsartwahlschalter auswählt oder den Zyklusstartknopf drückt, erzeugen diese physischen Aktionen elektrische Signale.
Die E/A-Leiterplatte empfängt diese Signale, wandelt sie in digitale Zustände um und stellt sie den Eingangsregistern des PMC zur Verfügung. Das PMC-Leiterprogramm liest diese Eingänge und reagiert, indem es die entsprechenden CNC-Funktionen aktiviert oder die entsprechenden Maschinen-Ausgänge steuert.
Der Rückweg ist ebenso wichtig. Jede Anzeigelampe auf dem Bedienfeld — die Leuchte für laufenden Zyklus, die Leuchte für aktive Spindel, die Alarmleuchte — wird von der Ausgangslogik des PMC gesteuert. Die Ausgangsschaltungen auf der E/A-Leiterplatte nehmen diese logischen Ausgangsbefehle auf und wandeln sie in den Strom um, der die physischen Lampen zum Leuchten bringt.
| Parameter | Wert |
|---|---|
| Teilenummer | A16B-2202-0790 |
| Hersteller | FANUC Corporation |
| Produkttyp | Bedienfeld-E/A-Leiterplatte |
| Leiterplattenserie | A16B-2202 |
| Kompatible Systeme | FANUC Serie 16 / 18 CNC und kompatibel |
| Anwendung | Digitale E/A-Schnittstelle für Bedienfeld |
| Herkunft | Japan |
| Betriebstemperatur | 0 – 55°C |
| Lagertemperatur | −20 – 60°C |
| Luftfeuchtigkeit | 75 % RH max. (nicht kondensierend) |
| Verfügbare Zustände | Neu (Überbestand) / Überholt / Repariert |
Die Beziehung zwischen dem Bedienfeld und der CNC-Steuerung wird vollständig über die E/A-Leiterplatte vermittelt. Dies ist beabsichtigt.
Die physische Verkabelung vom Bedienfeld — Dutzende oder Hunderte von einzelnen Leitern für Schalter, Lampen und Wahlschalter — ist nicht direkt mit der Hauptlogik der CNC-Steuerung verbunden. Sie ist mit der E/A-Leiterplatte verbunden. Die E/A-Leiterplatte bietet Signalaufbereitung, Schutz und die elektrische Schnittstelle, die Feldsignale in steuerungsfreundliche Logikpegel umwandelt.
Diese Trennung dient mehreren Zwecken.
Die Feldverkabelung vom Bedienfeld kann Rauschen, Schalttransienten und Übersprechen von benachbarten Stromleitern mitführen.
Die Eingangsschaltungen der E/A-Leiterplatte filtern und entprellen diese Signale, sodass das PMC saubere, zuverlässige Daten erhält.
Die Ausgangsschaltungen auf der E/A-Leiterplatte treiben die relativ hohen Ströme an, die für Anzeigelampen erforderlich sind — Ströme, die die Logikschaltungen der Steuerung beschädigen würden, wenn sie direkt angeschlossen wären.
Das PMC kommuniziert mit der E/A-Leiterplatte über den I/O Link-Serienbus von FANUC.
Diese serielle Verbindung bedeutet, dass die physische Entfernung zwischen dem Steuerungsgehäuse und dem Bedienfeld nicht durch die Länge einzelner Signalleitungen begrenzt ist.
Das I/O Link-Kabel überträgt alle Kanaldaten zwischen der Steuerung und der E/A-Leiterplatte als schnellen seriellen Datenstrom.
Die E/A-Leiterplatte deserialisiert diese Daten und steuert die physischen Ausgänge entsprechend.
Fehler an der E/A-Leiterplatte des Bedienfelds gehören zu den für den Bediener am deutlichsten sichtbaren Ausfällen in einem CNC-System.
Das Bedienfeld ist die primäre Schnittstelle zwischen dem Bediener und der Maschine. Wenn die E/A-Leiterplatte ausfällt, ist der Fehler sofort offensichtlich: Knöpfe reagieren nicht mehr, Anzeigen zeigen falsche Zustände an oder die Maschine weigert sich, in den Automatikmodus zu wechseln, weil ihre Sicherheitsschaltereingänge nicht korrekt gelesen werden.
Die Diagnosebildschirme des CNC-PMC sind das primäre Diagnosewerkzeug. Diese Bildschirme zeigen den Live-Zustand jeder E/A-Adresse im System an.
Ein erfahrener Techniker überwacht die Eingangsadresse für einen bestimmten Bedienfeldknopf, während er den Knopf physisch drückt und loslässt.
Wenn sich die Adresse ändert, ist die Eingangsschaltung für diesen Kanal funktionsfähig. Wenn nicht, liegt der Fehler an der Leiterplatte, der Verkabelung oder dem Bedienfeldgerät selbst.
Mehrere gleichzeitig auftretende Ein- oder Ausgangsfehler — insbesondere in einer Steckergruppe — deuten stark auf einen Leiterplattenfehler und nicht auf ein Verkabelungsproblem hin.
Einzelne Verkabelungsfehler betreffen typischerweise nur ein Signal gleichzeitig; Leiterplattenfehler betreffen tendenziell mehrere Kanäle, die sich einen gemeinsamen Ein- oder Ausgangstreiber teilen.
Die A16B-2202-Serie enthält viele Varianten für unterschiedliche E/A-Kanalzahlen und elektrische Typen.
Die Varianten unterscheiden sich durch ihre Eingangsanzahl, Ausgangsanzahl, ob sie die Hochgeschwindigkeits-Skip-Funktion (HDI) enthalten und ihren elektrischen Typ (Quelle oder Senke).
Die Auswahl des richtigen Ersatzteils erfordert die Kenntnis der genauen Teilenummer der installierten Leiterplatte.
Die Variante -0790 dient ihrer spezifischen E/A-Konfiguration innerhalb der A16B-2202-Familie. Der Austausch gegen eine Variante mit einem anderen Suffix — selbst eine mit einer ähnlichen Kanalanzahl — birgt das Risiko eines falschen elektrischen Typs oder einer inkompatiblen E/A-Adresszuweisung.
Beziehen Sie immer eine exakte Übereinstimmung der Teilenummer.
F1: Der Betriebsartwahlschalter und einige Druckknöpfe des Maschinenbedienfelds reagierten nach einem nahegelegenen Blitzereignis nicht mehr. Die CNC zeigt keine Alarme an. Könnte die A16B-2202-0790 beschädigt sein?
Blitzereignisse können Spannungsspitzen über die Stromversorgung des Gebäudes oder über lange Kabelwege vom Bedienfeld in die Steuerungsgehäuse einleiten. E/A-Leiterplatten sind direkt mit der Feldverkabelung verbunden und können Energie von Transienten aus diesem Weg aufnehmen.
Die Eingangsschutzschaltungen könnten ausgefallen sein, wodurch die Eingangskanäle funktionsunfähig bleiben, obwohl die Leiterplatte mit Strom versorgt wird.
Die CNC zeigt keine Alarme an, da das PMC noch läuft — es empfängt nur nicht die Signale des Bedienfeldeingangs.
Der Austausch der Leiterplatte ist die angemessene Reaktion.
F2: Mehrere Anzeigelampen auf dem Bedienfeld leuchten immer, unabhängig vom tatsächlichen Zustand der Maschine. Was könnte dies bei der A16B-2202-0790 verursachen?
Dauerhaft leuchtende Ausgänge bei korrektem PMC-Logikzustand (PMC befiehlt den Ausgängen, ausgeschaltet zu sein) deuten auf einen defekten Ausgangstreiberteil auf der Leiterplatte hin. Die Ausgangstreiber könnten durch einen Verdrahtungsfehler, eine Überspannung der Lampenversorgung oder einfach durch Alterung der Komponenten beschädigt worden sein.
Überprüfen Sie, ob die Lampenversorgungsspannung innerhalb der Spezifikation liegt.
Wenn sie korrekt ist und das PMC die Ausgänge ausschaltet, sind die Ausgangstreiber-ICs auf der Leiterplatte ausgefallen. Ersetzen Sie die Leiterplatte.
F3: Die I/O Link-Verbindung zwischen der Steuerung und der A16B-2202-0790 zeigt einen Kommunikationsfehler-Alarm an. Das Kabel scheint unbeschädigt zu sein. Was sollte untersucht werden?
Ein I/O Link-Kommunikationsfehler mit einem bestätigten guten Kabel kann durch einen I/O Link-Adresskonflikt (wenn die Leiterplatte kürzlich ersetzt oder neu konfiguriert wurde), eine defekte I/O Link-Schnittstellenschaltung auf der Leiterplatte oder ein Problem mit der I/O Link-Schnittstelle auf der Steuerungsseite verursacht werden.
Überprüfen Sie die I/O Link-Adresseneinstellung auf der Leiterplatte anhand der E/A-Zuweisungsparameter der CNC.
Wenn die Adresse korrekt ist und der Alarm weiterhin besteht, ist die I/O Link-Schnittstellenschaltung der Leiterplatte möglicherweise ausgefallen.
F4: Ein Wartungstechniker hat kürzlich im Maschinenraum gearbeitet. Danach waren einige Bedienfeld-Funktionen unregelmäßig. Es sind keine sichtbaren Schäden erkennbar. Was ist passiert?
Unregelmäßige Bedienfeld-Funktionen nach Arbeiten im Schaltschrank deuten typischerweise auf einen teilweise gelösten Stecker hin.
Der Techniker hat möglicherweise versehentlich einen Stecker auf der E/A-Leiterplatte während der Arbeiten im Schaltschrank gelöst. Schalten Sie die Stromversorgung aus, lokalisieren Sie die Stecker auf der A16B-2202-0790 und stecken Sie jeden einzelnen fest wieder ein.
Überprüfen Sie auch, ob Kabel versehentlich abgezogen oder eingeklemmt wurden.
In den meisten Fällen löst dies das Problem ohne Austausch der Leiterplatte.
F5: Die Maschine hat eine 0i-TB-Steuerung, aber die Dokumentation listet die A16B-2202-0790 als eine Platine der Serie 16/18. Kann sie verwendet werden?
Die Kompatibilität mit 0i-TB hängt von der E/A-Konfiguration der Steuerung ab. Einige E/A-Leiterplatten aus der A16B-2202-Familie werden über mehrere FANUC-Steuerungsgenerationen hinweg verwendet, wenn die I/O Link-Architektur und der Adressbereich kompatibel sind.
Bestätigen Sie die Kompatibilität der spezifischen Leiterplatte mit der 0i-TB-Konfiguration, indem Sie die elektrische Dokumentation der Maschine prüfen oder eine FANUC-Service-Referenz konsultieren.
Installieren Sie niemals eine Leiterplatte in einer Konfiguration, bei der die Kompatibilität nicht ausdrücklich bestätigt wurde.
