| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2202-0726 |

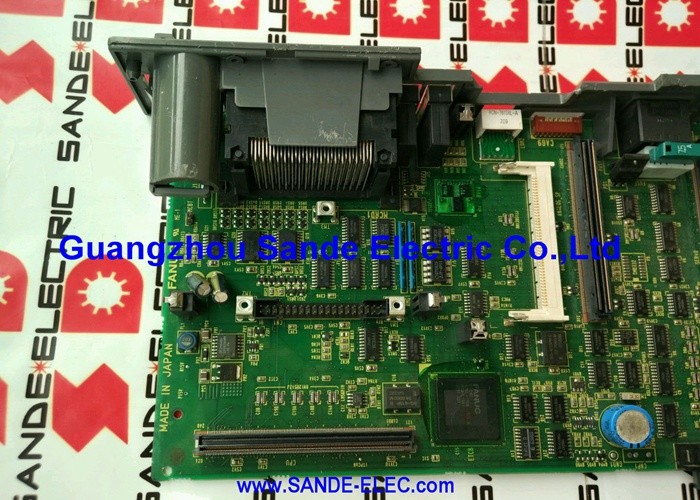

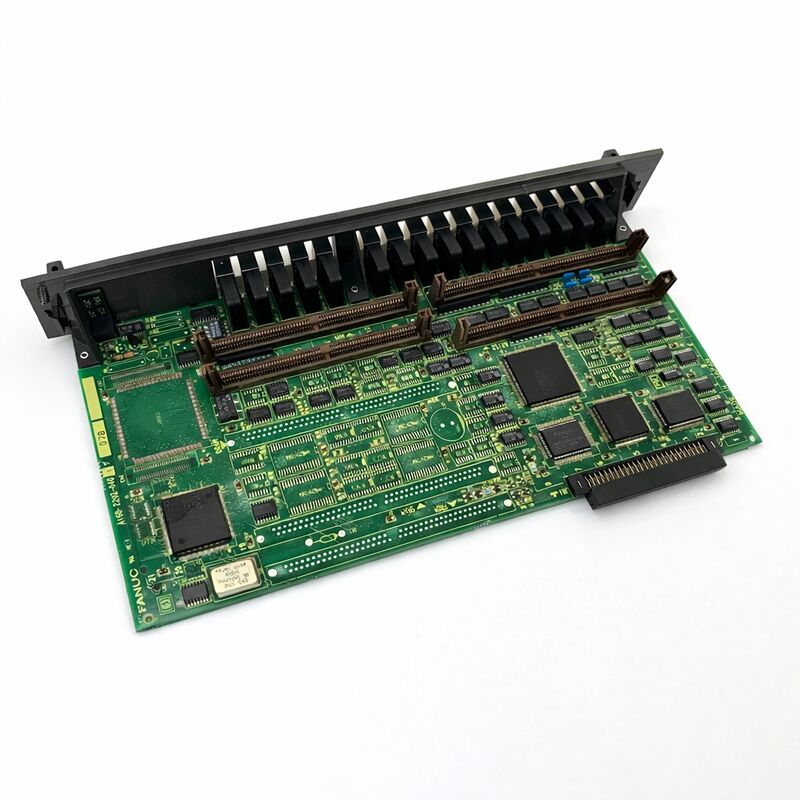

Teilenummer: A16B-2202-0726
Hersteller: FANUC Corporation (Japan)
Produkttyp: I/O-Schnittstellen-Leiterplatte (DI/DO-Platine)
Platinenserie: A16B-2202
Beschreibung: Leiterplatte — DI/DO: 104/72 Ohne High-Speed Skip, F16M/T
Die A16B-2202-0726 ist die I/O-Schnittstellen-Leiterplatte für die F16M- und F16T-CNC-Steuerungen von FANUC — die Varianten für Bearbeitungszentren und Drehzentren der Serie 16-A. Sie stellt die diskrete digitale Ein- und Ausgangsschnittstelle zwischen der PMC (Programmierbare Maschinensteuerung) der CNC-Steuerung und den Feldgeräten der Werkzeugmaschine bereit und führt 104 digitale Eingänge und 72 digitale Ausgänge über eine einzige Platine.
Die Steuerungen F16M und F16T — Nachfolger der früheren Generation 16-A — gehörten zu den ersten FANUC CNC-Plattformen, die eine wirklich leistungsfähige Steuerungslösung für die Produktionsbearbeitung zu wettbewerbsfähigen Preisen boten.
Sie liefen in der Standard-FANUC-Programmierumgebung, unterstützten das Alpha-Antriebssystem und boten die Art von Bearbeitungsleistung, die die Präzisionsteilfertigung erforderte.
Die I/O-Platine ist die Komponente, die all diese Steuerungsintelligenz mit der physischen Maschine verbindet: den Werkzeugwechsler, das Kühlsystem, die Achsenendschalter, Türverriegelungen, Hydraulik und alle diskreten Steuerelemente, die ein Bearbeitungszentrum zu einem vollständigen Produktionssystem machen.
Die Bezeichnung "W/O High-Speed Skip" (Ohne High-Speed Skip) ist ein wichtiges Identifikationsmerkmal.
Die High-Speed-Skip-Funktion ermöglicht es der CNC, ein High-Speed-Skip-Signal von einem In-Prozess-Messfühler oder Berührungssensor zu erkennen und sofort die aktuelle Achsposition ohne die Latenz des Standard-I/O-Scans aufzuzeichnen.
Die A16B-2202-0726 enthält diese Schaltung nicht — sie ist die Version für Maschinen, die keine In-Prozess-Messung oder Hochgeschwindigkeitsmessanwendungen benötigen. Ihr Gegenstück mit der Skip-Funktion ist die A16B-2202-0725 (die die gleiche 104DI/72DO-Anzahl mit dem hinzugefügten Skip-Eingang aufweist).
| Parameter | Wert |
|---|---|
| Teilenummer | A16B-2202-0726 |
| Hersteller | FANUC Corporation |
| Produkttyp | I/O-Schnittstellen-Leiterplatte |
| Platinenserie | A16B-2202 |
| Kompatible Systeme | Serie 16-A — F16M, F16T |
| Digitale Eingänge | 104 |
| Digitale Ausgänge | 72 |
| High-Speed Skip | Nicht enthalten |
| I/O-Typ | Senkentyp (NPN-Senkeingang/-ausgang) |
| Signalspannung | 24V DC |
| Herkunft | Japan |
| Betriebstemperatur | 0 – 55°C |
| Status | Vom Hersteller eingestellt |
Ein Bearbeitungszentrum, das von der F16M gesteuert wird, erzeugt viel I/O-Verkehr. Die Bestätigungseingänge des Werkzeugmagazins, die Statussignale des automatischen Werkzeugwechslers, die Durchfluss- und Füllstandsschalter des Kühlsystems, die Positionsbestätigungen des Palettensystems, die Fehlereingänge des Späneförderers, die Hydraulikdrucksensoren, die sicherheitsrelevanten Türverriegelungseingänge — und auf der Ausgangsseite, die Magnetventilansteuerungen für alle pneumatischen und hydraulischen Funktionen, Kühlschmierstoffventilsignale, Anzeigelichter und Zyklusstartausgänge.
Ein voll ausgestattetes Bearbeitungszentrum kann leicht 60–80 Ein- und 40–50 Ausgangspunkte nutzen.
Die Kapazität von 104/72 der A16B-2202-0726 gibt dem Maschinenbauer Spielraum für eine komplette Maschine mit Platz für Optionen.
Die 72 Ausgänge steuern direkt die 24V DC-Relaisspulen, Magnetventile und Anzeigeschaltungen der Maschine.
Jede Ausgangsschaltung hat eine definierte Stromstärke — typischerweise etwa 200 mA pro Punkt —, die den Spezifikationen von Standard-Industrierelaisspulen und Magnetventilen entspricht.
Das Überschreiten dieser Nennleistung beschädigt die Ausgangstransistoren. Korrekt dimensionierte Ausgangssicherungen und korrekt spezifizierte Lasten sind wichtige Aspekte des elektrischen Designs der Maschine.
Die High-Speed-Skip-Funktion ist relevant für Maschinen, die mit In-Prozess-Messfühlern ausgestattet sind — einem Renishaw- oder Heidenhain-Fühler, der das bearbeitete Teil misst, während es sich noch auf der Maschine befindet, ohne es zu entfernen.
Wenn der Fühler das Werkstück berührt, erzeugt er ein Skip-Signal. Die CNC muss die exakte Achsposition im Moment des Kontakts mit Mikrosekundenpräzision aufzeichnen, unabhängig davon, wo sich der PLC-Scanzyklus gerade befindet.
Standard-I/O — wie die A16B-2202-0726 — verarbeitet Eingänge im PMC-Scanzyklus.
Der Scanzyklus führt zu Latenz. Für einen Fühler, der ein Merkmal bei langsamen Vorschubgeschwindigkeiten misst, kann diese Latenz akzeptabel sein.
Für die hochpräzise In-Prozess-Messung bei den typischen Produktionsvorschubgeschwindigkeiten ist die Latenz des Standard-I/O-Scans zu groß, und die High-Speed-Skip-Schaltung ist erforderlich.
Wenn eine Maschine mit der A16B-2202-0726 später mit In-Prozess-Messung nachgerüstet werden muss, muss die I/O-Platine gegen die A16B-2202-0725 ausgetauscht werden, um den High-Speed-Skip-Eingang zu erhalten.
Dies ist eine Hardware-Änderung, keine Parameteränderung.
Die A16B-2202-0726 ist eingestellt. Wenn die Originalplatine ausfällt, kommt der Ersatz aus der Aftermarket-Lieferkette. Sowohl die 0726 (ohne Skip) als auch die 0725 (mit Skip) sind bekannte Größen mit etablierten Servicehistorien. Lieferanten führen oft beide Varianten auf Lager.
Das Austauschverfahren ist unkompliziert: physischer Platinentausch, Bestätigung aller Steckverbindungen und Funktionsprüfung über den I/O-Diagnosebildschirm der CNC.
Es gibt keine spezifischen Parameter für die I/O-Platine, die konfiguriert werden müssen — die I/O-Adresszuweisungen der PMC für diese Platine sind in den PMC-Parametern der CNC gespeichert und bleiben beim Platinentausch unverändert.
F1: Mehrere Ausgangspunkte auf der A16B-2202-0726 funktionieren nicht mehr. Die PMC-Ausgangsbefehle sind korrekt. Ist die Platine defekt?
Mehrere ausgefallene Ausgangspunkte bei korrekten PMC-Befehlen sind konsistent mit einem Ausfall der Ausgangstransistoren — typischerweise verursacht durch Überstrom aufgrund eines Kurzschlusses oder induktiver Rückwirkung auf eine angeschlossene Last.
Prüfen Sie, ob die ausgefallenen Ausgänge am selben Stecker liegen oder eine gemeinsame Masse haben.
Wenn für die ausgefallene Punktgruppe Ausgangssicherungen vorhanden sind, prüfen Sie diese zuerst. Wenn die Sicherungen intakt sind und die Ausgänge tot bleiben, ist der Ausgangstreiberteil der Platine ausgefallen und ein Platinentausch ist erforderlich.
F2: Die CNC zeigt I/O-Kommunikationsalarme im Zusammenhang mit der A16B-2202-0726 an. Der Platinenstecker wurde neu gesteckt. Was sollte noch überprüft werden?
Nach dem erneuten Stecken des Steckers prüfen Sie die 24V DC-Versorgungsspannung an der I/O-Platine. Eine Unterspannung verursacht Kommunikationsalarme, die einen Platinenausfall vortäuschen.
Messen Sie die Spannung an den 24V-Eingangsklemmen der Platine — nicht an der Quelle —, um Spannungsabfälle in der Versorgung verdrahtung zu erkennen.
Prüfen Sie auch das I/O-Buskabel zwischen der I/O-Platine und der Hauptplatine der CNC auf Beschädigungen oder lose Kontakte.
F3: Die Maschine muss mit In-Prozess-Messfähigkeiten nachgerüstet werden. Kann die A16B-2202-0726 ein Tastsystem unterstützen?
Die A16B-2202-0726 verfügt nicht über die für die präzise In-Prozess-Messung erforderliche High-Speed-Skip-Eingangsschaltung. Die Latenz des Standard-I/O-Eingangs ist für die genaue Erfassung der Fühlerposition zu hoch. Um In-Prozess-Messungen hinzuzufügen, muss die I/O-Platine durch die A16B-2202-0725 ersetzt werden (die den High-Speed-Skip-Eingang hat).
Das PMC-Programm der Maschine muss ebenfalls aktualisiert werden, um die Fühlerlogik zu verarbeiten, und die CNC-Parameter für die Skip-Funktion müssen konfiguriert werden.
F4: Einige Eingänge auf der A16B-2202-0726 lesen zeitweise falsche Zustände. Die Verdrahtung zu den betroffenen Eingängen wurde überprüft und ist korrekt. Fällt die Platine aus?
Zeitweise falsche Eingangsablesungen bei bestätigter korrekter Verdrahtung deuten auf eine Verschlechterung der Eingangskondensatoren auf der alternden Platine hin.
Die Eingangskondensatoren glätten die 24V-Eingangssignale, bevor sie die Optokoppler erreichen.
Wenn die Kondensatoren altern, nimmt ihre Filterwirkung ab, was Rauschtransienten ermöglicht, falsche Eingangsablesungen zu erzeugen.
Dieses Symptom ist temperaturabhängig — es verschlimmert sich typischerweise, wenn sich die Platine im Betrieb erwärmt. Ein Platinentausch oder eine Reparatur auf Kondensatorebene löst dieses Problem.
F5: Ein Ersatz A16B-2202-0726 von einer anderen Maschine desselben Modells der Serie 16-A ist verfügbar. Kann sie direkt verwendet werden?
Eine A16B-2202-0726 von einer identischen Steuerungsplattform ist direkt austauschbar — die Platine ist ein Standardartikel ohne maschinenspezifische Konfiguration.
Die I/O-Adresszuordnung der PMC für diese Platine ist in den PMC-Parametern der CNC gespeichert, nicht auf der Platine selbst.
Nach der Installation der Ersatzplatine sollten die I/O-Punkte ohne Parameteränderungen funktionieren.
Verifizieren Sie nach der Installation über den I/O-Diagnosebildschirm der CNC, dass alle erwarteten Ein- und Ausgänge korrekt reagieren.
