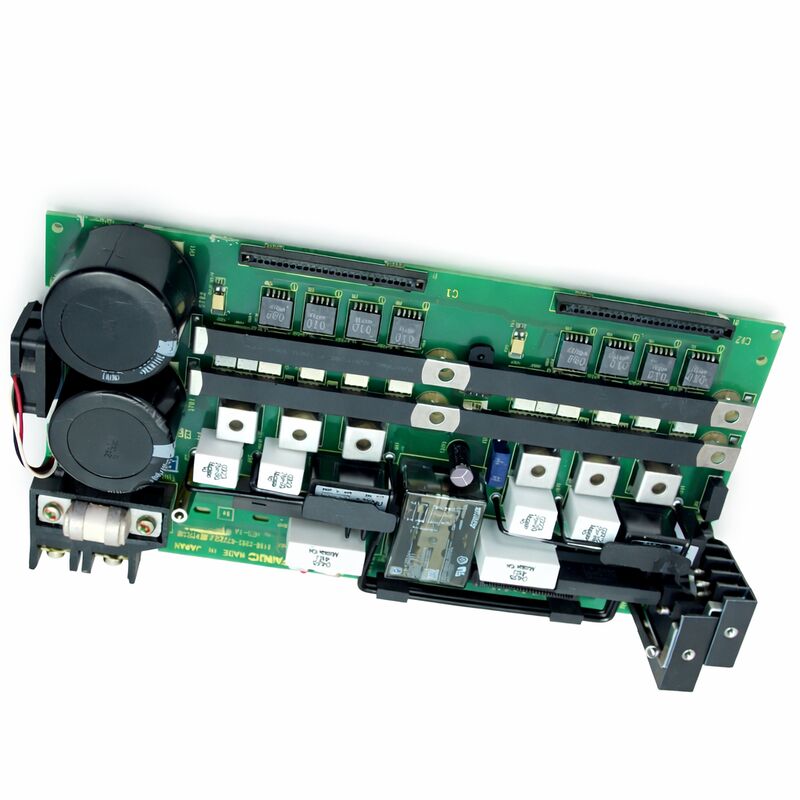

FANUC A16B-2202-0721 | Quelltyp 104/72 E/A-Platine mit Hi-Speed Skip — Herkunft Japan

Teilenummer: A16B-2202-0721

Hersteller: FANUC Corporation (Japan)

Produkttyp: E/A-Platine — Quelltyp, 104 DI / 72 DO mit Hi-Speed Skip

Platinenserie: A16B-2202

Übersicht

Die A16B-2202-0721 ist eine E/A-Platine vom Quelltyp mit 104 digitalen Eingängen und 72 digitalen Ausgängen, mit einer dedizierten Hi-Speed Skip-Funktion, die in die Platine integriert ist. Sie gehört zur FANUC A16B-2202 E/A-Platinenfamilie — der Standard-E/A-Platinenserie, die über mehrere Generationen von FANUC CNC-Steuerungen hinweg verwendet wird.

E/A-Platinen sind die Schnittstelle zwischen der CNC-Steuerung und den Feldgeräten der Maschine.

Jeder Sensor, Schalter, jede Spule, jedes Relais und jede Signalleuchte an der Maschine wird über E/A-Punkte mit der CNC verbunden.

Die A16B-2202-0721 bietet 104 dieser Eingangsanschlüsse und 72 Ausgangsanschlüsse auf einer einzigen Platine, in der Quellkonfiguration — das bedeutet, dass die Ausgangstransistoren Strom an die angeschlossenen Lasten liefern und nicht abziehen.

Die Hi-Speed Skip-Funktion ist ein dedizierter Hochgeschwindigkeits-Eingang, der die Latenz des normalen E/A-Scanzyklus umgeht. Standard-E/A-Kanäle werden mit der PMC-Scanrate gelesen, was zu einer Scanverzögerung zwischen dem physischen Signalereignis und der Reaktion der CNC führt.

Der Hi-Speed Skip-Eingang erfasst die Signalunterbrechung direkt auf Hardwareebene, wodurch die CNC die Achsposition in dem Moment aufzeichnen kann, in dem das Skip-Signal ausgelöst wird.

Dies ist der Mechanismus hinter Bohrzyklen, Werkzeugvermessung und In-Prozess-Messvorgängen — überall dort, wo die Maschine eine präzise Position in dem Moment erfassen muss, in dem ein Messkontakt hergestellt wird.

Schlüsselspezifikationen

Quelle vs. Senke — Warum es wichtig ist

FANUC E/A-Platinen gibt es in Quell- und Senken-Ausgangskonfigurationen. Die Verdrahtungsweise an den Feldgeräten der Maschine bestimmt, welcher Typ für eine bestimmte Maschine korrekt ist. Quellausgänge liefern positive Spannung an die Last — der gemeinsame Rückleiter des Feldgeräts wird mit der negativen Schiene verbunden. Senken ziehen das Signal nach unten — das Positive des Feldgeräts wird mit der Versorgungsschiene verbunden und die E/A-Platine liefert den Rückweg.

Das Mischen von Quell- und Senkenplatinen in einem Schaltschrank, der für die entgegengesetzte Konfiguration verdrahtet wurde, erfordert eine Neuverdrahtung.

Dies ist keine triviale Änderung an einer vollständig installierten Maschine. Bevor Sie einen Ersatz für die A16B-2202-0721 beschaffen, bestätigen Sie den Ausgangstyp der installierten Platine anhand ihres Etiketts und der elektrischen Dokumentation der Maschine.

Die Quell-/Senkenbezeichnung befindet sich immer auf dem Platinenetikett.

Hi-Speed Skip — Mess- und Kalibrieranwendungen

Der Hi-Speed Skip-Eingang dieser Platine ist direkt mit der Interrupt-Handling-Hardware der CNC verbunden. Wenn ein Signal an diesem Eingang ankommt — typischerweise von einem Tastkopf, einem Werkzeugvoreinsteller oder einem Messkopf — erfasst die CNC die aktuelle Achsposition in Hardware. Es gibt keine Software-Scanverzögerung.

Diese Hardware-Positionsaufnahme ermöglicht eine präzise Werkstückvermessung. Ohne sie würde die zum Zeitpunkt des Tastkontakts aufgezeichnete Position um bis zu einen PMC-Scanzyklus verzögert sein — typischerweise einige Millisekunden.

Bei den für die Vermessung verwendeten Vorschubgeschwindigkeiten führt selbst eine Verzögerung von einigen Millisekunden zu einem messbaren Positionsfehler. Der Hi-Speed Skip eliminiert diese Verzögerung.

Die Position ist auf die Auflösung des Interpolationszyklus der CNC genau.

Messzyklen, automatische Werkzeuglängenvermessung und In-Prozess-Messungen auf FANUC-Systemen hängen von dieser Hardwarefunktion ab.

Die A16B-2202-0721 bietet diese als integrierte Funktion neben der Haupt-E/A-Kanalanzahl.

E/A-Reihenkonfiguration — Vor der Bestellung bestätigen

Diese Platine unterstützt zwei verschiedene E/A-Steckverbinder-Reihenkonfigurationen: eine zweireihige und eine dreireihige Anordnung.

Das physische Steckverbinderlayout und die Verkabelungsanschlüsse unterscheiden sich zwischen diesen Konfigurationen.

Die Installation einer Platine mit einer anderen Reihenkonfiguration als der, für die die Maschine verdrahtet wurde, erfordert eine Anpassung der Verkabelung.

Ermitteln Sie vor der Bestellung, wie viele Reihen von E/A-Steckverbindern die aktuell installierte Platine verwendet.

Überprüfen Sie die physische Platine im Schaltschrank oder die elektrische Dokumentation der Maschine. Dies ist ein praktischer Verifizierungsschritt — die beiden Konfigurationen werden ansonsten durch dieselbe Teilenummer identifiziert.

FAQ

F1: Mehrere PMC-Ausgänge zeigen keine Reaktion, aber die PMC-Leiter scheint normal ausgeführt zu werden. Könnte die A16B-2202-0721 defekt sein?

Ein teilweiser Ausgangsausfall — mehrere aufeinanderfolgende Ausgänge reagieren nicht, während andere funktionieren — bei normalem PMC-Ausführungszustand deutet oft auf einen Fehler im Treiberbereich der E/A-Platine selbst hin. Überprüfen Sie zuerst die Sicherung für die gemeinsame Ausgangsschiene.

Eine durchgebrannte gemeinsame Ausgangssicherung schaltet alle von diesem gemeinsamen Rückleiter gespeisten Ausgänge ab. Wenn die Sicherungen intakt sind, ist der Ausgangstreiberbereich der Platine der wahrscheinliche Fehler.

F2: Die Maschine verwendet einen Renishaw-Messzyklus. Der Messkopf löst aus, aber die aufgezeichnete Position ist konstant versetzt. Ist der Hi-Speed Skip-Eingang das Problem?

Ein konstanter Positionsversatz bei der Vermessung — anstatt zufälliger Streuung — ist häufiger ein Problem mit der Vorschubgeschwindigkeit oder dem Anflugvektor als ein Hardwarefehler des Skip-Eingangs.

Ein echter Hi-Speed Skip-Eingangsfehler führt dazu, dass die CNC das Skip-Ereignis überhaupt nicht registriert oder es mit der Software-Scanverzögerungsposition registriert.

Wenn der Messkopf auslöst und eine Position aufgezeichnet wird, diese aber versetzt ist, überprüfen Sie die Parameter des Messmakros und die Einstellung der Vorschubgeschwindigkeit.

Wenn kein Skip-Ereignis registriert wird, testen Sie das Skip-Eingangssignal am Platinenstecker.

F3: Ist der Quelltyp A16B-2202-0721 mit einer Senkentyp-E/A-Platine mit derselben DI/DO-Anzahl austauschbar?

Nein. Quell- und Senkenplatinen haben eine unterschiedliche Polarität der Ausgangstransistoren.

Eine Senkentyp-Last, die an einen Quellausgang angeschlossen ist, oder umgekehrt, funktioniert nicht richtig und kann die Platine oder das Feldgerät beschädigen. Ersetzen Sie nur durch eine Platine mit passendem Ausgangstyp.

Bestätigen Sie vor der Bestellung, dass die installierte Platine vom Quelltyp ist.

F4: Die E/A-Platine wurde ersetzt, aber einige Feldgeräteverbindungen sind jetzt intermittierend. Was sollte zuerst überprüft werden?

Stellen Sie sicher, dass alle E/A-Stecker-Kabelbäume vollständig auf der neuen Platine sitzen.

E/A-Platinen-Steckverbinder auf FANUC-Platinen sind steckbar — teilweise sitzende Steckverbinder verursachen intermittierende Signalfehler, die schwer von Feldgerätproblemen zu unterscheiden sind.

Setzen Sie jeden Steckverbinder fest wieder ein und testen Sie die betroffenen E/A-Punkte erneut, bevor Sie die Feldverdrahtung untersuchen.

F5: Wie wird der Hi-Speed Skip-Eingang auf der A16B-2202-0721 verdrahtet?

Der Hi-Speed Skip-Eingang verwendet einen dedizierten Steckverbinder, der vom Standard-E/A-Kabelbaum getrennt ist. Er wird direkt mit dem Ausgangssignal des Messgeräts verbunden.

Die Signalpolarität und die Schnittstellenspannung müssen mit dem übereinstimmen, was die Platine erwartet — typischerweise ein 24-VDC-NPN- oder PNP-Signal, abhängig von der elektrischen Konfiguration der Maschine.

Beziehen Sie sich auf das Anschlussdiagramm der Maschine für das korrekte Verdrahtungsdiagramm.
