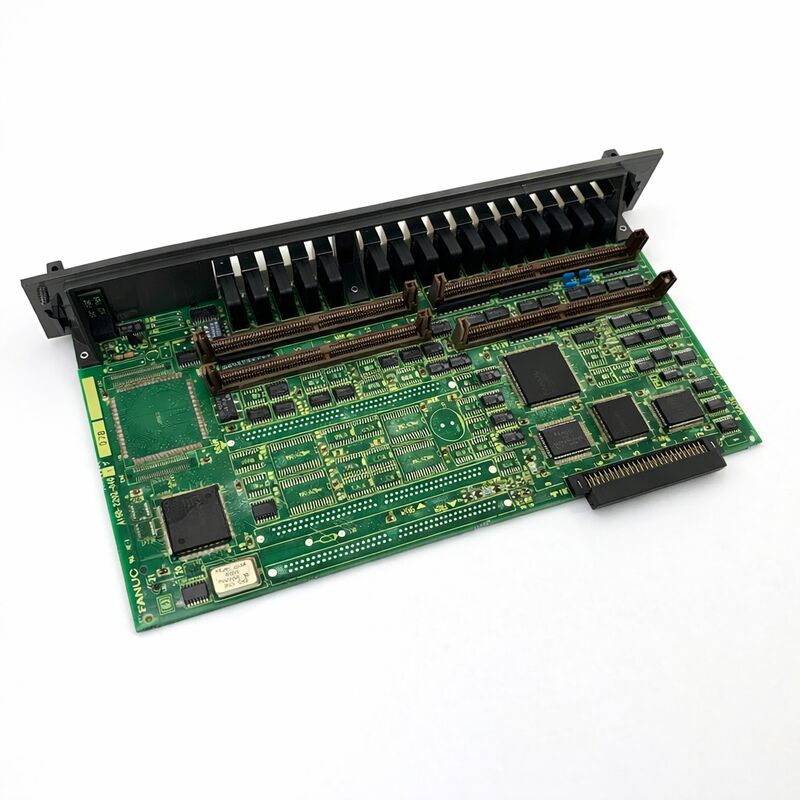

FANUC A16B-2202-0720 | Source-Typ 104/80 I/O-Platine mit Hi-Speed Skip — Serie 16 / 18, Herkunft Japan

Teilenummer: A16B-2202-0720

Hersteller: FANUC Corporation (Japan)

Produkttyp: Bedienfeld / Maschinen-I/O-Platine

Platinenserie: A16B-2202

Digitale Eingänge (DI): 104

Digitale Ausgänge (DO): 80

Hi-Speed Skip: Ja (HDI)

Kompatible Systeme: FANUC Serie 15 / 16 / 18 Modell B und C

Übersicht

Die A16B-2202-0720 ist die Source-Typ 104-Eingangs- / 80-Ausgangs-I/O-Platine mit High-Speed-Skip-Funktion für FANUC Serie 16 und 18 CNC-Systeme.

Sie ist die Variante mit der höchsten I/O-Anzahl in der A16B-2202-Serie und bietet 104 digitale Eingangskanäle und 80 digitale Ausgangskanäle auf einer einzigen Platine, zusammen mit der integrierten High-Speed-Digital-Input (HDI)-Schaltung, die High-Speed-Skip-Funktionen für Tast- und In-Prozess-Messanwendungen ermöglicht.

In der FANUC CNC-Architektur ist die I/O-Platine die Schnittstelle, an der die physischen Feldgeräte der Maschine mit dem CNC-Controller verbunden werden. Jeder Endschalter, Näherungssensor, jedes Magnetventil, jede Relaisspule und jede Bedienfeldanzeige an der Maschine muss an die I/O-Hardware angeschlossen werden, bevor die PMC-Leiterlogik sie lesen oder ansteuern kann.

Die A16B-2202-0720 bietet die 104 + 80 Kanäle, die größere Maschinenkonfigurationen erfordern — Bearbeitungszentren mit automatischen Werkzeugwechslern, Palettensystemen und komplexen Spannvorrichtungssequenzen akkumulieren schnell I/O-Anforderungen, die kleinere Platinen nicht bewältigen können.

Diese Platine wird als eigenständige I/O-Einheit montiert und an kompatible Hauptplatinen wie die A16B-2202-0860 und A16B-3200-0190 angeschlossen. Sie wird von dedizierten Netzteilen der A16B-1212-Familie versorgt.

Wichtige Spezifikationen

104 Eingänge und 80 Ausgänge — Warum die Anzahl wichtig ist

Jede Maschinenfunktion, die die PMC steuert, erfordert mindestens einen I/O-Punkt. Ein Vierwege-Hydraulikventil benötigt mindestens zwei Ausgänge. Eine Tür mit Öffnungs- und Schließendschaltern benötigt zwei Eingänge. Ein Werkzeugwechsler-Bestätigungssensor benötigt in einigen Konfigurationen einen Eingang pro Station.

Ein automatischer Palettenwechsler fügt eine weitere Ebene von I/O-Anforderungen hinzu.

Maschinen mit über 100 I/O-Anforderungen sind üblich. Ein typisches horizontales Bearbeitungszentrum mit ATC und Palettenwechsler kann in einer moderaten Konfiguration 60-80 Ausgänge und 70-90 Eingänge verwenden.

Die 104 Eingänge und 80 Ausgänge der A16B-2202-0720 decken diesen Bereich als Einplatinenlösung bequem ab.

Der Unterschied zwischen dem -0720 (104 DI / 80 DO mit Skip) und dem benachbarten -0721 (104 DI / 72 DO mit Skip) sind acht Ausgangskanäle. Für Maschinen mit hohem Ausgangsbedarf — große ATC-Systeme, mehrere Kühlmittelzonen, hydraulische Mehrzonen-Spannvorrichtungen — können die acht zusätzlichen Ausgänge den Unterschied ausmachen, ob die I/O auf einer Platine untergebracht werden kann oder eine zusätzliche Platine benötigt wird.

High-Speed Skip — Die HDI-Funktion

Der High-Speed-Skip-Eingang ist eine separate elektrische Schaltung von den Standard-Digital-Eingängen. Er ist fest verdrahtet, um die Verzögerung des PMC-Scanzyklus zu umgehen und den CNC-Achseninterpolator direkt zu signalisieren. Dieser direkte Weg ermöglicht eine Reaktionszeit von unter einer Millisekunde auf Skip-Eingangssignale.

Bei Tastapplikationen erzeugt ein Werkstückmess-Taster beim Kontakt mit der Werkstückoberfläche ein elektrisches Signal. Die CNC muss die exakte Achsposition im Moment des Kontakts erfassen.

Jede Verzögerung zwischen dem Tastersignal und dem Positionsspeicher — selbst wenige Millisekunden — führt zu einem Positionierungsfehler im Messergebnis.

Die HDI-Schaltung auf dieser Platine eliminiert die Verzögerung des PMC-Scanzyklus aus diesem Pfad und liefert die Reaktionszeit unter einer Millisekunde, die für präzises Tasten erforderlich ist.

Der gleiche HDI-Eingang wird für In-Prozess-Messungen verwendet, bei denen ein Messkopf eine bearbeitete Oberfläche berührt, um die Maßhaltigkeit während des Zyklus zu überprüfen. Er wird auch für die Werkzeuglängenmessung verwendet, wenn ein fester Taster oder eine Referenzfläche als Bezugspunkt dient.

Ohne HDI — wie es bei den Varianten -0725 und -0726 in derselben Serie zu finden ist — können Skip-Funktionen nur mit Standard-Digital-Eingängen durchgeführt werden, die der PMC-Scanverzögerung unterliegen. Für Tastapplikationen ist dies inakzeptabel.

Das Vorhandensein von HDI kennzeichnet diese Platine als die richtige Wahl für Bearbeitungszentren mit Tastern.

Source-Typ I/O-Konvention

Source-Typ I/O beschreibt die Stromflussrichtung in den Eingangskreisen. Bei Source-Typ-Platinen liefert die Platine den Strom an das Feldgerät. Das Feldgerät — ein Sensor, ein Endschalter oder ein Taster — verbindet den Stromkreis mit Masse (0V), wenn es aktiv ist.

Dadurch wird der Eingang auf Masse gezogen und die Platine erkennt die Aktivierung.

Diese Konvention ist das Gegenteil von Sink-Typ I/O, bei dem die Platine Strom vom Feldgerät abzieht.

Der praktische Unterschied liegt in der Verdrahtung der Feldgeräte — bei Source-Typ-Verdrahtung wird die Last zwischen dem Ausgang der Platine und Masse angeschlossen, während bei Sink-Typ die Last zwischen Versorgungsspannung und dem Eingang der Platine angeschlossen wird.

Die Panelverdrahtung muss zum Plattentyp passen. Bestätigen Sie den I/O-Typ der vorhandenen Platine anhand ihres Etiketts, bevor Sie einen Ersatz beschaffen.

FAQ

F1: Der Taster-Zyklus des Bearbeitungszentrums liefert inkonsistente Messergebnisse. Die vom Taster gemessenen Abmessungen variieren stärker als erwartet. Könnte die A16B-2202-0720 schuld sein?

Inkonsistente Tastermessungen können von der HDI-Eingangsschaltung, dem Tasterstift oder -körper oder den Achsentkopplungsparametern herrühren.

Bestätigen Sie zuerst, dass der HDI-Skip-Eingang an der richtigen Klemme dieser Platine angeschlossen ist — nicht an einem Standard-DI-Eingang. Wenn die HDI-Verbindung bestätigt ist, überprüfen Sie die Qualität des Taster-Triggersignals mit einem Oszilloskop: Ein sauberes, prellfreies Trigger-Signal ist für konsistente Messungen erforderlich.

Wenn der Trigger sauber ist und die HDI-Verbindung korrekt ist, sollte die HDI-Schaltung der Platine von einem qualifizierten FANUC-Servicetechniker getestet werden.

F2: Mehrere Maschinenausgänge funktionierten nach einer Überspannung nicht mehr. Die restlichen I/Os scheinen normal zu sein. Könnte die Platine teilweise beschädigt sein?

Ja. Die DO-Ausgangstreiber-ICs auf I/O-Platinen sind anfällig für Spannungsspitzen. Eine Überspannung kann einen oder mehrere Ausgangstreiberbereiche beschädigen, während andere intakt bleiben.

Dies führt zu einem Muster von selektiven Ausfällen, während andere Kanäle weiterhin funktionieren.

Bestätigen Sie, welche spezifischen Ausgangskanäle ausgefallen sind, und prüfen Sie auf sichtbare Schäden an der Platine in der Nähe dieser Ausgangsbereiche. Teilweise Platinenschäden durch Überspannung sind ein häufiger Fehlerfall.

F3: Die Maschine hat eine I/O-Konfiguration von 96 Eingängen / 64 Ausgängen. Kann die A16B-2202-0720 die vorhandene Platine ersetzen?

Die A16B-2202-0720 bietet 104 DI und 80 DO — mehr als die vorhandene Konfiguration erfordert. Die zusätzlichen Kanäle werden einfach nicht verwendet. Wenn die Hauptplatine, das Netzteil und die Software mit der -0720-Platine kompatibel sind, kann sie als Ersatz fungieren, wobei die verwendeten Kanäle den vorhandenen Signalen zugeordnet werden.

Bestätigen Sie die Kompatibilität des Plattentyps (Source vs. Sink und Hauptplatinenkompatibilität), bevor Sie fortfahren. Unbenutzte Kanäle verursachen keine Betriebsprobleme.

F4: Die I/O-Platine wurde ersetzt. Einige Eingänge reagieren nicht richtig, obwohl die Feldverdrahtung korrekt zu sein scheint. Was sollte überprüft werden?

Nach dem Austausch der I/O-Platine überprüfen Sie, ob der Diagnosebildschirm in der CNC die gleiche I/O-Adresszuweisung anzeigt, die das Leiterprogramm erwartet. Wenn die Ersatzplatine eine andere I/O-Adresskonfiguration hat — eingestellt durch DIP-Schalter oder Parameter — liest die Leiterlogik Signale von falschen Adressen.

Überprüfen Sie die DIP-Schaltereinstellungen der Platine mit den Einstellungen der Originalplatine, bevor Sie sie einschalten.

Die Adresskonfiguration ist ein häufiger Fehler beim Austausch von I/O-Platinen.

F5: Was ist der Unterschied zwischen der A16B-2202-0720 und der A16B-2202-0725?

Beide Platinen bieten 104 DI und 80 DO. Die -0720 enthält die High-Speed-Skip (HDI)-Schaltung; die -0725 nicht.

Wenn die Maschine Taster-Zyklen verwendet, die eine HDI-Reaktion erfordern, liefert nur die -0720 die erforderliche Messgenauigkeit.

Wenn die Maschine keine Taster oder High-Speed-Skip verwendet, ist jede Platine funktional ausreichend, obwohl die -0720 die Möglichkeit bietet, falls später Taster hinzugefügt werden.
