CNC-Platine
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2202-0682 |

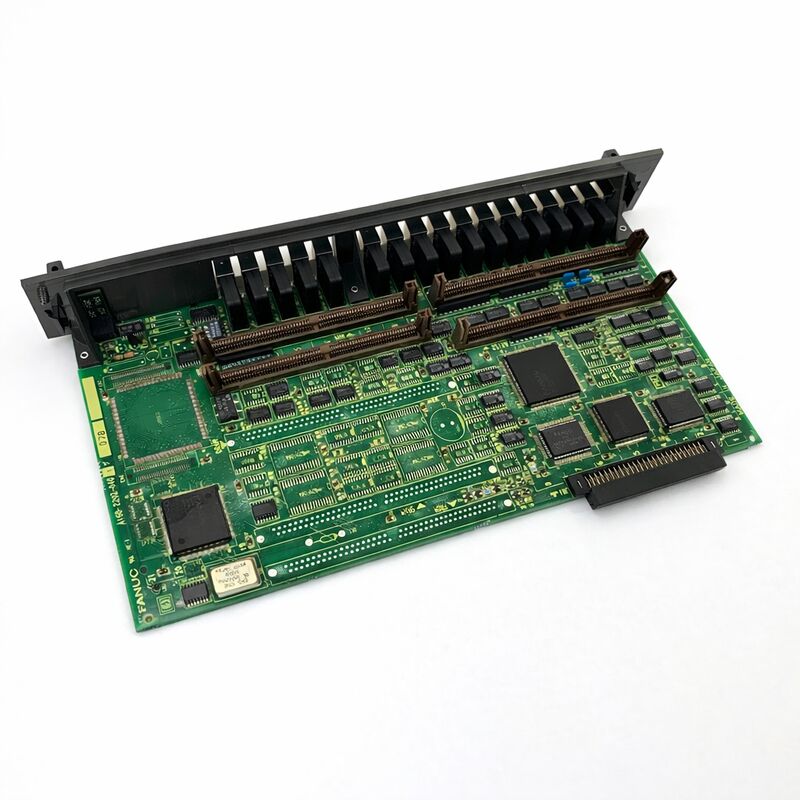

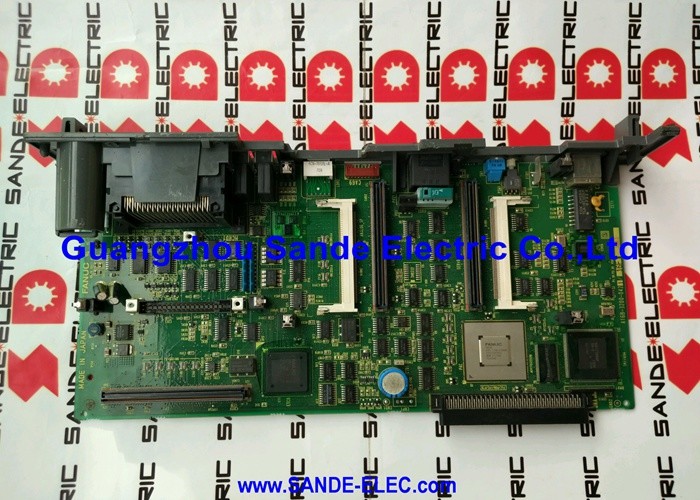

Teilnummer:A16B-2202-0682
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Schraubenverstärker-Stromkabelplatte (Antriebsplatte)
Aufstellplattenreihe:Einheitliche Datenbank
Die A16B-2202-0682 ist die Stromleitungsplatine die Antriebsplatine im Spindelverstärkermodul A06B-6082-H211 Alpha SPMC-11 von FANUC.
In der Zwei-Board-Architektur des SPMC-11 ist dies die Stromversorgungsstufe: Die Leiterplatte, die die Hochstrom-Transistor-Schaltkreise, die Stromsensung,und die physikalischen Stromanschlüsse zum Gleichstrombus und zum Spindelmotor.
Das gepaarte A20B-2001-0781-Steuerplattenwerk verarbeitet alle Signal-Level-Intelligenz; das A16B-2202-0682 führt die aktuellen Befehle aus, die es empfängt.
Die SPMC-11 (Spindelverstärkermodul C, 11 kW) ist Teil der Alpha C-Spindel-Produktlinie von FANUCund Drehmaschinen, für die ein in sich geschlossener Spindelverstärker in einem schmalen Modulformat von 90 mm erforderlich war.
Häufig in Leadwell CNC-Maschinen, FANUC Robodrill-Bearbeitungszentren und anderen kompakten Werkzeugmaschinen,Das SPMC-11-Modul treibt die Wechselspindelmotoren der Serie αC6 und αC8 mit einer Schnittstelle des Typs 1 an, die die standardmäßige serielle Kommunikationsverbindung zwischen CNC und dem Spindelmotor ermöglicht.
Der Nennstrom des Antriebsbrettes von 48 A entspricht dem Dauerstrom von 13,2 kW des SPMC-11. Bei der von der PSM (Power Supply Module) des Systems bereitgestellten Gleichspannung von 283 ̊325 VDiese Platine verarbeitet die Schalttransistor Ströme, die die variable Frequenz dreiphasige Ausgang die Spindelmotor fahren erzeugen.
Die Modulbreite von 90 mm stellt den SPMC-11 unter die schmaleren Spindelmodule Eine externe) plus eine externe Heizspülung verwalten die thermische Belastung innerhalb dieses kompakten Fußabdrucks.
| Parameter | Wert |
|---|---|
| Teilnummer | A16B-2202-0682 |
| Hersteller | FANUC Corporation |
| Art der Ware | Stromverstärker |
| Aufstellungsreihe | Einheitliche Datenbank |
| Kompatibles Modul | A06B-6082-H211 (SPMC-11) |
| Assoziierte Kontroll-PCB | A20B-2001-0781 |
| Modulleistung | 13.2 kW (30 Minuten) |
| Gleichspannungsbus-Eingang | 283 ∼ 325 V Gleichstrom |
| Nennstrom | 48A |
| Kompatible Motoren | Die in Absatz 1 genannten Bedingungen gelten für die Verwendung der in Anhang I aufgeführten Verfahren. |
| Modulbreite | 90 mm |
| Schnittstellentyp | Typ 1 (Serie) |
| Kühlung | Innen- + Außenventilatoren, Außenheizkörper |
| Softwareversionen | H511: Nicht kompatibel |
| Ursprung | Japan |
| Status | Nicht mehr erhältlich |
Der SPMC-11 trennt seine Elektronik in zwei funktionelle Schichten.Verarbeitet Feedback vom Positionssensor des Motors, verwaltet die serielle Kommunikation mit der CNC und erzeugt die Gate-Antriebssignale, die das Strombrett benötigt.
Der A16B-2202-0682 empfängt diese Gate-Signale und verwendet sie, um seine Transistoren zu schalten, und wandelt den 283~325V Gleichstrom-Bus in den dreiphasigen Wechselstrom-Ausgang mit variabler Frequenz um, der beschleunigt, läuft,und verlangsamt den Spindelmotor.
Diese Trennung ist architektonisch bewusst. Spindelantriebe müssen sehr unterschiedliche Anforderungen erfüllen: Die Spindel muss in Sekunden von Null auf maximale Geschwindigkeit beschleunigen,bei unterschiedlichen Schneidbelastungen eine konstante Drehzahl aufrechtzuerhalten, und für schnelle Werkzeugwechsel gleich schnell verlangsamen.
All dies erfordert die Fähigkeit, in der SPMC-11 sehr hohe Ströme bis zu 48A mit präzisem Timing zu schalten.Das Platzieren der Hochstromkomponenten auf einer speziellen Stromplatte hält sie physisch von den empfindlicheren Signal-Level-Steuerungsschaltungen getrennt.
Die Transistoren des Stromplatzes übernehmen auch den regenerativen Bremszyklus.Das Power Board des SPMC-11 steuert diesen bidirektionale Energiefluss in Abstimmung mit dem PSM.
Das SPMC-11-Modul ist in drei Softwarevarianten erhältlich: #H510, #H511 und #H512.
Diese Versionen sind nicht austauschbar, sie implementieren unterschiedliche Feature-Sets und unterstützen unterschiedliche Motor- und Feedback-Konfigurationen.
Die #H512 ist die neueste Version und ersetzt #H510 und #H511.
Bei der Beschaffung eines Ersatzmodules oder bei der Durchführung eines Reparaturdienstes ist es unerlässlich, das richtige Suffix anzugeben.Ein Modul mit dem falschen Suffix-Suffix, das in einer Maschine installiert ist, erzeugt typischerweise Alarmcodes im Zusammenhang mit Spindelparameterinkompatibilität oder Feedbackkonfigurationsfehlern.
Vor der Bestellung ist das Suffix auf dem Etikett des Moduls anzugeben und dem Lieferanten anzugeben.
Wenn die SPMC-11 einen Spindel-Alarm erzeugt, zeigt die Art des Alarmcodes an, ob der Fehler an der Stromleitung oder an der Steuerung liegt.
Fehler der Stromplatte manifestieren sich als Überstrom-Alarme, IPM- (Transistormodul-) Fehlercodes oder vollständiger Verlust der Spindelmotorleistung.
Fehler der Steuerplatine manifestieren sich als serielle Kommunikationsfehler (C0, C1, C2-Alarmcodes), Positionscoder-Signalfehler oder parameterbezogene Alarme.
Die beiden LED-Displays des Moduls für jeden Plattenbereich sind die erste diagnostische Referenz.
F1: Der SPMC-11 zeigt einen Überstrom-Alarm (typischerweise Alarmcode 12). Die Motorwickel-Isolation wurde getestet und ist gut. Ist der A16B-2202-0682 schuld?
Wenn die Motorisolierung bestätigt ist und der Alarm anhält, ist das Transistormodul des Powerboards am wahrscheinlichsten fehlerhaft.W) aus dem Modul und der Steuerung der SpindelWenn Alarm 12 jetzt losgeht, liegt der Fehler im Motor oder Motorkabel.
Wenn Alarm 12 immer noch mit dem Motor getrennt auftritt, ist der Transistor auf der A16B-2202-0682 wahrscheinlich ausfallen.
F2: Ein Ersatz-SPMC-11-Modul mit dem Suffix #H512 ist verfügbar, aber das Original war #H511. Ist das #H512 ein geeigneter Ersatz?
Die #H512 ersetzt die #H511 und ist im Allgemeinen als Ersatz kompatibel.In den meisten Standard-Anwendungen für αC6- und αC8-Motoren, funktioniert die #H512 als direkter Ersatz für #H511.
Die #H510 ist eine frühere Version, die #H512 auch in der Regel ersetzt, aber immer mit der Dokumentation des Maschinenherstellers für alle anwendungsspezifischen Funktionsunterschiede bestätigen.
F3: Der äußere Kühlventilator des Moduls hat sich abgeschaltet. Kann die Spindel in begrenzter Produktion fortgesetzt werden, während ein Ersatzventilator beschafft wird?
Der Betrieb ohne den externen Kühlventilator sollte nur in den kürzesten Intervallen vermieden werden.Die Transistoren des A16B-2202-0682 erzeugen bei den Spindelströmen, die beim Schneiden beteiligt sind, erhebliche Wärme.
Ohne den externen Ventilator steigt die Wärmespendertemperatur unter Belastung rasch an.
Ein Ersatzventilator sollte unverzüglich beschafft werden und die Produktion der Spindel sollte bis zum Ersatz des Ventilators ausgesetzt werden.
F4: Das Spindel-Alarm-Display zeigt C0, C1 oder C2 Codes. Dies sind serielle Kommunikationsfehler. Ist die A16B-2202-0682 die Ursache?
Die Alarmcodes C0, C1 und C2 sind serielle Kommunikationsfehler zwischen der CNC und dem Spindelmodule, die in der Steuerplatine (A20B-2001-0781) und nicht in der Stromplatine entstehen.
Überprüfen Sie zunächst die Verbindung des JA7B-Seriekommunikationskabeln zwischen der CNC und der SPMC-11.
Wenn der Alarm anhält, ist das Steuerbrett die verdächtige Komponente, nicht die A16B-2202-0682.
F5: Die A16B-2202-0682 ist nicht separat vom kompletten Modul erhältlich. Welche Reparaturmöglichkeiten gibt es, wenn das Strombrett speziell versagt hat?
Spezialisierte Anbieter von Antriebsreparaturen von FANUC bieten Transistormodulersatz im SPMC-11-Modul an Dies ist eine kostengünstige Option, wenn der Transistor ohne katastrophale Schäden an den umliegenden Schaltungen isoliert versagt hat.
Für Antriebe, bei denen der Transistorausfall sekundäre Schäden verursacht hat, ist ein vollständiger Modulwechsel der zuverlässigere Weg.Beide Optionen erfordern, dass das komplette SPMC-11-Modul von der Reparaturanlage bewertet wird..
