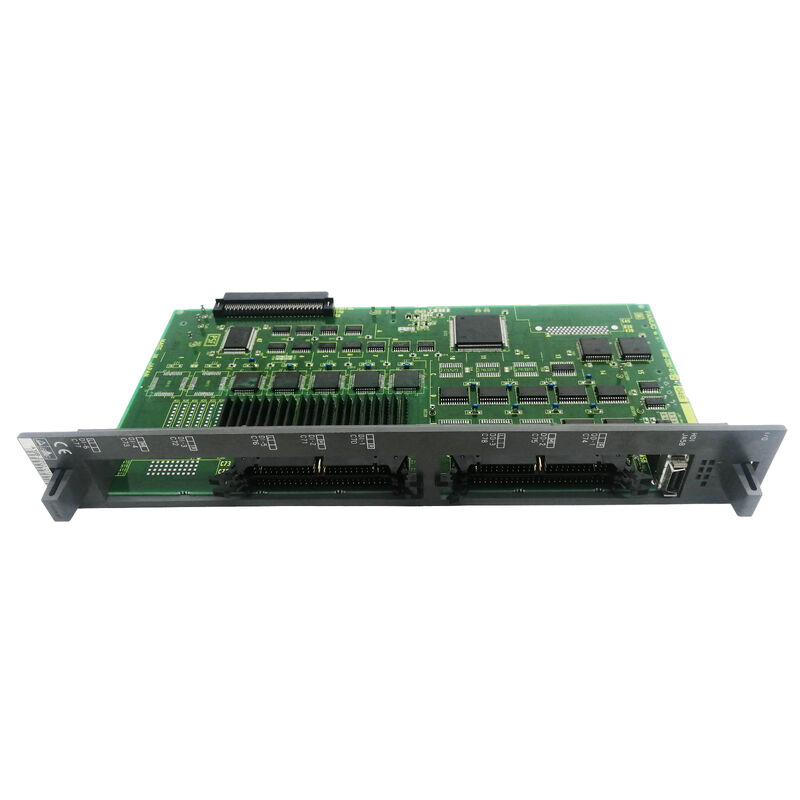

FANUC Antriebsmodulbrett A16B-2202-0571 A16B22020571 A16B-22O2-O571

A16B-2202-0571 | Sub-CPU-Karte der FANUC-Serie 15-B – F15-M / F15-T / SUB-C-CPU / Bearbeitungs- und Drehzentrum CNC

Serie 15-B – FANUCs Hochleistungs-CNC-Plattform

Die FANUC Serie 15-B war das Flaggschiff der CNC-Systeme für anspruchsvolle mehrachsige und komplexe Bearbeitungsanwendungen. Der 15-B liegt über der Serie 16/18 in der Produktpalette von FANUC und bietet die erforderliche Achsenanzahl, Verarbeitungsleistung und erweiterte Interpolationsfähigkeit für:

Komplexe 5-Achs-Bearbeitungszentren (F15-M):Simultane 5-Achsen-Konturbearbeitung, hochpräzise Werkzeug- und Formenbearbeitung, Bearbeitung von Luft- und Raumfahrtkomponenten.

Mehrrevolver- und Mehrspindel-Drehzentren (F15-T):Mehrere Revolver, Gegenspindel, Y-Achse und Teiletransferfunktionen erfordern eine hohe Achsenanzahl und komplexe PMC-Sequenzen.

Das „B“ in der Serie 15-B kennzeichnet die Hardware-Generation – die 15-Plattform der zweiten Generation mit aktualisierter Prozessorarchitektur und verbesserter Servo- und Spindelleistung im Vergleich zur früheren 15-A.

Wichtige Produktinformationen

Sub-CPU – Der Verarbeitungspartner für erweiterte Achsen

Die FANUC-Serie 15-B verwendet eine verteilte Verarbeitungsarchitektur. Die Haupt-CPU-Platine übernimmt die zentralen CNC-Funktionen – G-Code-Interpolation, PMC-Kontaktplanausführung, Anzeige und Kommunikation. Wenn das System für eine hohe Achsenanzahl konfiguriert ist, erweitert die Sub-CPU-Karte diese Kapazität:

Unabhängige Achsbearbeitung:Die Sub-CPU übernimmt die Verantwortung für zusätzliche Servoachsen – typischerweise solche, die über die Kapazität der Basis-Haupt-CPU hinausgehen. Es führt seine eigene Positionsbefehls- und Feedbackverarbeitung für diese erweiterten Achsen mit voller Bandbreite des Servoregelkreises durch.

Parallelbetrieb:Die Sub-CPU arbeitet parallel zur Haupt-CPU. Während die Haupt-CPU die von ihr gesteuerten Achsen verarbeitet, verarbeitet die Sub-CPU gleichzeitig die ihr zugewiesenen Achsen. Beide CPUs synchronisieren sich über den gemeinsamen CNC-Bus und bieten dem Bediener so ein nahtloses, einheitliches Mehrachsensystem.

Bezeichnung „Sub C“:Das „Sub C“ in der Produktbeschreibung identifiziert den Leistungsumfang dieser Sub-CPU. Die Serie 15-B bot mehrere Sub-CPU-Varianten auf unterschiedlichen Verarbeitungsstufen – die C-Stufe entspricht einer bestimmten Verarbeitungsfähigkeit innerhalb der 15-B-Sub-CPU-Familie.

Anwendungsszenarien

Sub-CPU-Fehler des 5-Achsen-Bearbeitungszentrums der Serie 15-M:Ein F15-M-Bearbeitungszentrum entwickelt Alarme speziell für die 4. und 5. Achse – die Achsen, die von der Sub-CPU verwaltet werden – während X, Y und Z normal weiterarbeiten. Als Fehler wird A16B-2202-0571 identifiziert. Durch den Austausch wird der 5-Achsen-Betrieb wiederhergestellt.

Sub-CPU-Wartung der Multi-Revolver-Drehmaschine der Serie 15-T:Eine F15-T Doppelrevolver-Drehmaschine mit Gegenspindel wird steuerungsüberholt. Für eine umfassende Systemerneuerung wird neben der Haupt-CPU-Platine auch der A16B-2202-0571 ausgetauscht.

FAQ

F1: Was ist der Unterschied zwischen der A16B-2202-0571 (Sub-CPU) und der A16B-3200-0060 (Haupt-CPU) für die Serie 15-B?

Das A16B-3200-0060 ist das Haupt-CPU-Motherboard – das Kernboard, mit dem alle anderen Boards verbunden sind und das die primären CNC-Funktionen übernimmt. Das A16B-2202-0571 ist das Sub-CPU-Board – ein sekundäres Prozessorboard, das die Achsenanzahl über die Basiskapazität der Haupt-CPU hinaus erweitert. Beide müssen vorhanden und funktionsfähig sein, damit ein vollständig konfiguriertes Mehrachsensystem der Serie 15-B ordnungsgemäß funktioniert.

F2: Funktioniert der A16B-2202-0571 ohne Modifikation sowohl in 15-M- als auch in 15-T-Konfigurationen?

Ja. Die Platinenbeschreibung bestätigt „PCB – 15M/T / F15B SUB CPU BOARD“ – es bedient beide Konfigurationen. Das PMC-Programm und die CNC-Achsenparameter definieren, welche Achsen und Funktionen der Sub-CPU zugewiesen werden – nicht der Hardwareplatine selbst. Für den Wechsel zwischen Bearbeitungs- und Drehkonfigurationen sind keine Änderungen an der Platine erforderlich.

F3: Erfordert der Austausch von A16B-2202-0571 eine Sicherung der Parameter der Sub-CPU-Achse?

CNC-Parameter für von der Sub-CPU gesteuerte Achsen werden in den Haupt-SRAM-Speichermodulen der Serie 15-B gespeichert – nicht auf der Sub-CPU-Karte selbst. Der Austausch des A16B-2202-0571 hat keinen Einfluss auf die gespeicherten Parameterdaten. Führen Sie jedoch vorsichtshalber immer eine vollständige Parametersicherung durch, bevor Sie Wartungsarbeiten an der Haupt- oder Sub-CPU-Karte durchführen.

F4: Ist A16B-2202-0571 spezifisch für die Serie 15-B oder wird es auch in der Serie 15-A verwendet?

In der Produktbeschreibung wird explizit „F15B“ genannt – das 15-B (zweite Hardware-Generation). Die Serie 15-A verwendete eine andere Hardwarearchitektur. A16B-2202-0571 ist die 15-B-Sub-CPU-Karte und ist nicht mit 15-A-Systemen kompatibel.
