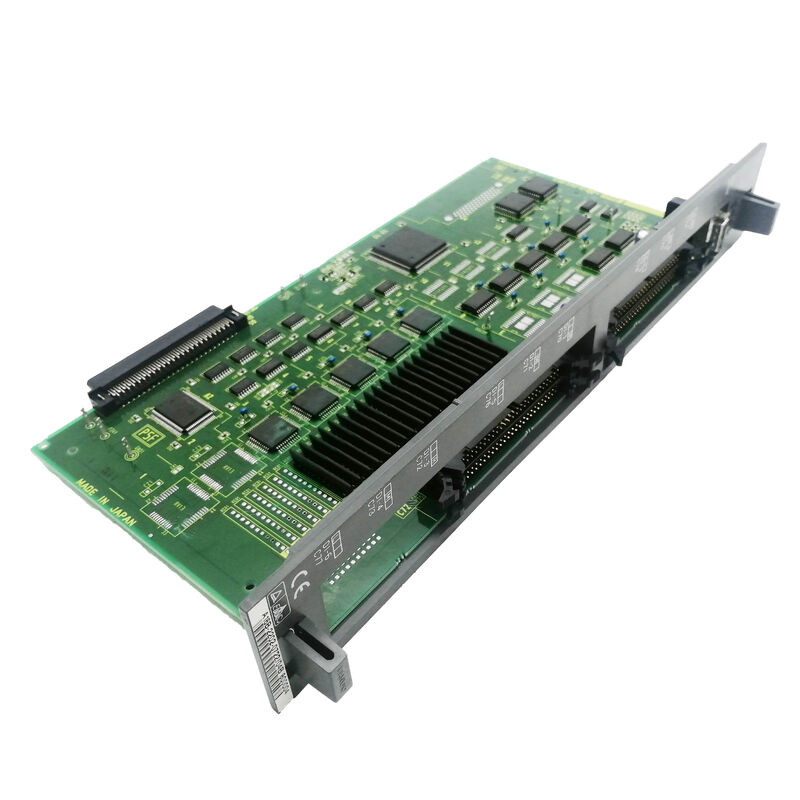

Verwendet FANUC PC-BOARD A16B-2202-0435 A16B22020435 A16B-22O2-O435

A16B-2202-0435 | FANUC Alpha SPM-Steuerkarte – A06B-6088-Serie / SPM-15 bis SPM-55 / 043x-Steuerkartenfamilie

A06B-6088 – Die Core Alpha SPM-Serie

Der A06B-6088 ist FANUCs grundlegende Spindle Power Module-Familie der Alpha-Serie – die Spindelverstärkerserie, die in Tausenden von CNC-Werkzeugmaschinen aus der Alpha-Ära zu finden ist. Seine sechs Leistungsstufen decken einen breiten Spindelmotorenbereich ab:

Alle Module dieser Reihe verwenden die gleiche Steuerkarte. Die A16B-2202-0435 – in der 043x-Steuerkartenfamilie – ist eine der gültigen Steuerkarten für diese Module.

Wichtige Produktinformationen

Software- und Motorkompatibilität

CNC Electronics weist darauf hin, dass die Module der SPM-Serie A06B-6088 mit dem Suffix „#H50x“ versehen sind, das für unterschiedliche Software steht: nämlich #H500, #H501 und #H508. Diese Softwarevarianten legen fest, welche Spindelmotorenfamilie das Modul antreiben kann:

• H500: Standardmotorkompatibilität
• H501: Erweiterte oder alternative Motorkompatibilität
• H508: Weitere Motorvarianten

Bestätigen Sie bei der Beschaffung von A16B-2202-0435 anhand des Typenschilds des installierten Spindelmoduls, welche #H50x-Softwareversion eingebaut ist, und stellen Sie sicher, dass die Ersatzplatine kompatible Software enthält.

Anwendungsszenarien

Fehler an der SPM-22-Spindelmodul-Steuerkarte:Bei einem FANUC Alpha SPM-22 (A06B-6088-H222) tritt ein Fehler bei der Spindelgeschwindigkeitsregelung auf – die Spindel läuft, jedoch mit falscher Geschwindigkeit, ohne auf CNC-Befehle zu reagieren. Als Fehler wird die Steuerkarte A16B-2202-0435 identifiziert. Durch den Austausch mit einer passenden Softwareversion wird die Geschwindigkeitsregulierung wiederhergestellt.

Austausch der SPM-30-Steuerkarte:Das 30-kW-Spindelmodul eines großen Bearbeitungszentrums erfordert eine Steuerkarte. Der A16B-2202-0435 bedient den SPM-30 (A06B-6088-H230) auf die gleiche Weise wie kleinere SPM-Leistungen – die gleiche Steuerkarte verwaltet das 30-kW-Modul.

FAQ

F1: Ist A16B-2202-0435 direkt mit A16B-2202-0432 austauschbar?

Beide gehören zur A16B-2202-043x-Familie und bedienen die Steuerkartenposition der SPM-Serie A06B-6088. Allerdings kann die spezifische Softwareversion auf jeder Platine unterschiedlich sein – und die Softwareversion bestimmt die Motorkompatibilität. Bevor Sie A16B-2202-0432 durch A16B-2202-0435 (oder umgekehrt) ersetzen, stellen Sie sicher, dass beide Platinen dieselbe Softwarevariante (#H500, #H501 oder #H508) wie das installierte Spindelmodul tragen.

F2: Welche internen Platinen befinden sich neben A16B-2202-0435 in einem typischen SPM-Modul A06B-6088?

Ein typisches A06B-6088 SPM-Modul enthält:

• Steuerkarte: A16B-2202-043x (oder A16B-2203-033x) – diese Platine
• Leistungsplatine/Basisplatine: A20B-1006-0480 bis A20B-1006-0690 (variiert je nach Nennleistung)
• Zündplatine: A20B-2902-039x (IGBT-Gate-Antrieb)
• Zusätzliche Signalplatine: A16B-2203-0332 in einigen Konfigurationen

F3: Welche CNC-Spindel-Alarmcodes weisen darauf hin, dass die Steuerkarte A16B-2202-0435 ausgefallen ist?

Die Spindelalarme SP07 (Geschwindigkeitsabweichung), SP08 (Serieller Spindelkommunikationsfehler), SP24/SP25 (IPM-Alarm aufgrund falscher Torantriebsbefehle) und SP30/SP41 (Geschwindigkeitsfehler) können auf Steuerkartenfehler zurückzuführen sein. Beseitigen Sie externe Ursachen (Motor, Encoder, Verkabelung), bevor Sie auf einen Ausfall der Steuerkarte schließen.

F4: Erfordert der Austausch von A16B-2202-0435 Parameteränderungen?

Nein. Spindelparameter werden im Hauptspeicher der CNC gespeichert. Nach dem Einbau der Ersatzsteuerkarte lädt die CNC die Spindelparameter automatisch über die serielle Spindelbusverbindung neu. Überprüfen Sie die Genauigkeit der Spindelgeschwindigkeit und die Laufausrichtung, wenn die Maschine die Spindelausrichtung verwendet, bevor Sie zur Produktion zurückkehren.

F5: Was bedeutet die Schnittstelle „Typ 1“ für die SPM-Serie A06B-6088?

Typ 1 verwendet standardmäßige M-Sensor- und Positionscoder-Rückmeldungen vom Spindelmotor. Dies steht im Gegensatz zu „Typ 2“ (Serie A06B-6088-H3xx), bei dem es sich um eine spätere Firmware-Generation mit unterschiedlicher Motorsoftware, aber derselben Hardwarefamilie handelt.
