| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2202-0421 |

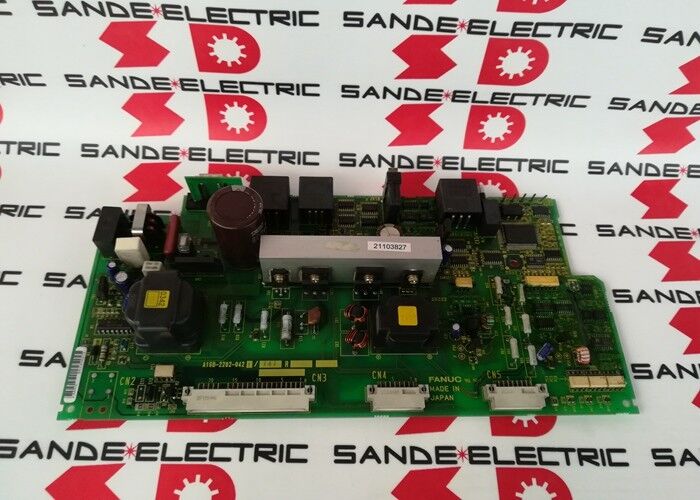

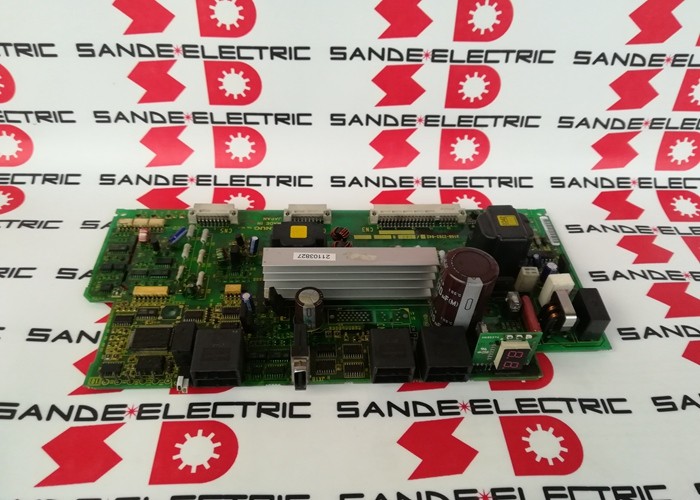

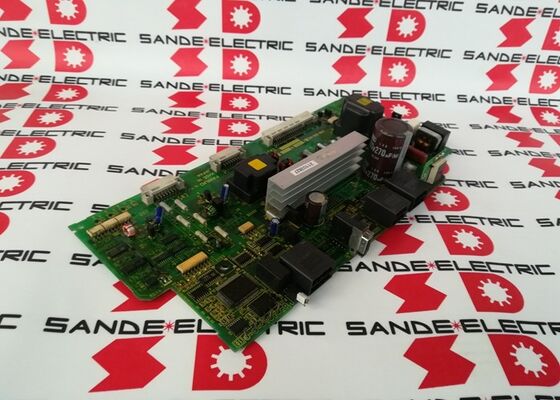

Die FANUC A16B-2202-0421 ist die Verdrahtungsplatine für die FANUC Alpha PSM (Power Supply Module) Serie A06B-6087 — die Komponente, die bestimmt, wie viel elektrische Leistung für die Servo- und Spindelantriebe im Antriebsschrank einer FANUC CNC-Werkzeugmaschine zur Verfügung steht.
Alles andere im Antriebssystem hängt vom korrekten Funktionieren des PSM ab: Die Servoverstärkermodule können den Motorstrom nicht ohne Gleichspannungszwischenkreisspannung schalten, und der Spindelverstärker kann die Spindel nicht antreiben. Das PSM ist wirklich das Fundament des Antriebssystems, und die Verdrahtungsplatine A16B-2202-0421 ist das Herzstück der Leistungsumwandlung des PSM.
Die PSM-Familie A06B-6087 deckt die Stromversorgungsmodule der Alpha-Generation von 15 kW bis 55 kW Dauerleistung ab (die Suffixe "15" bis "55" geben die Kilowatt-Nennwerte an).
Dieser Bereich — PSM-15 bis PSM-55 — deckt die Mehrheit der produzierten CNC-Werkzeugmaschinen ab, die in den 1990er und 2000er Jahren gebaut wurden, von kompakten 2-Achsen-Drehmaschinen bis hin zu großen 5-Achsen-Bearbeitungszentren mit mehreren Hochleistungs-Servoachsen plus einem leistungsstarken Spindelmotor.
Die gemeinsame Verdrahtungsplatine für diesen Bereich ist die A16B-2202-0421, was sie zu einer der am weitesten verbreiteten Platinen im Alpha-Antriebsservice-Ökosystem macht.
Das Design zur Energierückgewinnung des A06B-6087 PSM ist ein bemerkenswertes technisches Merkmal.
Wenn Servo-Motoren abbremsen — eine schwere Tischplatte oder eine sich schnell bewegende Achse stoppen — muss die in dieser bewegten Masse gespeicherte kinetische Energie irgendwohin abgeleitet werden.
Bei einem Widerstandsnetzteil wird diese Energie als Wärme in einem Bremswiderstand verbrannt. Im regenerativen PSM-Design mit der Verdrahtungsplatine A16B-2202-0421 geben die Servoverstärker diese Energie über den Gleichspannungszwischenkreis zurück an das PSM, das sie invertiert und wieder in das Wechselstromnetz einspeist.
Das Ergebnis ist ein energieeffizienteres Antriebssystem und die Eliminierung der Wärmeabfuhr durch Bremswiderstände — wichtig in Schränken mit begrenzter Kühlung.
| Parameter | Wert |
|---|---|
| Kompatibler PSM-Bereich | PSM-15 bis PSM-55 (Serie A06B-6087) |
| Eingangsspannung | 200–240VAC, 3-phasig |
| Regenerationstyp | Energierückgewinnung (gibt Energie ins Netz zurück) |
| Revision | Verwendet ab Revision 05D |
| Serie | A16B-2202 |
| Status | Ausgelaufen — Ersatzteil verfügbar |
| Herkunft | Japan |
Im Inneren der Module A06B-6087-H115 (PSM-15) bis H155 (PSM-55) übernimmt die Verdrahtungsplatine A16B-2202-0421 die physische Leistungsumwandlung. Die Hauptschaltungen der Platine umfassen:
Dreiphasen-Gleichrichterbrücke: Wandelt die dreiphasige 200–240VAC Netzspannung in rohe Gleichspannung um.
Die Gleichrichterdioden oder Thyristoren in dieser Stufe müssen der vollen Leitungs-zu-Leitungs-Spannung und den Spitzenstromanforderungen des gesamten angeschlossenen Antriebssystems standhalten.
Vorladeschaltung: Wenn das PSM eingeschaltet wird, sind die Gleichspannungszwischenkreiskondensatoren im Antriebssystem zunächst ungeladen.
Das direkte Aufladen würde einen sehr hohen Einschaltstrom verursachen. Die Vorladeschaltung — eine Anordnung aus Widerstand und Bypass-Schütz auf der Verdrahtungsplatine — begrenzt den Ladestrom während des Einschaltens und umgeht dann den Widerstand, sobald die Kondensatoren auf Betriebsspannung aufgeladen sind.
Der Leistungsschütz (MCC) schließt dann, um die volle Netzspannung anzuschließen, und das PSM geht in den Normalbetrieb über.
Regenerative Wechselrichterstufe: Die Energierückgewinnungsschaltung nimmt den regenerativen Strom vom Gleichspannungszwischenkreis (erzeugt durch abbremsende Servoachsen) auf und wandelt ihn zurück in Wechselstrom zur Rückspeisung ins Netz. Dies beinhaltet eine gesteuerte Wechselrichterstufe, die mit der Netzfrequenz und -phase synchronisiert sein muss.
Gleichspannungszwischenkreisverteilung: Die geregelte Gleichspannungszwischenkreisspannung (nominal 300V DC bei 200VAC Eingangsspannung) wird über Sammelschienen an alle angeschlossenen SVM- und SPM-Module im Antriebsgestell verteilt.
Die Verdrahtungsplatine stellt die Sammelschienenanschlusspunkte und den Strompfad für diese Verteilung bereit.
Die A16B-2202-0421 ist ab Revision 05D für die A06B-6087 PSM-Module spezifiziert. Frühere Revisionen (04C und früher) verwendeten die Verdrahtungsplatine A16B-2202-0420. Die Revisionsgrenze bei 05D/04C stellt eine Hardware-Aktualisierung im PSM-Modul dar — die aktualisierte Verdrahtungsplatine (A16B-2202-0421) brachte Verbesserungen an der Leistungsumwandlungsschaltung im Vergleich zur früheren -0420.
Bei der Beschaffung eines Ersatzteils bestimmt die Revision des PSM-Moduls, welche Verdrahtungsplatine korrekt ist.
Die Montage einer Platine der Revision 04C-Ära in ein PSM-Gehäuse der Revision 05D oder später würde zu einer Inkompatibilität bei den Schnittstellenanschlüssen oder der Schaltungskonfiguration führen.
Kreuzen Sie immer die Revisionskennzeichnung des PSM-Moduls mit der Spezifikation der Verdrahtungsplatine ab, bevor Sie bestellen.
Die Verdrahtungsplatine A16B-2202-0421 arbeitet, wie alle PSM-Verdrahtungsplatinen, in einer Hochspannungsumgebung. Der Gleichspannungszwischenkreis, den diese Platine aufrechterhält, läuft im Normalbetrieb bei etwa 300V DC — eine tödliche Spannung.
Auch nach dem Trennen der Netzversorgung behalten die Gleichspannungszwischenkreiskondensatoren (im PSM und in den angeschlossenen SVM/SPM-Modulen) diese Ladung für mehrere Minuten.
Jede Arbeit, die den Ausbau oder die Inspektion der Verdrahtungsplatine A16B-2202-0421 beinhaltet, muss mit einer Mindestwartezeit nach dem Trennen der Hauptstromversorgung beginnen — typischerweise gibt das Wartungshandbuch des PSM 10–15 Minuten an —, bevor die Gleichspannungszwischenkreisspannung als sicher angenommen werden kann.
Während dieser Zeit sollte die "CHARGE"-LED an der Vorderseite des PSM erlöschen, was die Entladung der Kondensatoren bestätigt. Das Messen der Gleichspannungszwischenkreisspannung direkt mit einem entsprechend dimensionierten Voltmeter, bevor Sie interne Komponenten berühren, liefert die endgültige Bestätigung.
F1: Das PSM zeigt einen Status-LED-Code an, der auf einen Fehler hinweist. Wie hängt der Ausfall der Verdrahtungsplatine mit spezifischen Alarmcodes zusammen?
Die LED-Anzeige des PSM (typischerweise eine 2-stellige 7-Segment-Anzeige) zeigt Diagnosecodes an, die angeben, welches Subsystem im PSM ausgefallen ist. Codes, die sich auf Überspannung oder Unterspannung im Gleichspannungszwischenkreis, Hauptschaltungsfehler oder Vorladeschaltungsfehler beziehen, deuten direkt auf die Leistungsumwandlungsschaltungen der Verdrahtungsplatine hin.
Codes, die sich auf die FSSB-Kommunikation oder den Ausfall der Steuerleistung beziehen, deuten typischerweise auf die zugehörige Steuerplatine und nicht auf die Verdrahtungsplatine hin.
Das Wartungshandbuch der Alpha-Serie enthält die vollständige Tabelle zur Interpretation der LED-Codes — kreuzen Sie immer den spezifischen Alarmcode ab, bevor Sie feststellen, welche Platine ausgefallen ist.
F2: Kann die A16B-2202-0421 von einem PSM-26 in einem PSM-37 verwendet werden?
Die A16B-2202-0421 ist als gemeinsame Verdrahtungsplatine für PSM-15 bis PSM-55 aufgeführt, was sowohl das PSM-26 als auch das PSM-37 einschließt. Wenn beide Module zur gleichen Revisionsgeneration (05D oder später) gehören, ist die Verdrahtungsplatine physisch und elektrisch die gleiche Komponente und kann zwischen diesen Modellen austauschbar verwendet werden.
Das thermische Design der vollständigen PSM-Einheit und die Schrankinstallation sind jedoch für die spezifische Nennleistung jedes Modells ausgelegt — überprüfen Sie immer die gesamte benötigte kW-Ausgangsleistung des Antriebssystems der Maschine gegen die Nennleistung des PSM-Modells, wenn das gesamte Modul ersetzt wird.
F3: Das PSM zeigt einen "CHARGE"-LED-Fehler an und der Gleichspannungszwischenkreis erreicht nie die Betriebsspannung. Liegt das an der Verdrahtungsplatine?
Ein Ausfall, bei dem der Gleichspannungszwischenkreis nie korrekt aufgeladen wird, ist ein starker Hinweis auf ein Problem in der Vorladeschaltung oder der Gleichrichterschaltung der Verdrahtungsplatine. Häufige Ursachen sind: ein durchgebrannter Vorladewiderstand (der dazu führt, dass der Zwischenkreis entweder gar nicht oder nur sehr langsam lädt), ein defekter Bypass-Schütz-Treiberkreis (der verhindert, dass der Widerstand nach der anfänglichen Ladung umgangen wird) oder defekte Gleichrichterdioden (die einen teilweisen oder keinen Gleichspannungszwischenkreis erzeugen).
Bevor Sie zu dem Schluss kommen, dass die Verdrahtungsplatine ausgefallen ist, überprüfen Sie, ob die eingehende Wechselspannung innerhalb der Spezifikation liegt und die Wechselstromsicherungen intakt sind — diese externen Prüfungen dauern nur wenige Minuten und schließen die häufigsten Ursachen für einen Ausfall des Gleichspannungszwischenkreises aus.
F4: Was ist die Beziehung zwischen der Verdrahtungsplatine A16B-2202-0421 und dem empfohlenen Wechselstromdrosselspule?
Für das PSM-15 (A06B-6087-H115) ist die empfohlene Wechselstromdrosselspule A81L-0001-0123. Wechselstromdrosselspulen sind externe Komponenten, die stromaufwärts des PSM in der Schrankverdrahtung installiert werden — sie reduzieren die Oberwellenströme, die vom Gleichrichter des PSM aus dem Netz gezogen werden, und begrenzen die Rate des Einschaltstroms.
Die Drosselspule ist kein Teil der Verdrahtungsplatine selbst, sondern arbeitet mit ihr zusammen. Drosselspulen sollten bei PSM-Installationen immer vorhanden sein, und ihre Abwesenheit oder falsche Dimensionierung kann zu erhöhter Belastung der Gleichrichterkomponenten der Verdrahtungsplatine führen und möglicherweise einen Ausfall beschleunigen.
F5: Die PSM-Verdrahtungsplatine weist am DC-Bus-Anschlusspunkt physische Schäden auf. Kann dies auf Komponentenebene repariert werden?
Physische Schäden an den DC-Bus-Anschlusspunkten — verkohlte oder verbrannte Sammelschienenanschlüsse, beschädigte Kupferbahnen oder ausgefallene stromführende Komponenten im Busweg — können manchmal auf Komponentenebene von spezialisierten FANUC-Reparaturwerkstätten mit entsprechender Hochstrom-Löt- und Sammelschienenersatzfähigkeit repariert werden.
Die Sicherheitsaspekte einer Reparatur von Hochstrom-Busverbindungen erfordern jedoch, dass jede reparierte Platine vor der Wiederinbetriebnahme gründlich unter Volllast getestet wird.
Für PSM-Verdrahtungsplatinen sind getestete Austauschgeräte von Spezialanbietern oft die zuverlässigere und kostengünstigere Lösung im Vergleich zur Inhouse-Reparatur auf Komponentenebene, insbesondere wenn das Ausmaß des Schadens ungewiss ist.
