| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2202-0420 |

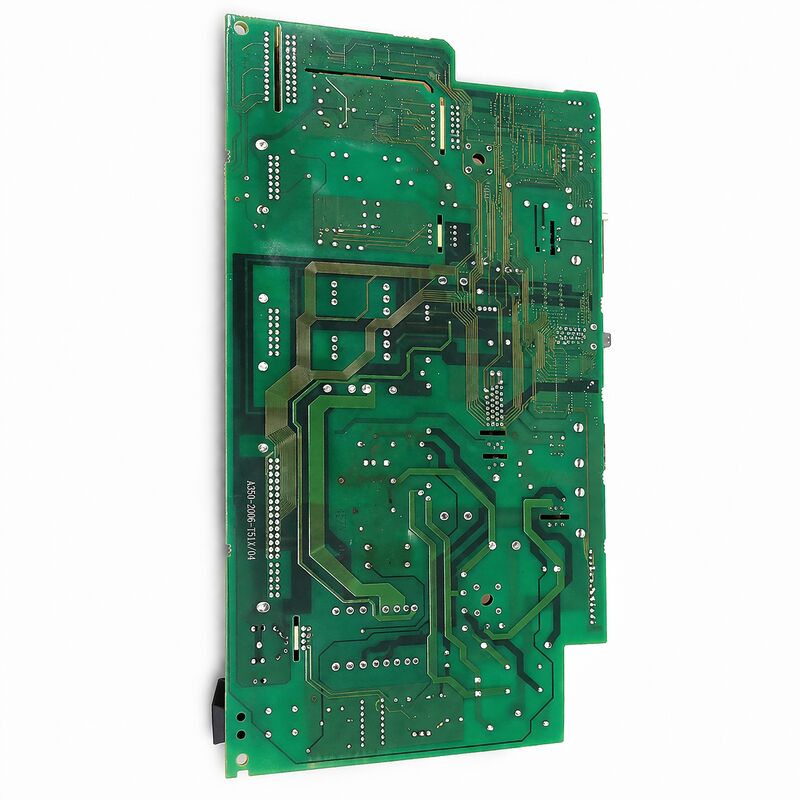

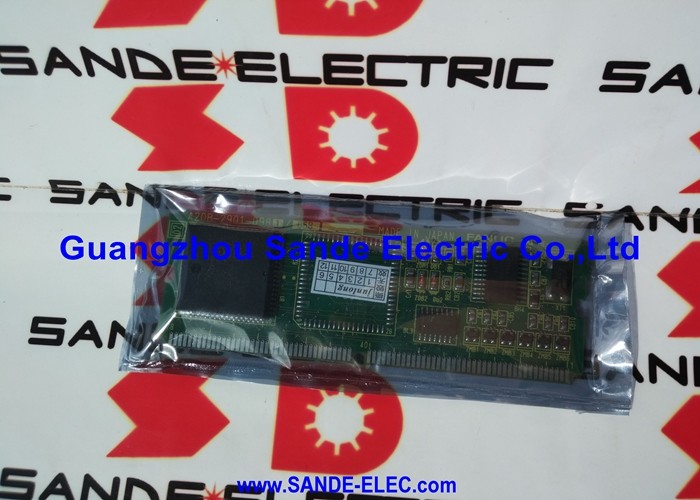

Die FANUC A16B-2202-0420 ist die Stromversorgungs-Verdrahtungsplatine für die kleineren Alpha-Generation PSM-Module von FANUC — die PSM-5.5 (5,5kW) und PSM-11 (11kW) der Serie A06B-6077.
Diese Module wurden für kompakte CNC-Werkzeugmaschinen entwickelt, bei denen der Strombedarf des gesamten Antriebssystems moderat ist: kleine CNC-Drehmaschinen mit zwei Servoachsen und einem relativ kleinen Spindelmotor, kompakte Bearbeitungszentren mit drei Achsen und einer mittelgroßen Spindel oder andere Spezialmaschinen, bei denen die aggregierte Motorleistung im Bereich von 5,5–11kW Dauerleistung liegt.
Die PSM-5.5 und PSM-11 füllen den unteren Bereich des Stromversorgungsangebots der FANUC Alpha-Serie.
Im Kontext eines Antriebssystems repräsentiert die Kilowatt-Leistung des PSM die Dauerleistung, die es gleichzeitig an alle angeschlossenen Servo- und Spindelverstärker liefern kann.
Eine PSM-5.5, die eine 2-Achsen-Drehmaschine mit einem 3,7kW-Spindelmotor antreibt, hat etwa 1,8kW für beide Servoachsen zusammen verfügbar — was für die kleineren Servomotoren kompakter Drehmaschinen in der Regel ausreichend ist.
Eine PSM-11, die drei Achsen plus eine 7,5kW-Spindel abdeckt, ist eine engere Konfiguration, aber immer noch praktikabel für Maschinen mit moderaten Servomotorenleistungen.
Die Verdrahtungsplatine A16B-2202-0420 ist, wie ihr Gegenstück A16B-2202-0421, eine Komponente des Leistungsbereichs — sie verarbeitet die 200VAC dreiphasige Netzversorgung und wandelt sie in den DC-Bus um, von dem die angeschlossenen Servo- und Spindelverstärker gespeist werden.
Ihre Architektur folgt denselben Prinzipien: Gleichrichterbrücke, Vorladeschaltung, regenerative Umrichter (oder Widerstandsbremsung bei PSMR-Varianten) und DC-Bus-Verteilung.
Die Kreuzreferenz von A16B-2202-0420 zu A16B-2202-0421 an der Grenze der Revision 04C/05D spiegelt die laufende Hardware-Verfeinerung der Alpha PSM-Serie durch FANUC wider.
Die -0420 ist die ältere Platine mit früherer Revision; die -0421 repräsentiert das aktualisierte Design, das in späteren Revisionen und Modulen mit höherer Kapazität verwendet wird.
| Parameter | Wert |
|---|---|
| Kompatibler PSM-Bereich | PSM-5.5 (A06B-6077-H106), PSM-11 (A06B-6077-H111) |
| Eingangsspannung | 200VAC Klasse, 3-phasig |
| Revisionskontext | Revision 04C und früher |
| Begleitplatine | A20B-1005-0591 (Steuerplatine, frühe Konfiguration) |
| Serie | A16B-2202 |
| Status | Ausgelaufen — Ersatzteil verfügbar |
| Herkunft | Japan |
Die PSM-5.5 und PSM-11 wurden in kompakte Werkzeugmaschinen eingebaut, die in den 1990er und frühen 2000er Jahren beliebte Optionen für kleine Werkstätten und Lohnfertiger waren.
Eine beträchtliche installierte Basis dieser Maschinen ist auch heute noch in Betrieb — kleine CNC-Drehmaschinen, die Drehteile herstellen, kompakte vertikale Bearbeitungszentren für Prototypen und Kleinserienfertigung sowie Spezialmaschinen wie CNC-Schleifvorrichtungen und Gravursysteme.
Für diese Maschinen gelten andere wirtschaftliche Gesichtspunkte für die Wartung als für große, hochwertige Produktionszentren.
Der Restwert der Werkzeugmaschine mag gering sein, aber ihre spezifische Rolle im Produktionsfluss bedeutet, dass Ausfallzeiten immer noch störend sind.
Die Verdrahtungsplatine A16B-2202-0420 — oder häufiger das komplette PSM-Modul — ist die Komponente, deren Ausfall die Maschine vollständig stoppt, was die schnelle Verfügbarkeit eines getesteten Ersatzgeräts zur Priorität macht.
Die PSMs A06B-6077-H106 und H111 sind physisch kleiner als die Module A06B-6087 mit höherer Kapazität, und ihre interne Konstruktion ist entsprechend kompakter.
Diese Kompaktheit bedeutet, dass der Austausch von Komponenten innerhalb des Moduls — insbesondere der Elektrolytkondensatoren des DC-Busses — mehr Sorgfalt erfordert als bei größeren Modulen, aber für einen erfahrenen Antriebstechniker nicht grundsätzlich schwieriger ist.
Alterung der DC-Bus-Kondensatoren: Die Elektrolytkondensatoren im Glättungsbereich des DC-Busses altern je nach Zeit, Temperatur und Betriebsstunden. Nach 10–15 Jahren Dienstzeit nimmt ihre Kapazität ab und ihr ESR (äquivalenter Serienwiderstand) zu.
Die Folge ist eine erhöhte DC-Bus-Welligkeit — die Busspannung schwankt stärker um ihren Nennwert, da die Kondensatoren Stromspitzen nicht mehr effektiv absorbieren können. Symptome sind: unerklärliche gelegentliche Alarme bei Achswechseln, PSM-Alarmcodes, die intermittierend auftreten (insbesondere bei hoher Beanspruchung wie gleichzeitiger Achsenbeschleunigung) und reduzierte Spitzenmomentenkapazität.
Ausfall von Komponenten der Vorladeschaltung: Der Vorladewiderstand begrenzt den Einschaltstrom beim Hochfahren. Wenn dieser Widerstand degradiert (erhöhter Widerstand) oder offen ausfällt, lädt sich der DC-Bus entweder nicht oder nur langsam auf.
Wenn der Bypass-Schütz oder seine Treiberschaltung ausfällt, lädt sich der Bus dauerhaft über den Widerstand — was bei geringer Last funktionieren kann, aber unter Last ausfällt. Dies führt zu einem Zustand "PSM bereit, aber niedrige Bussspannung", den die CNC als Servo-Verstärkerfehler erkennt.
Degradation von Gleichrichterkomponenten: Die Gleichrichterdioden oder Thyristoren, die AC in DC umwandeln, können mit der Zeit degradieren, insbesondere wenn die Stromversorgung der Maschine Spannungsspitzen erfahren hat.
Degradierte Gleichrichter erzeugen eine unterdurchschnittliche DC-Bus-Spannung oder erhöhten AC-Oberwellengehalt auf dem Bus.
Der Hauptunterschied zwischen diesen beiden Verdrahtungsplatinen liegt im PSM-Modul, zu dem sie gehören, was durch die Revisionsstufe des PSM-Moduls bestimmt wird:
Wenn das PSM-Modul ein A06B-6077-H106 (PSM-5.5) oder A06B-6077-H111 (PSM-11) ist — jede Revision — ist die zutreffende Verdrahtungsplatine die A16B-2202-0420.
Wenn das PSM-Modul ein A06B-6087-H115 (PSM-15) oder größer ist — Revision 05D oder später — ist die zutreffende Verdrahtungsplatine die A16B-2202-0421.
Wenn das PSM-Modul ein A06B-6087-H115 (PSM-15) Revision A (eine frühere Variante) ist — ist die zutreffende Verdrahtungsplatine ebenfalls die A16B-2202-0421, jedoch mit der früheren Revisionskonfiguration der Steuerplatine.
Wenn die vollständige Revisionshistorie des PSM-Moduls unsicher ist, ist der sicherste Ansatz, das komplette PSM-Modul (Gehäuse, Verdrahtungsplatine und Steuerplatine zusammen) als abgestimmte und getestete Einheit von einem Spezialanbieter zu ersetzen, anstatt die Verdrahtungsplatine isoliert zu ersetzen.
F1: Das PSM-5.5-Modul zeigt beim Einschalten die Alarm-LED "1". Zeigt dies einen Ausfall der Verdrahtungsplatine an?
LED "1" in der FANUC Alpha-Serie PSM-Diagnose zeigt typischerweise einen Steuerstromausfall an — die 24V-Steuerstromversorgung des PSM ist nicht hergestellt worden.
Dies deutet auf die externe 24V-Versorgung oder deren Verkabelung hin und nicht auf die A16B-2202-0420 Stromversorgungs-Verdrahtungsplatine. Die Verdrahtungsplatine kümmert sich um den Hauptstromkreis (AC-zu-DC-Umwandlung), nicht um den Steuerstrom-Eingang.
Überprüfen Sie die 24VDC-Versorgung am Steuerstrom-Anschluss des PSM, bevor Sie die Verdrahtungsplatine untersuchen.
F2: Kann die A16B-2202-0420 in einem PSM-5.5 oder PSM-11 durch die A16B-2202-0421 ersetzt werden?
Dies sind unterschiedliche Platinen, die für verschiedene PSM-Modelle entwickelt wurden. Obwohl sie eine gemeinsame funktionale Architektur aufweisen, sind ihre Komponentenbewertungen, physischen Abmessungen und Anschlussbelegungen auf ihre jeweiligen PSM-Gehäuse abgestimmt.
Die Installation der -0421 Platine in einem A06B-6077 PSM-5.5 oder PSM-11 Gehäuse wird nicht unterstützt — die Anschlusslayouts und Schaltungskonfigurationen unterscheiden sich. Ersetzen Sie gleichwertig: -0420 für -0420 in der A06B-6077 Serie.
F3: Die Maschine lief, dann schaltete sich das PSM-11 plötzlich mit einem Alarm ab. Die Maschine stand nicht unter hoher Last. Was sollte überprüft werden?
Ein unerwartetes Abschalten bei geringer Last ist oft ein thermisches Ereignis — die thermische Schutzschaltung des PSM hat ausgelöst, weil die Innentemperatur den Schwellenwert überschritten hat. Auch bei geringer Motorlast erzeugt das PSM Wärme in seinen eigenen Schaltungen.
Überprüfen Sie den Kühlventilator des PSM (falls vorhanden): Ein festsitzender oder defekter Lüfter ist die häufigste Ursache für unerwartete thermische Abschaltungen bei älteren PSM-Modulen. Überprüfen Sie auch, ob die Lüftungswege des Schranks nicht blockiert sind und ob die Umgebungstemperatur im Schrank innerhalb der Spezifikation liegt.
Wenn der Lüfter in Betrieb ist und die Temperaturen normal sind, messen Sie die DC-Bus-Spannung — eine Busspannung außerhalb der Spezifikation (zu hoch oder zu niedrig) kann ebenfalls eine Schutzabschaltung auslösen.
F4: Ist die A16B-2202-0420 mit dem PSM-15 der Serie A06B-6087 kompatibel?
Laut der Dokumentation der FANUC Alpha-Serie verwendet das A06B-6087-H115 PSM-15 Revision B oder später die Verdrahtungsplatine A16B-2202-0421 (Revision 05D oder später), während die Revision A Variante die A16B-2202-0421 mit Steuerplatinen früherer Revisionen verwendet.
Die A16B-2202-0420 ist mit den Modulen A06B-6077 PSM-5.5 und PSM-11 verbunden. Bestätigen Sie die spezifische Revision des PSM-Moduls auf dem Typenschild, bevor Sie eine Ersatz-Verdrahtungsplatine auswählen.
F5: Nach der Überholung des PSM-Moduls mit einer Ersatz-Verdrahtungsplatine zeigt die Maschine beim Start "SV-Alarm" auf allen Servoachsen an. Was ist die Ursache?
Ein Servo-Alarm auf allen Achsen nach dem Austausch des PSM deutet normalerweise darauf hin, dass der DC-Bus die Betriebsspannung nicht erreicht hat — die Servo-Verstärker warten, bis der DC-Bus einen Schwellenwert erreicht hat, bevor sie initialisiert werden.
Dies kann passieren, wenn: die Vorladeschaltung der Ersatz-Verdrahtungsplatine defekt ist (Bus lädt nicht), das PSM noch nicht das MCON (Magnetic Contactor Control) Signal von der CNC erhalten hat (das zur Vervollständigung der Vorladesequenz erforderlich ist), oder die AC-Netzsicherungen für das PSM nicht intakt sind.
Messen Sie die DC-Bus-Spannung direkt an der Sammelschiene im PSM oder am SVM-Modul — wenn sie unter dem erwarteten Betriebsniveau liegt (normalerweise etwa 270–300V DC bei 200VAC Eingangsspannung), wurde die PSM-Vorladesequenz nicht erfolgreich abgeschlossen.
