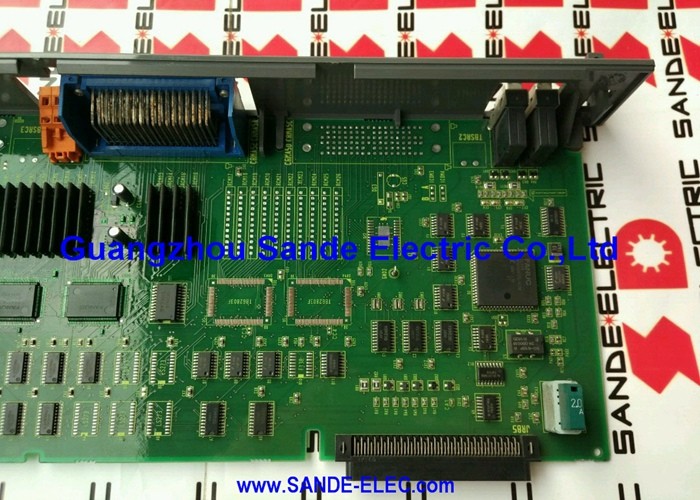

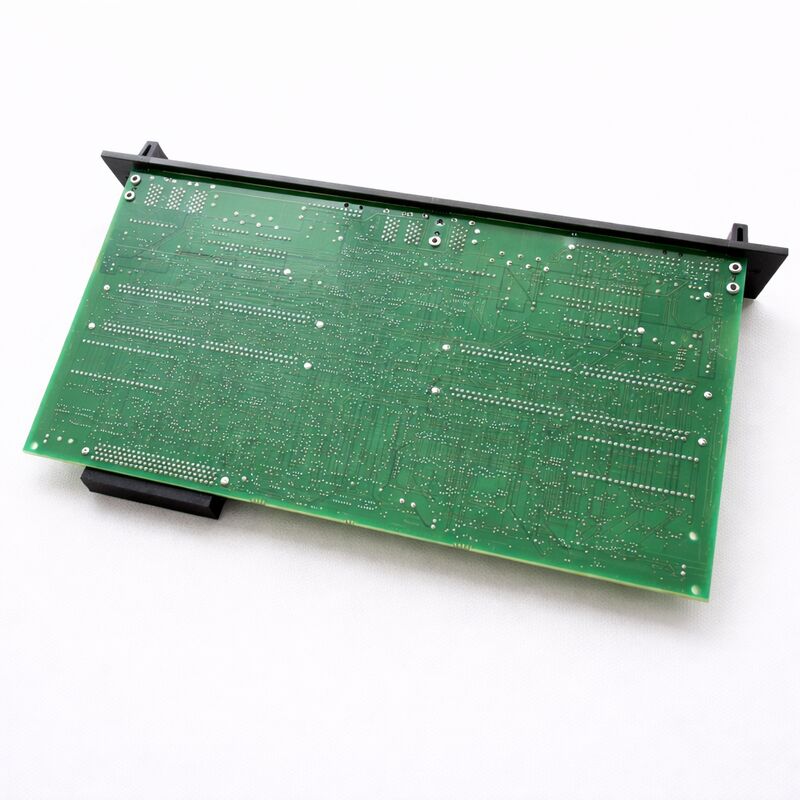

FANUC A16B-2202-0152 | SVUC2-4/12 Servo-Verstärker-Verdrahtungsplatine — Für A06B-6090-H223, Alpha-Serie Dual-Axis SVUC, A16B-2202 Leistungselektronikplatine, Japan Ursprung

Schlüsselspezifikationen

Übersicht

Die FANUC A16B-2202-0152 ist die Verdrahtungsplatine für den SVUC2-4/12 — eine der Dual-Axis-Varianten in FANUCs Alpha-Serie SVUC-Verstärkerfamilie. Die SVUC-Generation nimmt einen wichtigen Platz in der Geschichte der FANUC-Servo-Verstärker ein. Es ist die Alpha-Serien-Variante, die die Typ-C-Schnittstelle verwendet — ein digitaler serieller Bus, der dem FSSB (Fibre-optic Serial Servo Bus) vorausging, der in späteren Alpha- und Alpha-i-Generationen eingeführt wurde.

Für die Maschinen, die ihn verwenden, war der SVUC ein bedeutender Fortschritt gegenüber den analogen Servo-Verstärkern, die er ersetzte, und brachte digitale Servo-Steuerung mit verbesserter Achskoordination und engerer Positionsregelschleife.

Die Bezeichnung SVUC2 bedeutet Dual-Axis — dieses Verstärkermodul steuert zwei Servo-Achsen von einem einzigen Modul aus.

Der Suffix 4/12 gibt die Spitzenstrombelastbarkeit für jede Achse an: 4A für die L-Achse und 12A für die M-Achse. Diese asymmetrische Paarung ist beabsichtigt.

Ein einzelnes Modul mit unterschiedlichen Strombelastbarkeiten für jede Achse ermöglicht es einem Maschinenbauer, die Leistungsabgabe des Verstärkers an die tatsächlichen Anforderungen jeder gesteuerten Achse anzupassen — eine kleinere Achse (vielleicht eine C-Achse oder ein Reitstock) gepaart mit einer größeren Vorschubachse (X, Z oder Y) im selben Modul.

Die Verdrahtungsplatine übernimmt die gesamte Hochstromphysik im SVUC2-4/12. Sie verbindet sich mit dem DC-Bus der SVUC-Netzteileinheit, schaltet die IGBT-Transistoren, die den Motorstromfluss steuern, erfasst die tatsächlichen Motorströme und leitet die Motorphasenspannungen an die beiden Sätze von Ausgangsklemmen weiter.

Die zugehörige Steuerungsplatine (A20B-2002-0032) übernimmt die digitale Intelligenz — sie empfängt Befehle über die Typ-C-Schnittstelle vom CNC, führt den Servo-Algorithmus aus und sendet Gate-Drive-Befehle an diese Verdrahtungsplatine.

Funktion der SVUC-Verdrahtungsplatine im Verstärkermodul

Innerhalb des A06B-6090-H223 SVUC2-4/12 Moduls übernimmt die A16B-2202-0152 Verdrahtungsplatine Funktionen, die hohe Ströme und die physische Verbindung zwischen Steuerelektronik und Servo-Motoren betreffen:

DC-Bus-Eingang. Der Netzteilteil der SVUC-Einheit liefert die gleichgerichtete DC-Bus-Spannung an jedes SVUC-Servomodul.

Die Verdrahtungsplatine terminiert diese Busverbindung und verteilt die DC-Bus-Spannung an die IGBT-Transistorbrücken für beide Achsen.

Doppelte IGBT-Schaltung. Zwei unabhängige IGBT-Brücken — eine für die L-Achse (4A) und eine für die M-Achse (12A) — schalten den Motorstrom unter dem Befehl der Gate-Drive-Ausgänge der Steuerungsplatine. Die IGBT-Blöcke für jede Achse sind auf ihre jeweiligen Strombelastbarkeiten abgestimmt.

Die L-Achsen-Brücke verarbeitet geringere Ströme als die M-Achsen-Brücke, aber beide müssen über den gesamten Betriebsstrombereich zuverlässig schalten.

Stromerfassung. Stromerfassungselemente auf der Verdrahtungsplatine messen die tatsächlichen Motorphasenströme für jede Achse. Diese Messungen werden an den Servo-Algorithmus der Steuerungsplatine zurückgeführt, der die Stromregelschleife schließt, um das befohlene Drehmoment aufrechtzuerhalten.

Eine genaue Stromerfassung ist grundlegend für die Servo-Leistung — jede Verschlechterung der Sensorgenauigkeit wirkt sich direkt auf die Qualität der Positions- und Geschwindigkeitsregelung aus.

Doppelte Motor-Ausgangsklemmen. Die Verdrahtungsplatine bietet zwei Sätze von Motorphasen-Ausgangsanschlüssen — einen für den L-Achsen-Motor und einen für den M-Achsen-Motor.

Jeder Satz führt den vollen Nennstrom für seine Achse, was eine entsprechende Klemmenbemessung und Isolierung erfordert.

SVUC im Vergleich zu späteren Alpha-Verstärkergenerationen

Das Verständnis der Position des SVUC in der FANUC-Verstärkergeschichte hilft, Erwartungen für die Wartung und die Versorgung mit Ersatzteilen zu setzen.

Die SVUC-Generation (Alpha-Serie, Typ-C-Schnittstelle) wurde mit FANUC CNC-Systemen von den späten 1980er bis Mitte/Ende der 1990er Jahre eingesetzt.

Maschinen aus dieser Ära können noch in Produktion sein — oft auf Legacy-Produktionslinien, wo die hergestellten Teile unverändert geblieben sind und der Werkzeugweg der Maschine ein validiertes Produktionsmittel ist, das den Maschinenaustausch wirtschaftlich unattraktiv macht.

Nach der SVUC-Generation führte FANUC den SVU (Alpha-Serie, Typ-A/B-Schnittstelle) und dann den SVM (Alpha-i-Serie, FSSB-Schnittstelle) ein.

Diese neueren Generationen sind nicht mit dem SVUC austauschbar — die Typ-C-Schnittstelle verwendet ein anderes Kommunikationsprotokoll und einen anderen physischen Anschluss als die Typ-A/B-Schnittstelle, und keine davon ist mit FSSB kompatibel.

Eine für SVUC verdrahtete Maschine kann keine SVU- oder SVM-Verstärker verwenden, ohne auch die CNC-Hauptplatine und alle Servo-Kabel zu ersetzen.

Das bedeutet, dass die A16B-2202-0152 Verdrahtungsplatine — und der SVUC2-4/12 Verstärker, zu dem sie gehört — einen stabilen Ersatzteilmarkt hat.

Die Maschinen, die sie verwenden, können keine neueren Verstärker ohne größere Nachrüstungen verwenden, daher besteht das SVUC-Ersatzteil-Ökosystem weiter.

FAQ

F1: Der SVUC2-4/12 Verstärker zeigt einen Servo-Alarm auf der M-Achse, aber die L-Achse funktioniert normal. Deutet dies auf einen Ausfall der A16B-2202-0152 Verdrahtungsplatine hin?

Ein einachsiger Alarm, während die andere Achse normal funktioniert, grenzt den Fehler auf die Hardware-Kette der M-Achse ein.

Die Verdrahtungsplatine verarbeitet beide Achsen, aber die IGBT-Brücke und der Stromerfassungskreis jeder Achse sind unabhängig.

Wenn der Alarm ein IPM-Fehler (Überstrom oder Übertemperatur) ist, kann die M-Achsen-IGBT-Brücke auf der Verdrahtungsplatine ausgefallen sein. Wenn der Alarm ein Positions- oder Geschwindigkeitsfehler ist, liegt der Fehler eher im M-Achsen-Motor, Encoder oder Kabel.

Bestätigen Sie den Alarmcode anhand des FANUC Alpha-Serien-Wartungshandbuchs, bevor Sie auf einen Ausfall der Verdrahtungsplatine schließen.

F2: Kann die A16B-2202-0152 auf Komponentenebene gewartet werden, anstatt als komplette Platine ersetzt zu werden?

Die Wartung auf Komponentenebene ist für qualifizierte Spezialisten möglich. Die häufigsten Ausfallmodi der Verdrahtungsplatine betreffen IGBT-Module (bei Überstromfehlern) und Elektrolytkondensatoren (bei thermischer Alterung).

Beide sind auf Komponentenebene austauschbar, wenn die richtigen Ersatzkomponenten verfügbar sind.

Stromerfassungswiderstände können ebenfalls ausfallen und sind austauschbar.

Für Einrichtungen mit Zugang zu FANUC-qualifizierten Reparaturtechnikern und geeigneten Testgeräten ist die Reparatur auf Komponentenebene oft wirtschaftlicher als der vollständige Austausch der Platine für die SVUC-Generation, bei der vollständige Ersatzplatinen vom Sekundärmarkt knapp sein können.

F3: Der SVUC2-4/12 wurde als komplette Einheit ersetzt, aber die alte Verdrahtungsplatine scheint unbeschädigt zu sein. Kann sie in eine neue Shell-Einheit übertragen werden?

Ja, vorausgesetzt, die Architektur der Ersatz-Shell entspricht dem Original.

Die Verdrahtungsplatine (A16B-2202-0152) und die Steuerungsplatine (A20B-2002-0032) sind die funktionellen Komponenten des SVUC2-4/12 — das mechanische Gehäuse und die Busanschlüsse bieten die Struktur.

Wenn eine neue Shell-Einheit mit der richtigen mechanischen Architektur verfügbar ist, können die funktionellen Platinen übertragen werden.

Stellen Sie sicher, dass die Revisionsstufe der Steuerungsplatine /03B oder neuer ist, wie in der FANUC-Teiledokumentation für diese Verstärkerkonfiguration angegeben.

F4: Was ist die Typ-C-Schnittstelle am SVUC und wie unterscheidet sie sich von FSSB, das in neueren FANUC-Verstärkern verwendet wird?

Die Typ-C-Schnittstelle ist ein digitaler serieller Kommunikationsbus, der zwischen FANUC CNC-Steuerungen und der SVUC-Servo-Verstärkergeneration verwendet wird.

Sie verwendet einen Mehrleiterkabelanschluss (typischerweise den CX5 oder einen ähnlichen Typ-C-Anschluss auf der CNC-Seite und den entsprechenden Anschluss am Verstärker).

FSSB (Fibre-optic Serial Servo Bus) ersetzt das Kupferkabel durch eine Glasfaserverbindung, die höhere Bandbreite, elektrische Isolierung und Immunität gegen elektromagnetische Störungen bietet.

Die beiden Schnittstellen sind sowohl in der Hardware (unterschiedliche Anschlüsse und Kabel) als auch in der Software (unterschiedliche Kommunikationsprotokolle) inkompatibel.

Eine Maschine mit SVUC-Verstärkern verwendet die Typ-C-Schnittstellenports des CNC; diese Ports sind nicht dieselben wie FSSB-Glasfaserports.

F5: Wie sollte die DC-Bus-Spannung beim Austausch der A16B-2202-0152 Verdrahtungsplatine verwaltet werden?

Die Verdrahtungsplatine hat direkten Kontakt mit dem DC-Bus im SVUC2-4/12. Bevor der Verstärker geöffnet wird, muss der DC-Bus vollständig entladen sein.

Warten Sie nach dem Ausschalten der SVUC-Netzteileinheit mindestens fünf Minuten, bevor Sie das Verstärkergehäuse öffnen.

Verwenden Sie ein Voltmeter, um zu bestätigen, dass die DC-Bus-Spannung unter 30V gefallen ist, bevor Sie eine Komponente auf der Verdrahtungsplatine berühren.

Die DC-Bus-Kondensatoren im Netzteil speichern Energie, die zu schweren elektrischen Verletzungen führen kann — gehen Sie niemals davon aus, dass die Entladung allein aufgrund der Zeit abgeschlossen ist; überprüfen Sie immer mit einem Messgerät.

Diese Vorsichtsmaßnahme gilt auch, wenn die Netzversorgung getrennt wurde.
