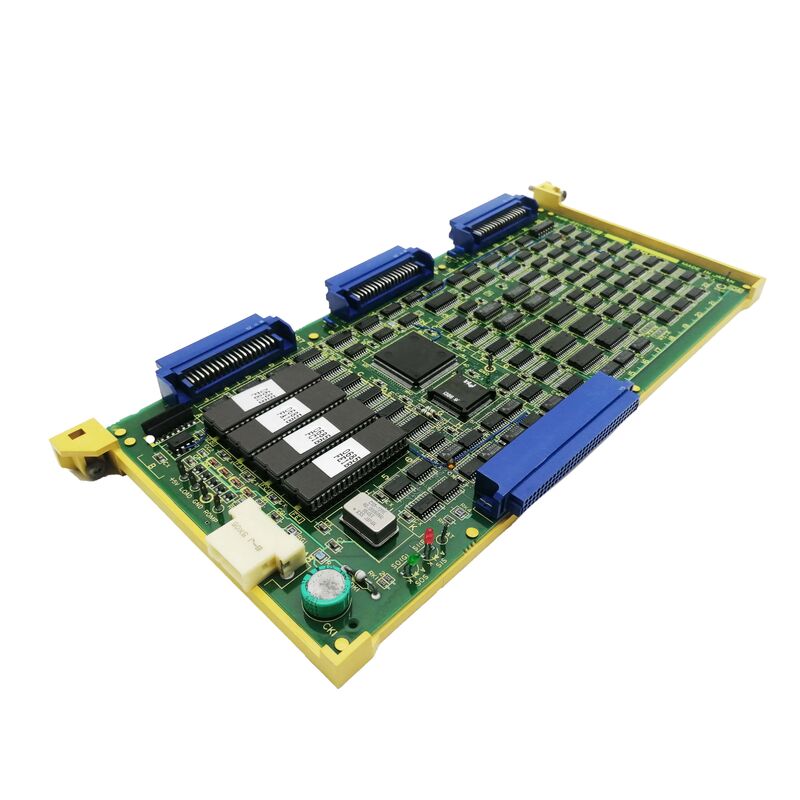

A16B-2201-0851 Verwendete Fanuc PLC Schaltplatte 200w Verstärker-PCB

A16B-2201-0851 | FANUC PMC-NB-Leiterplatte – F15M / F15T / F15B CNC-Maschinensteuerungsplatine

Was die PMC in einem FANUC CNC-System macht

CNC-Werkzeugmaschinen verfügen über zwei unterschiedliche Steuerungsebenen, die gleichzeitig arbeiten:

DerCNCübernimmt alle Achsenbewegungen, Spindelgeschwindigkeiten, Interpolationen und die Ausführung von G-Code-Programmen – die Präzisionsbearbeitungsfunktionen.

DerPMC(Programmable Machine Control) kümmert sich um alles andere: Kühlmittel ein/aus, Steuerung des Späneförderers, Türverriegelungen, Werkzeugwechselsequenzen, hydraulische Klemmlogik, Palettentransfer, Bedienfeldlampen und Drucktasten. Der PMC führt Kontaktplanprogramme aus – im Wesentlichen eine in die FANUC-CNC eingebettete SPS – und wird unabhängig vom Bewegungsprogramm der CNC ausgeführt.

Die A16B-2201-0851 ist die Steuerplatine der PMC-NB-Serie, die diese Maschinensequenzlogik in den CNC-Systemen FANUC 15M (Bearbeitungszentrum), 15T (Drehzentrum) und 15B ausführt.

Wichtige Produktinformationen

FANUC 15-Serie – Bearbeitungs-, Dreh- und B-Typ-Varianten

Die A16B-2201-0851 bedient drei CNC-Varianten der FANUC 15-Serie:

F15M (Bearbeitungszentrum):Die 15M CNC steuert vertikale Bearbeitungszentren, horizontale Bearbeitungszentren und leistungsstarke Mehrachsfräsmaschinen. Die PMC-NB übernimmt die Werkzeugwechselsequenz, den Palettentransport, die Achsklemmung, das Kühlmittelmanagement und die Bedienpanellogik.

F15T (Drehzentrum):Die 15T CNC steuert Drehzentren und Drehmaschinen. Zu den PMC-NB-Funktionen gehören Reitstock- und Lünettensteuerung, Stangenladerschnittstellen, Teilefangsequenzen und Spannlogik für Spannfutter/Spannzange.

F15B:Eine Variante der 15er-Plattform, die auch von der gleichen A16B-2201-0851 PMC-NB-Karte unterstützt wird.

Anwendungsszenarien

Fehlerdiagnose Werkzeugwechsler:Ein Bearbeitungszentrum mit FANUC 15M CNC entwickelt einen zufälligen Werkzeugwechsel-Timeout-Alarm. Der Alarm tritt in der Ausführungssequenz des Werkzeugwechslers des PMC auf. Nach Ausschluss mechanischer Ursachen wird die PMC-NB-Karte als Fehlerquelle identifiziert. Durch den Austausch des A16B-2201-0851 wird die zuverlässige Ausführung des Werkzeugwechsels wiederhergestellt.

CNC-Reparatur und Restaurierung:Ein FANUC 15T CNC-System wird nach einem Stromausfall wiederhergestellt. Mehrere Platinen werden geprüft. Die PMC-NB-Platine wird als fehlgeschlagen getestet und durch die A16B-2201-0851 ersetzt. Nach dem Neuladen des PMC-Programms und der Überprüfung der Maschinensequenz kehrt die Drehmaschine zur Produktion zurück.

Vorbeugender Ersatzbestand:Eine Produktionsanlage, die mehrere FANUC-CNCs der 15er-Serie betreibt, verfügt über einen A16B-2201-0851 als kritischen Ersatz, der eine schnelle Reaktion auf einen PMC-Board-Ausfall ohne längere Maschinenausfallzeiten ermöglicht.

FAQ

F1: Was passiert mit dem PMC-Programm, wenn A16B-2201-0851 ersetzt wird?

Das PMC-Kontaktplanprogramm wird im nichtflüchtigen Speicher des CNC-Systems gespeichert. Bei den meisten 15er-Konfigurationen bleibt das Programm unabhängig von der PMC-Karte selbst im Speicher der CNC erhalten. Nach dem Austausch des A16B-2201-0851 wird das PMC-Programm normalerweise von einem Sicherungsband, einer RS-232-Übertragung oder einem E/A-Gerät neu geladen. Vergewissern Sie sich immer, dass eine gültige PMC-Programmsicherung vorhanden ist, bevor Sie die Platine austauschen, und überprüfen Sie die Funktion des PMC-Programms durch einen vollständigen Maschinensequenztest nach der Installation.

F2: Welche Bedeutung hat die Bezeichnung „W/O CAP“ für A16B-2201-0851?

„W/O CAP“ bedeutet, dass die Platine ohne Batterie-Backup-Kondensator geliefert wird. Einige PMC-NB-Board-Varianten verfügen über einen integrierten Kondensator, um den SRAM-Speicherinhalt bei kurzen Stromunterbrechungen aufrechtzuerhalten. Die W/O CAP-Variante basiert auf der Batteriesicherung des Systems oder einer alternativen Speicheranordnung für die Programmerhaltung während des Ausschaltens. Passen Sie beim Austausch einer vorhandenen Platine die Konfiguration der ursprünglichen Platine an – ohne CAP oder mit Kondensator –, um das Speichererhaltungsdesign des Systems beizubehalten.

F3: Kann der A16B-2201-0851 in allen Modellen der FANUC 15-Serie verwendet werden?

Die A16B-2201-0851 ist für FANUC 15M, 15T und 15B bestätigt. Andere Varianten der 15er-Serie – wie 15MA oder 15TA – können je nach spezifischer CNC-Konfiguration und Softwareversion dieselbe oder eine andere PMC-Karte verwenden. Bevor Sie den A16B-2201-0851 in ein System einbauen, vergewissern Sie sich, dass das Ziel-CNC-Modell 15M, 15T oder 15B ist, und stellen Sie sicher, dass die Platinenversion mit der erwarteten PMC-NB-Hardwareversion der installierten CNC übereinstimmt.

F4: Kann die PMC-NB-Karte repariert werden oder ist immer ein Austausch erforderlich?

Für den A16B-2201-0851 ist eine Leiterplattenreparatur auf Komponentenebene technisch möglich. FANUC CNC-Serviceunternehmen bieten Reparaturen auf Platinenebene mit Original- oder gleichwertigen Komponentenqualitäten an. Eine Reparatur ist eine praktikable Option, wenn keine bestätigte direkte Ersatzplatine verfügbar ist. Bei produktionskritischen Maschinen ist die Platinenreparatur durch einen qualifizierten FANUC-Reparaturspezialisten eine akzeptable Alternative zum Austausch, vorausgesetzt, die reparierte Platine wird vor dem erneuten Einbau einer Funktionsprüfung unterzogen.

F5: Wo im CNC-Schrank befindet sich die A16B-2201-0851?

In CNC-Schränken der FANUC 15-Serie wird die PMC-NB-Karte in der Hauptsteuereinheit installiert – der im Rack montierten Baugruppe, die die CPU-Karte, Achsensteuerkarten und andere CNC-Karten enthält. Die Position der Platine im Rack hängt von der jeweiligen Schrankkonfiguration der 15er-Serie und der Gesamtplatinenbestückung des Systems ab. Sehen Sie im FANUC 15M/15T/15B-Hardwarehandbuch nach, um die spezifische Steckplatzzuordnung des installierten Systems zu erfahren, bevor Sie den A16B-2201-0851 entfernen oder ersetzen.
