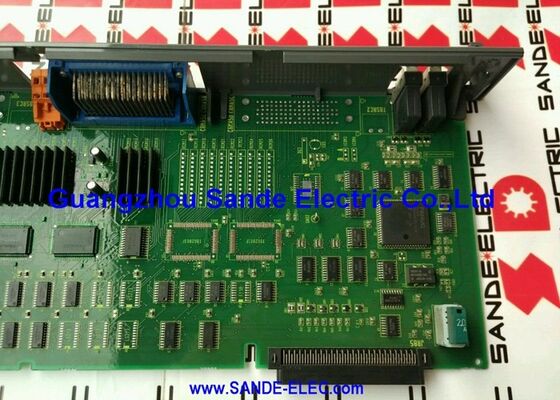

1 PC Verwendet Fanuc A16B-2201-0722 A16B22010722 A16B-22O1-O722 PCB-Board In gutem Zustand

A16B-2201-0722∙ FANUC Serie 20-A Haupt-CPU-Board F20 / 3-Achsen-CNC-Master-PCB / 20A und 20MA-Steuerung

FANUC Serie 20-A Die F20 CNC Plattform

The FANUC Series 20 (commonly written F20 or FS-20) is a mid-range CNC system from the FANUC 20-series generation — positioned between the compact Series 0 and the high-specification Series 15 and 16 platformsDie "A"-Variante (Serie 20-A) identifiziert die Hardwarekonfiguration der ersten Generation der Serie 20-Familie.

Die A16B-2201-0722 ist das Haupt-CPU-Board ̇ das Motherboard ̇ des Steuerungssystems der Serie 20-A. Jede CNC-Funktion fließt durch diese Platine:

Ausführung von CNC-Programmen:Die Haupt-CPU-Board verarbeitet Teilprogramme, führt den Interpolationsalgorithmus aus, der programmierte Werkzeugwege in koordinierte Achsenbewegungsbefehle umwandelt,und verwaltet die Speicherung und Abruf von Programmen.

Drei-Achsen-Koordination:The "3 AXES" designation confirms the board's interpolation and axis control capacity — simultaneously managing three servo axis command outputs for machining centre or turning centre axis configurations (typically X, Y, Z oder X, Z plus Spindelbezogene Achsen).

PMC-Schnittstelle:Auf der Haupt-CPU-Board befindet sich die PMC-Funktion (Programmierbare Maschinensteuerung), die integrierte SPS, die die Reihenfolge der Werkzeuglogik der Maschine verwaltet, einschließlich Werkzeugwechsel, Kühlmittel,und Funktionen des Bedienfeldes.

CRT/MDI-Schnittstelle:Die Eingabe des Bedieners von der MDI-Tastatur und die Ausgabe an das CRT-Display werden über die Haupt-CPU-Leistungskarte verwaltet, was sie zum zentralen Knotenpunkt für die Kommunikation zwischen Bediener und Maschine macht.

Schlüsselmerkmale

Serie 20-A in der FANUC CNC-Hierarchie

Die FANUC Serie 20 nimmt in der FANUC CNC-Produktgeschichte eine besondere Stellung ein:

Generationskontext:Die Serie 20 wurde als leistungsfähigere Alternative zur Serie 0 für Anwendungen eingeführt, die eine zusätzliche Achskapazität oder Verarbeitungsleistung erfordern,bei gleichzeitiger Kosteneffizienzsteigerung als die voll ausgestatteten Systeme der Baureihe 15 oder 16.

Maschinenanwendungen:The Series 20MA (Machining centre variant of the 20-A) served vertical and horizontal machining centres requiring three controlled axes plus spindle control — the standard configuration for 3-axis machining of prismatic parts.

A16B-2201-0722 als Haupt-PCB:Das Haupt-CPU-Board ist das kritischste einzelne Board in der Serie 20-A-Steuerung. Ein Fehler hier deaktiviert die gesamte CNC-Funktion.Die PMC-Erweiterung hängt davon ab, ob das Haupt-CPU-Board in Betrieb ist.

Anwendungsszenarien

Fehler des CPU-Boards der Serie 20-A:Ein CNC-Bearbeitungszentrum der FANUC-Serie 20-A entwickelt Fehler auf der Ebene des CNC-Systemsoder CPU-Alarme erzeugt, die keiner einzelnen Achse oder Peripherieplatine zugeordnet werden könnenDer A16B-2201-0722 wird als Hauptfehler des CPU-Boards identifiziert.

Wiederherstellung des Steuerungssystems der Serie 20MA:Eine Produktionsmaschine mit einer FANUC-Reihe 20MA CNC wird einer Wiederherstellung des Steuerungssystems unterzogen.

Häufig gestellte Fragen

F1: Was ist die Beziehung zwischen "Serie 20-A", "F20" und "20MA" im Zusammenhang mit A16B-2201-0722?

Diese Begriffe beschreiben alle die gleiche oder eng verwandte CNC-Generation. "Serie 20" oder "F20" ist der Produktfamilienname. "20-A" kennzeichnet die spezifische Hardware-Revision (A = erste Generation)."20MA" ist die Anwendungsvariante der Bearbeitungszentrale der Serie 20-A.. Die Haupt-CPU-Board A16B-2201-0722 dient der Serie 20-A-Familie, die sowohl für die Standard 20-A- als auch für die 20MA-Bearbeitungszentrumsvariante bestätigt wurde.

F2: Warum unterstützt die A16B-2201-0722 nur 3 Achsen? Kann sie in einer 4-Achsen-Maschine verwendet werden?

Die Bezeichnung "3 AXES" spiegelt die in dieser spezifischen Plattenkonfiguration eingebaute Achseninterpolierungs- und Achsensteuerungskapazität wider.Eine vierachsige oder höherachsige CNC-Maschine benötigt eine andere Hauptplattenvariante oder zusätzliche Hardware zur AchsausdehnungDie Verwendung von A16B-2201-0722 in einer 4-Achsen-Maschine ohne die richtige Konfiguration führt zu einer Fehlanpassung der Achsenkonfiguration.Bestätigen Sie die erforderliche Achsenzahl aus der elektrischen Dokumentation der Werkzeugmaschine vor der Bestellung.

F3: Erfordert der A16B-2201-0722-Austausch eine vollständige Sicherung und Wiederherstellung der CNC-Daten?

Ja, die Haupt-CPU-Board ist die zentrale Steuerung ∙ ihr Austausch erfordert eine vollständige Sicherung aller CNC-Daten (Teilprogramme, Parameter, Werkzeugverschiebungen, PMC-Leiter) bevor die Platine entfernt wird.Nach Montage des Ersatzteils A16B-2201-0722, müssen alle gesicherten Daten wiederhergestellt werden, bevor die CNC ihren normalen Betrieb wieder aufnehmen kann.

F4: Kann A16B-2201-0722 auch in einer CNC der FANUC-Serie 21 verwendet werden?

Die Service-Liste für diese Platine stellt dies in Bezug auf sowohl die Serie 20 als auch die Serie 21 CNC-Systeme fest.Ob A16B-2201-0722 direkt in einer Serie 21 funktioniert, hängt von der spezifischen Hardwareüberarbeitung des Steuerstäbes ab. Vor dem Einbau in ein System der Baureihe 21 müssen Sie die entsprechende Hardware-Dokumentation der Baureihe 20 / Baureihe 21 von FANUC überprüfen.

F5: Welche spezifischen CNC-Alarmcodes deuten auf einen Hauptfehler der CPU-Board in der Serie 20-A hin?

Bei Fehlern der Haupt-CPU-Board in FANUC-Serien 20-A-Systemen treten typischerweise Alarme auf Systemebene auf, die vor der vollständigen Einschaltung der CNC auftreten (ROM/RAM-Paritätsfehler, Wachhund-Timer-Alarme),CPU-BusfehlerDiese unterscheiden sich von Achsalarmen (die auf Servo-Hardware hinweisen) oder PMC-Alarmen (die auf Sequenzfehler hinweisen).Wenn die CNC während des Starts nicht zum Bedienbildschirm gelangt und kein Fehler der Peripherieplatine festgestellt wird,, der A16B-2201-0722 ist der primäre diagnostische Fokus.
