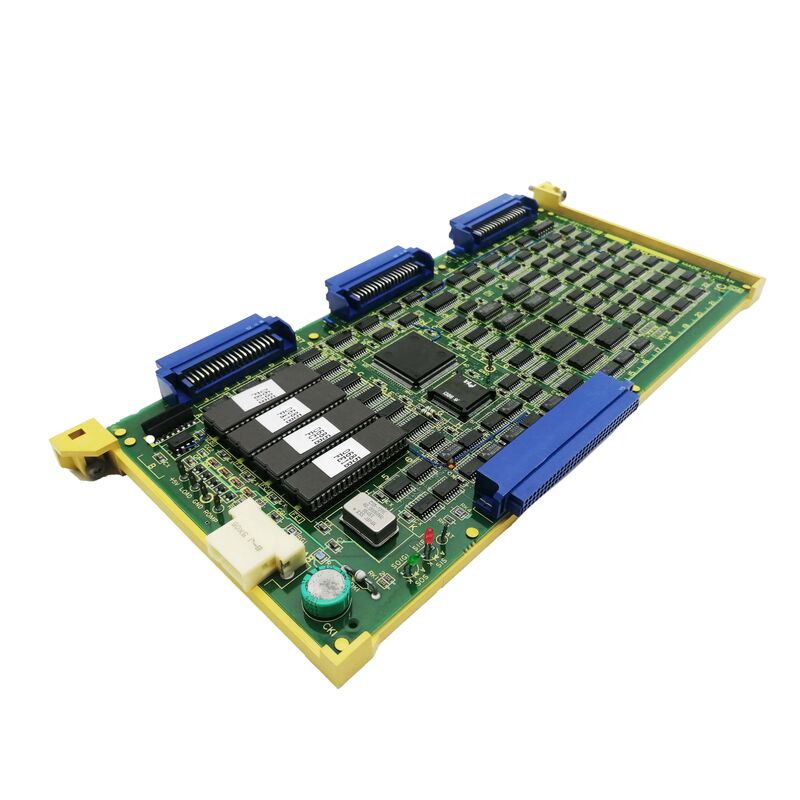

Fanuc-Steuerungsmodul A16B-2201-0351 A16B22010351 A16B-22O1-O351

A16B-2201-0351 | FANUC Serie 15-B Mehrachsen-Pufferplatine – Sub-CPU / Max. Sub-B / Mehrachsensteuerung / Synchronsteuerung / Serie 15-B

Sub-CPU-Architektur in Serie 15-B – Warum ein zweiter Prozessor?

Die FANUC-Serie 15-B wurde für die anspruchsvollsten mehrachsigen Werkzeugmaschinen entwickelt – Transferstraßen, große Mehrspindel-Bearbeitungszentren und flexible Fertigungssysteme mit einer Achsenanzahl von 8, 12 oder mehr. Die gleichzeitige Verwaltung dieser vielen Achsen belastet das Echtzeitbudget der Haupt-CPU.

Die Serie 15-B begegnet diesem Problem durch eine Sub-CPU-Architektur: Die Haupt-CPU übernimmt die primären CNC-Funktionen (Programminterpolation, Benutzeroberfläche, Kommunikation), während eine dedizierte Sub-CPU-Karte die erweiterten Achsensteuerungs- und Synchronfunktionen übernimmt. Bei der A16B-2201-0351 handelt es sich um diese Sub-CPU-Karte – die Bezeichnung „Max Sub-B“ weist darauf hin, dass sie über die maximale Kapazität verfügt, die in der Sub-CPU-Option für die Serie 15-B verfügbar ist.

Wichtige Produktinformationen

Max Sub-B – Die höchste Sub-CPU-Spezifikation

Innerhalb der Sub-CPU-Board-Familie der Serie 15-B bieten mehrere Varianten unterschiedliche Leistungsstufen:

• A16B-2201-0310 (Sub-A, Hochgeschwindigkeit):Hochgeschwindigkeits-Sub-CPU für Anwendungen, die eine schnelle Reaktion der Achsen erfordern
• A16B-2201-0331:Speziell für Mehrachsensteuerung, Synchronsteuerung und Störungsprüfung
• A16B-2201-0351 (Max. Sub-B):Die Sub-CPU-Karte mit der höchsten Spezifikation, die den vollständigen Funktionsumfang für Mehrachsen-, Synchron- und Fehlfunktionsprüfungen bietet

Die Bezeichnung „Max“ für den A16B-2201-0351 weist darauf hin, dass er über den maximalen Funktionsumfang innerhalb der Sub-B-Klasse verfügt – geeignet für die anspruchsvollsten Konfigurationen der Serie 15-B.

Anwendungsszenarien

Sub-CPU-Fehler des großen Bearbeitungszentrums:Ein mehrachsiges Bearbeitungszentrum der Serie 15-B mit 12 gesteuerten Achsen erzeugt einen Alarm im Zusammenhang mit der Sub-CPU-Karte. Die Achsen 5–12 sind nicht verfügbar. Als ausgefallene Platine wird die A16B-2201-0351 identifiziert. Durch den Austausch wird der volle Mehrachsbetrieb wiederhergestellt.

Fehler der Synchronachssteuerung:Eine Portalmaschine mit synchronisierten Portalachsen entwickelt einen synchronen Steuerungsalarm. Die synchronen Funktionen des A16B-2201-0351 sind gestört. Durch den Austausch der Platine wird die koordinierte Bewegung des Synchronachsenpaares wiederhergestellt.

FAQ

F1: Was ist der Unterschied zwischen A16B-2201-0351 (Max Sub-B) und A16B-2201-0331?

Beide Platinen bieten Mehrachsensteuerung, Synchronsteuerung und Fehlfunktionsprüfungsfunktionen für die Serie 15-B. Der A16B-2201-0351 trägt die Bezeichnung „Max Sub-B“, was auf eine höhere Leistungsfähigkeit oder zusätzliche Verarbeitungsressourcen im Vergleich zum A16B-2201-0331 hinweist. Bestätigen Sie anhand der Hardwaredokumentation der FANUC-Serie 15-B, welche Sub-CPU-Variante für die spezifische Systemachsenkonfiguration erforderlich ist.

F2: Erfordert der Austausch von A16B-2201-0351 eine Neueinstellung der Achsparameter?

Mehrachsen- und Synchronachsenparameter werden im Hauptparameterspeicher der CNC gespeichert, nicht auf der Sub-CPU-Karte. Durch den Austausch des A16B-2201-0351 werden die Achsparameter nicht gelöscht. Nach dem Einbau des Ersatzes stellt die CNC die Kommunikation mit der Sub-CPU-Karte wieder her und übernimmt die vorhandene Achskonfiguration. Überprüfen Sie nach dem Austausch alle Achsenfunktionen, einschließlich des Synchronpaarverhaltens.

F3: Welche CNC-Alarme deuten darauf hin, dass die A16B-2201-0351 ausgefallen ist und nicht auf einen Achsantriebsfehler?

Fehler auf der Sub-CPU-Platine erzeugen typischerweise Alarme, die mehrere Achsen gleichzeitig betreffen – insbesondere die Achsen, die über die native Kapazität der Haupt-CPU hinausgehen. Wenn die Achsen 1–4 normal funktionieren, die Achsen 5+ jedoch alle gleichzeitig einen Alarm auslösen, ist die Sub-CPU-Platine der Hauptverdächtige. Einzelachsen-Alarme (eine Achse aus einem Satz) weisen häufiger auf den Servoantrieb oder Motor für diese bestimmte Achse als auf die Sub-CPU hin.

F4: Ist der A16B-2201-0351 mit CNC-Systemen der Serie 15-A oder der Serie 15-C kompatibel?

Die A16B-2201-0351 ist für die Serie 15-B bestätigt. Die Serie 15-A verwendet unterschiedliche Sub-CPU-Board-Hardware (z. B. A16B-2200-0081 für zusätzliche Achsfunktionen). Die Serie 15-C (sofern zutreffend) verfügt über eine eigene Hardware-Generation. Geben Sie bei der Beschaffung dieser Platine immer das genaue Modell der Serie 15 (15-A, 15-B, 15-C) an.

F5: Welche Datensicherung ist vor dem Austausch von A16B-2201-0351 erforderlich?

Führen Sie wie bei jeder Wartung der CNC-Haupteinheitsplatine vor dem Austausch eine vollständige Sicherung aller CNC-Parameter (einschließlich achsspezifischer und synchroner Achsenparameter), aller Teileprogramme, Werkzeugdaten, Arbeitsversatzdaten und des PMC-Kontaktplanprogramms durch. Die Sub-CPU-Platine selbst speichert keine Programmdaten, aber die Sicherung stellt die Wiederherstellung sicher, falls während des Platinenaustauschs ein anderes Problem auftritt.
