| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2201-0110 |

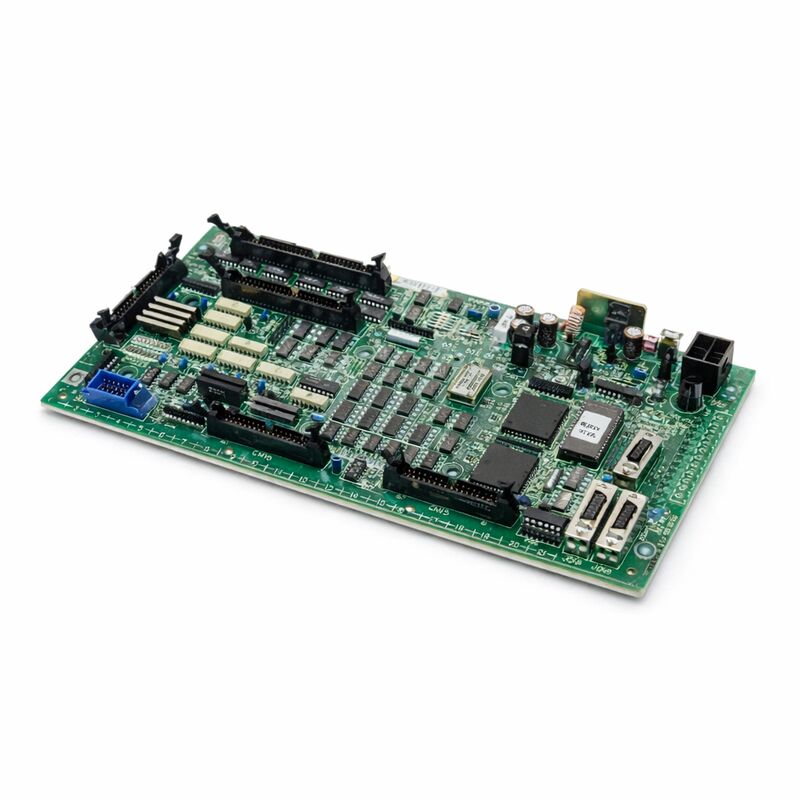

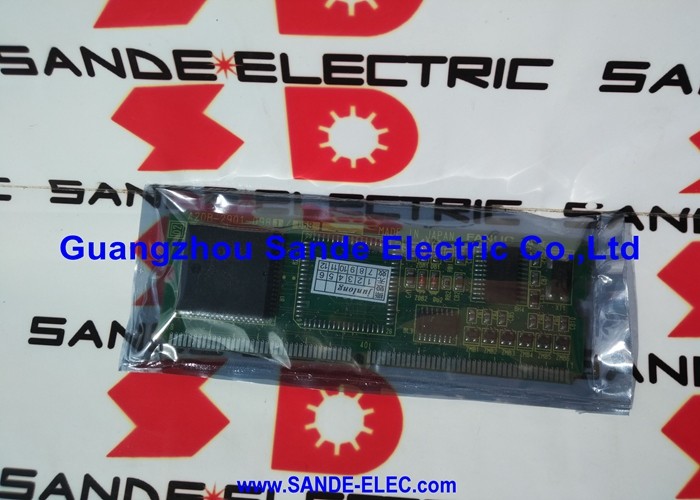

Teilenummer: A16B-2201-0110
Hersteller: FANUC Corporation (Japan)
Produkttyp: Bedienfeld-E/A-Leiterplatte (Maschinenbedienfeld-Schnittstelle)
Board-Serie: A16B-2201
Kompatible Systeme:FANUC Serie 16i, 18i, 21i (F16M/T)
Beschreibung: Maschinenbedienfeld-Schnittstelleneinheit
Die A16B-2201-0110 ist die E/A-Leiterplatte für das Bedienfeld von FANUCs CNC-Steuerungen der Serien 16i, 18i und 21i — speziell für die Maschinenbedienfeld-Konfigurationen F16M und F16T. Diese Leiterplatte ist die physische und elektronische Brücke zwischen der Hardware des Maschinenbedienfelds und der PMC-Logik (Programmierbare Maschinensteuerung) der CNC-Steuerung. Jeder Tastendruck, jede Schalterauswahl und jede Anzeigelampe auf dem Bedienfeld der Maschine läuft über diese Leiterplatte.
Das Bedienfeld ist die Schnittstelle zwischen Mensch und Maschine.
Drehknöpfe für die Vorschubgeschwindigkeit, Moduswahlschalter, Achsen-Jog-Tasten, Zyklusstart, Vorschub-Halt, Einzelblock — all diese physischen Bedienelemente sind mit der E/A-Leiterplatte des Bedienfelds verdrahtet.
Die Leiterplatte empfängt die elektrischen Signale von diesen Bedienelementen, wandelt sie in digitale Zustände um und stellt sie der PMC über ihre E/A-Schnittstelle zur Verfügung.
In umgekehrter Richtung fließt die Ausgangslogik der PMC — die die Anzeigelampen und Statusanzeigen des Bedienfelds steuert — über diese Leiterplatte zu den physischen Lampenschaltungen.
Ohne eine funktionierende A16B-2201-0110 wird das Bedienfeld der Maschine funktionsunfähig.
Die CNC kann intern weiterlaufen, aber der Bediener verliert die Fähigkeit, die Maschine über das Bedienfeld zu steuern.
Ebenso wichtig ist, dass kritische Eingänge des Bedienfelds wie der Not-Aus-Taster und die Vorschub-Halt-Funktion über diese Leiterplatte geleitet werden — eine defekte Bedienfeld-E/A-Leiterplatte kann die Fähigkeit der Maschine beeinträchtigen, auf Sicherheitsbefehle des Bedieners über das Bedienfeld zu reagieren.
| Parameter | Wert |
|---|---|
| Teilenummer | A16B-2201-0110 |
| Hersteller | FANUC Corporation |
| Produkttyp | Bedienfeld-E/A-Leiterplatte |
| Board-Serie | A16B-2201 |
| Kompatible Systeme | FANUC Serie 16i, 18i, 21i (F16M/T) |
| Anwendung | Schnittstelle zum Maschinenbedienfeld |
| Eingangsspannung | 24V DC (Feldseite) |
| Herkunft | Japan |
| Betriebstemperatur | 0 – 55°C |
| Lagertemperatur | −20 – 60°C |
| Luftfeuchtigkeit | 75% RH max (nicht kondensierend) |
| Verfügbare Zustände | Neu (Überbestand) / Generalüberholt / Repariert |
Die E/A-Leiterplatte des Bedienfelds nimmt eine spezifische architektonische Position im CNC-System ein. Die Haupt-CPU-Leiterplatte der CNC-Steuerung verarbeitet die Programmausführung und die Bewegungsinterpolation. Die PMC führt die Leiterlogik der Maschine aus.
Die Bedienfeld-E/A-Leiterplatte übernimmt die elektrische Schnittstelle zur physischen Welt des Maschinenbedienfelds.
Maschinenbedienfelder enthalten Dutzende oder Hunderte von einzelnen Drucktasten, Schlüsselschaltern, Wahlschaltern und Anzeigelampen.
Jede davon ist eine separate elektrische Schaltung mit eigener Verkabelung. Ohne die organisierte Ein-/Ausgabe-Architektur der Bedienfeld-E/A-Leiterplatte würde jede dieser Schaltungen direkte, individuelle Verbindungen zu den Logikschaltungen der CNC erfordern — eine unpraktische Anordnung in Bezug auf Rauschfestigkeit, Verdrahtungskomplexität und Entfernung.
Die Bedienfeld-E/A-Leiterplatte löst dieses Problem, indem sie die Verdrahtung des Bedienfelds in eine strukturierte, konditionierte Schnittstelle konzentriert.
Die Eingangsschaltungen der Leiterplatte bieten eine optische Trennung zwischen der 24V DC-Verdrahtung des Bedienfelds auf Feldseite und den Logikschaltungen der Steuerung.
Diese Trennung blockiert Rauschen und Spannungsspitzen, die von der Verdrahtung des Bedienfelds — die im Schaltschrank neben den Stromkabeln verläuft — in die empfindliche Logik der Steuerung gelangen könnten.
Die Ausgangsschaltungen der Leiterplatte steuern die Anzeigelampenschaltungen.
Diese benötigen mehr Strom, als die Logik der Steuerung direkt liefern kann. Die Ausgangstreiber auf der Bedienfeld-E/A-Leiterplatte überbrücken diese Lücke und liefern den benötigten Strom zur Beleuchtung der Lampen, während die Logik der Steuerung einfach ein digitales Ausgangsbit setzt.
Die A16B-2201-0110 dient den Konfigurationen F16M (Bearbeitungszentrum) und F16T (Drehzentrum) der Plattform Serie 16i. Diese Unterscheidung ist wichtig, da Bearbeitungszentren und Drehzentren unterschiedliche Bedienfeldlayouts und unterschiedliche E/A-Anforderungen haben.
Die M-Konfiguration enthält spezifische Ein- und Ausgänge, die für die zusätzlichen Funktionen eines Bearbeitungszentrums geeignet sind — Signale für Werkzeugwechselbereitschaft, Spindelorientierungseingänge, Palettenwechsel-Signale. Die T-Konfiguration berücksichtigt die unterschiedlichen E/A-Anforderungen eines Drehzentrums.
Die A16B-2201-0110 beherbergt die E/A-Anforderungen dieser Bedienfeldtypen und bietet die richtigen Signalzuweisungen und Kanalanzahlen für den spezifischen Maschinentyp.
Die Installation einer für einen anderen Maschinentyp spezifizierten Leiterplatte kann zu einer falschen E/A-Zuordnung führen, selbst wenn die Leiterplatte physisch passt und die Steckertypen übereinstimmen.
Fehler an der Bedienfeld-E/A-Leiterplatte führen zu sichtbaren und sofortigen Symptomen. Bedienfeldtasten, die nicht mehr reagieren, Anzeigelampen, die unabhängig vom Maschinenzustand dauerhaft leuchten oder dunkel bleiben, Moduswahlschalter, die keine Wirkung zu haben scheinen — all dies sind Kennzeichen einer fehlerhaften oder ausgefallenen Bedienfeld-E/A-Leiterplatte.
Die Diagnosebildschirme der CNC-PMC sind das primäre Diagnosewerkzeug.
Diese Bildschirme zeigen den Echtzeitstatus jedes E/A-Adressplatzes in der PMC an. Bei einem vermuteten Bedienfeld-E/A-Fehler überwacht der Techniker die PMC-Eingangsadressen, die den spezifischen Bedienfeldtasten entsprechen, während er jede Taste physisch drückt und loslässt. Wenn sich die Adresse korrekt ändert, ist dieser Eingangskanal funktionsfähig. Wenn er nicht reagiert, liegt der Fehler an der Leiterplatte, der Verkabelung oder dem Bedienfeldgerät selbst.
Mehrere gleichzeitig ausfallende Ein- oder Ausgangskanäle — insbesondere Kanäle, die sich dieselbe Steckergruppe auf der Leiterplatte teilen — deuten stark auf einen Leiterplattenfehler und nicht auf Verdrahtungsprobleme hin. Einzelne Verdrahtungsfehler betreffen typischerweise nur ein Signal gleichzeitig.
Stecker- oder Leiterplattenfehler betreffen Gruppen von Signalen gleichzeitig.
F1: Der Zyklusstart-Taster der Maschine funktioniert nicht mehr. Die CNC zeigt keinen Alarm an und scheint ansonsten normal zu funktionieren. Könnte das die A16B-2201-0110 sein?
Überprüfen Sie den Diagnosebildschirm der PMC für die Eingangsadresse des Zyklusstart-Tasters, während Sie den Taster drücken. Wenn sich die Adresse ändert, liest die Leiterplatte die Tastereingabe korrekt ein — das Problem liegt in der PMC-Leiterlogik oder den CNC-Modusbedingungen, die die Zyklusstart-Funktion steuern.
Wenn sich die Adresse beim Drücken des Tasters nicht ändert und der Kontaktwiderstand des Tasters mit einem Multimeter als gut bestätigt wird, ist die Eingangsschaltung der Leiterplatte für diesen Kanal ausgefallen.
F2: Mehrere Anzeigelampen des Bedienfelds leuchten dauerhaft, unabhängig vom Maschinenzustand. Die PMC zeigt an, dass die Ausgangsadressen für diese Lampen auf AUS gesetzt sind. Was ist mit der Leiterplatte falsch?
Lampen, die auf AUS gesetzt sind, aber dauerhaft leuchten, deuten darauf hin, dass die Ausgangstreiberschaltungen für diese Kanäle im leitenden Zustand ausgefallen sind.
Die Treiber sollten sich beim Befehl der PMC abschalten, aber ein ausgefallener Treiber bleibt leitend.
Dies ist ein Fehler auf Leiterplattenebene im Bereich der Ausgangstreiber. Die betroffenen Kanäle können nicht durch Softwareänderungen behoben werden — die Leiterplatte muss repariert oder ersetzt werden.
F3: Nach einem nahen Gewitter reagierte das Bedienfeld vollständig nicht mehr — keine Tasten funktionieren, keine Lampen leuchten. Die Maschine startet ansonsten normal. Ist das die Leiterplatte?
Gewitterereignisse erzeugen Spannungsspitzen, die die Eingangsschutzschaltungen auf Leiterplatten beschädigen können, die mit externen Feldverdrahtungen verbunden sind.
Die Schutzkomponenten für den Eingang können beschädigt worden sein, während die anderen Schaltungen der Leiterplatte intakt geblieben sind. Untersuchen Sie die Leiterplatte auf sichtbare Schäden.
Wenn keine Schäden sichtbar sind, aber das Fehlermuster — vollständiger Verlust des Bedienfelds bei normalem CNC-Betrieb — konsistent ist, ersetzen Sie die Leiterplatte und testen Sie.
F4: Die Ersatz-A16B-2201-0110 wurde installiert. Das Bedienfeld reagiert nun, aber eine bestimmte Taste scheint die falsche Funktion zu haben. Was könnte das verursachen?
Eine falsche Tastenfunktion nach dem Austausch der Leiterplatte deutet normalerweise auf eine falsche E/A-Adresszuordnung hin — die PMC-Parameter oder die Leiterlogik, die physische E/A-Adressen CNC-Funktionen zuordnen, müssen möglicherweise überprüft werden.
In einigen Konfigurationen wird die E/A-Adresszuweisung über Parameter oder eine Steckerkonfiguration eingestellt, die mit der Einrichtung der ursprünglichen Leiterplatte übereinstimmen muss.
Überprüfen Sie die E/A-Adresszuweisungen im Diagnosebildschirm der PMC anhand der Verdrahtungsdokumentation der Maschine.
F5: Die Leiterplatte scheint unbeschädigt zu sein, aber das Maschinenbedienfeld hat immer eine Taste gehabt, die intermittierend nicht registriert wird. Könnte das die Leiterplatte oder die Taste selbst sein?
Ein intermittierender Einzeltastenfehler ist eher ein Problem der Bedienfeldhardware — ein abgenutzter Tasterkontakt, ein Stecker mit hohem Widerstand auf diesem spezifischen Kanal oder ein beschädigtes Kabel zu diesem Taster — als ein Leiterplattenfehler. Leiterplattenfehler, die intermittierendes Verhalten zeigen, betreffen tendenziell mehrere Kanäle.
Testen Sie den Kontaktwiderstand des Tasters direkt. Überprüfen Sie die Verdrahtung zu diesem Taster. Wenn Verkabelung und Kontakt gut getestet werden und der Fehler weiterhin besteht, ist die Eingangsschaltung der Leiterplatte für diesen Kanal grenzwertig.
