| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2200-0956 |
Teilenummer: A16B-2200-0956
Hersteller: FANUC Corporation (Japan)
Produkttyp: Maschinen-E/A-Platine (Senkentyp)
Platinenserie: A16B-2200
E/A-Konfiguration: 104 Digitale Eingänge (DI) / 72 Digitale Ausgänge (DO)
Ausgangstyp: Senke (NPN, Stromsenkend)
High-Speed Skip: Nicht enthalten
Kompatible Systeme: FANUC Serie 16-A (FS 16-MA und kompatibel)
Zugehörige Platinen: A16B-2200-0900 (CPU-Karte), A16B-1212-0470

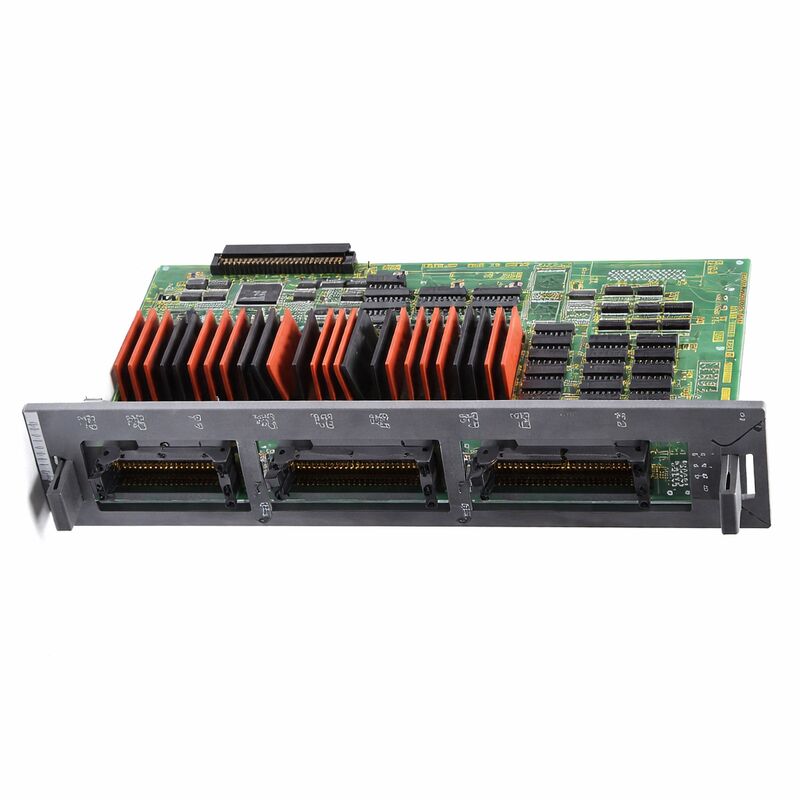

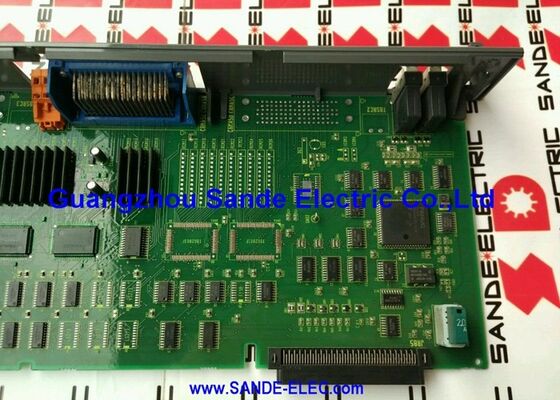

Die A16B-2200-0956 ist die Maschinen-E/A-Platine für die CNC-Steuerung der FANUC Serie 16-A — eine Senkentyp-Platine mit hoher Kapazität, die 104 digitale Eingänge und 72 digitale Ausgänge zur Verbindung der PMC-Logik der CNC mit den physischen Geräten der Werkzeugmaschine bereitstellt.
Sie ist die Kernschnittstelle zwischen dem, was das Leiterprogramm entscheidet, und dem, was die Maschine tatsächlich tut: Jedes Signal von einem Endschalter, Näherungssensor oder Taster, das das PMC lesen muss, kommt über diese Platine herein, und jeder Ausgang, der ein Relais, ein Magnetventil, eine Kontrollleuchte oder einen Hilfsmotorkontaktor steuert, geht darüber hinaus.
Die Variante -0956 in der E/A-Serie A16B-2200 ist vom Senkentyp ohne High-Speed Skip.
Die Bezeichnung Senkentyp für den Ausgang bedeutet, dass die Ausgangstreiber der Platine den Laststromkreis beim Anlegen einer Spannung auf Masse (0V) ziehen — die Last wird zwischen die positive Versorgung und den Ausgangsanschluss geschaltet.
Dies ist die gängigste Ausgangskonfiguration für industrielle Werkzeugmaschinen, die 24V DC-Steuerkreise verwenden, und sie entspricht der Verdrahtungskonvention, die die überwiegende Mehrheit der Maschinenbauer für diese Maschinengeneration übernommen hat.
Das Fehlen der High-Speed Skip-Funktion unterscheidet diese Platine von den Varianten -0950 und -0952, die diese Funktion enthalten.
High-Speed Skip wird nur für bestimmte Präzisions-Tastzyklen und Werkzeugmesszyklen benötigt, bei denen die CNC die Achsposition genau in dem Moment erfassen muss, in dem ein Taster auslöst.
Wenn die Maschinenanwendung keine High-Speed Skip-Zyklen verwendet, liefert die -0956 die gleiche 104/72 E/A-Kapazität ohne zusätzliche Schaltung.
Diese Platine findet sich in CNC-Installationen der Serie 16-A, einschließlich der FS 16-MA (Steuerungen der Serie A02B-0120-B502), zusammen mit der CPU-Karte A16B-2200-0900 und der Platine A16B-1212-0470.
| Parameter | Wert |
|---|---|
| Teilenummer | A16B-2200-0956 |
| Hersteller | FANUC Corporation |
| Produkttyp | Maschinen-E/A-Platine |
| Platinenserie | A16B-2200 |
| Digitale Eingänge (DI) | 104 |
| Digitale Ausgänge (DO) | 72 |
| Ausgangstyp | Senke (NPN / Stromsenkend) |
| High-Speed Skip | Nicht enthalten |
| Feldspannung | 24V DC |
| Kompatible CNC | FANUC Serie 16-A (FS 16-MA) |
| Ursprung | Japan |
| Betriebstemperatur | 0 – 55°C |
| Lagertemperatur | −20 – 60°C |
| Verfügbare Zustände | Neu (Überbestand) / Überholt / Repariert |
Die E/A-Platine ist das Sensor- und Motorsystem der CNC-Steuerung. Die CNC-CPU interpretiert Teileprogramme und generiert Achsbewegungen.
Das PMC (Programmable Machine Controller) führt die Leiterlogik aus, die Maschinenabläufe sequenziert — Werkzeugwechsel, Kühlmittelsteuerung, Palettenbewegungen, Sicherheitsverriegelungen, Moduswahlen. Aber die Logik des PMC läuft auf digitalen Adressen, die abstrakte E/A-Punkte darstellen.
Die E/A-Platine wandelt diese abstrakten Punkte in physische elektrische Verbindungen um.
Jedes Maschinenaggregat, das das PMC liest oder steuert, hat eine entsprechende E/A-Adresse auf der Platine.
Eine Maschine mit 60 Endschaltern und Näherungssensoren benötigt 60 Eingangsadressen.
Eine Maschine mit 50 gesteuerten Ausgängen — Magnetventile, Relais, Lampen — benötigt 50 Ausgangsadressen. Die 104/72 Kapazität der A16B-2200-0956 ermöglicht eine umfangreiche Maschine mit beträchtlicher Automatisierungskomplexität.
Die Senk-Ausgänge treiben ihre Lasten an, indem sie den negativen Pol der Last mit Masse verbinden. Wenn das PMC einen Ausgang einschaltet, leitet der entsprechende Transistor im Ausgangskreis und schließt den Stromkreis durch die Last.
Wenn das PMC ihn ausschaltet, öffnet der Transistor und unterbricht den Stromkreis. Dieses Transistor-basierte Schalten ist schnell, geräuschlos und verschleißfrei im Vergleich zu mechanischen Relaisausgängen — es kann Tausende von Malen pro Minute schalten, ohne sich zu verschlechtern.
Die 104 Eingangsschaltungen auf der A16B-2200-0956 verwenden optische Trennung, um die Feldverdrahtung von den Logikschaltungen der Platine zu trennen. Das Feld-Signal jedes Eingangskanals steuert eine LED in einem Optokoppler.
Der Fotodetektor des Optokopplers erzeugt dann das Logiksignal, das von der Eingangsadresse des Controllers gesehen wird.
Die LED und der Fotodetektor haben keine elektrische Verbindung — nur das Licht überquert die Trennschicht.
Diese Trennung ist in der Werkzeugmaschinenumgebung entscheidend. Die Feldverdrahtung verläuft neben Motorstromkabeln, Magnetventil-Versorgungskabeln und anderen Quellen elektrischer Störungen.
Ohne Trennung würden diese Störquellen in die Eingangsschaltungen einkoppeln und falsche Auslösungen verursachen — das PMC würde sehen, dass sich Eingänge ändern, obwohl kein physisches Ereignis stattgefunden hat. Die Optokopplung eliminiert diesen Kopplungspfad.
Die Feldverdrahtung kann ihre Störungen tragen, ohne dass etwas davon die Steuerlogik erreicht.
Die Bezeichnung Senkentyp der A16B-2200-0956 beschreibt, wie die Ausgangstransistoren konfiguriert sind. Senk-Ausgänge ziehen den Ausgangsanschluss bei Aktivierung auf Masse, sodass die Last vom positiven Versorgungsschienen zum Ausgangsanschluss geschaltet wird.
In 24V DC-Steuersystemen bedeutet dies, dass der Ausgangsanschluss zwischen 0V (aktiv) und ca. 24V (inaktiv) wechselt.
Quell-Ausgangstypen (wie bei der Begleitvariante -0986) arbeiten umgekehrt — der Ausgangsanschluss verbindet die positive Versorgung mit der Last, wenn er aktiv ist, und die Last wird vom Ausgangsanschluss zur Masse geschaltet.
Die ursprüngliche Verdrahtung des Maschinenbauers bestimmt, welcher Typ korrekt ist. Das Mischen von Senk- und Quell-Ausgangsplatinen in einer für den anderen Typ verdrahteten Maschine würde dazu führen, dass alle Ausgänge umgekehrt funktionieren — eingeschaltet, wenn ausgeschaltet befohlen wird, und umgekehrt.
Bestätigen Sie immer den Typ der ursprünglichen Platine, bevor Sie eine Ersatzplatine beschaffen.
F1: Die CNC zeigt nach einer Stromspitze in der Werkstatt gleichzeitig eine große Anzahl von PMC-Eingangsalarmen an. Viele Eingänge zeigen aktiv an, obwohl die entsprechenden Feldgeräte ausgeschaltet sind. Ist die E/A-Platine beschädigt?
Eine Stromspitze, die die Optokoppler der Platine umgeht, kann zu mehreren Eingangsausfällen führen, bei denen Eingänge unabhängig vom Zustand des Feldgeräts aktiv erscheinen.
Dies ist konsistent mit beschädigten Optokopplern — ein Überspannungsereignis kann die Trennung in der Kopplungsschicht des Optokopplers durchbrechen und den Fotodetektor dauerhaft leitend machen.
Wenn mehrere Eingangskanäle nach einem Überspannungsereignis gleichzeitig einen falschen Zustand anzeigen, ist eine Beschädigung der Platine die wahrscheinliche Ursache und ein Austausch ist angebracht.
F2: Nur wenige spezifische Ausgangskanäle funktionieren nicht mehr. Das PMC zeigt an, dass die entsprechenden Adressen eingeschaltet sind, aber die Feldgeräte reagieren nicht. Andere Ausgänge auf derselben Platine sind normal. Was sollte überprüft werden?
Isolierte Ausgangskanalfehler — bei denen einige spezifische Ausgänge nicht mehr funktionieren, während andere funktionsfähig bleiben — resultieren am häufigsten aus dem Ausfall einzelner Ausgangstransistoren. Dies ist ein Fehler auf Komponentenebene.
Überprüfen Sie zuerst die zugehörige Sicherung oder den Überstromschutz für die betroffenen Kanäle — einige Ausgangsgruppen teilen sich eine gemeinsame Sicherung, und eine durchgebrannte Sicherung stoppt alle Ausgänge dieser Gruppe.
Wenn die Sicherungen intakt sind und das PMC bestätigt, dass die Adressen eingeschaltet sind, sind die Ausgangstransistoren ausgefallen und eine Reparatur oder ein Austausch der Platine ist erforderlich.
F3: Nach dem Austausch der A16B-2200-0956 zeigen einige zuvor funktionierende Eingänge nun falsche Werte an. Was könnte die Ursache dafür sein?
Falsche Eingangslesungen nach dem Austausch der Platine deuten normalerweise auf ein Problem mit der E/A-Adresszuordnung oder einen nicht vollständig eingerasteten Stecker hin.
Der Stecker zwischen der Platine und der Feldverdrahtung muss vollständig eingerastet sein — ein teilweise eingesteckter Stecker kann dazu führen, dass einige Eingangskanäle nicht verbunden sind.
Stellen Sie sicher, dass alle Stecker vollständig eingerastet sind.
Bestätigen Sie auch, dass die E/A-Adressparameter der Ersatzplatine mit der ursprünglichen Installation übereinstimmen, da bei einigen Konfigurationen DIP-Schalter oder Parametereinstellungen nach dem Austausch der Platine überprüft werden müssen.
F4: Ist die A16B-2200-0956 mit der A16B-2200-0986 austauschbar?
Beide Platinen bieten 104/72 E/A ohne High-Speed Skip, aber die -0956 ist vom Senkentyp und die -0986 vom Quelltyp. Diese sind in Maschinenanwendungen nicht austauschbar. Die Feldverdrahtung der Maschine ist für einen bestimmten Ausgangstyp ausgelegt.
Die Installation des falschen Typs kehrt die Polarität aller Ausgänge um — Ausgänge schalten ein, wenn sie ausgeschaltet werden sollen, und aus, wenn sie eingeschaltet werden sollen.
Passen Sie immer den Typ der ursprünglichen Platine (Senke oder Quelle) genau an.
F5: Die Maschine produziert gelegentlich einen PMC-E/A-Link-Alarm, der sich nach einem Neustart löst. Die Platine ist seit vielen Jahren im Einsatz. Was könnte sich verschlechtern?
Intermittierende E/A-Link-Alarme, die sich nach einem Neustart ohne Hardwarebeschädigung lösen, werden oft durch alternde Elektrolytkondensatoren im Netzteilbereich der Platine verursacht.
Degradierte Kondensatoren lassen eine Spannungsüberlagerung zu, die gelegentliche Kommunikationsfehler an der E/A-Link-Schnittstelle verursachen kann.
Der Fehler ist intermittierend, da die Kondensatoren grenzwertig sind und nicht vollständig ausgefallen sind.
Ein präventiver Austausch der Kondensatoren bei einer Platine, die dieses Verhalten in diesem Alter zeigt, stellt den zuverlässigen Betrieb wieder her, ohne dass ein vollständiger Austausch der Platine erforderlich ist.
