| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2200-0950 |
Teilnummer:Einheitliche Datenbank
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Maschine I/O-PCB mit Hochgeschwindigkeits-Skip (Sink-Typ)
Aufstellplattenreihe:Einheitliche Vorschriften
Ein/Aus-Konfiguration104 Digitale Eingänge (DI) / 80 Digitale Ausgänge (DO)
Ausgabeart:Sink (NPN, Stromverschmelzen)
Hochgeschwindigkeits-Skip:Eingeschlossen
Kompatible Systeme:FANUC-Baureihen 16-B, F16M, F16T (F16B)
Erforderlicher Begleiter:A20B-9001-0480 (separat verkauft)
Status:Von Hersteller abgesetzt

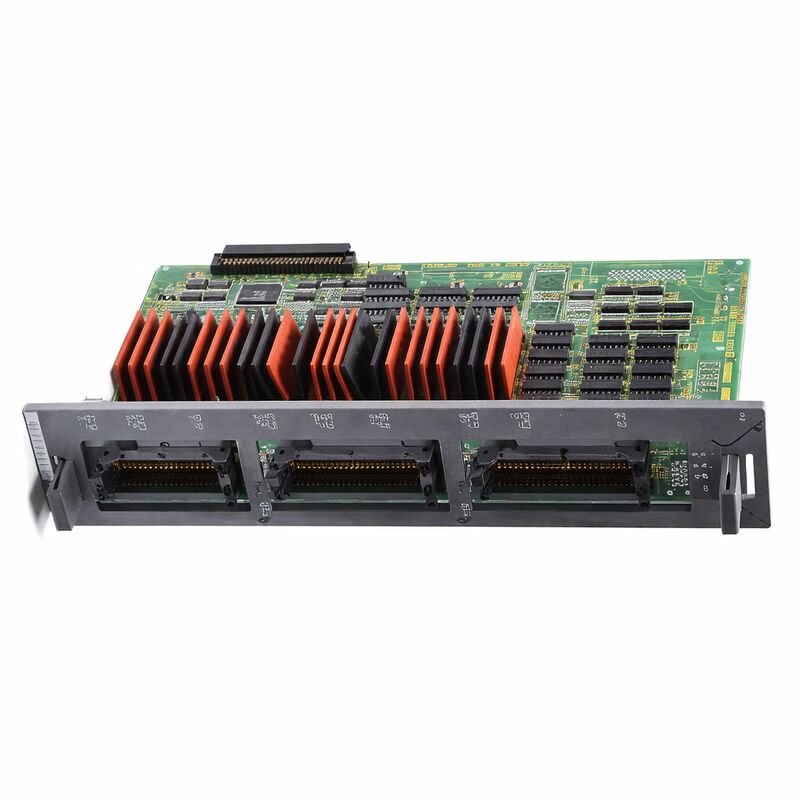

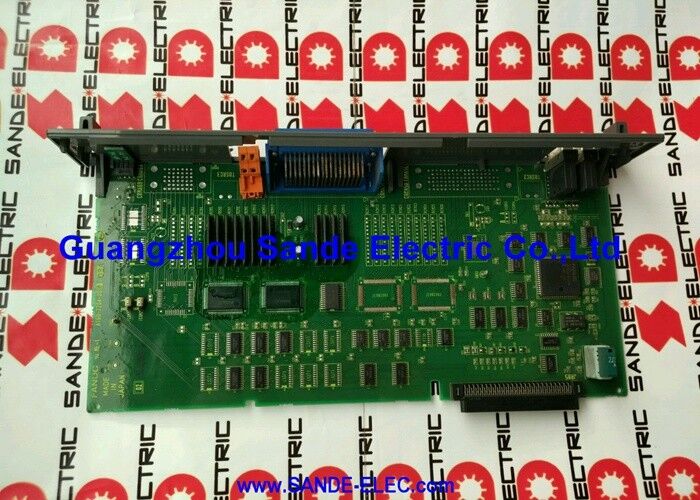

Die A16B-2200-0950 ist die Maschine I/O-Board für die FANUC Serie 16-B CNC, die 104 digitale Eingänge und 80 digitale Ausgänge in einer Spüle-Typ-Konfiguration bietet und kritisch,Hinzufügung der Hochgeschwindigkeits-Skip-Funktion, die sie von der Variante -0955 mit ansonsten identischer E/A-Kapazität unterscheidet.
Die Einbeziehung der Hochgeschwindigkeits-Skip-Schaltkreise macht diese Platine zur erforderlichen Platine für Anlagen der Serie 16-B, bei denen die Messung der Werkzeuglänge,oder Skip-Signal-abhängige Kompensationszyklen sind Teil des Bearbeitungsprozesses.
Beachten Sie, dass das A16B-2200-0950 das für die volle Funktionalität erforderliche Begleitmodul A20B-9001-0480 nicht enthält. Dieses Begleitmodul muss separat bezogen werden.
Anlagen, die ein Ersatzteil benötigen, ohne ein neues Begleitmodul zu beschaffen, können häufig das vorhandene A20B-9001-0480 aus der zu reparierenden Maschine wiederverwenden.Vorbehaltlich der Bestätigung der Funktionsfähigkeit des Moduls.
Die Platine deckt den gesamten Maschineneingabe-/Ausgabebereich ab, den ein maschinell gesteuertes Bearbeitungszentrum der Baureihe 16-B benötigt: jeden Grenzschalter, den Näherungssensor, die Türschließung,und Modus-Auswahl-Eingabefeeds durch seine 104 Eingangskanäle.
Jedes Relais, jeder Elektromagnet, jeder Indikator und jedes Hilfsgerät fährt durch seine 80 Ausgangskanäle.
Und für Maschinen mit Sondiersystemen bieten die Hochgeschwindigkeits-Skip-Eingänge die präzise, zeitkritische Schnittstelle zwischen dem Auslösersignal der Sonde und dem Positionsverschlussmechanismus der CNC.
| Parameter | Wert |
|---|---|
| Teilnummer | Einheitliche Datenbank |
| Hersteller | FANUC Corporation |
| Art der Ware | Maschine I/O-PCB (Sink, mit Hochgeschwindigkeits-Skip) |
| Aufstellungsreihe | Einheitliche Vorschriften |
| Digitale Eingänge (DI) | 104 |
| Digitale Ausgänge (DO) | 80 |
| Ausgabeart | Sink (NPN / Stromverschmelzen) |
| Hochgeschwindigkeits-Skip | Eingeschlossen |
| Ein notwendiger Begleiter | A20B-9001-0480 (nicht enthalten) |
| Feldspannung | 24 V Gleichstrom |
| Kompatible CNC | Die Fahrzeuge der Serie 16-B, F16M, F16T (F16B) |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Status | Von Hersteller abgesetzt |
| Verfügbare Lage | Neues (Überschuss) / Saniertes / Repariertes |
Die üblichen PMC-Eingänge auf jeder FANUC-E/A-Schaltfläche haben eine Antwortverzögerung, die durch die E/A-Scanzeit bestimmt wird.Das PMC scannt seine Eingabedressen regelmäßig .
Es besteht eine Verzögerung zwischen dem Zeitpunkt, an dem ein Feld-Eingang den Zustand ändert, und dem Zeitpunkt, an dem der PMC die Änderung zum ersten Mal liest.
Für die meisten Maschinenfunktionen ist diese Verzögerung unerheblich: ein Schalter mit geschlossener Tür, ein Positionssensor für Werkzeugmagazin,oder eine Zyklus-Start-Taste können alle die PMC Scan-Zykluszeit ohne sichtbare Auswirkungen auf den Maschinenbetrieb tolerieren.
Der Hochgeschwindigkeits-Skip-Eingang ist architektonisch anders. Wenn ein Signal auf dem Hochgeschwindigkeits-Skip-Eingang empfangen wird, wartet das Board nicht auf den PMC-Scanzyklus. StattdessenDas Board erzeugt sofort eine Hardware-Unterbrechung der CNC.
Die CNC erfasst (schließt) die aktuellen Achsenpositionen in diesem Augenblick, bevor die Änderung des Signals überhaupt vollständig durch die Software verarbeitet wurde.Das Ergebnis ist eine Positionsmessung, die zeigt, wo sich die Achsen in dem Moment befanden, in dem das Skippsignal abgefeuert wurde, nicht wo sie ein paar Millisekunden später waren, als die Software die Eingabe zum ersten Mal las.
Diese Hardware-verriegelte Positionserfassung ist für die Sondiergenauigkeit unerlässlich.
Ein Touch-Trigger-Sonde, die sich mit der Zufuhrgeschwindigkeit in eine Werkstückoberfläche bewegt, wird an einem bestimmten geometrischen Punkt der Oberfläche ausgelöst.
Der Skip-Eingang erfasst die Achsenpositionen zu diesem Auslösermoment.
Die CNC verwendet diese verriegelten Positionen, um die Koordinaten des Kontaktpunktes der Sonde mit hoher Präzision zu bestimmen.
Wenn die Reaktion durch einen vollständigen PMC-Scan-Zyklus verzögert würde, würde sich die Achse während der Verzögerung bewegt haben, und die erfassten Koordinaten würden systematisch vom wahren Kontaktpunkt verschoben.
The Series 16-B CNC — marketed under the F16M and F16T designations for machining centre and turning centre applications respectively — was widely deployed in high-precision machine tool installations of its era.
Viele dieser Maschinen waren mit Messsystemen an der Maschine ausgestattet: Spindelmontierte Berührungssonden zur Messung des Werkstücks und Werkzeugsetzungssonden zur automatischen Messung der Werkzeuglänge.
Diese Messsysteme sind in der Luft- und Raumfahrt, der Automobilindustrie und bei Präzisionsform-und-Die-Anwendungen üblich, wo die Messung im Prozess eher Teil der Bearbeitungsstrategie als ein Nachdenken ist.
Die Hochgeschwindigkeits-Skip-Schaltkreise des A16B-2200-0950 ermöglichen diese Messzyklen.
Ohne sie würde die Sonde auslösen, aber die Positionserfassung wäre ungenau, so dass die Messergebnisse unzuverlässig wären.
Bei Maschinen, die in der Präzisionsfertigung verwendet werden und bei denen Sondierungszyklen unerlässlich sind, muss eine Ersatzplatte die Funktion "High-Speed-Skip" enthalten.
Der A16B-2200-0950 durch den -0955 zu ersetzen (der keinen Hochgeschwindigkeitssprung hat) würde die Sondierungsfähigkeit eliminieren, selbst wenn die anderen E/A-Funktionen der Maschine normal fortgesetzt würden.
Neben der Hochgeschwindigkeits-Skip-Funktion unterstützt die 104/80 I/O-Kapazität des A16B-2200-0950 die vollständigen Maschineneingabe-/Ausgabeanforderungen einer Serie 16-B-gesteuerten Maschine.Die 104 Eingänge bieten Platz für den vollständigen Maschinensensor und die Schaltanlage.
Die 80 Ausgänge decken alle gesteuerten Maschinenantriebe ab.
Die Ausgangsbezeichnung für den Waschbecken-Typ bestimmt die Verkabelungskonvention.
Feldgeräte werden von der 24V-Versorgungsschiene zum Ausgangsterminal angeschlossen, sodass das Gerät Strom leitet, wenn der Ausgang aktiv ist.
Die Maschinenwerkzeugverkabelung für Maschinen der Serie 16-B mit der Platine -0950 folgt dieser Konvention in ihren 80 Ausgangskanälen.
Jedes Ersatzteil muss die gleiche Bezeichnung für den Waschbeckentyp haben.
F1: Die Sondenzyklen der Maschine sind ungenau geworden. Wiederholte Messungen derselben Eigenschaft zeigen eine übermäßige Streuung. Die Sonden- und Stylus-Hardware testen als korrekt.Könnte der A16B-2200-0950 die Ursache sein?
Eine erhöhte Streuung bei der Messung der Sonde ohne Hardwarefehler der Sonde deutet auf ein Problem mit dem Positionserfassungssystem hin.
Der Hochgeschwindigkeits-Skip-Eingang muss innerhalb von Mikrosekunden nach dem Kontakt mit der Sonde eine Hardware-verriegelte Positionserfassung auslösen.
Wenn der Skip-Eingabe-Schaltkreis der Platine beeinträchtigt ist ∙ erhöhte Reaktionszeit, Lärm am Skip-Signal-Eingang,oder intermittierende Erfassungsfehler jeder Messzyklus erfasst Positionen mit unterschiedlicher Latenzzeit, wodurch die beobachtete Streuung entsteht.
Prüfen Sie die Reaktionszeit des Skip-Signals, wenn Messgeräte vorhanden sind, oder ersetzen Sie die Platine durch ein bestätigtes funktionelles Äquivalent.
F2: Was geschieht, wenn eine Ersatzplatte ohne Hochgeschwindigkeitssprung (z. B. -0955) in eine Maschine installiert wird, die die A16B-2200-0950 benötigt?
Das Non-Skip-Board wird alle 104 Eingänge und 80 Ausgänge normal bedienen.Der High-Speed-Skip-Eingang funktioniert nicht..
Jeder G31-Skip-Zyklus oder Messmakro, der von der Hochgeschwindigkeits-Skip-Eingabe abhängt, liefert unzuverlässige Ergebnisse, da die Positionserfassung mit der damit verbundenen Latenz auf das Software-Timing zurückkehrt.
Für Maschinen, die im Produktionsprozeß Sondierzyklen verwenden, ist dies ein inakzeptabler Funktionsverlust.
F3: Das Begleitmodul A20B-9001-0480 ist nicht mehr in Betrieb, aber das Board A16B-2200-0950 wird ersetzt. Muss auch das Begleitmodul ersetzt werden?
Wenn die vorhandene A20B-9001-0480 funktionsfähig ist, kann sie in der Regel mit der Ersatzplatte A16B-2200-0950 wiederverwendet werden.
Das Begleitmodul stellt Funktionen zur Verfügung, die das Haupt-E/A-Board unterstützen, und wenn diese Funktionen vor dem Ausfall des Boards korrekt funktionierten, ist das Modul selbst wahrscheinlich nicht fehlerhaft.
Überprüfen Sie das Modul optisch und überprüfen Sie die Anschlusskontakte, bevor Sie es mit dem neuen Board neu installieren.
F4: Wie ist der Hochgeschwindigkeits-Skip-Eingang physisch mit dem Sonden-System verbunden?
Das Sonde-Triggersignal der Sonde-Schnittstelle der Maschine verbindet sich mit den ausgewiesenen Skip-Eingabe-Terminals auf der A16B-2200-0950.
Die genauen Bezeichnungen der Endgeräte sind im Anschlusshandbuch der Serie 16-B beschrieben.
Die Sonde-Schnittstelle umwandelt das elektrische Kontaktsignal (oder den optischen/radioaktivierenden Auslöser) der Sonde in ein mit dem Skip-Eingang kompatibles Signal auf logischer Ebene.
Eine korrekte Abschirmung und Routing des Skip-Signalkabel ist wichtig
F5: Die Produktion des A16B-2200-0950 wird eingestellt. Wie zuverlässig ist die Nachrüstversorgung für diese spezifische Variante?
Die Plattform der Serie 16-B wurde in der Präzisionsbearbeitung weit verbreitet,und die -0950 mit Hochgeschwindigkeits-Skip war eine häufige Konfigurationswahl für Maschinen in Industrien, in denen Sondierung Standard war.
Für diese Variante bleibt die Nachrüstlieferkette geprüfte Überschussplatten, professionell renovierte Einheiten und Reparaturdienstleistungen auf Bauteilsebene aktiv.
Bei der Beschaffung ist ausdrücklich zu bestätigen, dass die Hochgeschwindigkeits-Skip-Funktion im Rahmen der Funktionsüberprüfung durch das Board getestet wurde.
Eine Leiterplatte, die den allgemeinen E/A-Test bestanden hat, aber einen defekten Skip-Schaltkreis aufweist, erscheint funktionsfähig, bis ein Sondierzyklus das Problem aufdeckt.
