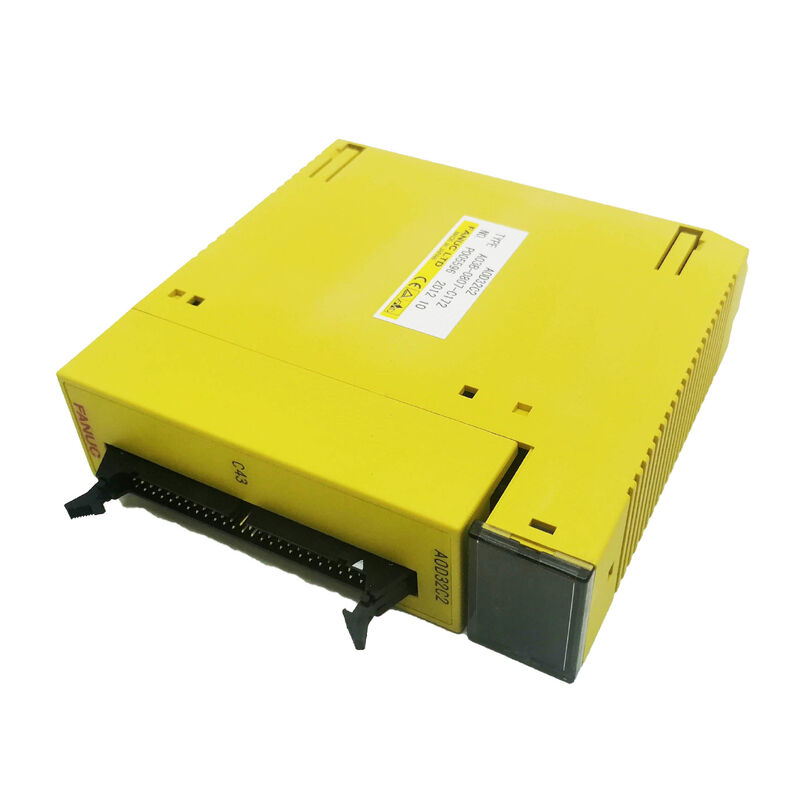

FANUC A03B-0807-C013 | I/O Unit-A Schnittstellenmodul — CNC I/O Link für Serie 0i / 16i / 18i

Teilenummer: A03B-0807-C013

Hersteller: FANUC Ltd. (Japan)

Produkttyp: I/O Unit-A Schnittstellenmodul — FANUC I/O Link

Produktfamilie: A03B-0807 Serie (I/O Unit-A)

Eingangsspannung: 24VDC (±10%)

Kommunikation: FANUC I/O Link

Kompatible CNC: Serie 0i, 16i, 18i und verwandte Plattformen

Herkunftsland: Japan

Was es verbindet

Das A03B-0807-C013 ist ein FANUC I/O Unit-A Schnittstellenmodul — die Platine, die eine CNC-Steuerung über den FANUC I/O Link seriellen Bus mit ihren Feld-E/A-Geräten verbindet.

Es ist das Tor zwischen der Maschinensteuerung und den digitalen Ein-/Ausgangssignalen vom Maschinenraum: Endschalter, Werkzeugwechsel-Signale, Spindel-Laufbefehle, Kühlmittelaktivierung, Türverriegelungen und alles andere, was das PMC-Programm liest und schreibt.

Die Serie A03B-0807 repräsentiert die frühe Generation der FANUC I/O Unit-A Familie. Diese Module werden in die E/A-Basiseinheiten gesteckt, die im Schaltschrank der Maschine installiert sind, und stellen die Kommunikationsschnittstelle bereit, auf die sich die Basis und ihre angeschlossenen E/A-Module für den Datenaustausch mit der CNC verlassen.

Die Variante C013 ist eine spezifische Konfiguration des Schnittstellenmoduls innerhalb dieser Serie. Sowohl C013 als auch eng verwandte Varianten (C011, C012) erfüllen die gleiche funktionale Rolle — als Schnittstellenmodul für die A03B-0807 Basis — mit Unterschieden in spezifischen Anschluss- oder Kommunikationsoptionen zwischen Untervarianten.

Technische Zusammenfassung

FAQ

F1: Die CNC zeigt einen I/O Link Kommunikationsfehler auf der E/A-Basis an, die das A03B-0807-C013 enthält. Was ist das Erste, was zu überprüfen ist?

Überprüfen Sie die I/O Link Kabelverbindung sowohl am JD1A/JD1B-Anschluss der CNC als auch am Anschluss des Moduls. Ein loses Kabel ist die häufigste Ursache. Überprüfen Sie auch die 24VDC-Versorgung des Moduls — eine fehlende oder niedrige Versorgung führt dazu, dass das Modul die Kommunikation einstellt, ohne einen Fehler am Modul selbst zu generieren.

F2: Die Serie A03B-0807 ist eine ältere Generation. Ist das A03B-0807-C013 mit Modulen der aktuellen Generation austauschbar?

Die Serie A03B-0807 ist die frühe Generation der I/O Unit-A. Aktuelle äquivalente Module sind in der Serie A03B-0819, die den UL/C-UL-Standards entspricht und I/O Link i unterstützt. Die neueren Module sind im Allgemeinen abwärtskompatibel als Ersatz, aber das ursprüngliche A03B-0807-C013 kann nicht direkt in ein neueres I/O Link i-only System eingebaut werden, ohne die Kompatibilität zu überprüfen.

F3: Wie viele A03B-0807 Basiseinheiten können pro I/O Link Kanal angeschlossen werden?

Bis zu 16 Gruppen von E/A-Slaves können an einen einzelnen I/O Link angeschlossen werden. Bis zu 4 Basiseinheiten können pro Gruppe für I/O Unit-A-Konfigurationen, die an eine CNC angeschlossen sind, verknüpft werden. Die Gesamtzahl der E/A-Punkte über alle Slaves muss innerhalb der maximalen E/A-Punktzahl des I/O Links bleiben.

F4: Müssen nach dem Austausch des A03B-0807-C013 PMC-Parameter geändert werden?

Nein. Das PMC behält alle E/A-Adresszuweisungen auf der CNC-Steuerplatine. Das Ersatzmodul nimmt die gleiche Position in der I/O Link Topologie ein und arbeitet mit den gleichen E/A-Adressen. Keine PMC-Neuprogrammierung ist für einen 1:1-Austausch erforderlich.

F5: Eine Maschine stand mehrere Jahre still. Es wird vermutet, dass das A03B-0807-C013 nach dem Neustart E/A-Fehler verursacht. Was sollte inspiziert werden?

Lange Lagerung kann zu Korrosion an den Steckverbindern und zur Degradation von Elektrolytkondensatoren auf der Leiterplatte des Moduls führen. Inspizieren Sie die Steckverbinderstifte auf Oxidation und reinigen Sie sie mit einem geeigneten Kontaktreiniger. Wenn die E/A-Fehler intermittierend oder temperaturabhängig nach einer Aufwärmphase sind, ist die Alterung der internen Kondensatoren die wahrscheinliche Ursache — der Austausch der Platine ist der praktikable Weg.
