Fanuc A02B-0098-B541 Hauptsteuerung A02B0098B541 AO2B-OO98-B541

FANUC A02B-0098-B541 | CNC-Steuereinheit der Serie 0-C — Herkunft Japan, abgekündigt

Teilenummer: A02B-0098-B541

Hersteller: FANUC Corporation (Japan)

Produkttyp: CNC-Steuereinheit (Rückwandplatine / Basiseinheit)

Serie: FANUC Serie 0-C

Status: Vom Hersteller abgekündigt

Übersicht

Das A02B-0098-B541 ist eine Steuereinheit aus der CNC-Generation FANUC Serie 0-C – eine komplette Baugruppe auf Chassis-Ebene, die das strukturelle und elektrische Fundament eines Steuerungssystems der Serie 0-C bildet.

In der modularen CNC-Architektur von FANUC bietet die Familie A02B-0098 die Rückwandplatine und die Montagevorrichtung, auf der die Master-Leiterplatte und alle Peripherieplatinen montiert werden.

Der Suffix -B541 kennzeichnet die spezifische Variante innerhalb dieser Familie.

Das Präfix A02B im FANUC-Nummerierungssystem bezeichnet komplette CNC-Steuerungssysteme und ihre zugehörigen Baugruppen – im Gegensatz zu einzelnen Leiterplatten (A16B, A20B) oder Motoren und Antrieben. Die Serie A02B-0098 umfasst die CNC-Steuerungsfamilie Serie 0-C, zu der 0-MC, 0-TC, 0-MF, 0-TTC und verwandte Unterserien gehören.

Dies waren weit verbreitete CNC-Steuerungen für Bearbeitungszentren, Drehmaschinen und Drehzenter, die in den späten 1980er und 1990er Jahren hergestellt wurden.

Dieses Produkt ist abgekündigt. FANUC stellt es nicht mehr her.

Die von ihr unterstützten Maschinen werden weltweit in Werkstätten noch produziert – die Nachfrage nach dieser Einheit kommt von der Wartung dieser Maschinen, nicht von Neuinstallationen.

Schlüsselspezifikationen

Architektur der Serie 0-C

Die Serie 0-C war über mehrere Jahre der schweren Werkzeugmaschinenproduktion hinweg das Mittelklasse-CNC-Angebot von FANUC. Sie bot ein ausgewogenes Verhältnis von Leistung und Kosten für Zwei- bis Vier-Achsen-Anwendungen. Bearbeitungszentren und Drehzenter mit Steuerungen der Serie 0-C wurden in großen Stückzahlen hergestellt, und ein erheblicher Teil dieser installierten Basis ist auch heute noch in Produktion.

Das Steuerungssystem ist modular aufgebaut. Das A02B-0098-B541 stellt das Chassis bereit – die Rückwandplatine und den Gehäuserahmen, der alles zusammenhält.

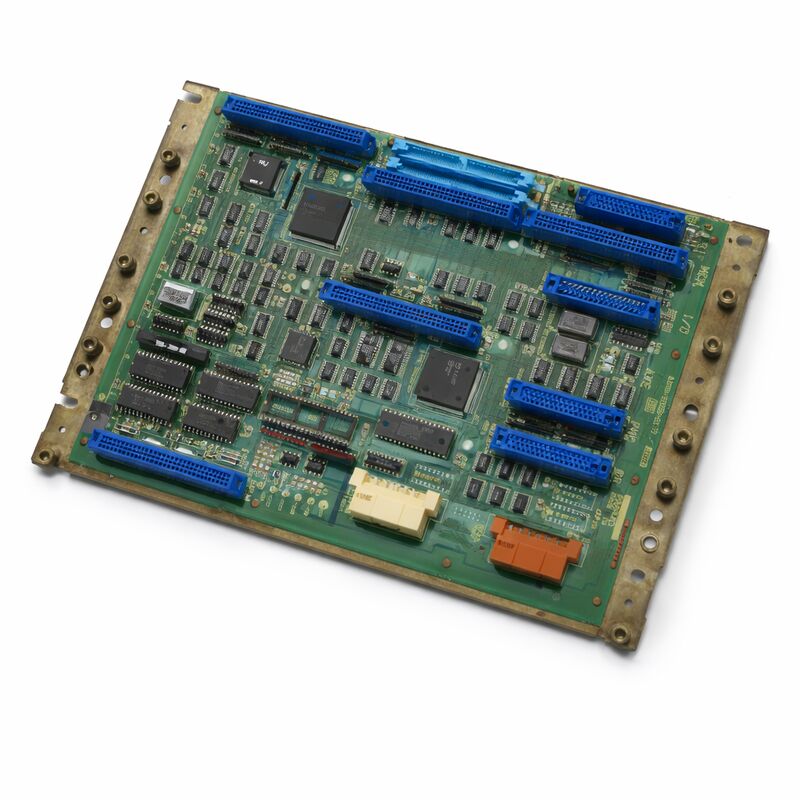

Die Master-Leiterplatte wird auf diesem Chassis montiert und beherbergt den Zentralprozessor der CNC, die Servo-Schnittstelle und die Kernsteuerlogik. Auf der Master-Leiterplatte fügen weitere Peripheriekarten Speicher-, E/A-, Spindelsteuerungs- und Achsenerweiterungsfunktionen hinzu.

Dieses modulare Design war sowohl für die Fertigung als auch für die Wartung praktisch.

Das gleiche Rückwandplatinen-Chassis kann verschiedene Leiterplattenkonfigurationen für unterschiedliche Maschinentypen aufnehmen. Der Suffix B541 kennzeichnet die spezifische Chassis-Variante – verschiedene Varianten können unterschiedliche Leiterplattenlayouts, Steckerkonfigurationen oder Anwendungsanforderungen aufnehmen.

Steuereinheit vs. einzelne Leiterplatten

Die Unterscheidung zwischen der Steuereinheit A02B-0098-B541 und einzelnen Leiterplatten A16B oder A20B ist für die Beschaffung wichtig.

Die A02B-Einheit ist die Chassis- und Struktur-Baugruppe – sie kann je nach Lieferung Leiterplatten enthalten oder nicht. Wenn Sie eine komplette Steuereinheit beschaffen, überprüfen Sie, welche Leiterplatten enthalten sind. Wenn Sie einzelne Platinen beschaffen, ist eine separate Teilenummer A16B oder A20B erforderlich.

Viele Wartungssituationen erfordern den Austausch einzelner Platinen anstelle eines vollständigen Austauschs der Einheit.

Eine defekte Master-Leiterplatte, Speicherplatine oder E/A-Platine kann einzeln ausgetauscht werden, ohne das A02B-Chassis zu wechseln.

Die vollständige A02B-0098-B541-Einheit ist relevant, wenn das Chassis selbst mechanisch beschädigt ist, wenn ein komplettes Ersatzsystem benötigt wird oder wenn die vollständige Baugruppe der wirtschaftlichste Weg für ein bestimmtes Restaurationsprojekt ist.

Unterstützung einer alternden Plattform

Maschinen der Serie 0-C bleiben in vielen Werkstätten produktiv. Die mechanischen Komponenten – Spindeln, Kugelgewindetriebe, Führungen – haben oft eine Lebensdauer, die weit über die vorgesehene Lebensdauer des elektronischen Steuerungssystems hinausgeht.

Die Steuerung am Laufen zu halten, ist der Weg, um diesen verbleibenden mechanischen Wert zu nutzen.

FANUC hat dieses Produkt abgekündigt, da die Serie 0-C durch neuere Generationen abgelöst wurde. Es gibt keine aktuelle Produktion mehr.

Das verfügbare Angebot ist endlich und wird jedes Mal reduziert, wenn eine Einheit für eine Reparatur verbraucht wird.

Frühes Beschaffen – bevor ein Ausfall eine Notfallsuche erzwingt – bietet die meisten Optionen zu den vernünftigsten Kosten.

FAQ

F1: Die Maschine der Serie 0-C schaltet sich ein, aber die CNC zeigt sofort einen Systemalarm an. Ist das A02B-0098-B541-Chassis wahrscheinlich schuld?

Das Chassis selbst ist weitgehend eine passive Strukturkomponente – es bietet die Rückwandplatinen-Verbindungen und die Montagevorrichtung, enthält aber keine aktive Schaltung, wie es die Master-Leiterplatte tut.

Ein Systemalarm beim Start ist häufiger ein Fehler auf Leiterplattenebene als ein Chassis-Fehler.

Das Chassis sollte bei physischen Schäden vermutet werden – beschädigte Rückwandplatinen-Anschlüsse, gerissene Leiterplatten-Montagepunkte oder Anzeichen von Verunreinigung oder Korrosion, die die Rückwandplatinen-Verbindungen beeinträchtigt haben.

F2: Parameter gingen nach einer Stromunterbrechung verloren. Die Maschine kann nicht normal weiterarbeiten. Was ist die wahrscheinliche Ursache und der weitere Weg?

Parameter in Steuerungen der Serie 0-C werden in batteriegepuffertem SRAM auf der Speicherplatine gespeichert.

Eine Stromunterbrechung bei einer schwachen oder leeren Pufferbatterie kann zu einem Verlust der SRAM-Daten führen.

Die Batterie ist typischerweise eine 3V Lithiumzelle auf der Speicherplatine. Ersetzen Sie die Batterie, stellen Sie die Parameter aus einem Backup wieder her und laden Sie bei Bedarf die PMC-Leiter neu.

Wenn kein Backup vorhanden ist, müssen die Parameter manuell aus der Einrichtungsdokumentation der Maschine neu eingegeben werden.

F3: Ist das A02B-0098-B541 mit allen Leiterplattenvarianten der Serie 0-C kompatibel?

Die Kompatibilität hängt von der spezifischen Leiterplattengeneration und -revision ab. Die Familie A02B-0098 umfasst mehrere Chassis-Varianten, und der Suffix -B541 kennzeichnet eine bestimmte Variante. Nicht alle Leiterplatten der Serie 0-C passen in alle Chassis-Varianten.

Wenn Sie Leiterplatten zur Installation in diesem Chassis beschaffen, überprüfen Sie die Kompatibilität anhand der ursprünglichen elektrischen Dokumentation der Maschine oder konsultieren Sie einen Spezialisten, der mit der Hardware der Serie 0-C vertraut ist.

F4: Die Dokumentation des Maschinenherstellers zeigt einen anderen B-Suffix für dasselbe Maschinenmodell. Sind diese austauschbar?

Unterschiedliche B-Suffixe in der Familie A02B-0098 deuten auf unterschiedliche Chassis-Varianten hin, die unterschiedliche interne Konfigurationen, Steckerkonfigurationen oder Leiterplattenaufnahmen haben können. Die Austauschbarkeit zwischen verschiedenen B-Suffixen ist nicht garantiert.

Bestätigen Sie die Kompatibilität mit einem FANUC-geschulten Techniker oder einem Spezialisten für die Hardware der Serie 0-C, bevor Sie einen Austausch vornehmen.

F5: Wo sollte eine ausgebaute A02B-0098-B541-Einheit als Ersatzteil gelagert werden?

Lagern Sie in einer sauberen, trockenen Umgebung bei stabiler Raumtemperatur. Bewahren Sie sie in Antistatik-Verpackungen auf oder wickeln Sie einzelne Leiterplatten in Antistatik-Material.

Entfernen Sie die Pufferbatterie vor der Langzeitlagerung und notieren Sie den Batterietyp für die Wiederinstallation. Lagern Sie sie fern von direkter Sonneneinstrahlung, Feuchtigkeit und Vibrationen.

Lassen Sie die Einheit nach der Lagerung Raumtemperatur erreichen, bevor Sie sie einschalten.
